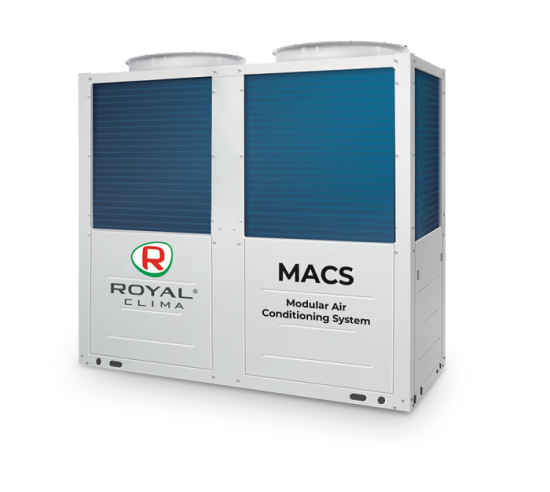

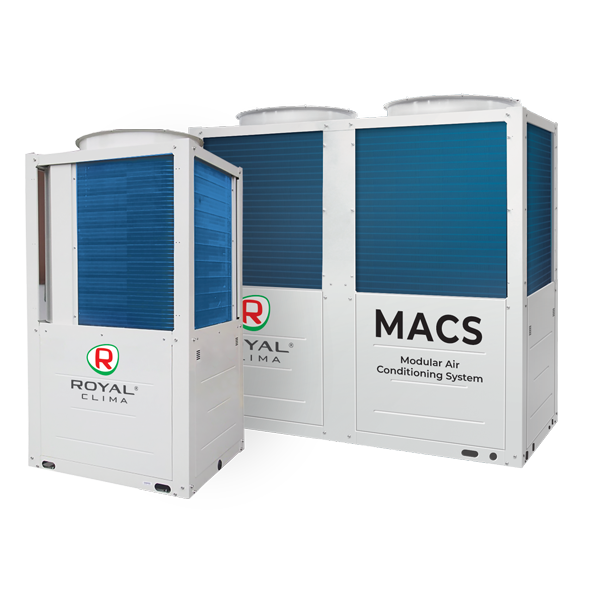

Модульные чиллеры серии MACS-O
Описание
Полностью скомплектованное и сбалансированное решение для создания централизованной системы кондиционирования. В состав системы могут входить до 16 наружных блоков, кассетные, напольно-потолочные, настенные и канальные внутренние блоки MACS-I (фанкойлы), насосные станции MACS-P, дистанционный пульт управления наружными блоками, ИК-пульты управления и индивидуальные / групповые проводные пульты управления внутренними блоками.
- Возможность объединять до 16 модулей в систему;
- Спиральные компрессоры Danfoss;
- Пульт управления в комплекте;
- Максимальное удаление дистанционного пульта управления от контролируемого чиллера до 500м;
- Гибкая компоновка и компактные размеры;
- V-образный теплообменник конденсатора;
- Электропитание 380~400В/3ф/50Гц;
- Встроенное реле протока жидкости, реле высокого и низкого давления, встроенная защита от неправильной фазировки в комплекте.
Производительность
|
Модель |
MACS-C-35 |
MACS-C-65 |
MACS-C-130 |
|
Холодопроизводительность, кВт |
32,9 |
65,00 |
130,00 |
|
Теплопроизводительность, кВт. |
36,3 |
70 |
140 |
Монтажные характеристики
|
Модель |
MACS-C-35 |
MACS-C-65 |
MACS-C-130 |
|
Потребляемый ток, А |
29 |
34 |
71 |
|
Потребляемая мощность, кВт. |
9,4 |
19,9 |
39,7 |
|
Потребляемая мощность (нагр.), кВт. |
10 |
19,5 |
40 |
|
Электропитание, В/Ф/Гц |
380-400/50/3 |
380/50/3 |
380/50/3 |
|
Тип хладагента |
R410a |
R410a |
R410a |
|
Максимальное рабочее давление, МПа. |
1 |
1 |
1 |
|
Диаметр подключения, мм |
DN32 |
DN65 |
DN65 |
Эксплуатационные характеристики
|
Модель |
MACS-C-35 |
MACS-C-65 |
MACS-C-130 |
|
EER |
3.5 |
3,27 |
3,27 |
|
COP |
3.6 |
3,59 |
3,50 |
|
Уровень звукового давления прибора, дБ(А). |
65 |
65 |
69 |
|
Расход воды через испаритель, м³/ч. |
5,64 |
11,18 |
22,36 |
|
Гидравлическое сопротивление испарителя, кП |
45 |
30 |
40 |
|
Расход воздуха, м³/ч |
13 500 |
27 000 |
47 000 |
|
Количество контуров, шт. |
2 |
1 |
1 |
|
Диапазон рабочих температур окр. воздуха (охл.), °С |
+10...+52 |
+15...+48 |
+10...+48 |
|
Диапазон рабочих температур окр. воздуха (нагр.), °С |
-15...+27 |
-15...+25 |
-15...+25 |
Массо-габаритные характеристики
|
Модель |
MACS-C-35 |
MACS-C-65 |
MACS-C-130 |
|
Габаритные размеры прибора (ШхВхГ), мм |
1000х1880х950 |
2160х2070х1030 |
2200х2160х1140 |
|
Ширина прибора, мм |
1000 |
2160 |
2200 |
|
Высота прибора, мм |
1880 |
2070 |
2160 |
|
Глубина прибора, мм |
950 |
1030 |
1140 |
|
Вес нетто, кг |
310 |
510 |
820 |
