Вентиляторы дымоудаления: виды, назначение, особенности производства и эксплуатации

Вентилятор дымоудаления стоит особняком среди когорты многочисленных вентиляционных агрегатов в силу своей функциональной предназначенности – от него не требуется постоянное «жужжание» в системах вентиляции жилых или промышленных строений.

Проектировщики требуют от них лишь отвода тепла и газовоздушных смесей, насыщенных продуктами горения, в течение одного-двух часов при повышенных температурах, сопутствующих аварийной пожарной ситуации. Проветривать жилые помещения в течение 24 часов в сутки в непрерывном режиме от них никто не требует.

Обеспечение пожарной безопасности сводится не только к периодическим проверкам наличия огнетушителей на каждом этаже зданий, как это было еще в конце прошлого века. Современные концепции пожарной безопасности учитывают угрозу не только от открытого пламени, но и от газообразных токсичных продуктов горения.

В стильном интерьере современного жилья, а особенно в общественных местах типа торговых и выставочных залов, ресторанов и залов для шоу-мероприятий используются полимерные материалы, нестойкие к повышенным температурам. Многочисленные возгорания, возникающие, как принято говорить, «из ничего», и приводящие к ужасающим последствиям, вынудили по-другому подойти к самой системе воспрепятствования распространению огня и дыма.

Понятие задымленности помещений включает в себя наличие газообразных продуктов горения, которые являются токсичными, нередко очень едкими и агрессивными для здоровья человека, большинство из них – канцерогены. В условиях густого дыма чрезвычайно усложнена эвакуация людей из-за его отравляющего влияния плюс плохой видимости на пути эвакуации. В настоящее время комплексная защита здания от пожара и его факторов включает систему удаления дыма.

Сегодня в продаже имеются рекуператоры разных фирм производителей, отличающиеся по многим пунктам: принципу работы, эффективности, надежности, экономии и т.д. Давайте посмотрим на наиболее популярные типы рекуператоров и сравним их преимущества и недостатки.

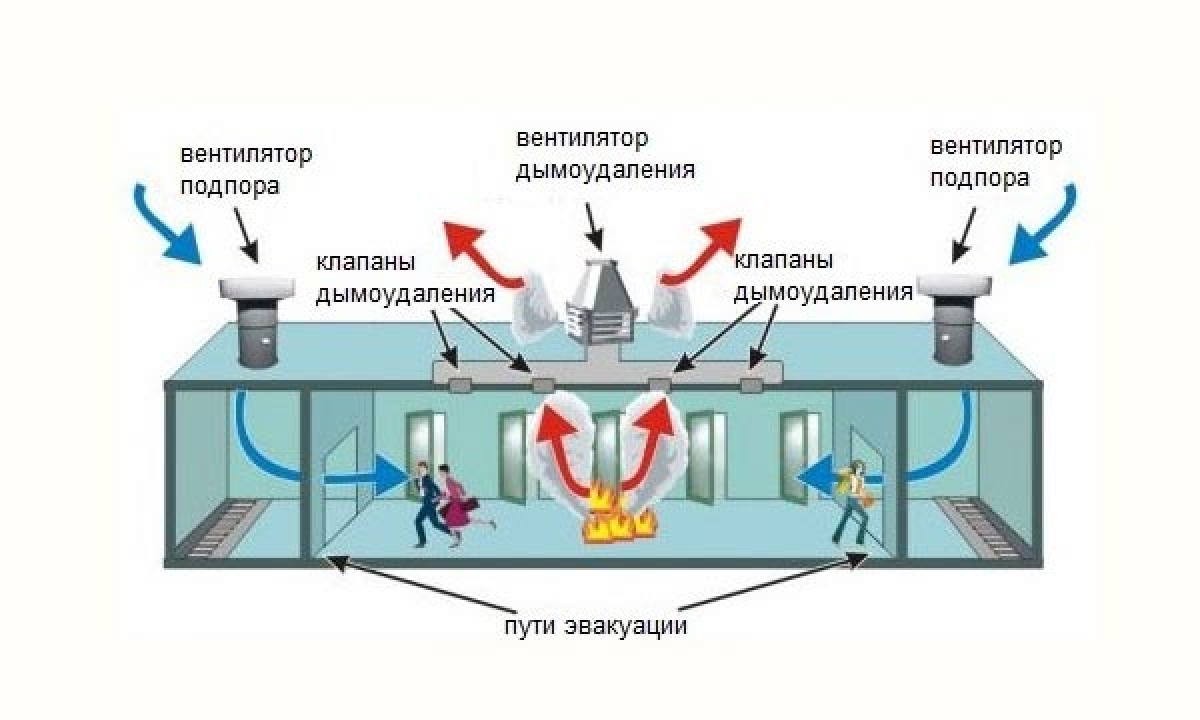

Задачи систем дымоудаления:

• Удаление дыма из локализованных очагов возгорания, осуществляемое путем поэтапного его удаления из коридора, где зафиксировано возгорание, в шахту и далее за пределы здания;
• Недопущение дымовых поступлений на путях эвакуационных маршрутов, чем обеспечивается безопасность эвакуируемых людей;
• Запуск вентиляторов, обеспечивающих избыточное давление на лестницах (так называемый подпор воздуха). Это связано с тем, что в случае пожара лифты обязательно отключаются, а эвакуация проводится по лестничным пролетам, куда попадание дыма из коридоров недопустимо;
• Обеспечение нормальных условий работы персоналу, задействованному для пожаротушения вне очагов пожара.

Каковы же принципы и особенности работы главного слагаемого любой системы противодымной вентиляции — вентилятора дымоудаления? Это устройство может быть использовано как по своему прямому назначению, так и в системах общеобменной вентиляции. В последнем случае в дело идет частотный преобразователь, который увеличивает скорость вращения вентилятора при получении сигнала опасности со щита пожарной автоматики. Эта схема несет немало выгод, так как дает возможность, используя только систему дымоудаления, отказаться от дополнительной общеобменной вентиляции.

Вентиляторы дымоудаления, как правило, представлены на белорусском рынке в виде двух самых распространенных модификаций: радиальных вентиляторов со спиральным корпусом и крышных радиальных вентиляторов.

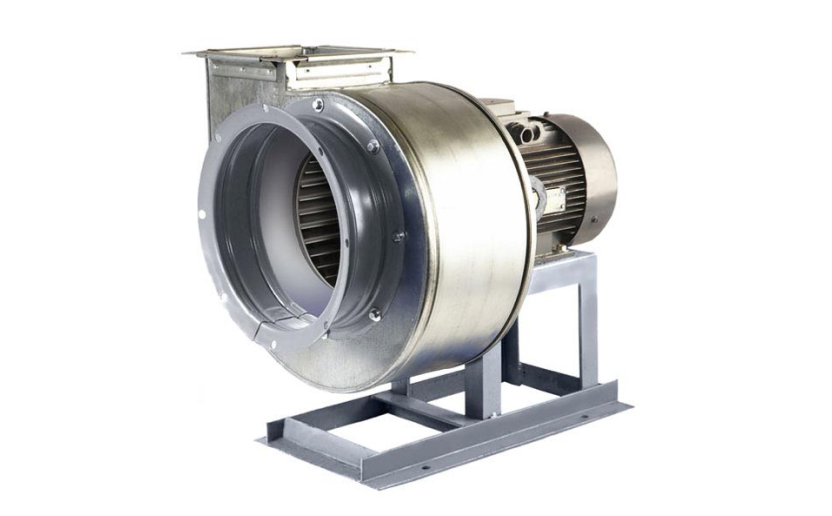

Достоинства радиальных вентиляторов со спиральным корпусом

Немаловажным достоинством радиального вентилятора со спиральным корпусом является возможность его расположения, учитывая нормы размещения оборудования, почти в любом месте здания или рядом с ним. Помимо этого, к вентилятору со спиральным корпусом воздухоотвод можно присоединять как на входе, так и на выходе. Отвод продуктов горения от данного вида вентиляторов производится на достаточно большие расстояния, так как он способен развивать давление до 2000 Па.

Соответственно воздуховоды радиальных вентиляторов со спиральным корпусом, как на стороне нагнетания, так и на стороне всасывания должны иметь определенную огнестойкость, что достигается при помощи их покрытия огнезащитным составом.

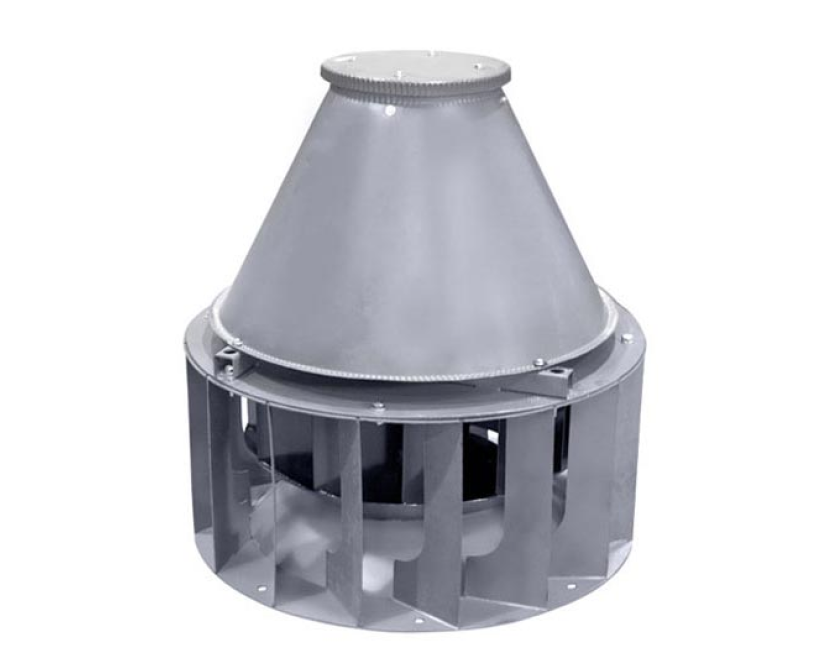

Достоинства крышных радиальных вентиляторов

Крышные радиальные вентиляторы на фоне остальных модификаций противодымных агрегатов отличаются рядом достоинств. Эти устройства, как это следует из названия, монтируются на кровле зданий, а это, как правило, бесполезная площадь. В результате производственные помещения остаются свободными и не требуют установки специального громоздкого оборудования. Крышные вентиляторы дают возможность отказаться от прокладки вертикального воздухоотвода, так как они размещаются на шахте строительного исполнения.

Выброс воздуха производится из крышного радиального вентилятора непосредственно в окружающую среду, что позволяет обойтись без воздухоотвода для продуктов горения — и это тоже большой плюс.
Достоинством вентилятора с выбросом в стороны является его более доступная цена. Главный плюс крышного радиального вентилятора дымоудаления с выбросом вверх — это высокое расположение отметки выброса продуктов горения.

Конструкция корпуса таких вентиляторов может быть двух типов:

• вентиляторы с выбросом вверх;
• вентиляторы выбросом в стороны.

При выборе конструкции необходимо учитывать требования нормативной документации: выброс в атмосферу должен быть не менее двух метров в высоту от кровли, при условии, что она состоит из горючих материалов. Если же кровля защищена негорючими материалами, то допускается выброс продуктов горения на меньшей высоте.
