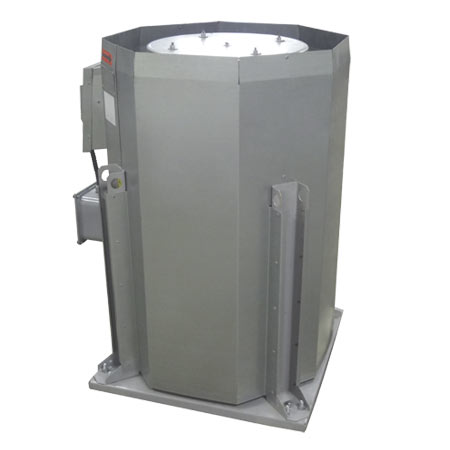

Вентилятор крышный дымоудаления ВКРФм ДУ / ДУВ
Описание
- Низкого и среднего давления, одностороннего всасывания;
- Количество лопаток 6 и 9 (загнутые назад);
- Факельный выброс» удаляемого дыма.
Вентиляторы дымоудаления ВКРФм ДУ применяются для устранения газов, возникающих при пожарах и отвода тепла за пределы помещений. ВКРФм ДУ перемещают газовоздушные смеси с t до +400 °C и +600 °C в течение 120 мин. Вентилятор имеет следующие варианты типоразмеров: 3,55 ; 4,0 ; 4,5 ; 5,0; 5,6 ; 6,3 ; 7,1 ; 8,0 ; 9,0 ; 10,0 ; 11,2 ; 12,5.
Варианты исполнения
Вентиляторы изготавливаются в следующих исполнениях:
- Общепромышленном (Н);
- Взрывозащищенном (В) для режимов ДУВ;
- Корозионностойком (К1) для режимов ДУВ;
- Взрывозащищенно-корозионностойком (ВК1) для режимов ДУВ.
Особенности конструкции
- ВКРФм ДУ имеют облегченную конструкцию с высоким корпусом и системой защиты от попадания дождя, снега и других атмосферных осадков;
- Повышенное КПД колеса вентилятора (до 75%);
- Минимальный уровень шума и высокое статическое давление;
- Установка рабочего колеса на валу двигателя;
- Комплектация вентилятора трехфазными асинхронными односкоростными двигателями;
- Данные вентиляторы могут комплектоваться стаканами для установки на кровле зданий.
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения. Для умеренного климата t окружающей среды от – 45 до + 40 оС, для умеренного и холодного от – 60 до + 40 оС.
Технические характеристики вентиляторов дымоудаления ВКРФм ДУ
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть, м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 (м)* | 0,18*1500 | 800-3100 | 260-0 | 64 |
| 2 | 9 (м) | 0,25*1500 | 800-3300 | 240-0 | 65 |
| 3 | 6 | 1,5*3000 | 1350-5200 | 1150-0 | 73 |
| 4 | 9 (м) | 2,2*3000 | 1700-7000 | 1100-0 | 75 |
- *В исполнениях В и ВК1 двигатель отсутствует.
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 0,25*1500 | 900-3500 | 320-0 | 80 |
| 2 | 6 (м) | 0,37*1500 | 1000-4500 | 320-0 | 81 |
| 3 | 9 (м) | 0,55*1500 | 1000-4800 | 320-0 | 83 |
| 4* | 6 (м) | 3*3000 | 2300-9200 | 1450-0 | 92 |
| 5* | 9 (м) | 4*3000 | 2400-10500 | 1480-0 | 97 |
- * Режим только ДУ
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 0,55 *1500 | 1300-5500 | 460-0 | 94 |
| 2 | 6(м) | 0,75*1500 | 1500-6500 | 460-0 | 95 |
| 3 | 9(м) | 1,1*1500 | 2000-7500 | 450-0 | 98 |
| 4* | 6 | 5,5*3000 | 3000-11500 | 1900-0 | 117 |
| 5* | 9(м) | 7,5*3000 | 3500-15100 | 1925-0 | 137 |
- * Режим только ДУ
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 0,25*1500 | 1100-4500 | 215-0 | 102 |
| 2 | 6(м) | 0,37*1500 | 1400-5700 | 218-0 | 105 |
| 3 | 9(м) | 0,55*1500 | 1400-6800 | 250-0 | 106 |
| 4 | 6 | 1,1*1500 | 1800-7500 | 580-0 | 110 |
| 5 | 6(м) | 1,5*1500 | 2000-9750 | 590-0 | 112 |
| 6 | 9(м) | 2,2*1500 | 2100-10500 | 600-0 | 115 |
- Режим ДУВ с преобразователем частоты
|
ВКРФм 5 ДУ / ДУВ (Режим ДУ / ДУВ) |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
ПК, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
1669 |
2,2 |
1500 |
115 |
|
2 |
9(м) |
1851 |
3 |
1500 |
117 |
|
3 |
9(м) |
2035 |
4 |
1500 |
126 |
|
4 |
9(м) |
2257 |
5,5 |
1500 |
147 |
|
5 |
9(м) |
2496 |
7,5 |
1500 |
171 |
|
6 |
9(м) |
2592 |
11 |
1500 |
183 |
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 0,55*1000 | 1700-6900 | 310-0 | 157 |
| 2 | 6(м) | 0,75*1000 | 2000-8600 | 315-0 | 161 |
| 3 | 9(м) | 1,1*1000 | 1950-9600 | 320-0 | 163 |
| 4 | 6(м) | 2,2*1500 | 3000-13000 | 705-0 | 166 |
| 5 | 9(м) | 3*1500 | 2950-14500 | 725-0 | 168 |
- Режим ДУВ с преобразователем частоты
|
ВКРФм 5,6 ДУ / ДУВ (Режим ДУ / ДУВ) |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
1096 |
1,1 |
1000 |
163 |
|
2 |
9(м) |
1216 |
1,5 |
1000 |
166 |
|
3 |
9(м) |
1379 |
2,2 |
1000 |
174 |
|
4 |
9(м) |
1528 |
3 |
1000 |
168 |
|
5 |
9(м) |
1686 |
4 |
1500 |
177 |
|
6 |
9(м) |
1876 |
5,5 |
1500 |
198 |
|
7 |
9(м) |
2077 |
7,5 |
1500 |
222 |
|
8 |
9(м) |
2289 |
11 |
1500 |
234 |
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращения и мощность эл.дв. | Производительность м3/час | Полное давление Па t=20C | Масса |
|---|---|---|---|---|---|
| 1 | 6(м) | 1,1*1000 | 2900-12500 | 400-0 | 191 |
| 2 | 9(м) | 1,5*1000 | 3000-13800 | 400-0 | 194 |
| 3 | 6(м) | 4*1500 | 4500-19000 | 940-0 | 205 |
| 4 | 9(м) | 5,5*1500 | 4150-21000 | 970-0 | 226 |
- Режим ДУВ с преобразователем частоты
|
ВКРФм 6,3 ДУ / ДУВ (Режим ДУ / ДУВ) |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса |
|
1 |
9(м) |
996 |
1,5 |
1000 |
194 |
|
2 |
9(м) |
1135 |
2,2 |
1000 |
202 |
|
3 |
9(м) |
1259 |
3 |
1000 |
206 |
|
4 |
9(м) |
1384 |
4 |
1000 |
217 |
|
5 |
9(м) |
1535 |
5,5 |
1500 |
226 |
|
6 |
9(м) |
1708 |
7,5 |
1500 |
250 |
|
7 |
9(м) |
1942 |
11 |
1500 |
262 |
|
8 |
9(м) |
2128 |
15 |
1500 |
295 |
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть, м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 0,75*750 | 3000-13100 | 300-0 | 223 |
| 2 | 9 (м) | 1,1 *750 | 3000-14900 | 300-0 | 226 |
| 3 | 6 (м) | 2,2*1000 | 4000-17900 | 520-0 | 232 |
| 4 | 9 (м) | 3*1000 | 4000-20000 | 550-0 | 236 |
| 5 | 6 (м) | 7,5*1500 | 6000-27500 | 1250-0 | 280 |
| 6 | 9 (м) | 11*1500 | 6000-30000 | 1250-0 | 292 |
- Режим ДУВ с преобразователем частоты
|
ВКРФм 7,1 ДУ / ДУВ |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
1028 |
3 |
1000 |
236 |
|
2 |
9(м) |
1135 |
4 |
1000 |
247 |
|
3 |
9(м) |
1263 |
5,5 |
1000 |
261 |
|
4 |
9(м) |
1398 |
7,5 |
1000 |
272 |
|
5 |
9(м) |
1587 |
11 |
1500 |
292 |
|
6 |
9(м) |
1765 |
15 |
1500 |
325 |
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть, м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 1,5*750 | 4000-15000 | 360-0 | 324 |
| 2 | 9 (м) | 2,2*750 | 4100-21000 | 370-0 | 333 |
| 3 | 6 (м) | 4*1000 | 6000-26000 | 670-0 | 342 |
| 4 | 9 (м) | 5,5*1000 | 6000-29000 | 690-0 | 356 |
| 5* | 6 | 11*1500 | 8000-31000 | 1550-0 | 387 |
| 6* | 6 (м) | 15*1500 | 9100-39200 | 1590-0 | 420 |
| 7* | 9 (м) | 18,5*1500 | 9500-44000 | 1620-0 | 438 |
- * Режим ДУВ с преобразователем частоты
|
ВКРФм 8 ДУ / ДУВ |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
1031 |
5,5 |
1000 |
356 |
|
2 |
9(м) |
1147 |
7,5 |
1000 |
367 |
|
3 |
9(м) |
1304 |
11 |
1000 |
393 |
|
4 |
9(м) |
1443 |
15 |
1000 |
395 |
|
5 |
9(м) |
1544 |
18,5 |
1500 |
438 |
- * Режим только ДУ
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть, м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 2,2*750 | 5900-21900 | 460-0 | 390 |
| 2 | 6 (м) | 3*750 | 5900-27000 | 460-0 | 396 |
| 3 | 9 (м) | 4*750 | 6000-30000 | 490-0 | 409 |
| 4 | 6 (м) | 7,5*1000 | 9000-37000 | 860-0 | 424 |
| 5 | 9 (м) | 11*1000 | 8200-41100 | 900-0 | 450 |
| 6* | 6 | 22*1500 | 11000-45000 | 2000-0 | 514 |
| 7* | 6 (м) | 30*1500 | 12000-55000 | 2000-0 | 547 |
| 8* | 9 (м) | 37*1500 | 13000-62000 | 2050-0 | 587 |
- Режим ДУВ с преобразователем частоты
|
ВКРФм 9 ДУ / ДУВ |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
762 |
4 |
750 |
409 |
|
2 |
9(м) |
850 |
5,5 |
750 |
419 |
|
3 |
9(м) |
943 |
7,5 |
750 |
450 |
|
4 |
9(м) |
1069 |
11 |
1000 |
450 |
|
5 |
9(м) |
1188 |
15 |
1000 |
482 |
|
6 |
9(м) |
1274 |
18,5 |
1000 |
489 |
|
7 |
9(м) |
1349 |
22 |
1000 |
527 |
|
8 |
9(м) |
1487 |
30 |
1500 |
562 |
- * Режим только ДУ
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть, м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 4*750 | 7000-30000 | 570-0 | 589 |
| 2 | 6 (м) | 5,5*750 | 9000-36500 | 570-0 | 599 |
| 3 | 9 (м) | 7,5*750 | 9000-43000 | 630-0 | 630 |
| 4 | 6 | 11*1000 | 10000-41000 | 1100-0 | 632 |
| 5 | 6 (м) | 15*1000 | 12000-51200 | 1100-0 | 662 |
| 6 | 9 (м) | 18,5*1000 | 12000-57000 | 1120-0 | 669 |
Режим ДУВ с преобразователем частоты
|
ВКРФм 10 ДУ / ДУВ |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
788 |
7,5 |
750 |
630 |
|
2 |
9(м) |
899 |
11 |
750 |
657 |
|
3 |
9(м) |
990 |
15 |
1000 |
662 |
|
4 |
9(м) |
1066 |
18,5 |
1000 |
669 |
|
5 |
9(м) |
1131 |
22 |
1000 |
707 |
|
6 |
9(м) |
1256 |
30 |
1000 |
742 |
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл. дв. | Произ-ть, м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 7,5*750 | 10000-43000 | 780-0 | 749 |
| 2 | 6 (м) | 11*750 | 13000-54000 | 780-0 | 806 |
| 3 | 9 (м) | 15*750 | 13000-60000 | 800-0 | 836 |
| 4* | 6 | 18,5*1000 | 15000-58000 | 1370-0 | 788 |
| 5* | 6 (м) | 22*1000 | 17000-73000 | 1390-0 | 826 |
| 6* | 9 (м) | 30*1500 | 17000-80000 | 1410-0 | 861 |
- * Режим ДУВ с преобразователем частоты
|
ВКРФм 11,2 ДУ / ДУВ |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
824 |
15 |
750 |
836 |
|
2 |
9(м) |
885 |
18,5 |
750 |
866 |
|
3 |
9(м) |
938 |
22 |
750 |
888 |
|
4 |
9(м) |
1035 |
30 |
1000 |
861 |
|
5 |
9(м) |
1113 |
37 |
1000 |
964 |
- * Режим только ДУ
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
| № кривой | Кол-во лопаток для ДУ/ДУВ | Частота вращ. и Р эл.дв. | Произ-ть, м3/час | Полное давление (t = 20 оC), Па | Масса, кг |
|---|---|---|---|---|---|
| 1 | 6 | 15*750 | 15000-60000 | 960-0 | 963 |
| 2 | 6 (м) | 18,5*750 | 18000-75000 | 960-0 | 993 |
| 3 | 9 (м) | 22*750 | 18000-83000 | 990-0 | 1018 |
| 4* | 6 | 37*1000 | 20000-80000 | 1720-0 | 1091 |
| 5* | 6 (м) | 45*1000 | 24000-102000 | 1730-0 | 1223 |
| 6* | 9 (м) | 55*1000 | 23000-112000 | 1800-0 | 1263 |
- *Режим ДУВ с преобразователем частоты
|
ВКРФм 12,5 ДУ / ДУВ |
|||||
|
№ кривой |
Кол-во лопаток для ДУВ |
пк, мин-1 |
Рном, кВт |
Число оборотов |
Масса, кг |
|
1 |
9(м) |
777 |
22 |
750 |
1018 |
|
2 |
9(м) |
865 |
30 |
750 |
1099 |
|
3 |
9(м) |
929 |
37 |
750 |
1218 |
|
4 |
9(м) |
985 |
45 |
750 |
1263 |
|
5 |
9(м) |
1056 |
55 |
1000 |
1353 |
- * Режим только ДУ
- Масса вентилятора может изменяться в зависимости от изменения типа двигателя.
Габаритные и присоединительные размеры ВКРФм ДУ
ВКРФм ДУ-3,55
ВКРФм ДУ-4
ВКРФм ДУ-4.5
ВКРФм ДУ-5
ВКРФм ДУ-5.6
ВКРФм ДУ-6.3
Габаритно-присоединительные размеры ВКРФм ДУ-7.1
Габаритно-присоединительные размеры ВКРФм ДУ-8
Габаритно-присоединительные размеры ВКРФм ДУ-9
Габаритно-присоединительные размеры ВКРФм ДУ-10
Габаритно-присоединительные размеры ВКРФм ДУ-11
Габаритно-присоединительные размеры ВКРФм ДУ-12
Вентилятор дымоудаления крышный ВКРФм ДУ: акустические характеристики
|
Тип. вент. |
Кол-во оборотов |
Расстояние от выходного сечения вентилятора, м |
|||||||
|
1 |
3 |
5 |
10 |
15 |
20 |
25 |
30 |
||
|
3.5 |
1500 |
62 |
53 |
48 |
42 |
39 |
36 |
34 |
33 |
|
3.5 |
3000 |
77 |
67 |
63 |
57 |
54 |
51 |
49 |
47 |
|
4.0 |
1500 |
64 |
55 |
50 |
44 |
41 |
38 |
36 |
35 |
|
4.0 |
3000 |
79 |
69 |
65 |
59 |
56 |
53 |
51 |
50 |
|
4.5 |
1500 |
69 |
60 |
55 |
49 |
46 |
43 |
41 |
40 |
|
4.5 |
3000 |
84 |
75 |
70 |
64 |
61 |
58 |
56 |
55 |
|
5.0 |
1000 |
62 |
53 |
48 |
42 |
39 |
36 |
34 |
33 |
|
5.0 |
1500 |
72 |
63 |
58 |
52 |
49 |
46 |
44 |
43 |
|
5.6 |
1000 |
66 |
57 |
52 |
46 |
43 |
40 |
38 |
37 |
|
5.6 |
1500 |
75 |
66 |
61 |
55 |
52 |
49 |
47 |
46 |
|
6.3 |
1000 |
70 |
61 |
56 |
50 |
47 |
44 |
42 |
41 |
|
6.3 |
1500 |
79 |
70 |
65 |
59 |
56 |
53 |
51 |
50 |
|
7.1 |
750 |
68 |
59 |
54 |
48 |
45 |
42 |
40 |
39 |
|
7.1 |
1000 |
74 |
65 |
60 |
54 |
51 |
48 |
46 |
45 |
|
7.1 |
1500 |
83 |
74 |
69 |
63 |
60 |
57 |
55 |
54 |
|
8.0 |
750 |
71 |
62 |
57 |
51 |
48 |
45 |
43 |
42 |
|
8.0 |
1000 |
78 |
69 |
64 |
58 |
55 |
52 |
50 |
49 |
|
8.0 |
1500 |
87 |
78 |
73 |
67 |
64 |
61 |
59 |
58 |
|
9.0 |
750 |
75 |
66 |
61 |
55 |
52 |
49 |
47 |
46 |
|
9.0 |
1000 |
82 |
73 |
68 |
62 |
59 |
56 |
54 |
53 |
|
9.0 |
1500 |
91 |
82 |
77 |
71 |
68 |
65 |
63 |
62 |
|
10.0 |
750 |
78 |
69 |
64 |
58 |
55 |
52 |
50 |
49 |
|
10.0 |
1000 |
85 |
76 |
71 |
65 |
62 |
59 |
57 |
56 |
|
11.2 |
750 |
82 |
73 |
68 |
62 |
59 |
56 |
54 |
53 |
|
11.2 |
1000 |
88 |
79 |
74 |
68 |
65 |
62 |
60 |
59 |
|
12.5 |
750 |
86 |
77 |
72 |
66 |
63 |
60 |
58 |
57 |
|
12.5 |
1000 |
92 |
83 |
78 |
72 |
69 |
66 |
64 |
63 |
Вентилятор крышный дымоудаления ВКРФм ДУ: аэродинамические характеристики
Аэродинамическая характеристика ВКРФм ДУ-3,55
Аэродинамическая характеристика ВКРФм ДУ-4
Аэродинамическая характеристика ВКРФм ДУ-4,5
Аэродинамическая характеристика ВКРФм ДУ-5
Аэродинамическая характеристика ВКРФм ДУ-5 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-5.6
Аэродинамическая характеристика ВКРФм ДУ-5.6 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-6.3
Аэродинамическая характеристика ВКРФм ДУ-6.3 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-7.1
Аэродинамическая характеристика ВКРФм ДУ-7.1 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-8
Аэродинамическая характеристика ВКРФм ДУ-8 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-9
Аэродинамическая характеристика ВКРФм ДУ-9 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-10
Аэродинамическая характеристика ВКРФм ДУ-10 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-11.2
Аэродинамическая характеристика ВКРФм ДУ-11.2 (с преобразователем частоты)
Аэродинамическая характеристика ВКРФм ДУ-12.5
