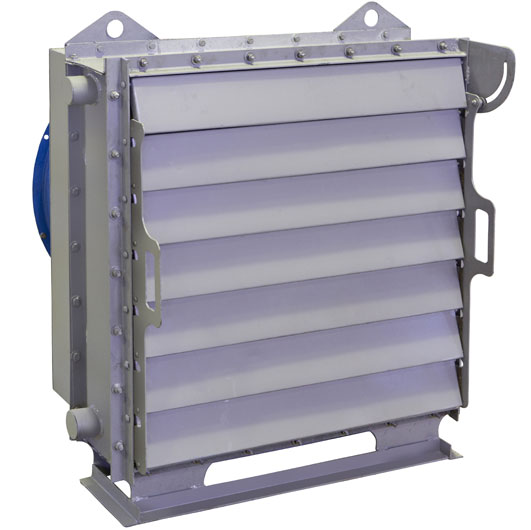

Агрегат отопительный "АО-2"
Описание
Номенклатурный ряд агрегатов отопительных АО-2 насчитывает несколько моделей, каждая из которых выпускается в своем диапазоне типоразмеров. Агрегаты отопительные находят широкое применение в системах обогрева помещений различной площади и назначения. Как правило, это гаражи, автомобильные мойки, мастерские, складские и производственные здания и другие помещения, классифицирующиеся в соответствии со СНиП 2.09.02-85 по категории Г и Д (где нет строго фиксированных рабочих мест и непрерывного присутствия персонала). Исключение составляют помещения с высотой потолочных или межэтажных перекрытий более 6 метров, а также помещения, где требуется наличие дежурного отопления в холодное время года.
Конструктивные особенности
Одноструйные отопительные агрегаты выпускаются в моноблочном исполнении. Основными элементами конструкции являются паровой или водяной калорифер и вентилятор осевого типа, размещенные на единой опорной раме и соединенные между собой металлическим воздуховодом.
В зависимости от модели нагревателя в качестве теплоносителя может использоваться перегретая вода (агрегаты отопительные АО-2) либо пар (агрегаты отопительные АО-2П). Теплоноситель поступает к калориферу от внешнего источника. Подключение трубчатых нагревателей калорифера к источнику теплоносителя осуществляется посредством входного и выходного патрубков.
Рабочая температура теплоносителя составляет от +95 до +150оС при давлении до 1,2 МПа.
Для крепления агрегатов отопительных АО к фундаменту или перекрытию помещения в опорной металлической раме предусмотрен ряд отверстий под анкерные болты. При монтаже рекомендуется использовать между рамой и опорной поверхностью виброизолирующие прокладки (например, из технической резины).
При работе отопительного агрегата воздух, находящийся внутри помещения, понуждается к движению за счет работы осевого вентилятора и проходит через ряды трубчатых нагревателей калорифера, где нагревается и выходит обратно в помещение. Регулирование воздушного потока производится посредством поворотных жалюзи, расположенных на лицевой поверхности калорифера.
Агрегаты отопительные АО-2 и АО-2П характеризуются высокой производительностью по воздуху и имеют большой КПД, благодаря чему нагрев даже больших по площади помещений осуществляется довольно быстро без образования застойных зон.
Условия эксплуатации
Агрегаты отопительные серии АО подлежат эксплуатации в районах с умеренным климатом (У) по ГОСТ 15150. Категория размещения – 3.
Нагреватели АО предназначены для работы с внутренним воздухом помещения, который не содержит в своем составе абразивной пыли, легковоспламеняющихся веществ, липких и волокнистых материалов, а также химически агрессивных по отношению к металлам компонентов.
Технические характеристики отопительного агрегата "АО-2"
Параметры | АО2-3 | АО2-4 | АО2-6,3 | АО2-10 | АО2-20 | АО2-25 | АО2-50 |
---|---|---|---|---|---|---|---|
Произв-ть по воздуху, 103 х м3/ч | 2,6 | 4 | 6,3 | 10 | 20 | 25 | 50 |
Произв-ть по теплу, кВт | 24 | 46 | 73 | 116 | 220 | 306 | 900 |
Темпер. тепл-теля на входе, оС | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 |
Руст, кВт | 0,25 | 0,37 | 0,55 | 0,75 | 2,2 | 2,2 | 7,5 |
Сечение для прохода тепл-теля, см2 | 7,9 | 10,2 | 11,3 | 14,7 | 20,3 | 24,9 | - |
Сечение патрубка, см2 | 10,1 | 10,1 | 10,1 | 22,1 | 22,1 | 22,1 | - |
Диаметр патрубка, Dу | 32 | 32 | 32 | 50 | 50 | 50 | - |
Число ходов | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Число рядов | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
Расход воды, м3/ч, при скорости воды в трубках w=0,7÷1,0 м/с | 1,9-2,7 | 2,4-3,45 | 2,4-3,45 | 3,5-5,0 | 4,9-6,9 | 5,3-7,5 | - |
Масса, кг | 70 | 95 | 120 | 160 | 255 | 280 | 820 |

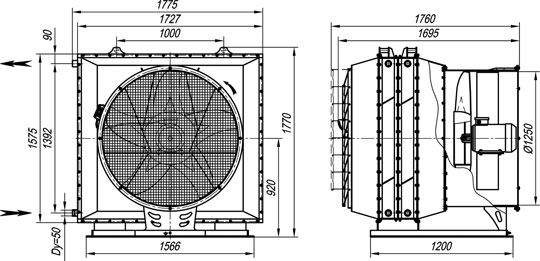

Габаритно-присоединительные размеры агрегата отопительного "АО-2"

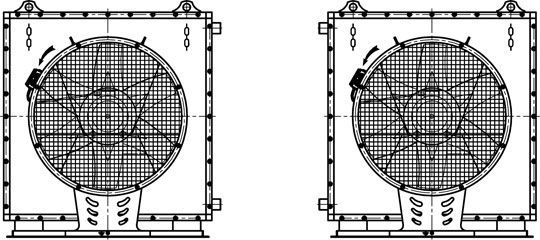

Варианты исполнения отопительных агрегатов "АО-2"

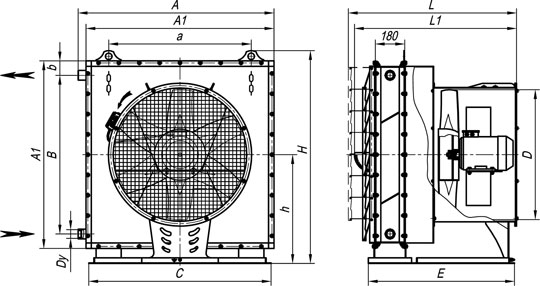

Габаритные размеры агрегатов воздушно-отопительных "АО-2" на базе водяных калориферов типа КСк
АО-2 | A, mm | A1, mm | a, mm | B, mm | b, mm | C, mm | D, mm | Dу, mm | E, mm | H, mm | h, mm | L, mm | L1, mm |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 | 580 | 530 | 250 | 390 | 70 | 490 | 400 | 32 | 720 | 683 | 355 | 795 | 805 |
4 | 702 | 654 | 375 | 460 | 97 | 620 | 500 | 32 | 770 | 810 | 420 | 855 | 835 |
6,3 | 784 | 737 | 500 | 580 | 78,5 | 745 | 500 | 32 | 770 | 892 | 460 | 870 | 835 |
10 | 952 | 905 | 625 | 740 | 82,5 | 870 | 630 | 50 | 790 | 1061 | 545 | 890 | 860 |
20 | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 |
25* | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 |

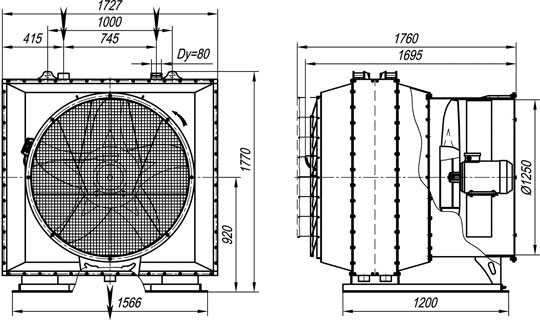

Габаритные размеры агрегатов воздушно-отопительных "АО-2П" на базе паровых калориферов типа КПСк

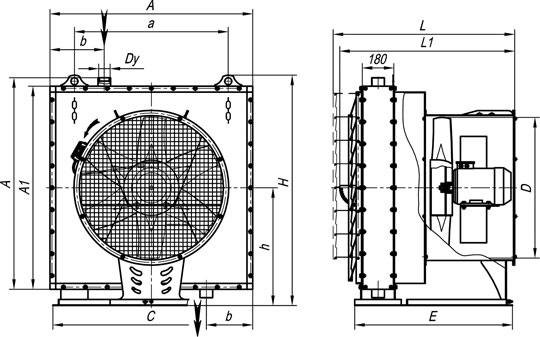

Габаритные размеры "АО-2" №3-6,3П на базе паровых калориферов

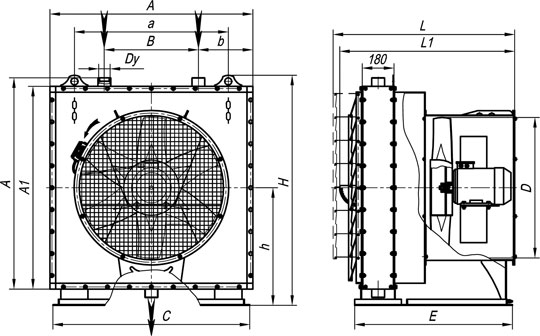

Габаритные размеры "АО-2" №10-25П на базе паровых калориферов
Габаритные размеры "АО-2П" на базе паровых калориферов типа КПСк
АО-2 | A, mm | A1, mm | a, mm | B, mm | b, mm | C, mm | D, mm | Dу, mm | E, mm | H, mm | h, mm | L, mm | L1, mm |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 | 580 | 530 | 250 | - | 100 | 490 | 400 | 50 | 720 | 683 | 355 | 795 | 805 |
4 | 702 | 654 | 375 | - | 100 | 620 | 500 | 50 | 770 | 810 | 420 | 855 | 835 |
6,3 | 784 | 737 | 500 | - | 100 | 745 | 500 | 50 | 770 | 892 | 460 | 870 | 835 |
10 | 952 | 905 | 625 | 410 | 248 | 870 | 630 | 65 | 790 | 1061 | 545 | 890 | 860 |
20 | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
25* | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
