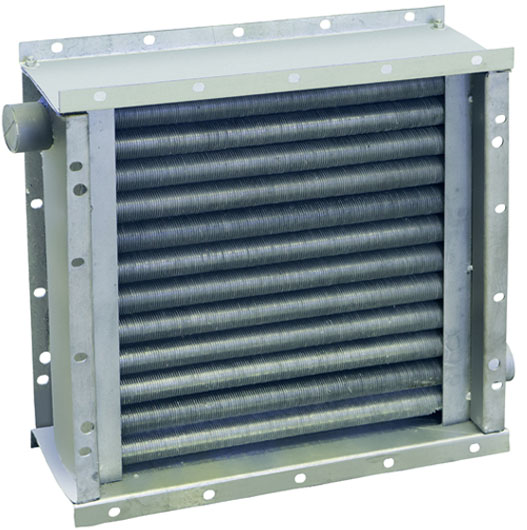

Калориферы паровые "КПСК"
Описание
Паровые калориферы КПСК монтируются в сечение прямоугольных воздуховодов приточных систем вентиляции и применяются в целях воздушного отопления помещений значительной площади: складское хозяйство, производственных цеха, спортивные залы и др. Калорифер КПСК предназначен для работы с воздухом, который по чистоте соответствует требованиям действующей нормативной документации (по наличию и концентрации пыли, волокнистых и липких включений, мелкофракционного абразива, химически агрессивных по отношению к стали и алюминию компонентов и пр.).
Калориферы паровые КПСк производятся по Техническим Условиям 4864-001-85589750.
Конструктивные особенности
По конструкции калорифер паровой КПСк изготавливается в виде моноблока, - в стальном корпусе смонтирован многорядный «змеевик» из стальных трубчатых нагревателей, оребренных алюминием. Функцию теплоносителя выполняет перегретый пар, наибольшая температура которого составляет +190оС при давлении 1,2 МПа (12 атмосфер).
По периметру металлического корпуса предусмотрены монтажные фланцы, благодаря которым повышается общая жесткость и устойчивость корпусной детали. Для установки калориферов паровых КПСк в вентиляционные воздуховоды на фланцах предусмотрены разоваленные отверстия размерами 12х16 мм (под стандартное болтовое крепление).
Обогревающие трубки паровых калориферов выполнены биметаллическими: стальная сердцевина и алюминиевая «рубашка» с ребрами для теплообмена.
Перегретый пар циркулирует внутри трубчатого обогревателя и отдает тепло стальным трубам и ребрам из алюминия. Оребрение стальных труб производится методом спиральной накатки под давлением, за счет чего достигается плотный контакт между металлами, и теплопередача осуществляется более эффективно (увеличивается коэффициент полезного действия калориферов паровых).
Стальные трубы могут изготавливаться:
- из «черной» стали с низким содержанием углерода (труба Ф16 мм с толщиной стенки 1,2 мм; алюминиевые ребра Ф29 мм, шаг между ребрами 2,8 мм);
- из нержавеющей стали 12Х18Н10Т (труба Ø16 мм с толщиной стенки 1,5 мм; алюминиевые ребра Ø39 мм).
Перегретый пар в «змеевик» подается от внешнего источника, для подключения магистрали теплоносителя к обогревателю, на торцы калориферов паровых КПСк вынесены входной и выходной патрубки.
Калориферы по количеству рядов труб делятся на 3-рядные (КПСК-3) и 4-рядные (КПСК-4).
Условия эксплуатации
Калориферы паровые серии КПСк используются в регионах с климатическими условиями УХЛ3 в соответствии с ГОСТ 15150. Максимальная скорость включения калорифера на полную мощность в холодное время года – не выше 30С/час.
Наибольшая допустимая среднеквадратичная скорость внешних колебаний (вибраций), воздействующих на калориферы, - 2 мм/сек.
При выполнении условий перевозки, установки и эксплуатации производитель дает срок гарантии на калориферы не меньше шести лет.
Технические характеристики калориферов "КПСК"
Паровые калориферы серии КПСк используются для отопления помещений большой площади и устанавливаются в сечение прямоугольных воздуховодов вентиляционных систем. Для повышения монтажной готовности по периметру корпуса калориферов предусматриваются монтажные фланцы, одновременно выполняющие функцию ребер жесткости. Все паровые калориферы унифицированы в соответствии с типовыми размерами применяемых металлических воздуховодов. Типоразмеры различаются количеством трубчатых нагревателей, габаритами, расходом теплового носителя и производительностью по воздуху.
По периметру монтажного фланца с двух сторон парового калорифера предусмотрены овальные отверстия размерами 12х16 мм для болтового крепления. Любой из типоразмеров калорифера монтируется с помощью стандартного слесарного инструмента и не требует наличия каких либо специальных приспособлений. Стандартизированный шаг болтового крепления независимо от типоразмера парового калорифера составляет 125 мм, но количество монтажных отверстий пропорционально габаритам корпуса. Наибольшие и наименьшие присоединительные размеры калориферов КПСк по ширине составляют:
- 426±3 мм для моделей калориферов КПСк3-1 и КПСкК4-1;
- 1551±3 мм для паровых калориферов КПСк3-12 КПСк4-12.
При подключении обогревателей к внешнему источнику пара необходимо учитывать диаметры входного и выходного патрубков:
- для моделей калориферов КПСк3-1 – КПСк4-10 диаметр патрубков равен 50 мм;
- для моделей калориферов КПСк3-11 и КПСк4-11 – 65 мм;
- для моделей калориферов КПСк3-12 и КПСк4-12 – 80 мм.
При этом входной и выходной патрубки находятся на противоположных торцах калорифера.
Паровые калориферы выпускаются в двух конструктивных исполнениях: с тремя рядами трубчатых нагревателей (калориферы КПСк3) и с четырьмя (калориферы КПСк4).
| Параметр | КП-Ск-31-01 | КП-Ск-32-01 | КП-Ск-33-01 | КП-Ск-34-01 | КП-Ск-35-01 | КП-Ск-36-01 | КП-Ск-37-01 | КП-Ск-38-01 | КП-Ск-39-01 | КП-Ск-310-01 | КП-Ск-311-01 | КП-Ск-312-01 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Площадь поверхности теплообмена, м2 | 9,85 | 12,14 | 14,24 | 16,71 | 21,29 | 13,26 | 16,34 | 19,42 | 22,5 | 28,66 | 83,12 | 125,27 |
| Площадь фронтального сечения для прохода воздуха, м2 | 0,197 | 0,248 | 0,295 | 0,342 | 0,437 | 0,267 | 0,329 | 0,392 | 0,455 | 0,581 | 1,66 | 2,448 |
| Произв-ть по воздуху, 103 х м3/ч | 2 | 2,5 | 3,15 | 4 | 5 | 2,5 | 3,15 | 4 | 5 | 6,3 | 16 | 25 |
| Произв-ть по теплу, кВт | 46,1 | 56,5 | 68,8 | 83,2 | 103,5 | 59,6 | 73,6 | 90 | 107,9 | 134,9 | 358,6 | 552,3 |
| Площадь сечения (среднее значение) для прохода тепл-теля, см2 | 8,6 | 8,6 | 8,6 | 8,6 | 8,6 | 7,7 | 7,7 | 7,7 | 7,7 | 7,7 | 23,5 | 23,5 |
| Число ходов по тепл-телю | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 4 | 4 |
| Масса, не более, кг | 25 | 29 | 33 | 37 | 45 | 35 | 40 | 45 | 50 | 60 | 155 | 230 |
| Параметр | КП-Ск-41-01 | КП-Ск-42-01 | КП-Ск-43-01 | КП-Ск-44-01 | КП-Ск-45-01 | КП-Ск-46-01 | КП-Ск-47-01 | КП-Ск-48-01 | КП-Ск-49-01 | КП-Ск-410-01 | КП-Ск-411-01 | КП-Ск-412-01 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Площадь поверхности теплообмена, м2 | 12,88 | 15,87 | 18,86 | 21,8 | 27,84 | 17,42 | 21,47 | 25,52 | 29,57 | 37,66 | 110,05 | 166,25 |
| Площадь фронтального сечения для прохода воздуха, м2 | 0,197 | 0,248 | 0,295 | 0,342 | 0,437 | 0,267 | 0,329 | 0,392 | 0,455 | 0,581 | 1,66 | 2,448 |
| Произв-ть по воздуху, 103 х м3/ч | 2 | 2,5 | 3,15 | 4 | 5 | 2,5 | 3,15 | 4 | 5 | 6,3 | 16 | 25 |
| Произв-ть по теплу, кВт | 52,8 | 67,9 | 79,9 | 97,7 | 122,1 | 68,1 | 84,7 | 104,5 | 126,5 | 158,9 | 424,2 | 656,4 |
| Площадь сечения (среднее значение) для прохода тепл-теля, см2 | 11,3 | 11,3 | 11,3 | 11,3 | 11,3 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 | 31,2 | 47,1 |
| Число ходов по тепл-телю | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 4 | 4 |
| Масса, не более, кг | 30 | 35 | 40 | 45 | 55 | 40 | 45 | 50 | 60 | 75 | 200 | 290 |

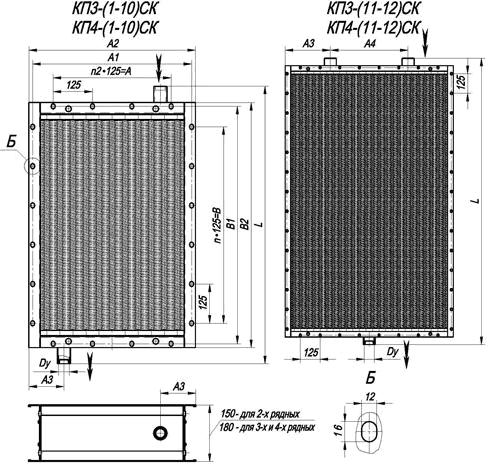

Габаритно-присоединительные размеры калориферов "КПСК"
|
Габарит. размеры, мм |
КП3-1 |
КП3-2 |
КП3-3 |
КП3-4 |
КП3-5 |
КП3-6 |
КП3-7 |
КП3-8 |
КП3-9 |
КП3-10 |
КП3-11 |
КП3-12 |
|
КП4-1 |
КП4-2 |
КП4-3 |
КП4-4 |
КП4-5 |
КП4-6 |
КП4-7 |
КП4-8 |
КП4-9 |
КП4-10 |
КП4-11 |
КП4-12 |
|
|
A |
250 |
250 |
250 |
250 |
250 |
375 |
375 |
375 |
375 |
375 |
875 |
1375 |
|
А1(±3) |
426 |
426 |
426 |
426 |
426 |
551 |
551 |
551 |
551 |
551 |
1050 |
1551 |
|
A2 |
450 |
450 |
450 |
450 |
450 |
575 |
575 |
575 |
575 |
575 |
1075 |
1575 |
|
A3 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
290 |
415 |
|
А4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
495 |
745 |
|
B |
500 |
625 |
750 |
875 |
1125 |
500 |
625 |
750 |
875 |
1125 |
1625 |
1625 |
|
B1(±3) |
578 |
703 |
828 |
953 |
1203 |
578 |
703 |
828 |
953 |
1203 |
1703 |
1703 |
|
B2 |
602 |
727 |
852 |
977 |
1227 |
602 |
727 |
852 |
977 |
1227 |
1727 |
1727 |
|
L |
700 |
825 |
950 |
1075 |
1325 |
700 |
825 |
950 |
1510 |
1325 |
1825 |
1825 |
|
Dу |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
65 |
80 |
|
n |
4 |
5 |
6 |
7 |
9 |
4 |
5 |
6 |
7 |
9 |
13 |
13 |
|
n2 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
7 |
11 |
|
V, m3 |
0,057 |
0,067 |
0,077 |
0,123 |
0,107 |
0,072 |
0,8 |
0,093 |
0,106 |
0,132 |
0,343 |
0,503 |
