Калориферы водяные "КСК"

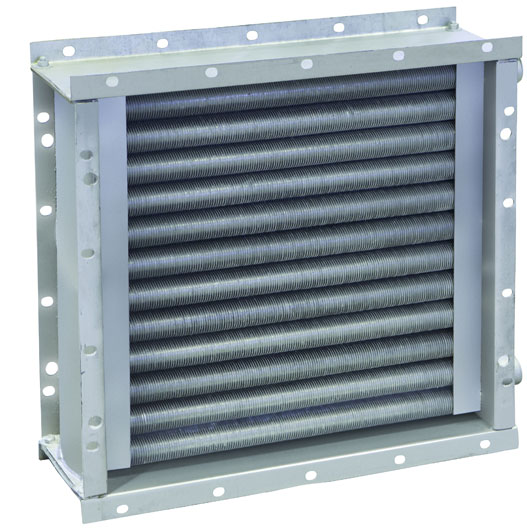

Конструктивно водяной калорифер КСК представляет собой моноблок, где в корпусе из стали установлена система оребренных трубчатых нагревателей. В качестве теплоносителя выступает перегретая вода, максимально допустимая температура которой +190^оС при давлении до 1,2 МПа (12 атмосфер).

На металлическом корпусе предусмотрены фланцы, которые одновременно увеличивают жесткость и устойчивость, а также служат для монтажа калориферов водяных КСК в воздуховоды (во фланцах предусмотрены отверстия под болтовое соединение).

Трубчатые нагреватели водяных калориферов выполнены биметаллическими: стальные трубы с алюминиевым оребрением. Внутри стальных труб циркулирует перегретая вода, нагревая трубы и алюминиевые ребра. Благодаря оребрению методом спиральной накатки под большим давлением достигается высокая плотность контакта между алюминием и сталью, и теплообмен происходит более интенсивно (повышается КПД калориферов водяных). Стальные трубы могут быть изготовлены:

• из простой углеродистой стали (труба диаметром 16 мм с толщиной стенки 1,2 мм, диаметр алюминиевого оребрения 29 мм с шагом ребер 2,8 мм);
• в специальном исполнении из коррозионной нержавеющей стали марки 12Х18Н10Т (труба диаметром 16 мм с толщиной стенки 1,5 мм, диаметр алюминиевого оребрения 39 мм).

Для подключения к системе внешнего источника теплоносителя на боковые поверхности калориферов водяных КСК вынесены присоединительные патрубки.

Калориферы в зависимости от количества рядов трубчатых нагревателей делятся на модели трехрядные (КСК 3) и четырехрядные (КСК 4).

Калориферы водяные серии КСК предназначены для применения в климатических условиях УХЛ 3 по ГОСТ 15150. Наибольшая допустимая скорость запуска калорифера в холодное время года – не более 30С/час.

Максимальная среднеквадратичная скорость внешней вибрации, действующей на калориферы, – 2 мм в секунду.

При соблюдении условий транспортировки, монтажа и эксплуатации изготовитель устанавливает гарантийный срок на калориферы не менее 10 лет.

Водяные калориферы серии КСК предназначены для установки в вентиляционные воздуховоды прямоугольного сечения. Для удобства монтажа с двух фронтальных поверхностей калориферов предусмотрены фланцы, одновременно выполняющие функцию ребер жесткости. Все типоразмеры калориферов унифицированы со стандартизированными размерами воздуховодов. Типоразмеры оборудования отличаются между собой габаритными размерами, объемами циркулируемого теплоносителя и производительностью по воздуху.

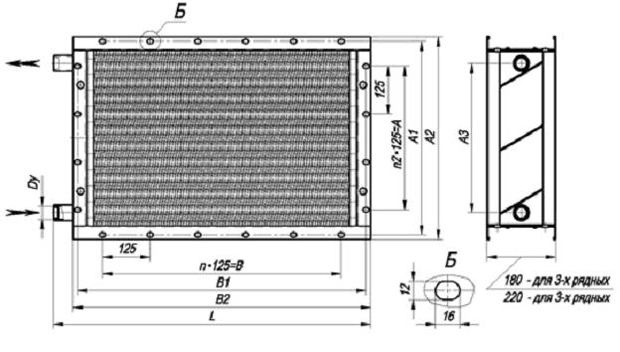

На монтажных фланцах выполнены разоваленные отверстия размерами 12х16 мм под стандартное болтовое соединение. То есть, любой водяной калорифер независимо от типоразмера (например, КСК3-1 или калорифер КСК4-12) монтируется одним и тем же инструментом без применения специальных приспособлений. Стандартный шаг между отверстиями – 125 мм, но само количество отверстий изменяется в зависимости от типоразмера водяного калорифера.

Минимальные и максимальные присоединительные размеры оборудования по ширине составляют:

• 578±3 мм для моделей калориферов КСК3-1 и КСК4-1;
• 1701±3 мм для водяных калориферов КСК3-12 КСК4-12.

При подключении обогревателей следует учитывать размер входного и выходного патрубков для подачи теплоносителя, так, например, для калориферов КСК3-1 – КСК4-10 диаметры присоединительных патрубков составляют 32 мм, а для калориферов КСК3-11 – КСК 4-12 – 50 мм.

Калориферы водяные выпускаются в двух исполнениях по количеству рядов трубчатых нагревателей:

• трехрядные (калориферы КСК3);
• четырехрядные (калориферы КСК4).
