Противопожарные клапаны КДМ-2 (КЛАД-2)



Описание
Противопожарный клапан КЛАД 2 (КДМ2) предназначен для применения в системах механической вытяжной противодымной вентиляции в качестве дымовых клапанов, устанавливаемых непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах или холлах.
Противопожарные клапаны КЛАД-3 предназначены для применения в качестве противопожарных нормально закрытых клапанов как в вытяжных системах механической противодымной вентиляции любых защищаемых помещений (закрытых автостоянок, зальных помещений с очагом пожара, коридоров и т. п.), так и в приточ- ных системах, в том числе в системах компенсирующей подачи воздуха. Клапаны КЛАД-3 могут применяться также в качестве дымовых клапанов. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности и взрывоопасных зонах.
Клапан дымоудаления КЛАД: варианты изготовления
Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода.
Корпус и заслонка клапанов КЛАД 2 (КДМ-2) изготавливаются из углеродистой холоднокатаной стали с последующей окраской. Корпус клапанов с электромагнитным приводом и клапанов с приводами BELIMO может быть изготовлен из оцинкованной стали, что должно дополнительно оговариваться при заказе. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали.
Корпус клапанов КЛАД 3 и заслонка коробчатого типа, заполненная термоизоляцией, изготавливаются из оцинкованной стали. Корпус клапанов может быть изготовлен из окрашенной углеродистой холоднокатаной стали, что должно дополнительно оговариваться в спецификации проекта и в заказе.
Кассеты из КЛАД 3 могут быть изготовлены только из клапанов, корпус которых выполнен из окрашенной углеродистой холоднокатаной стали.
На клапанах могут устанавливаться следующие типы приводов:
- реверсивный электропривод BELIMO;
- электромагнитный привод (точнее пружинный привод с элек- тромагнитной защелкой).
При установке клапанов КЛАД-3 в приточных системах противодымной вентиляции в непосредственной близости от вентилятора подачу сигнала на открывание клапана рекомендуется производить на 15-20 с раньше пуска вентилятора. Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапанов – не более 20 м/с.
Характеристики и схемы установки клапанов «стенового» типа

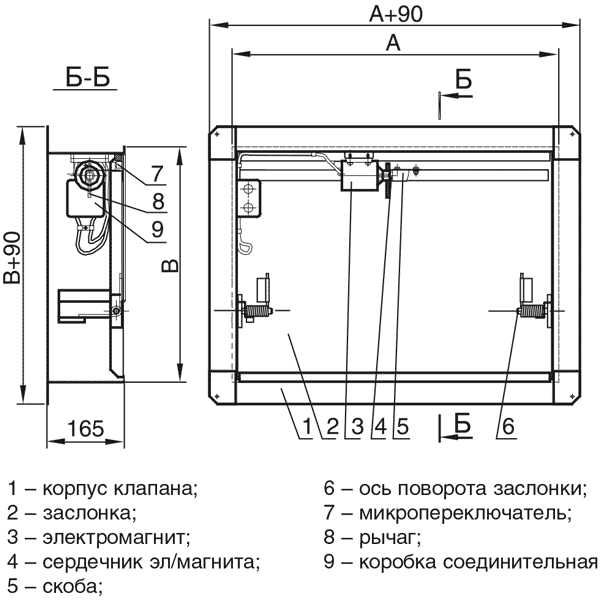

Схема конструкции КЛАД-2(КДМ-2) с электромагнитным приводом

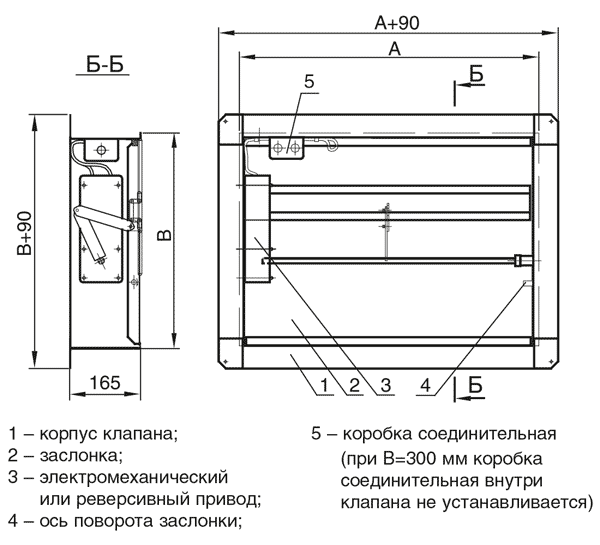

Схема конструкции КЛАД-2 (КДМ-2 ) с приводом BELIMO
Схемы конструкции «стеновых» клапанов КЛАД-3 аналогичны схемам КЛАД-2(КДМ-2). Различие заключается в конструкции заслонки, у КЛАД-3 заслонка заполнена термоизоляцией.
А, В – установочные размеры клапана (размеры части клапана, устанавливаемой в проем строительной конструкции или воздуховода), мм, А ≥ В.
Площадь проходного сечения «стеновых» клапанов КЛАД-2(КДМ-2) и КЛАД-3 рассчитывается по формулам:
- для КЛАД-2(КДМ-2): Fкл = (A – 30)(B – 50)/106, м2
- для КЛАД-3: Fкл = (A – 30)(B – 77)/106, м2
Площадь входного сечения «стеновых» клапанов КЛАД-2(КДМ-2) и КЛАД-3, используемая для определения объемного расхода воздуха через открытый клапан при приемо-сдаточных испытаниях систем дымоудаления, рассчитывается по формуле:
- Fвх = (А – 26)(В – 15)/106, м2
Xарактеристики и схемы установки клапанов «канального» типа

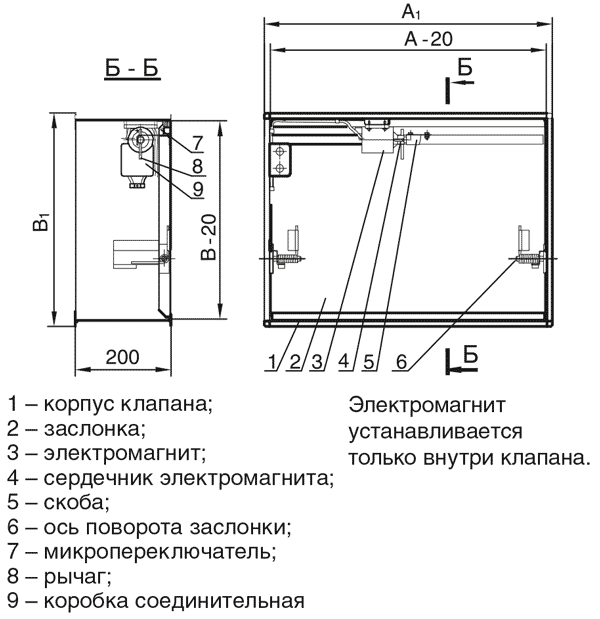

Схема конструкции КЛАД-2(КДМ-2 ) c электромагнитным приводом. Для обеспечения закрывания заслонки клапан следует устанавливать в торце воздуховода.

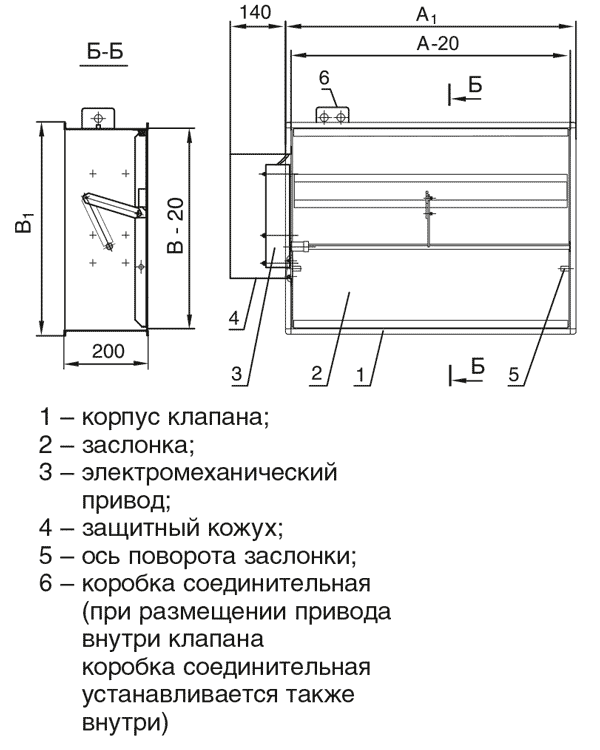

Схема конструкции КЛАД-2(КДМ-2 ) с приводом BELIMO. Привод BELIMO может устанавливаться внутри или снаружи клапана. Клапан с внутренним расположением привода рекомендуется устанавливать в торце воздуховода для обеспечения доступа к приводу.
Схемы конструкции клапанов КЛАД-3 аналогичны схемам КЛАД-2(КДМ-2). Различие заключается в конструкции заслонки, у КЛАД-3 заслонка заполнена термоизоляцией.
А, В – размеры внутреннего сечения воздуховода, мм, А ≥ B.
При А < 600мм:
- А1=А+40 мм;
- B1=B+40 мм.
При А ≥ 600мм:
- A1=A+60 мм;
- B1=B+60 мм.
Площадь проходного сечения «канальных» клапанов рассчитывается по формулам:
Для КЛАД-2(КДМ-2): Fкл = (A – 23)(B – 51)/106, м2;
Для КЛАД-3: Fкл = (A – 23)(B – 78)/106, м2
В корпусах "канальных" клапанов КЛАД-2(КДМ-2) и КЛАД-3 смотровые люки отсутствуют.
Значения коэффициентов местного сопротивления ζВ "канальных" клапанов КЛАД-2(КДМ-2) с наружным приводом в зависимости от размера В внутреннего сечения воздуховода
D, mm | ζВ |
---|---|
300 | 0,94 |
350 | 0,80 |
400 | 0,72 |
450 | 0,65 |
500 | 0,60 |
550 | 0,56 |
600 | 0,54 |
650 | 0,52 |
700 | 0,50 |
750 | 0,49 |
800 | 0,48 |
Значения коэффициентов ζВ отнесены к скорости во внутреннем сечении воздуховода FВ=А х В, м2. При движении воздуха в обратном направлении табличные значения ζВ следует умножать на поправочный коэффициент 1,25.
