Тепловентиляторы КЭВ 85-180 кВт (большой мощности)
Описание
Тепловентилятор водяной КЭВ большой мощности с водяным источником тепла предназначен для отопления офисных, административных, складских, промышленных и других помещений.
Тепловентилятор водяной: устройство и порядок работы

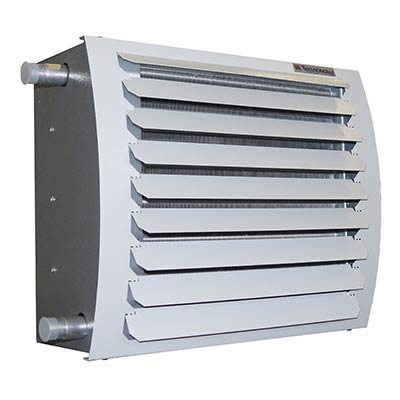

Тепловентилятор водяной имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным полимерным покрытием. Внутри корпуса расположен осевой вентилятор и теплообменник (водяной воздухонагреватель). Воздухонагреватель выполнен из медных труб с насадными пластинчатыми алюминиевыми ребрами. Воздухонагреватель является неразборным узлом.
Теплоноситель подается в воздухонагреватель и отводится из него через патрубки, выступающие из корпуса:
- DIN ¾" – КЭВ-25Т3W2, КЭВ-34Т3,5W2, КЭВ-30Т3W3, КЭВ-40Т3,5W3;
- DIN 1" – КЭВ-36Т3W2, КЭВ-49Т3,5W2, КЭВ-56Т4W2, КЭВ-60Т3,5W3, КЭВ-69Т4W3;
- DIN 1 ¼" – КЭВ-86Т4W2, КЭВ-106Т4,5W2, КЭВ-120Т5W2, КЭВ-107Т4W3, КЭВ-133Т4,5W3, КЭВ-151Т5W3, КЭВ-180Т5,6W3.
Осевой вентилятор обеспечивает необходимый расход воздуха. Воздух всасывается из помещения через заднюю решетку, подогревается в воздухонагревателе и выбрасывается в помещение через жалюзи.
Во избежание размораживания воздухонагревателя тепловентилятора при аварийном прекращении подачи горячей воды в зимнее время необходим слив теплоносителя. Поэтому при подключении к системе отопления необходимо предусмотреть сливные патрубки с вентилями.
Управление тепловентиляторами осуществляется с выносного или с дистанционного пульта. Степень защиты оболочки пульта управления – IP20.
Выносной пульт управления (он же является приемным устройством инфракрасного сигнала с дистанционного пульта) подключен кабелем 5х0,5мм2.
Технические характеристики тепловентиляторов КЭВ большой мощности
Тепловые характеристики тепловентиляторов приведены при температуре воздуха в помещении +15 °C , температуре воды 95/70 °C и максимальном расходе воздуха
|
||||||||||
Модель |
Пар-ры сети, |
Тепл. поток, кВт |
Imax, A |
Pпотр, Вт |
Расход воздуха, м3/час |
Темпер. воздуха на выходе, °С |
Габарит. размеры, мм |
Вес (без воды), кг |
Звук. давл. на расст. 5м, дБ(А) |
IP |
КЭВ-86Т4W2 |
220/50 |
40,5 |
0,9 |
160 |
1850 |
47 |
865 х 520 х 765 |
53 |
54 |
IP44 |
КЭВ-106Т4,5W2 |
220/50 |
50,3 |
1,1 |
245 |
2550 |
44 |
865 х 520 х 765 |
55 |
56 |
IP44 |
КЭВ-120Т5W2 |
220/50 |
57 |
2 |
420 |
3100 |
42 |
865 х 520 х 765 |
57 |
60 |
IP44 |
КЭВ-107Т4W3 |
220/50 |
56,4 |
0,75 |
160 |
1800 |
61 |
865 х 518 х 761 |
55 |
53 |
IP44 |
КЭВ-133Т4,5W3 |
220/50 |
70,6 |
1,1 |
245 |
2450 |
57 |
865 х 518 х 761 |
56,5 |
55 |
IP44 |
КЭВ-151Т5W3 |
220/50 |
80,3 |
2 |
420 |
3950 |
55 |
865 х 518 х 761 |
58,5 |
59 |
IP44 |
КЭВ-180Т5,6W3 |
380/50 |
95 |
1,2 |
630 |
3800 |
51 |
865 х 518 х 761 |
61 |
61 |
IP44 |
- * размер с креплением, мм
