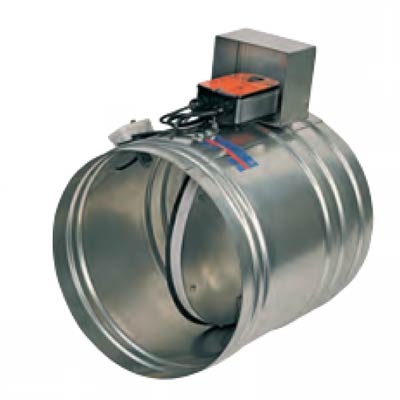

Противопожарные клапаны КЛОП-1
Описание
Противопожарные нормально открытые (НО) клапаны КЛОП-1 предназначены для предотвращения распространения продуктов горения при пожаре по системам общеобменной вентиляции и кондиционирования с механическим побуждением тяги. В соответствии с СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Нормально открытые клапаны устанавливаются в следующих местах указанных систем: на воздуховодах в местах пересечения строительных конструкций с нормированным пределом огнестойкости (противопожарных преград); на поэтажных сборных воздуховодах в местах присоединения их к вертикальному или горизонтальному коллектору; на транзитных сборных воздуховодах непосредственно перед ответвлениями к вентиляторам; в противопожарных перегородках для защиты отверстий для перетекания воздуха.
Клапан противопожарный КЛОП 1 с нормально открытыми контактами изготавливается в виде двух модификаций с пределами огнестойкости 60 и 90 мин для всех вариантов их установки, указанных в сертификатах соответствия. Значение предела огнестойкости клапана указывается в скобках в его наименовании, например, КЛОП-1(60). Предел огнестойкости НО клапанов характеризуется буквами EI, то есть потерей плотности и теплоизолирующей способности. Заслонка клапанов заполнена термоизоляцией.
Клапан противопожарный КЛОП 1: варианты изготовления
Противопожарный клапан КЛОП 1 изготавливается в обычном (общепромышленном) и специальном исполнении. Клапаны в обычном исполнении имеют вид климатического исполнения У3 по ГОСТ 15150-79. В число клапанов специального исполнения входят: клапаны для районов с морским климатом и влажных помещений; клапаны «транспортного» исполнения; клапаны для помещений с повышенными требованиями к чистоте рабочей среды.
Клапаны «морского» исполнения изготавливаются прямоугольного сечения из нержавеющей стали. Электромеханический привод BELIMO этих клапанов установлен в специальной оболочке, имеющей степень защиты IP 66. Вид климатического исполнения клапанов по ГОСТ 15150-69 – М2. Клапаны данного исполнения изготавливаются с пределом огнестойкости А60 (60 мин). Возможность применения клапанов на морских судах, стационарных морских платформах, речных судах и т. п. подтверждается наличием свидетельства о типовом одобрении Российского Морского Регистра судоходства и сертификата об одобрении Российского Речного Регистра. Клапаны могут устанавливаться также в помещениях с повышенной влажностью.
Клапаны «транспортного» исполнения имеют конструктивные особенности, учитывающие специфику условий их эксплуатации в системах вентиляции и кондиционирования подвижного состава железнодорожного транспорта.
При изготовлении клапанов для помещений с повышенными требованиями к чистоте среды используется нержавеющая сталь специального назначения. Применение противопожарных НО клапанов КЛОП-1 осуществляется в соответствии с требованиями нормативных документов по пожарной безопасности или специальных технических условий.
Клапаны КЛОП-1 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности и взрывоопасных зонах. В этих случаях могут быть использованы клапаны КЛОП-1 во взрывобезопасном исполнении.
Клапан КЛОП 1 круглого сечения: схема конструкции

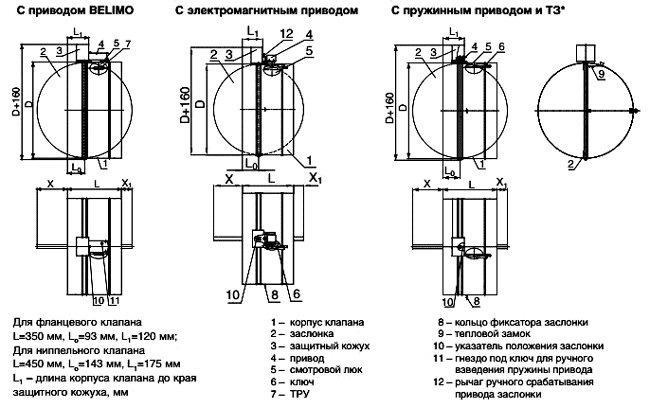

Конструкция КЛОП-1
|
Значения вылетов заслонки за пределы корпуса клапана |
||||||
|
D, mm |
Фланцевые |
Фланцевые |
Ниппельные |
Ниппельные |
|
|
|
X, mm |
X1, mm |
X, mm |
X1, mm |
|
||
|
160 |
0 |
0 |
0 |
0 |
|
|
|
180 |
0 |
0 |
0 |
0 |
|
|
|
200 |
0 |
0 |
0 |
0 |
|
|
|
225 |
9 |
0 |
0 |
0 |
|
|
|
250 |
22 |
0 |
0 |
0 |
|
|
|
280 |
37 |
0 |
0 |
0 |
|
|
|
315 |
54 |
0 |
4 |
0 |
|
|
|
355 |
74 |
0 |
24 |
0 |
|
|
|
400 |
97 |
0 |
47 |
0 |
|
|
|
450 |
122 |
0 |
47 |
0 |
|
|
|
500 |
147 |
0 |
97 |
0 |
|
|
|
560 |
177 |
13 |
127 |
0 |
|
|
|
630 |
212 |
48 |
168 |
0 |
|
|
|
710 |
252 |
88 |
202 |
38 |
|
|
|
800 |
297 |
133 |
247 |
83 |
|
|
|
900 |
347 |
183 |
297 |
133 |
|
|
|
1000 |
397 |
233 |
347 |
183 |
|
|

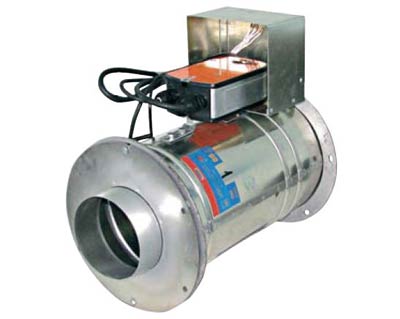

Типоразмерный ряд клапанов КЛОП-1 круглого сечения и трубчатых переходов
Значения коэффициентов местного сопротивления клапанов ζB и клапанов с двумя переходами ζB* и площади проходного сечения клапанов Fкл в зависимости от диаметра внутреннего сечения воздуховода D
| D, mm | ζB, ζB* | Fкл, m2 |
|---|---|---|
| 100* | 2,91* | 0,016 |
| 125* | 2,61* | 0,016 |
| 140* | 2,40* | 0,016 |
| 160 | 2,25 | 0,016 |
| 180 | 1,56 | 0,012 |
| 200 | 1,01 | 0,026 |
| 225 | 0,57 | 0,034 |
| 250 | 0,40 | 0,042 |
| 280 | 0,30 | 0,054 |
| 315 | 0,25 | 0,069 |
| 355 | 0,20 | 0,089 |
| 400 | 0,17 | 0,115 |
| 450 | 0,15 | 0,147 |
| 500 | 0,13 | 0,183 |
| 560 | 0,11 | 0,231 |
| 630 | 0,09 | 0,295 |
| 710 | 0,07 | 0,377 |
| 800 | 0,06 | 0,481 |
- Фланцевые и ниппельные клапаны диаметром 160мм и 180мм изготавливаются только с электромагнитным приводом или приводом BELIMO;
- Для установки в воздуховодах диаметром 100мм и 125мм изготавливаются фланцевые клапаны диаметром 160мм и 200мм с трубчатыми или пластинчатыми переходами;
- Для установки в воздуховодах диаметром 140мм изготавливаются фланцевые клапаны диаметром 160мм с трубчатыми переходами или фланцевые клапаны диаметром 200мм с пластинчатыми переходами;
- * Для установки в воздуховодах с диаметром 100, 125, 140 и 160 мм изготавливаются фланцевые клапаны диаметром 200 мм с трубчатыми или пластинчатыми переходами соответствующего диаметра;
- ** Возможно изготовление по заявке заказчика нипельного клапан D=160 мм с приводом BELIMO без переходов;
- *** Для установки в воздуховодах диаметром 180 мм изготавливаются клапаны диаметром 200 мм с трубчатыми переходами или фланцевые клапаны диаметром 225 мм с пластинчатыми переходами.
Значения коэффициентов ζВ * и ζВ отнесены к скорости воздуха во внутреннем сечении воздуховода FB = π • D2/4. Значения коэффициентов местного сопротивления ζкл, отнесенные к скорости в проходном сечении клапана Fкл, рассчитываются по формуле: ζкл= ζВ (Fкл/FB)2, где Fкл - площадь проходного сечения клапана, определяемая по таблице или по формуле Fкл = D • (0,785 D - 27)/106, м2
