Противопожарные клапаны КЛОП-2
Описание
Противопожарные нормально открытые (НО) клапаны КЛОП-2 предназначены для предотвращения распространения продуктов горения при пожаре по системам общеобменной вентиляции и кондиционирования с механическим побуждением тяги. В соответствии с СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» НО клапаны устанавливаются в следующих местах указанных систем: на воздуховодах в местах пересечения противопожарных преград и строительных конструкций с нормированным пределом огнестойкости; на поэтажных сборных воздуховодах в местах присоединения их к вертикальному или горизонтальному коллектору; на транзитных сборных воздуховодах непосредственно перед ответвлениями к вентиляторам и т. п.
Данные сертификатов соответствия позволяют устанавливать НО клапаны данного типа в соответствии с требованием п. 6.11 СП 7.13130.2013 как в проемах противопожарных преград и строительных конструкций с нормируемым пределом огнестойкости, так и за их пределами на участке воздуховода с любой стороны указанных конструкций независимо от направления возможного теплового воздействия на клапан, то есть расположения очага пожара по отношению к противопожарной преграде.Противопожарный Клапаны КЛОП-2 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности и взрывоопасных зонах.
Описание устройства
Противопожарные НО клапаны типа КЛОП®-2 изготавливаются в виде пяти модификаций с пределами огнестойкости 60, 90, 120, 180 и 240 мин для всех вариантов их установки, указанных в сертификатах соответствия. Значение предела огнестойкости указывается в скобках в его наименовании, например, КЛОП-2(60). Предел огнестойкости НО клапанов характеризуется буквами EI, то есть потерей плотности и теплоизолирующей способности. Заслонка клапанов заполнена термоизоляцией.
Выполнение требований п. 6.11 СП 7.13130.2013 и ГОСТ Р 53301 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость» к размещению закрытой заслонки при монтаже клапанов КЛОП®-2 обеспечивается путем смещения привода клапанов за пределы закрытой заслонки.
Конструкция и технические особенности КЛОП-2
Клапаны КЛОП-2(60/90/120) выпускаются только «канального» типа прямоугольного сечения с двумя фланцами. Клапаны КЛОП-2(180/240) изготавливаются только прямоугольного сечения. Привод устанавливается снаружи корпуса, изготавливаемого из оцинкованной стали. Клапаны КЛОП-2 изготавливаются в обычном (общепромышленном) и морозостойком исполнении. Клапаны в обычном исполнении имеют вид климатического исполнения У3 по ГОСТ 15150-79, а в морозостойком исполнении – УХЛ2. «Морозостойкие» клапаны могут устанавливаться на границе «улица-помещение» при отсутствии прямого воздействия атмосферных осадков.
На противопожарных НО клапанах КЛОП-2 устанавливаются электромагнитные приводы (пружинные приводы с электромагнитной защелкой) или электромеханические приводы BELIMO с возвратной пружиной. Основным недостатком электромагнитных приводов является необходимость ручного возврата заслонки в открытое положение после срабатывания. Электромагнитные приводы устанавливаются на НО клапанах КЛОП-2(60/90/120), а электромеханические приводы – на клапанах КЛОП-2 всех пределов огнестойкости. На НО клапанах с электромагнитным приводом в качестве дублирующего термочувствительного элемента устанавливается тепловой замок, а на клапанах с электромеханическим приводом – терморазмыкающее устройство (ТРУ). Указанные типы приводов удовлетворяют требованиям части 2 статьи 138 «Технического регламента о требованиях пожарной безопасности» и п. 6.24 СП 7.13130.2013, предъявляемым к способам управления противопожарными НО клапанами.
Основные отличительные особенности
- повышенная надежность защитных функций при пожаре (повышенная надежность достигается за счет смещения привода от оси вращения заслонки, что исключает необходимость защиты привода специальным кожухом как при установке клапанов непосредственно в проеме строительной конструкции с нормированным пределом огнестойкости, так и за ее пределами на участке огнестойкого воздуховода. Наличие защитного кожуха, являющегося обязательным элементом конструкции НО клапанов с приводом, установленным на оси заслонки, снижает огнестойкость противопожарной преграды или наружной огнезащиты в месте установки клапана);
- высокое аэродинамическое качество (значительно пониженные по сравнению с канальными клапанами других производителей потери давления на клапанах КЛОП-2(60/90/120), что особенно актуально для небольших клапанов с размером В ≤ 300 мм;
- простота и удобство монтажа (установка клапанов в огнестойкой конструкции и нанесение огнезащиты на часть поверхности корпуса при их установке за пределами конструкции осуществляется аналогично обычному участку воздуховода).
Предел огнестойкости клапанов
Режим | КЛОП-2 (60) | КЛОП-2 (90) | КЛОП-2 (120) | КЛОП-2 (180) | КЛОП-2 (240) |
---|---|---|---|---|---|
Нормально открытый | EI 60 | EI 90 | EI 120 | EI 180 | EI 240 |
Нормально закрытый | EI 60 | EI 90 | EI 120 | EI 180 | EI 240 |
Дымовой клапан | E 60 | E 90 | E 120 | E 180 | E 240 |
Схемы конструкций КЛОП-2

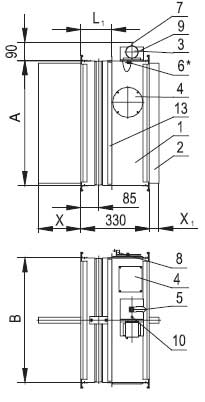

1 – корпус клапана; 2 – заслонка; 3 – привод; 4 – смотровой люк; 5 – указатель положения заслонки; 6* – тепловой замок; 7 – квадратный хвостовик; 8 – ключ; 9 – блок фиксации заслонки в исходном положении (с тепловым замком в НО клапанах прямоугольного сечения); 10 – рычаг ручного срабатывания электромагнитного привода; 11* – блок ТРУ с кнопкой контроля работоспособности клапана (для НО клапанов с электромеханическим приводом BELIMO); 12 – гнездо под ключ для ручного взвода пружины электромеханического привода; 13 – уголок, ограничивающий часть поверхности клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой.

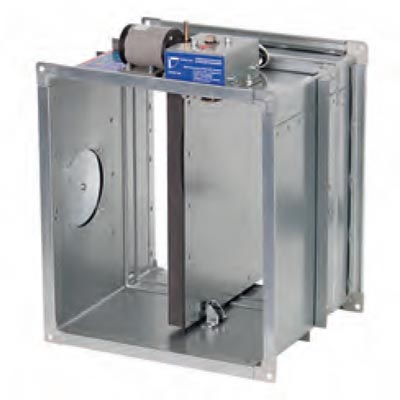

Клапаны КЛОП-2(60/90/120) с электромагнитным приводом

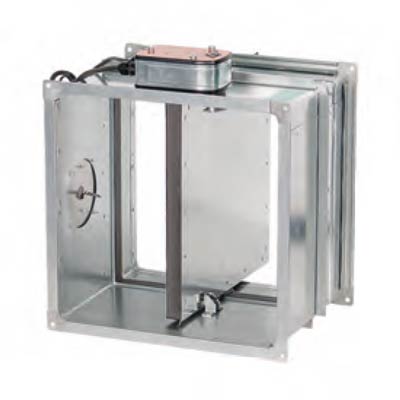

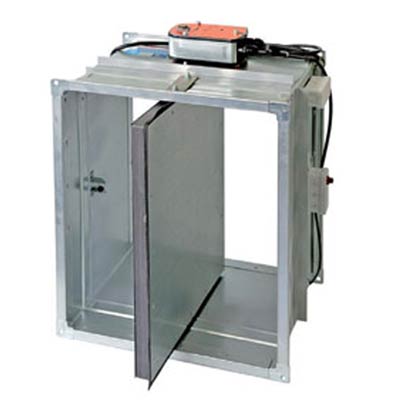

Клапаны КЛОП-2(60/90/120) с приводом BELIMO
Клапаны КЛОП-2(180/240) с приводом BELIMO
