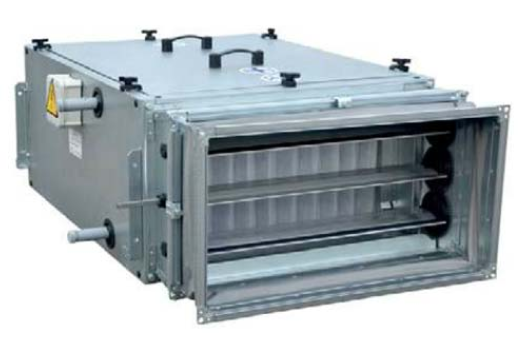

Подвесные компактные установки SkyStar-EC
Описание
Компактные энергоэффективные подвесные приточные установки SkyStar-EC, производительностью от 500 м3/час до 4000 м3/час - это серийно производимый продукт, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха. Идеальное решение для вентиляции помещений с ограниченным пространством и высокими требованиями по шуму.
Подвесные приточно-вытяжные установки SkyStar-EC выпускаются в 2 модификациях: SkyStar-HE-EC, SkyStar-WH-EC с электрическим и водяным нагревателями соответственно. Нагреватели рассчитаны на нагрев воздуха от - 35 ºС до + 18 ºС при максимальной производительности вентилятора, что идеально подходит для создания комфортных условий в климатической полосе Беларуси.
Приточно-вытяжные установки SkyStaг-EC комплектуются одно и трехфазными двигателями. Эти установки обеспечивают фильтрацию, подогрев и подачу свежего воздуха в помещения. Идеальное решение для вентиляции в помещениях с ограниченным пространством и высокими требованиями по шуму. Длина различных комплектов и их масса представлены на схемах. К длине каждого комплекта следует прибавить размеры: воздушного клапана - 190 мм, гибких вставок - 2х150 мм. Толщина боковых панелей - 50 мм, инспекционных - 20 мм.
Электродвигатель
Вентиляторы с электронно- коммутируемым двигателем обеспечивают надежную работу и минимальные шумовые характеристики при оптимальном энергопотреблении.
| DFDF | DFDF | DFDF | DFDF | DFDF | DFDF | DFDF | DFDF | DFDF | DFDF |
Характеристика
SkyStar-2
SkyStar-4
Напряжение, В
230
380
Рдвиг., кВт
0,44
2,2
Обороты
2020
3550
Iном, А
2,3
3,6
Iпуск, А
1,65
2,8
Водяной нагреватель
Корпус изготовлен из оцинкованного листа. Трубные коллекторы сварены из стальных трубок с поверхностной обработкой синтетической краской. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,1 мм., натянутых на медные трубки.
Стандартное исполнение двух или трех рядное с чередующейся геометрией. Использованные материалы обеспечивают длительный срок службы и надежность работы. Нагреватели испытаны на герметичность воздухом при давлении 2 МПа в течении 5 минут под водой.
Макс. температура воды
135 °С
Макс. давление воды
1,6 МПа
Фильтр
Все предлагаемые установки SkyStaг-EC имеют карманный фильтр, смонтированный на легко выдвигаемых направляющих. Начальное сопротивление чистого фильтра 50 Па. Фильтры используются для очистки воздуха при кондиционирования воздуха и вентиляции промышленных и общественных зданий при температуре окружающей среды от - 40 °С до +70 °С.
Электрический нагреватель
Электрические калориферы предназначены для нагрева потока воздуха в системах приточной вентиляции. В установках с электрическим нагревателем стандартно смонтирован термостат против перегрева нагревателя.
Напряжение, В
3х400
Макс. давление воды
1,6 МПа
Комплект автоматики Комплект для HW:
Наименование
Тип
Кол-во
Щит управления
Ventcontrol
1
Пульт упраления
Zt-033
1
Датчик температуры канальный
T-A
1
Датчик температуры накладной
1,65
1
Термостат
1,65
1
Датчик давления
1,65
1
Сервопривод заслонки
1,65
1
Смесительный узел
1,65
1
Электродвигатель
Все предлагаемые установки SkyStaг-EC имеют карманный фильтр, смонтированный на легко выдвигаемых направляющих. Начальное сопротивление чистого фильтра 50 Па. Фильтры используются для очистки воздуха при кондиционирования воздуха и вентиляции промышленных и общественных зданий при температуре окружающей среды от - 40 до +70 °С.
Характеристика
SkyStar-2
SkyStar-4
Напряжение, В
230
380
Рдвиг., кВт
0,44
2,2
Обороты
2020
3550
Iном, А
2,3
3,6
Iпуск, А
1,65
2,8
Комплект автоматики Комплект для HE:
Наименование
Тип
Кол-во
Щит управления
Ventcontrol
1
Пульт упраления
Zt-033
1
Датчик температуры канальный
T-A
1
Датчик температуры накладной
1,65
1
Термостат
1,65
1
Датчик давления
1,65
1
Сервопривод заслонки
1,65
1
Смесительный узел
1,65
1

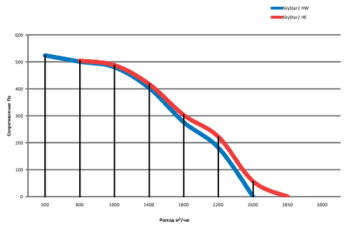

Характеристики приточно-вытяжных установок SkyStaг2-EC:

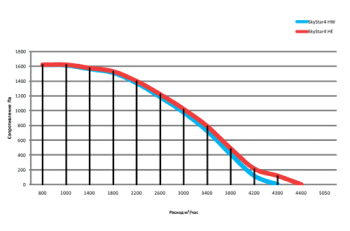

Характеристики приточно-вытяжных установок SkyStaг4-EC:
