Тепловентиляторы Sonniger
Скачать PDF каталог
Описание
Ключевые особености:
- Резкое снижение затрат по сравнению с традиционным водяным отоплением
- Эффективная работа на всех скоростях
- Энергосберегающий электромотор с классом защиты IP54
- Тихая работа
- Гарантия 5 лет*
*Полые условия гарантии изложены в паспорте на оборудование
Элементы управления и автоматики
Пульт COMFORT
Управляет температурой и мощностью воздушного потока. К одному пульту можно подключить до 6 тепловентиляторов HEATER CONDENS CR ONE, до 3-х HEATER CONDENS CR1, CR2, CR3, или до 2-х HEATER CONDENS МАХ. Класс защиты IP20.
Пульт INTELLIGENT
Недельный программируемый термостат. Подключение к сетям ВМЅ. Класс защиты IP20. К пульту можно подключить до 4-х CR ONE, или до 2-х CR1, CR2, CR3, или 1 CR PRO. Опция: выносной температурный датчик NTC 10K IP54,

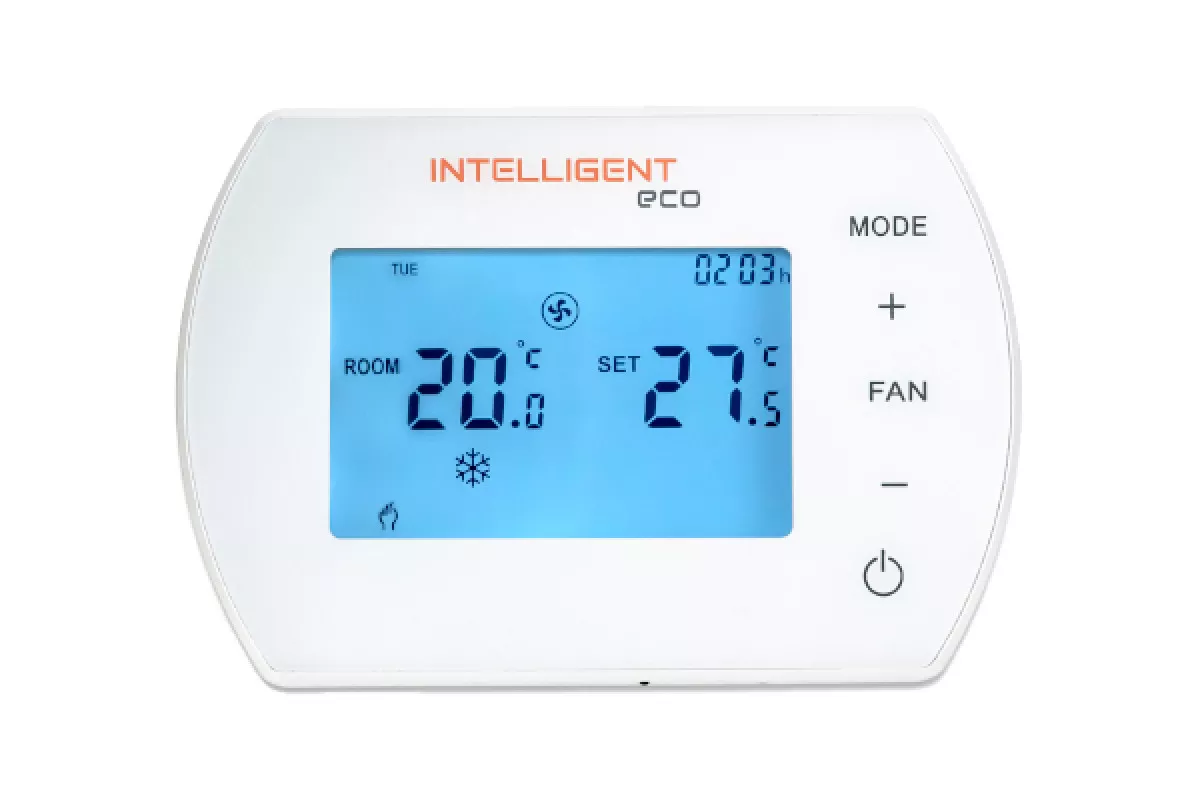

Пульт INTELLIGENT Wi-Fi
Беспроводное управление с помощью приложения на телефоне, автоматическое переключение в зависимости от температуры в помещении. Подключение к сетям ВМЅ. Класс защиты IP20. К пульту можно подключить до 4-х CR ONE, или до 2-х CR1, CR2, CR3, или 1 CR PRO.

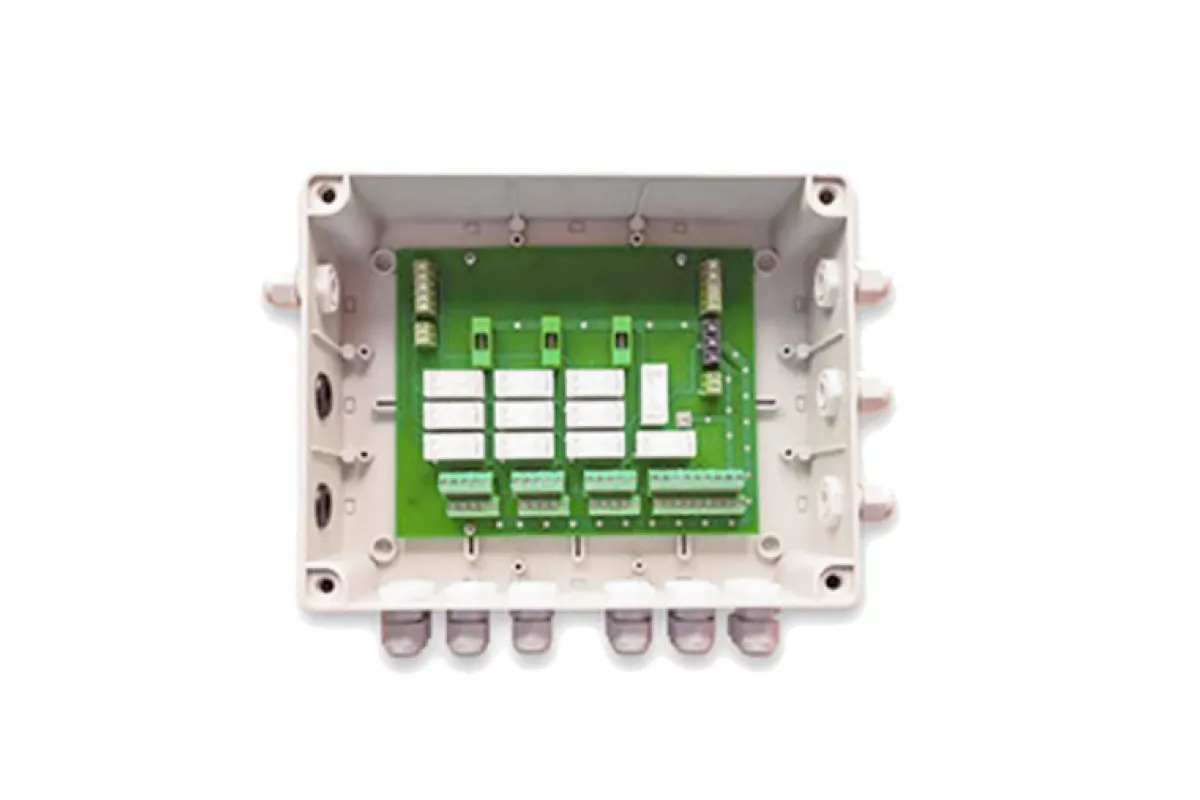

Splitter Multi 6
Позволяет подключить до 6 тепловентиляторов или завес к одному пульту COMFORT или INTELLIGENT, Блоки можно соединять каскадно и подключать до 60 агрегатов. Класс защиты IP65.

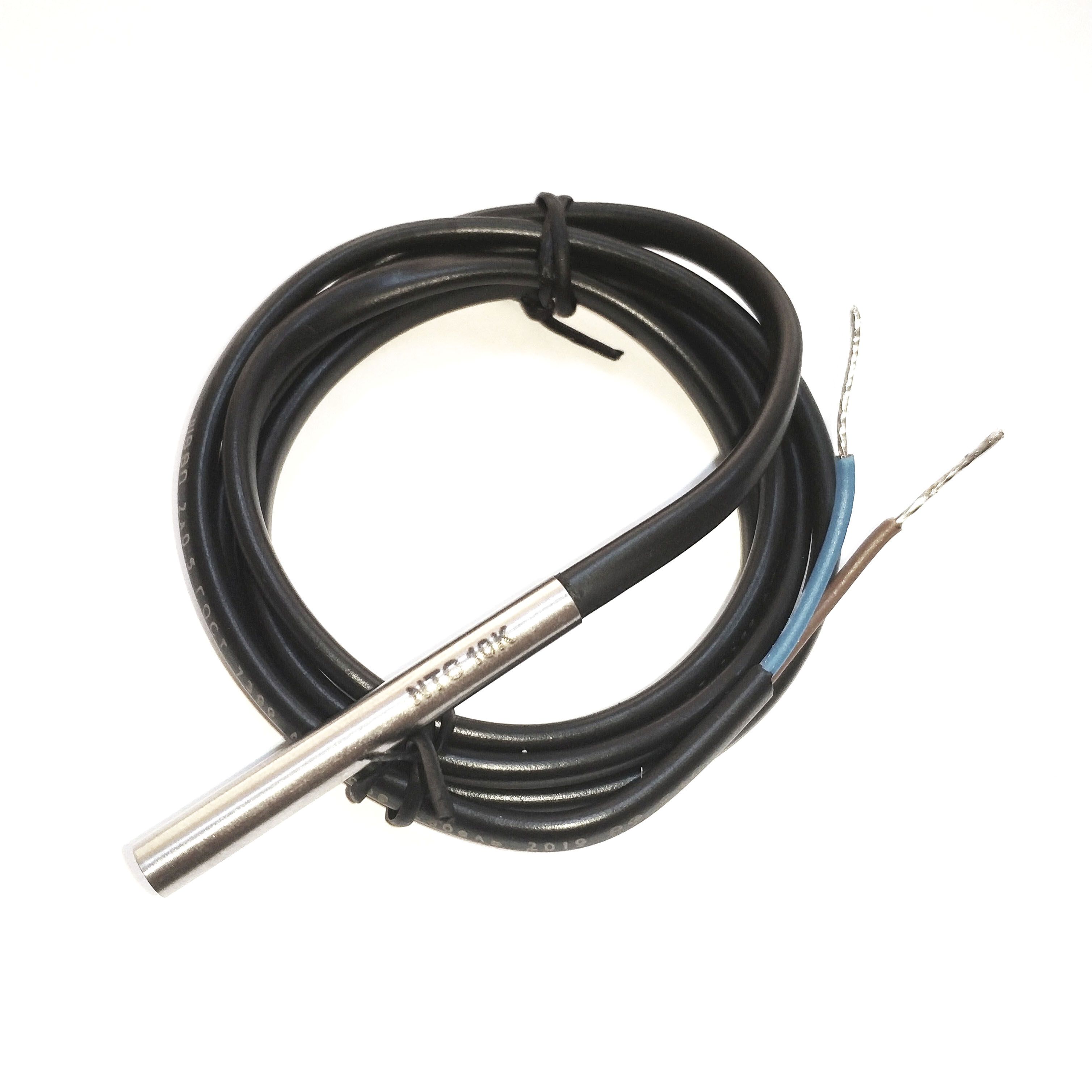

Внешний температурный датчик NTC 10K 6х50 мм ІР54
Кабель 5 м в комплекте. Сечение 0,75 мм². Максимальная удаленность датчика 30 м. Класс защиты IP54.

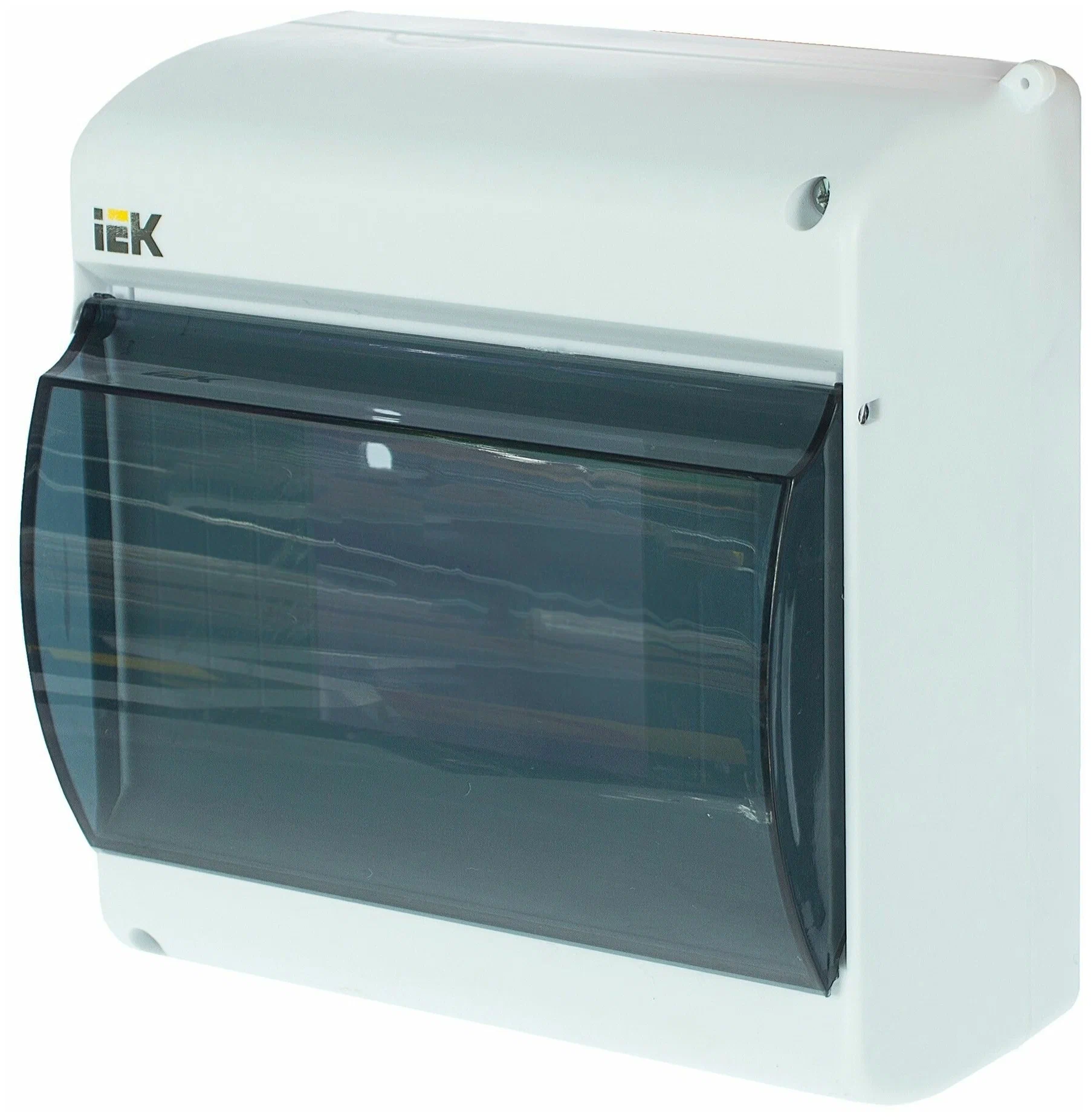

Щит распределительный навесной, IP65
Для использования панели управления Intelligent в объектах с
классом IP54 и выше. Степень пылевлагозащиты IP65.
Способ монтажа: навесной. Материал: полипровилен.

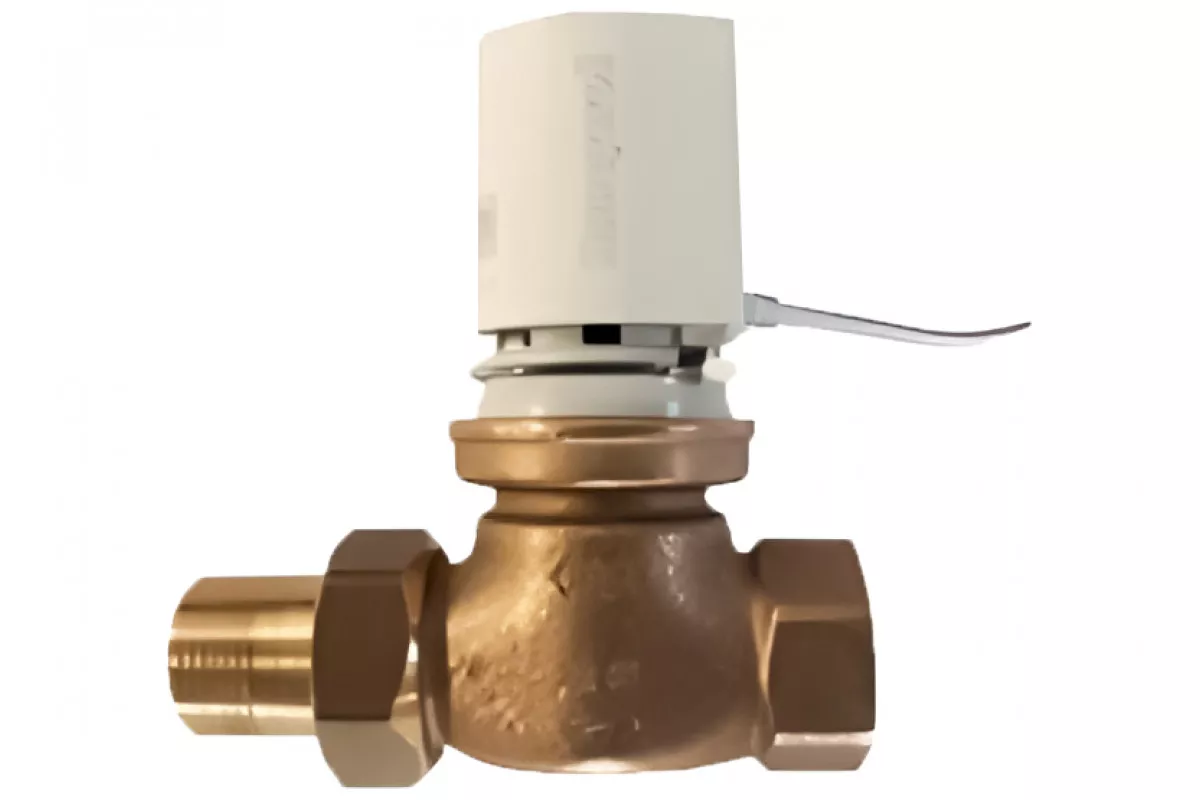

Клапан с сервоприводом
Регулирует поток теплоносителя. Подключается к пультам управления COMFORT или INTELLIGENT, либо к блоку SPLITTER MULTI 6.

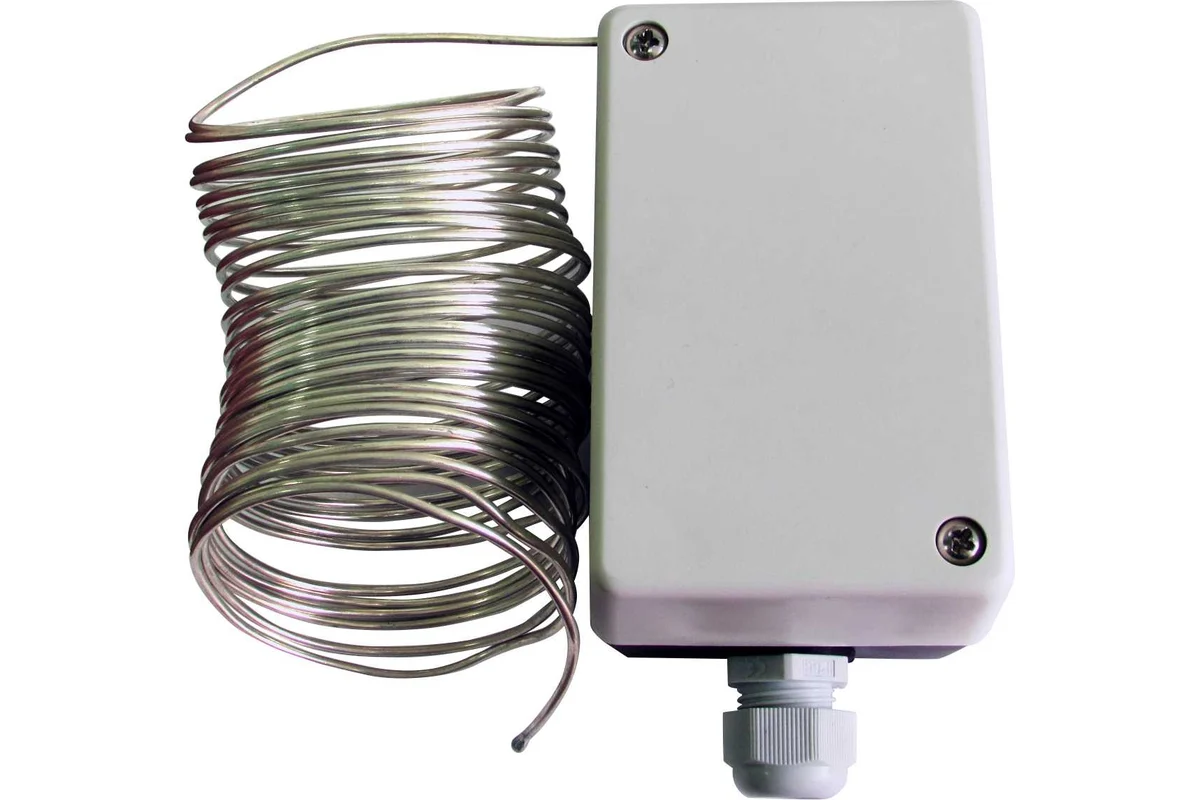

Термостат от замораживания
Длина капилляра 1,6 м. Минимальный радиус изгиба капилляра 5 мм. Питание 24-230 В. Температура уставки от +5 до +65

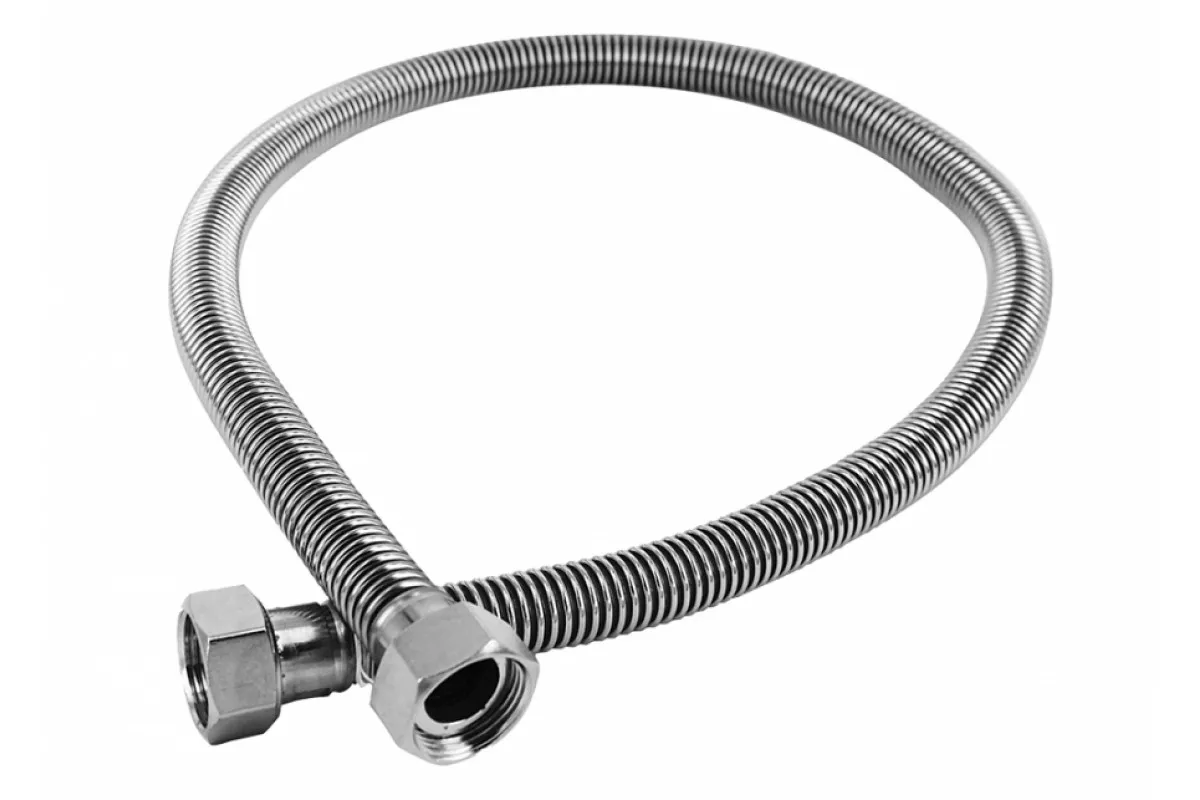

Шланг сильфонный
Простое подключение к магистрали водяного отопления. Изготовлен из нержавеющей стали. Накидные гайки в комплекте.

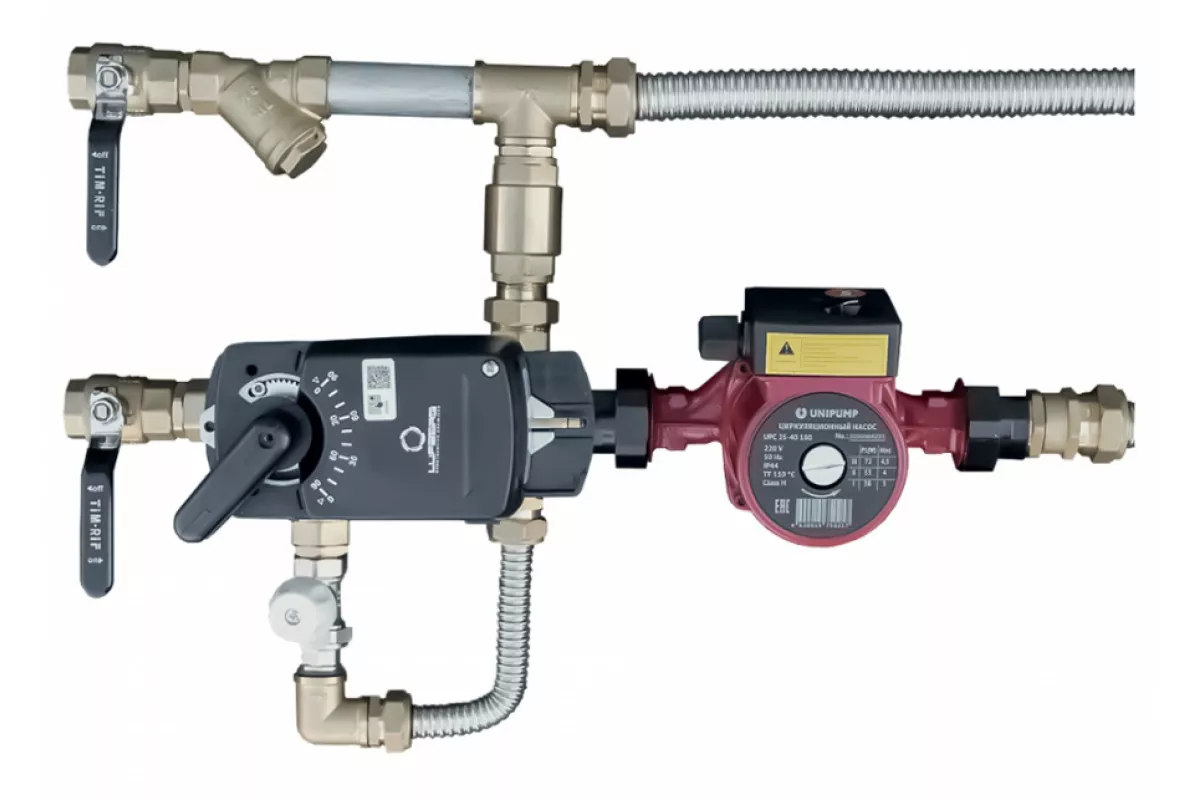

Узел регулирования завес SUS
Готовый комплект для регулирования тепловой мощности завесы. Диаметр подключения 3/4", 1" и 1,1/4". Класс пылевлагозащиты IP55. Максимальная температура 130 °С. Допустимое максимальное давление 1,2 МПа. Куз - от 1,75 до 16,0 м3/ч.

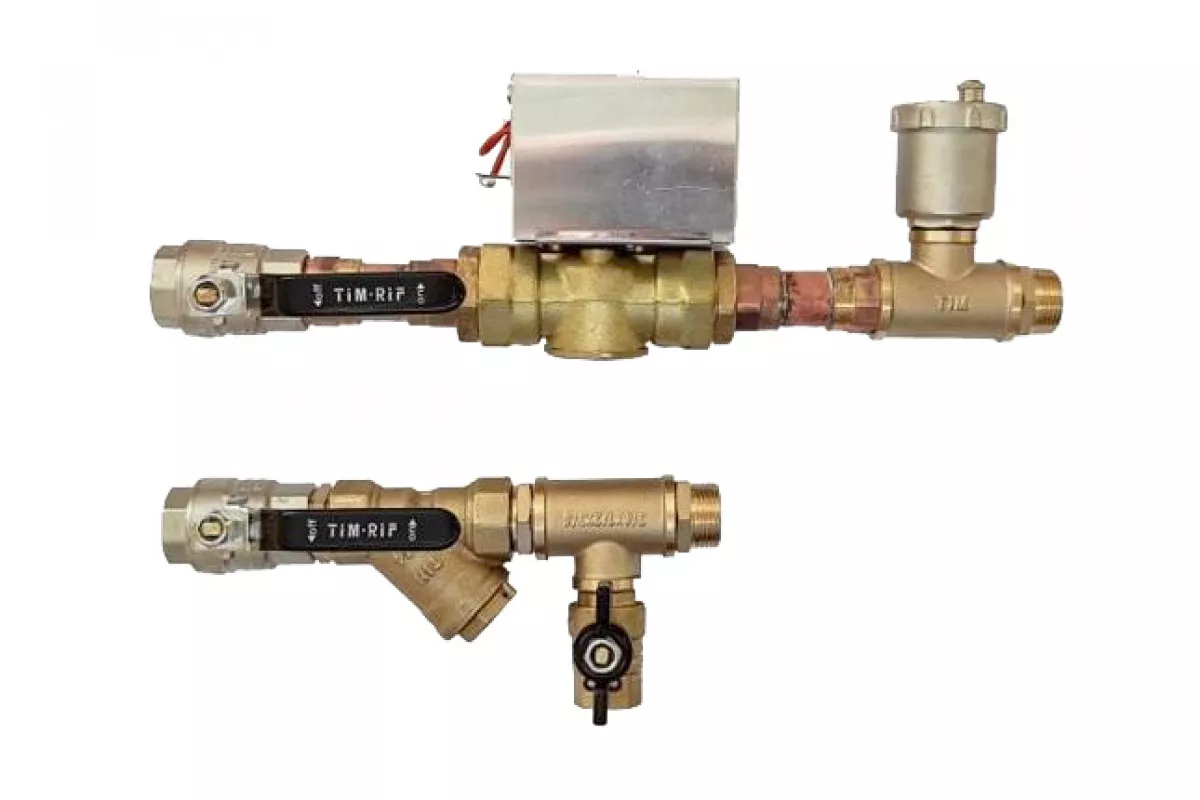

Комплект для подключения 7 в 1 (SUR) для CR ONE, CR, CR PRO, GUARD PRO
Область рабочих температур от -10 до +40°C. Степень
пылевлагозащищенности ІР 55.
Габаритные размеры 350х250х100 мм.
Максимальная температура 130 °С.
Максимальное допустимое давление 1,2 МПа.
Минимальное рабочее давление 0,2 МПа. Kvs-2,6 м3/ч (CR, CR ONE),
Kvs-5,2 м3/ч (CR PRO, GUARD PRO)

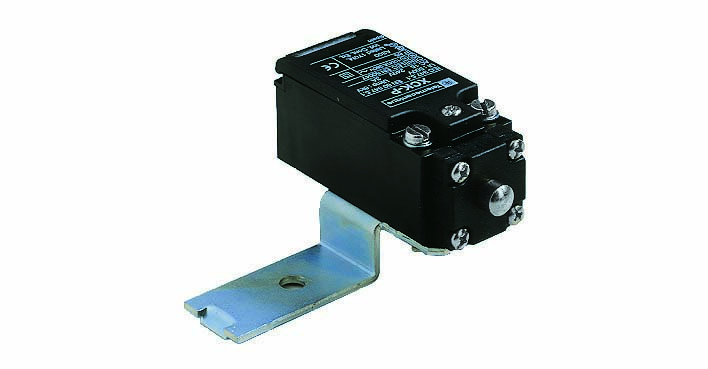

Дверной выключатель
Рабочая температура от 25 до +70. Тип №С нормально закрытый. Номинальный ток 6А. Класс защиты IP67.

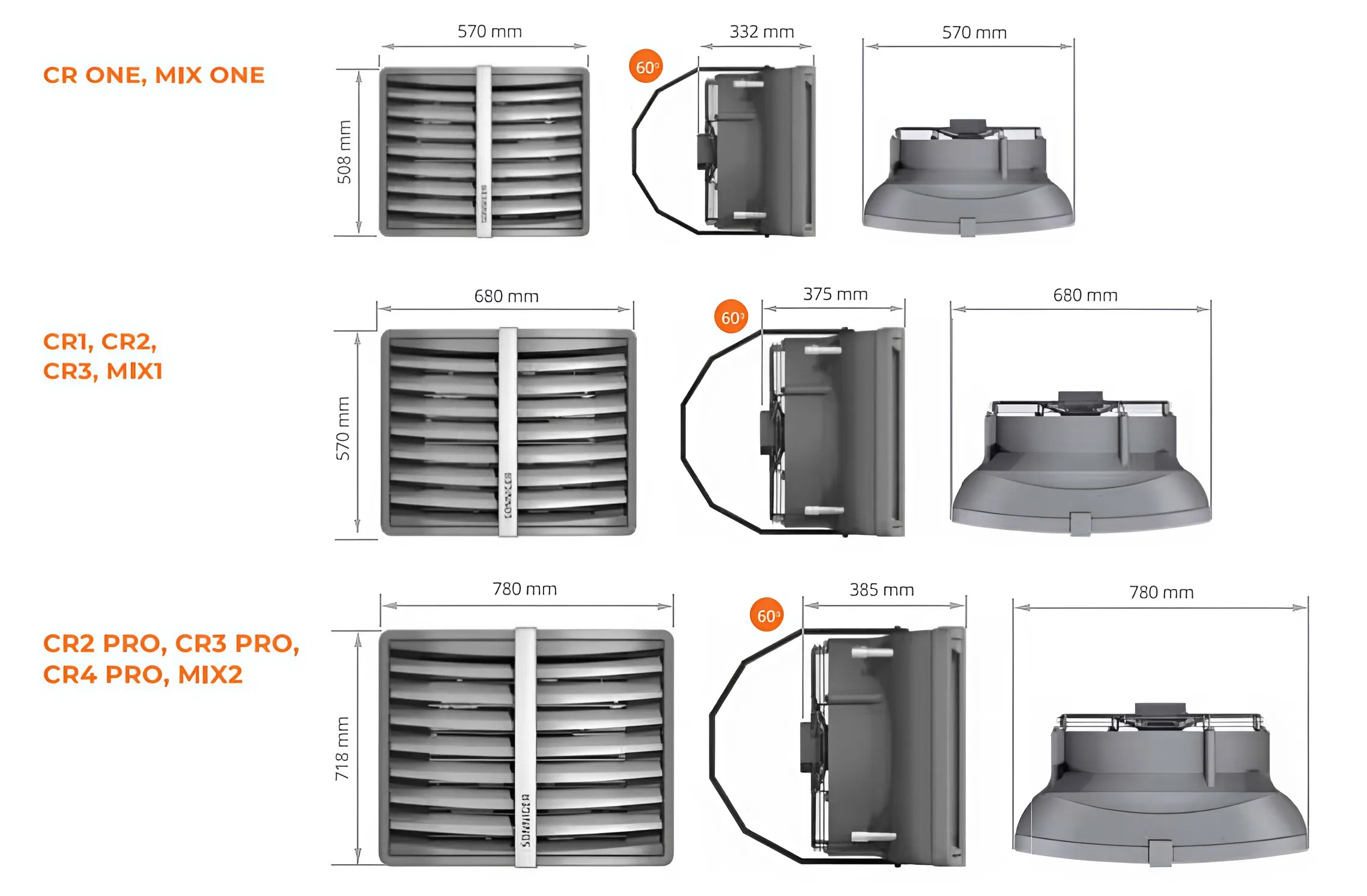

Модельный ряд
| Модельный ряд | CR ONE | CR1 | CR2 | CR3 | CR2 PRO | CR3 PRO | CR4 PRO | MIX ONE | MIX 1 | MIX2 |
| Диапазон мощности нагрева*, кВт | 5-25 | 10-35 | 15-50 | 20-70 | 25-70 | 35-95 | 40-120 | - | - | - |
| Производительность при 90/70 °С, кВт | 19 | 23 | 39 | 50 | 55 | 74 | 94 | |||
| Производительность при 70/50 °С, кВт | 13 | 16 | 26 | 35 | 40 | 53 | 68 | |||
| Производительность при 50/30 °С, кВт | 7 | 9 | 13 | 20 | 25 | 32 | 42 | |||
| Максимальный расход воздуха, м3/ч | 1600 | 3900 | 3350 | 2950 | 5700 | 5600 | 5100 | 2350 | 4800 | 7200 |
| Рядность теплообменника | 2 | 1 | 2 | 3 | 2 | 3 | 3 | - | - | - |
| Макс.дальность возд.потока**, м | 14 | 24 | 21 | 19 | 26 | 25 | 23 | 8*** | 13*** | 16*** |
| Электропотребление, В/А | 230/0.58 | 230/1.08 | 230/1.08 | 230/1.08 | 230/2.2 | 230/2.2 | 230/2.2 | 230/0.58 | 230/1.08 | 230/2.2 |
| Масса без воды / с водой, кг | 9.6/10.7 | 10.8/11.9 | 12.7/14.8 | 14.5/16.9 | 23.6/25.2 | 25.2/27.4 | 25.5/28.0 | 7.5 | 9.2 | 15.8 |
