Вентилятор радиальный ВЦ-5-35, ВЦ-5-45, ВЦ-5-50
Описание
- ТУ 4861-001-85589750;
- Среднего давления, одностороннего всасывания;
- Корпус – спиральный поворотный;
- Количество лопаток рабочего колеса: ВЦ 5-35 – 9, ВЦ 5-45 – 10, ВЦ 5-50 – 10;
ВЦ 5-35, 5-45, 5-50 – это вентиляторы среднего давления, которые используются для установки в вентиляционных системах стационарного типа, отопления, кондиционирования; в пневмотранспортных системах пищевой промышленности, перемещающих сыпучие/гранулированные материалы; технологических установках.
Данное оборудование рассчитано на перемещение неагрессивных воздушных, газопаровоздушных сред, имеющих температуру до 80°С, содержащих до 0.1 г/м3 твердых примесей, без липких и/или волокнистых включений. Одновременный запуск нескольких вентиляционных приборов этого типа без создания сети не рекомендован. Работа прибора на всасывание требует на выходе наличия диффузора.
Вентилятор радиальный: условия эксплуатации
ВЦ 5-35, 5-45 и 5-50 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.
Индекс | Назначение | материал |
---|---|---|
- | Общепромышленное исполнение | углеродистая сталь |
К1 | Коррозионностойкое исполнение | нержавеющая сталь |
В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы центробежные марок ВЦ 5-35, 5-45, 5-50 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.
Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.
Технические характеристики
Марка вент. |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Масса, кг |
Виброизол. |
Виброизол. |
Частота вращ., об/мин. |
Р, кВт |
Тип* |
Произ-ть, 103 х м3/час |
Полное давление, Па |
Марка |
кол-во в компл. |
||
ВЦ 5-35 №3,55 |
3000 |
0,75 |
71А2 |
0,5-0,9 |
1870-1600 |
66 |
ВР 201 |
6 |
ВЦ 5-35 №3,55 |
3000 |
1,1 |
71В2 |
0,5-1,75 |
1870-1300 |
67 |
ВР 201 |
6 |
ВЦ 5-35 №4 |
3000 |
2,2 |
80В2 |
0,85-2,3 |
2750-1970 |
94 |
ВР 201 |
6 |
ВЦ 5-35 №8 |
1500 |
11,0 |
132М4 |
5,0-12,0 |
2900-2060 |
403 |
ВР 203 |
6 |
ВЦ 5-35 №8,5 |
1500 |
11,0 |
132М4 |
4,2-10,5 |
3300-2360 |
403 |
ВР 203 |
6 |
ВЦ 5-45 №4,25 |
3000 |
4,0 |
100S2 |
1,7-4,5 |
2750-1900 |
145 |
ВР 202 |
6 |
ВЦ 5-45 №8 |
1500 |
11,0 |
132М4 |
6,5-12,0 |
2650-2300 |
407 |
ВР 203 |
6 |
ВЦ 5-45 №8,5 |
1500 |
15,0 |
160S4 |
8,0-17,0 |
3140-2300 |
476 |
ВР 203 |
6 |
ВЦ 5-50 №8 |
1500 |
15,0 |
160S4 |
10,0-20,0 |
2650-2260 |
507 |
ВР 203 |
8 |
ВЦ 5-50 №8 |
1500 |
18,5 |
160М4 |
11,0-28,0 |
2750-1500 |
527 |
ВР 203 |
8 |
ВЦ 5-50 №9 |
1500 |
30,0 |
180М4 |
16,0-35,0 |
3170-2260 |
695 |
ВР 203 |
8 |

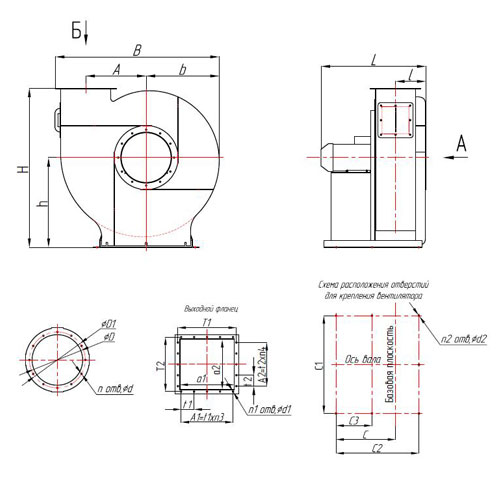

Габаритно-присоединительные размеры
Тип вент. | H, мм | B, мм | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | D, мм | D1, мм | L, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ВЦ 5-35-3,55 | 586 | 580 | 205 | 112 | --- | 247 | 360 | 316 | 170 | 139 | 182 | 478 |
ВЦ 5-35-4 | 682 | 638 | 228 | 112 | 112 | 297 | 450 | 389 | 200 | 174 | 219 | 554 |
ВЦ 5-35-8 | 1365 | 1400 | 575 | 375 | 250 | 482 | 810 | 643 | 330 | 352 | 405 | 852 |
ВЦ 5-35-8,5 | 1365 | 1400 | 575 | 375 | 250 | 482 | 810 | 643 | 330 | 352 | 405 | 852 |
ВЦ 5-45-4,25 | 765 | 752 | 268 | 112 | 112 | 438 | 450 | 458 | 230 | 220 | 269 | 656 |
ВЦ 5-45-8,5 | 1418 | 1460 | 536 | 375 | 250 | 530 | 870 | 738 | 320 | 444 | 497 | 948 |
ВЦ 5-50-8 | 1300 | 1470 | 520 | 480 | 320 | 656 | 870 | 910 | 360 | 557 | 629 | 1200 |
ВЦ 5-50-9 | 1549 | 1640 | 584 | 480 | 320 | 697 | 930 | 983 | 400 | 626 | 698 | 1265 |
Тип вент. | T1, мм | T2, мм | b, мм | t1, мм | t2, мм | a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
ВЦ 5-35-3,55 | 300 | 141 | 260 | 112 | --- | 156 | 97 | 11,5 | 11,5 | 11 | 335 |
ВЦ 5-35-4 | 219 | 182 | 284 | 112 | 112 | 175 | 138 | 11,5 | 11,5 | 11 | 400 |
ВЦ 5-35-8 | 448 | 300 | 643 | 125 | 125 | 394 | 246 | 11,5 | 11,5 | 14 | 750 |
ВЦ 5-35-8,5 | 448 | 300 | 643 | 125 | 125 | 394 | 246 | 11,5 | 11,5 | 14 | 750 |
ВЦ 5-45-4,25 | 265 | 219 | 334 | 112 | 112 | 221 | 175 | 11,5 | 11,5 | 11 | 450 |
ВЦ 5-45-8,5 | 497 | 405 | 658 | 125 | 125 | 443 | 351 | 11,5 | 11,5 | 14 | 800 |
ВЦ 5-50-8 | 629 | 513 | 614 | 160 | 160 | 559 | 443 | 11,5 | 11,5 | 14 | 800 |
ВЦ 5-50-9 | 698 | 567 | 688 | 160 | 160 | 628 | 497 | 11,5 | 11,5 | 18 | 900 |
Тип вент. | n, шт. | n1, шт. | n2, шт. | n3, шт. | n4, шт. | l, мм |
---|---|---|---|---|---|---|
ВЦ 5-35-3,55 | 8 | 6 | 6 | 1 | --- | 135 |
ВЦ 5-35-4 | 8 | 8 | 6 | 1 | 1 | 165 |
ВЦ 5-35-8 | 8 | 12 | 7 | 3 | 1 | 217 |
ВЦ 5-35-8,5 | 8 | 12 | 7 | 3 | 1 | 217 |
ВЦ 5-45-4,25 | 8 | 8 | 7 | 1 | 1 | 181 |
ВЦ 5-45-8,5 | 12 | 14 | 7 | 3 | 2 | 270 |
ВЦ 5-50-8 | 16 | 14 | 7 | 3 | 2 | 316 |
ВЦ 5-50-9 | 16 | 14 | 7 | 3 | 2 | 343 |
Акустические характеристики
Марка вент. |
Частота вращ., об/мин. |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
LpA, дБА |
||
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||||
ВЦ 5-35 №3,55 |
3000 |
75 |
79 |
80 |
83 |
82 |
81 |
79 |
72 |
87 |
||
ВЦ 5-35 №4 |
3000 |
77 |
81 |
82 |
85 |
84 |
83 |
82 |
77 |
89,5 |
||
ВЦ 5-35 №8 |
1500 |
88 |
90 |
92 |
92 |
91 |
90 |
87 |
81 |
95 |
||
ВЦ 5-35 №8,5 |
1500 |
89 |
91 |
93 |
93 |
92 |
91 |
88 |
82 |
96 |
||
ВЦ 5-45 №4,25 |
3000 |
86 |
88 |
92 |
94 |
91 |
89 |
85 |
81 |
96 |
||
ВЦ 5-45 №8 |
1500 |
97 |
101 |
103 |
100 |
98 |
94 |
90 |
88 |
103 |
||
ВЦ 5-45 №8,5 |
1500 |
97 |
101 |
103 |
100 |
98 |
94 |
90 |
88 |
103 |
||
ВЦ 5-50 №8 |
1500 |
90 |
93 |
101 |
100 |
97 |
96 |
91 |
85 |
102,5 |
||
ВЦ 5-50 №9 |
1500 |
92 |
95 |
103 |
102 |
99 |
98 |
93 |
87 |
104,5 |
Аэродинамические характеристики вентиляторов
