Вентилятор радиальный ВЦ 6-20

Описание
- ТУ 4861-001-85589750;
- Высокого давления, одностороннего всасывания;

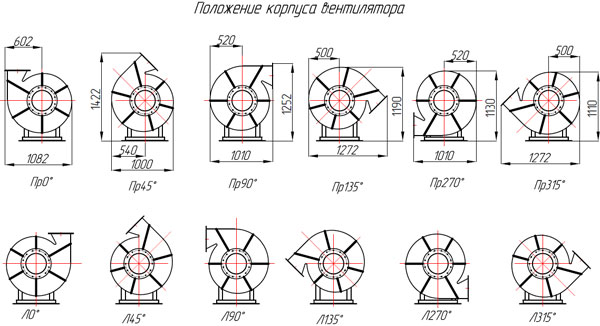

- Корпус – спиральный поворотный, лопатки рабочего колеса – загнутые назад;
- Количество лопаток рабочего колеса – 16;
Вентилятор радиальный высокого давления ВЦ 6-20 эффективно применяется для нагнетания воздуха в вентиляционные системы и системы кондиционирования стационарного типа. Может устанавливаться в зданиях и сооружениях практически любого назначения. Его конструкция рассчитана на перемещение обычных воздушных сред и неагрессивных, невзрывоопасных газовоздушных смесей температурой до +80оС, содержанием пыли до 100 мг/куб.м, без волокнистых/липких компонентов.
Условия эксплуатации
Эффективное применение вентилятора ВЦ 6-20 обеспечивается при эксплуатации в умеренном (тропическом) климате, температуре в пределах -40… +40оС, 2 и 3 категории размещения. Обеспечив двигателю вентилятора надежную защиту, можно размещать его по 1-й категории. Возможно использование в зонах с повышенной сейсмической опасностью.
Исполнение вентилятора радиального
Индекс | Назначение | материал |
---|---|---|
- | Общепромышленное исполнение | углеродистая сталь |
Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды - до +200оС) | углеродистая сталь |
К1 | Коррозионностойкое исполнение | нержавеющая сталь |
К1Ж2 | Коррозионностойкое теплостойкое исполнение | нержавеющая сталь |
В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов | углеродистая сталь, латунь |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Конструктивное исполнение вентиляторов ВЦ 6-20 (№8) подразумевает только один вариант: 1-ю схему, характеризующуюся тем, что рабочее колесо прибора напрессовывается непосредственно на вал его электродвигателя. При необходимости вентиляторы могут комплектоваться виброизоляторами и гибкими вставками.
В зависимости от функционального назначения ВЦ 6-20 различают следующие варианты исполнения: стандартное, теплостойкое, коррозионностойкое, взрывозащищенное. Материалы изготовления каждого вида указаны в таблице.
Аналоги ВЦ 6-20
Аналогичными вентилятору ВЦ 6-20 по своим техническим, аэродинамическим показателям является вентиляционное оборудование следующих типов: вентилятор ВЦ 6-28, радиальный, высокого давления, одностороннего всасывания. Используют вентилятор ВЦ 6-28 в системах вентиляции, кондиционирования и воздушного отопления. Вентиляторы ВЦ 6-28 могут иметь правое и левое вращение.

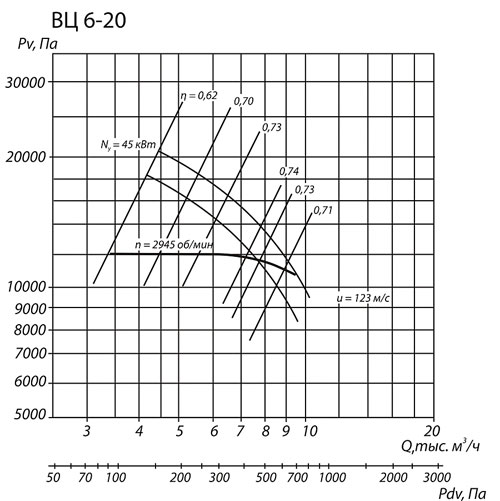

Технические характеристики вентилятора радиального ВЦ 6-20
Марка вент. |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Масса**, кг |
Виброизол. |
Виброизол. |
Частота, об/мин. |
Р, кВт |
Тип* |
Произв-ть, тыс. м³/час |
Полное давление, Па |
Марка |
кол-во в компл. |
||
ВЦ 6-20 №8 |
3000 |
37,0 |
200M2 |
4,0-7,6 |
12000-11800 |
550 |
ДО-42 |
6 |
ВЦ 6-20 №8 |
3000 |
45,0 |
200L2 |
4,0-9,5 |
12000-10500 |
550 |
ДО-42 |
6 |

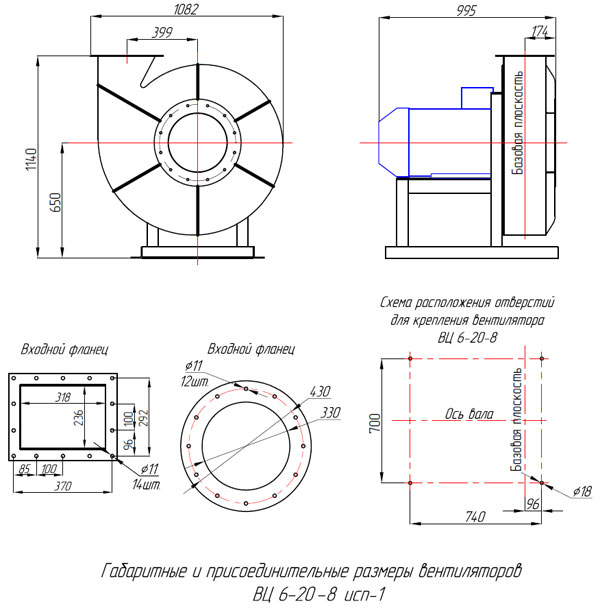

Габаритно-присоединительные размеры вентилятора радиального ВЦ 6-20
Акустические характеристики вентилятора радиального ВЦ 6-20
Марка вент. |
Частота вращ., об/мин. |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
LpA, дБА |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
ВЦ 6-20 №8 |
3000 |
102 |
103 |
108 |
110 |
112 |
109 |
105 |
102 |
116 |
