Вентилятор пылевой ВЦП 7-40

Описание
Пылевой вентилятор ВЦП 7-40 применяется для удаления древесных стружек и опилок, отсос металлической пыли от станков, системы пневмотранспорта зерна и при производстве круп, удаление пыли и шлаков при сварочном производстве, системы отбора запыленного воздуха при производствецемента и железобетонных конструкций.
Вентиляторы ВЦП 7-40 могут применяться при работе с воздушной и газовоздушной средой, концентрация загрязнения которой не превышает 600 г/м3. Предельно допустимая температура рабочей среды - +80°С. Наличие в воздухе взрыво- , огнеопасных, а также липких, волокнистых и химически агрессивных по отношению к металлам компонентов не допускается.
Вентилятор ВЦП 7-40 выпускается в общепромышленном, коррозионностойком и взрывозащищенном исполнении по двум конструктивным схемам присоединения привода к рабочему колесу центробежного вентилятора:
- напрямую (схема №1);
- посредством ременной передачи (схема №5).
Исполнение вентилятора радиального
Индекс | Назначение | материал |
---|---|---|
-(П) | Пылевое, общепромышленное исполнение | углеродистая сталь |
К1 | Пылевое, коррозионностойкое исполнение | нержавеющая сталь |
ПВ1 | Пылевое, взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
ПВ4 | Пылевое, взрывозащищенное, коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
Аналоги вентилятора
Вентиляторы пылевые ВРП 115-45, ВР 140-40, ВР 100-45, ВР 6-45 могут быть заменены аналогичным вентилятором ВЦП 7-40 со схожими аэродинамическими характеристиками.
Технические характеристики
Вентилятор пылевой центробежный ВЦП 7-40 среднего давления одностороннего всасывания предназначен для работы с запыленными воздушными и газовоздушными средами и может использоваться в системах вентиляции общего назначения, а также в составе технологических установок различного назначения.
Центробежный вентилятор пылевой ВЦП 7-40 предназначен для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 1 кг/м3 при отсутствии липких веществ и волокнистых материалов.
Технические характеристики вентилятора пылевого
Технические характеристики вентилятора пылевого ВЦП 7-40 |
||||||||||
ВЦП 7-40 |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Виброизол. |
Виброизол. |
Масса не более, кг |
Vвент, м3 |
|
Тип |
Р, кВт |
Частота вращ., мин-1 |
Произ-ть, 103 х м3/сек |
Полное давление, Па |
Тип |
Кол-во |
|
|||
№2,5 схема 1 |
5А80МА2 |
1,5 |
2850 |
0,73-1,4 |
1130-1040 |
ДО38 |
4 |
23 |
1,2 |
|
№2,5 схема 1 |
5А80МВ2 |
2,2 |
2850 |
0,73-1,5 |
1130-860 |
ДО38 |
4 |
24,5 |
1,2 |
|
№3,15 схема 1 |
5А80МВ2 |
2,2 |
2800 |
1,53-2,8 |
1790-1650 |
ДО38 |
4 |
36 |
1,8 |
|
№3,15 схема 1 |
АИР90L2 |
3 |
3000 |
1,53-3,3 |
1790-1150 |
ДО38 |
4 |
37 |
1,8 |
|
№3,15 схема 1 |
АИР100S2 |
4 |
2850 |
1,53-3,3 |
1790-1150 |
ДО38 |
4 |
38 |
1,8 |
|
№4 схема 1 |
АИР100S2 |
4 |
2870 |
2,5-4,9 |
2790-2700 |
ДО39 |
4 |
54 |
2,2 |
|
№4 схема 1 |
АИР100L2 |
5,5 |
2870 |
2,5-6,2 |
2790-1650 |
ДО39 |
4 |
70,5 |
2,2 |
|
№4 схема 1 |
АИР112М2 |
7,5 |
3000 |
2,5-6,2 |
2790-1650 |
ДО39 |
4 |
81 |
2,2 |
|
№5 схема 1 |
АИР112МА6 |
3 |
1000 |
2,2-5,0 |
1020-780 |
ДО40 |
4 |
120 |
3,8 |
|
№5 схема 1 |
АИР112М4 |
5,5 |
1450 |
2,2-5,0 |
1020-780 |
ДО40 |
4 |
165 |
3,8 |
|
№5 схема 1 |
АИР132S4 |
7,5 |
1500 |
2,2-5,2 |
1020-780 |
ДО40 |
4 |
182 |
3,8 |
|
№5 схема 1 |
АИР132М4 |
11 |
1500 |
2,2-5,2 |
1020-780 |
ДО40 |
4 |
220 |
3,8 |
|
№5 схема 1 |
АИР160S4 |
15 |
1500 |
2,2-5,2 |
1020-780 |
ДО40 |
4 |
280 |
3,8 |
|
№5 схема 5 |
АИР112М4 |
5,5 |
1620 |
2,4-5,5 |
1280-970 |
ДО42 |
6 |
351 |
3,8 |
|
№5 схема 5 |
АИР112М4 |
5,5 |
1810 |
2,7-6,2 |
1600-1220 |
ДО42 |
6 |
360 |
3,8 |
|
№5 схема 5 |
АИР112М4 |
5,5 |
2030 |
3,0-5,2 |
2000-1840 |
ДО42 |
6 |
362 |
3,8 |
|
№5 схема 5 |
АИР132S4 |
7,5 |
1631 |
3,0-7,3 |
2000-1600 |
ДО42 |
6 |
366 |
3,8 |
|
№5 схема 5 |
АИР132S4 |
7,5 |
1813 |
3,0-7,3 |
2000-1600 |
ДО42 |
6 |
368 |
3,8 |
|
№5 схема 5 |
АИР132S4 |
7.5 |
2030 |
3,4-7.3 |
2550-1600 |
ДО42 |
6 |
387 |
3,8 |
|
№5 схема 5 |
АИР132S4 |
7.5 |
2285 |
3,4-5.8 |
2550-2350 |
ДО42 |
6 |
389 |
3,8 |
|
№5 схема 5 |
АИР132M4 |
11 |
1637 |
3,7-7.2 |
3250-2700 |
ДО42 |
6 |
393 |
3,8 |
|
№5 схема 5 |
АИР132М4 |
11 |
1819 |
3,7-7,2 |
3250-2700 |
ДО42 |
6 |
395 |
3,8 |
|
№5 схема 5 |
АИР132М4 |
11 |
2037 |
3,7-7,2 |
3250-2700 |
ДО42 |
6 |
398 |
3,8 |
|
№5 схема 5 |
АИР132М4 |
11 |
2285 |
3,4-8,0 |
2550-2000 |
ДО42 |
6 |
411 |
3,8 |
|
№5 схема 5 |
АИР132M4 |
11 |
2575 |
3,7-7,2 |
3250-2700 |
ДО42 |
6 |
422 |
3,8 |
|
№5 схема 5 |
АИР160S4 |
15 |
1611 |
3,7-9,0 |
3250-2450 |
ДО42 |
6 |
430 |
3,8 |
|
№5 схема 5 |
АИР160S4 |
15 |
1812 |
3,7-9,0 |
3250-2450 |
ДО42 |
6 |
432 |
3,8 |
|
№5 схема 5 |
АИР160S4 |
15 |
2030 |
3,7-9,0 |
3250-2450 |
ДО42 |
6 |
434 |
3,8 |
|
№5 схема 5 |
АИР160S4 |
15 |
2256 |
3,7-9,0 |
3250-2450 |
ДО42 |
6 |
438 |
3,8 |
|
№5 схема 5 |
АИР160S4 |
15 |
2575 |
3,7-9,0 |
3250-2450 |
ДО42 |
6 |
476 |
3,8 |
|
№6,3 схема 1 |
АИР132S4 |
7,5 |
1500 |
5,7-9,4 |
1690-1450 |
ДО41 |
4 |
200 |
3,6 |
|
№6,3 схема 1 |
АИР132М4 |
11 |
1450 |
5,7-9,4 |
1690-1450 |
ДО41 |
4 |
245 |
3,6 |
|
№6,3 схема 1 |
АИР160S4 |
15 |
1500 |
5,7-9,4 |
1690-1450 |
ДО41 |
4 |
285 |
3,6 |
|
№6,3 схема 5 |
АИР132S4 |
7,5 |
1450 |
6,3-10,5 |
1690-1450 |
ДО42 |
6 |
460 |
5,1 |
|
№6,3 схема 5 |
АИР132S4 |
7,5 |
1624 |
6,3-10,5 |
1690-1450 |
ДО42 |
6 |
460 |
5,1 |
|
№6,3 схема 5 |
АИР132M4 |
11 |
1615 |
6,3-10,5 |
2100-1800 |
ДО42 |
6 |
492 |
5,1 |
|
№6,3 схема 5 |
АИР160S4 |
15 |
1624 |
7,0-11,0 |
2600-2300 |
ДО42 |
6 |
510 |
5,1 |
|
№6,3 схема 5 |
АИР160S4 |
15 |
1810 |
7,0-11,0 |
2600-2300 |
ДО42 |
6 |
541 |
5,1 |
|
№6,3 схема 5 |
АИР160M4 |
18,5 |
1810 |
7,0-13,5 |
2600-2100 |
ДО42 |
6 |
554 |
5,1 |
|
№6,3 схема 5 |
АИР160M4 |
18,5 |
1624 |
8,0-10,4 |
3300-3100 |
ДО42 |
6 |
560 |
5,1 |
|
№6,3 схема 5 |
АИР160M4 |
18,5 |
2040 |
8,0-10,4 |
3300-3100 |
ДО42 |
6 |
582 |
5,1 |
|
№6,3 схема 5 |
АИР180S4 |
22 |
1641 |
8,0-13,2 |
3300-2900 |
ДО42 |
6 |
560 |
5,1 |
|
№6,3 схема 5 |
АИР180S4 |
22 |
1831 |
8,0-13,2 |
3300-2900 |
ДО42 |
6 |
562 |
5,1 |
|
№6,3 схема 5 |
АИР180S4 |
22 |
2040 |
8,0-13,2 |
3300-2900 |
ДО42 |
6 |
566 |
5,1 |
|
№6,3 схема 5 |
АИР180S4 |
22 |
2271 |
8,0-13,2 |
3300-2900 |
ДО42 |
6 |
570 |
5,1 |
|
№8 схема 1 |
АИР160M4 |
18,5 |
1450 |
8,0-16,0 |
2600-2200 |
ДО43 |
4 |
427 |
2,2 |
|
№8 схема 1 |
АИР180S4 |
22 |
1500 |
8,0-16,0 |
2600-2200 |
ДО43 |
4 |
427 |
2,2 |
|
№8 схема 1 |
АИР180M4 |
30 |
1500 |
8,0-16,0 |
2600-2200 |
ДО43 |
4 |
427 |
2,2 |
|
№8 схема 1 |
АИР200M4 |
37 |
1500 |
8,0-16,0 |
2600-2200 |
ДО43 |
4 |
427 |
2,2 |
|
№8 схема 5 |
АИР160M4 |
18,5 |
1310 |
8,0-16,0 |
2600-2200 |
ДО43 |
6 |
700 |
3,8 |
|
№8 схема 5 |
АИР160M4 |
18,5 |
1450 |
8,0-16,0 |
2600-2200 |
ДО43 |
6 |
715 |
3,8 |
|
№8 схема 5 |
АИР180S4 |
22 |
1323 |
8,7-14,0 |
3200-2900 |
ДО43 |
6 |
720 |
3,8 |
|
№8 схема 5 |
АИР180S4 |
22 |
1450 |
8,0-19,0 |
2600-1950 |
ДО43 |
6 |
733 |
3,8 |
|
№8 схема 5 |
АИР180S4 |
22 |
1615 |
8,7-14,0 |
3200-2900 |
ДО43 |
6 |
729 |
3,8 |
|
№8 схема 5 |
АИР180М4 |
30 |
1328 |
10,0-15,5 |
4000-3600 |
ДО43 |
6 |
740 |
3,8 |
|
№8 схема 5 |
АИР180M4 |
30 |
1615 |
8,7-22,0 |
3200-2450 |
ДО43 |
6 |
744 |
3,8 |
|
№8 схема 5 |
АИР180M4 |
30 |
1810 |
10,0-15,0 |
4000-3600 |
ДО43 |
6 |
758 |
3,8 |
|
№8 схема 5 |
АИР200M4 |
37 |
1323 |
10,0-20,0 |
4000-3400 |
ДО43 |
6 |
780 |
3,8 |
|
№8 схема 5 |
АИР200M4 |
37 |
1470 |
10,0-20,0 |
4000-3400 |
ДО43 |
6 |
786 |
3,8 |
|
№8 схема 5 |
АИР200M4 |
37 |
1615 |
8,7-22,5 |
3200-2350 |
ДО43 |
6 |
837 |
3,8 |
|
№8 схема 5 |
АИР200M4 |
37 |
1810 |
10,0-20,0 |
4000-3400 |
ДО43 |
6 |
844 |
3,8 |
|
№8 схема 5 |
АИР200L4 |
45 |
1328 |
10,0-25,0 |
4000-2900 |
ДО43 |
6 |
860 |
3,8 |
|
№8 схема 5 |
АИР200L4 |
45 |
1470 |
10,0-25,0 |
4000-2900 |
ДО43 |
6 |
865 |
3,8 |
|
№8 схема 5 |
АИР200L4 |
45 |
1638 |
10,0-25,0 |
4000-2900 |
ДО43 |
6 |
870 |
3,8 |
|
№8 схема 5 |
АИР200L4 |
45 |
1810 |
10,0-25,0 |
4000-2900 |
ДО43 |
6 |
884 |
3,8 |
|
№10 схема 1 |
АИР160М8 |
11 |
750 |
2,5-6,8 |
1080-770 |
ДО43 |
6 |
680 |
3,6 |
|
№10 схема 1 |
АИР200M6 |
22 |
1000 |
3,4-9,0 |
1990-1400 |
ДО43 |
6 |
680 |
3,6 |
|
№10 схема 1 |
АИР200L6 |
30 |
1000 |
3,4-9,2 |
2000-1420 |
ДО43 |
6 |
720 |
3,6 |
|
№10 схема 5 |
АИР200L6 |
30 |
1080 |
2,5-8,0 |
1100-4400 |
ДО43 |
6 |
1030 |
5,1 |
|
№12 схема 1 |
АИР225M8 |
30 |
750 |
5,3-13,5 |
1760-1250 |
ДО43 |
6 |
985 |
6,8 |
|
№12 схема 1 |
АИР250M6 |
55 |
1000 |
6,7-12,0 |
3170-3000 |
ДО43 |
6 |
1165 |
6,8 |
|
№12 схема 1 |
АИР180S4 |
75 |
1000 |
6,7-18,0 |
3170-2300 |
ДО43 |
6 |
1415 |
6,8 |
|
№12 схема 5 |
АИР250М6 |
55 |
1000 |
5,0-12,0 |
1800-3000 |
ДО43 |
6 |
1590 |
8,0 |
|
Габаритно-присоединительные размеры
Вентилятор пылевой ВЦП 7-40 исп.1: габаритно-присоединительные размеры

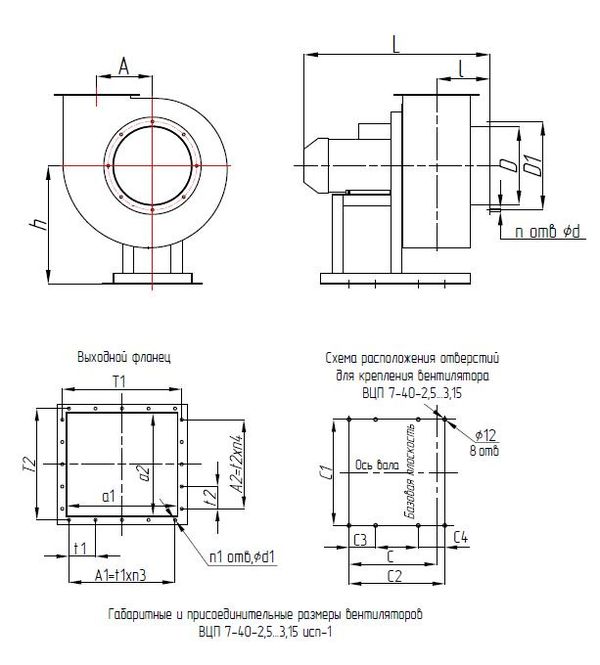

Размеры ВЦП 7-40-2,5-3,15 исп.1

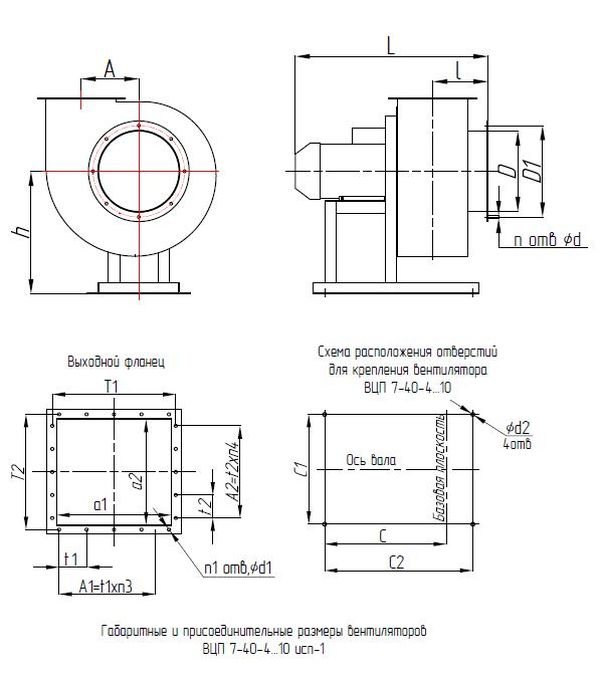

Размеры ВЦП 7-40-4-10 исп.1

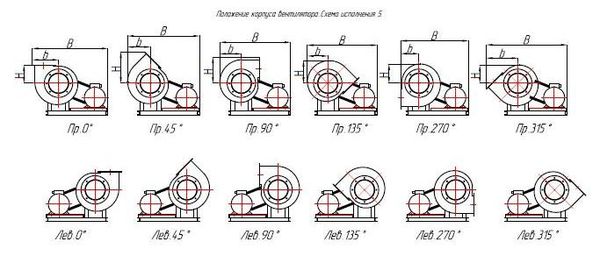

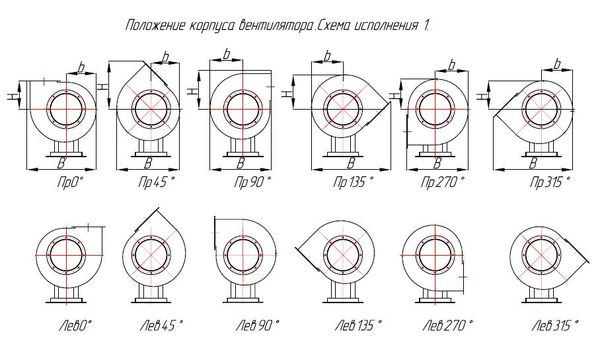

Положение корпуса, исп.1
Тип вент. | A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | D, мм | D1, мм | L, мм | T1, мм | T2, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2,5 | 163 | 130 | 130 | 258 | 220 | 282 | 80 | 80 | 140 | 170 | 465 | 209 | 186 |
3,15 | 205 | 168 | 150 | 293 | 256 | 348 | 80 | 80 | 215 | 245 | 570 | 254 | 221 |
4 | 175 | 320 | 285 | 480 | 415 | 590 | --- | --- | 262 | 294 | 795 | 320 | 285 |
5 | 250 | 200 | 200 | 540 | 390 | 638 | --- | --- | 350 | 390 | 950 | 342 | 342 |
6,3 | 315 | 300 | 300 | 591 | 502 | 810 | --- | --- | 440 | 500 | 1040 | 418 | 418 |
8 | 400 | 400 | 400 | 766 | 730 | 922 | --- | --- | 560 | 610 | 1345 | 520 | 520 |
10 | 600 | 600 | 600 | 875 | 1040 | 1100 | --- | --- | 700 | 745 | 1590 | 660 | 660 |
Тип. вент. | a1, мм | a2, мм | d, мм | d1, мм | h, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
2,5 | 175 | 150 | 7 | 7 | 300 | 8 | 12 | 2 | 2 | 65 | 65 | 106 |
3,15 | 221 | 189 | 7 | 7 | 360 | 8 | 8 | 1 | 1 | 168 | 150 | 132 |
4 | 276 | 236 | 7 | 7 | 400 | 8 | 12 | 3 | 3 | 105 | 95 | 171 |
5 | 300 | 300 | 11 | 11 | 500 | 8 | 12 | 2 | 2 | 100 | 100 | 250 |
6,3 | 378 | 378 | 11 | 11 | 670 | 8 | 16 | 3 | 3 | 100 | 100 | 303 |
8 | 480 | 480 | 11 | 11 | 750 | 12 | 20 | 4 | 4 | 100 | 100 | 388 |
10 | 610 | 610 | 11 | 11 | 1035 | 16 | 28 | 6 | 6 | 100 | 100 | 408 |
Размеры, зависящие от положения корпуса вентиляторов ВЦП 7-40 исп.1
Тип вент. | Пр 0о | Пр 45о | Пр 90о | ||||||
---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
2,5 | 468 | 191 | 183 | 412 | 175 | 326 | 405 | 222 | 277 |
3,15 | 596 | 248 | 243 | 530 | 230 | 418 | 526 | 283 | 348 |
4 | 611 | 256 | 243 | 542 | 242 | 422 | 528 | 286 | 355 |
5 | 773 | 333 | 333 | 700 | 315 | 547 | 701 | 368 | 440 |
6,3 | 978 | 423 | 401 | 887 | 402 | 676 | 866 | 465 | 555 |
8 | 1201 | 524 | 500 | 1109 | 494 | 833 | 1084 | 584 | 677 |
10 | 1665 | 710 | 615 | 1520 | 660 | 1110 | 1424 | 810 | 955 |
Тип. вент. | Пр 135о | Пр 270о | Пр 315о | ||||||
---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
2,5 | 532 | 206 | 237 | 405 | 222 | 191 | 532 | 206 | 175 |
3,15 | 683 | 265 | 300 | 526 | 283 | 248 | 683 | 265 | 230 |
4 | 693 | 271 | 300 | 528 | 286 | 256 | 693 | 271 | 242 |
5 | 897 | 350 | 385 | 701 | 368 | 333 | 897 | 350 | 315 |
6,3 | 1120 | 444 | 486 | 866 | 465 | 423 | 1120 | 444 | 402 |
8 | 1387 | 554 | 614 | 1084 | 584 | 524 | 1387 | 554 | 494 |
10 | 1870 | 760 | 860 | 1424 | 810 | 710 | 1870 | 760 | 660 |

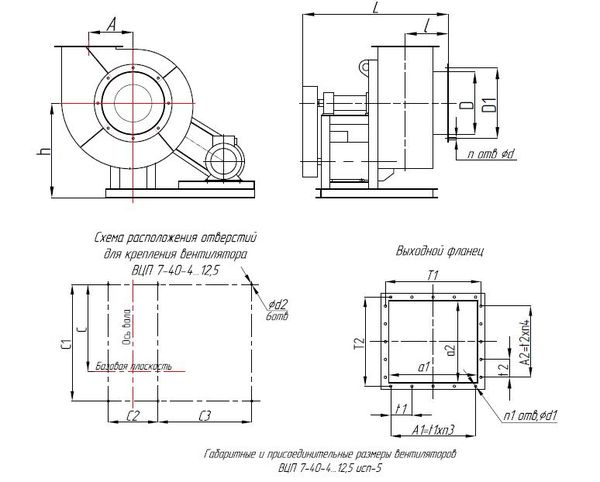

Центробежный вентилятор ВЦП 7-40 исп.5: габаритные и присоединительные размеры
Размеры ВЦП 7-40-4-12,5 исп.5
Положение корпуса ВЦП 7-40, исп.5
Тип. вент. | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | D, мм | D1, мм | L, мм | T1, мм | T2, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 175 | 320 | 285 | 531 | 677 | 660 | --- | 262 | 294 | 840 | 320 | 285 |
5 | 250 | 200 | 200 | 563 | 698 | 410 | 570 | 350 | 390 | 931 | 342 | 342 |
6,3 | 315 | 300 | 300 | 615 | 825 | 352 | 662 | 440 | 500 | 1036 | 418 | 418 |
8 | 400 | 400 | 400 | 679 | 942 | 500 | 834 | 560 | 610 | 1100 | 520 | 520 |
10 | 600 | 600 | 600 | 864 | 1199 | 789 | 801 | 700 | 745 | 1392 | 660 | 660 |
12,5 | 750 | 750 | 750 | 987 | 1460 | 880 | 1088 | 875 | 925 | 1650 | 925 | 925 |
Тип. вент. | a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 276 | 236 | 7 | 7 | 14 | 400 | 8 | 12 | 3 | 3 | 105 | 95 | 171 |
5 | 300 | 300 | 11 | 11 | 16 | 500 | 8 | 12 | 2 | 2 | 100 | 100 | 250 |
6,3 | 378 | 378 | 11 | 11 | 14 | 670 | 8 | 16 | 3 | 3 | 100 | 100 | 303 |
8 | 480 | 480 | 11 | 11 | 14 | 750 | 12 | 20 | 4 | 4 | 100 | 100 | 388 |
10 | 610 | 610 | 11 | 11 | 16 | 1035 | 16 | 28 | 6 | 6 | 100 | 100 | 408 |
12,5 | 875 | 875 | 11 | 11 | 20 | 1330 | 16 | 28 | 6 | 6 | 125 | 125 | 541 |
Размеры, зависящие от положения корпуса вентиляторов ВЦП 7-40 исп-5
Тип вент. | Пр 0о | Пр 45о | Пр 90о | ||||||
---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
4 | 875 | 355 | 243 | 820 | 300 | 422 | 805 | 286 | 355 |
5 | 1237 | 440 | 333 | 1182 | 385 | 547 | 1165 | 368 | 440 |
6,3 | 1411 | 555 | 401 | 1342 | 486 | 676 | 1321 | 465 | 555 |
8 | 1896 | 678 | 500 | 1833 | 614 | 833 | 1802 | 584 | 677 |
10 | 2419 | 955 | 615 | 2324 | 860 | 1110 | 2274 | 810 | 955 |
12,5 | 2847 | 1238 | 765 | 2729 | 1120 | 1416 | 2657 | 1048 | 1238 |
Тип вент. | Пр 135о | Пр 270о | Пр 315о | ||||||
---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
4 | 791 | 271 | 300 | 763 | 243 | 256 | 942 | 422 | 242 |
5 | 1147 | 350 | 385 | 1130 | 333 | 333 | 1344 | 547 | 315 |
6,3 | 1300 | 444 | 486 | 1257 | 401 | 423 | 1532 | 676 | 402 |
8 | 1772 | 554 | 614 | 1718 | 500 | 524 | 2051 | 833 | 494 |
10 | 2224 | 760 | 860 | 2079 | 615 | 710 | 2574 | 1110 | 660 |
12,5 | 2585 | 976 | 1119 | 2374 | 765 | 903 | 3025 | 1416 | 830 |
Акустические характеристики
№ вент. |
n,мин-1 |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Lpa, дБА |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
5 |
1810 |
90 |
92 |
96 |
95 |
92 |
91 |
85 |
76 |
97 |
5 |
2030 |
95 |
97 |
101 |
100 |
97 |
96 |
90 |
81 |
102 |
5 |
2285 |
97 |
99 |
103 |
102 |
99 |
98 |
92 |
83 |
104 |
5 |
2575 |
102 |
104 |
108 |
107 |
104 |
103 |
97 |
88 |
109 |
6,3 |
1615 |
96 |
98 |
102 |
101 |
98 |
97 |
91 |
82 |
103 |
6,3 |
1810 |
101 |
103 |
107 |
106 |
103 |
102 |
96 |
87 |
108 |
6,3 |
2040 |
102 |
104 |
108 |
107 |
104 |
103 |
97 |
88 |
109 |
8 |
1450 |
110 |
114 |
115 |
112 |
108 |
106 |
99 |
92 |
116 |
8 |
1615 |
110 |
114 |
115 |
112 |
108 |
106 |
99 |
92 |
116 |
8 |
1810 |
111 |
115 |
116 |
113 |
109 |
107 |
100 |
93 |
117 |
Аэродинамические характеристики

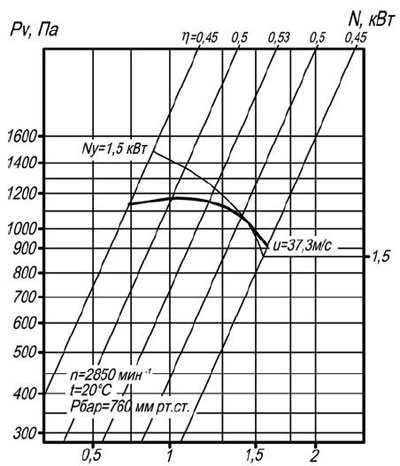

ВЦП 7-40 №2,5 схема 1

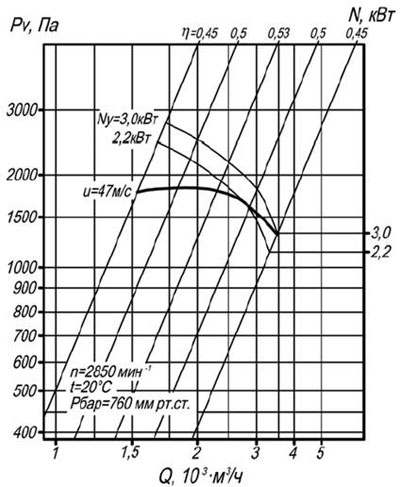

ВЦП 7-40 №3,15 схема 1

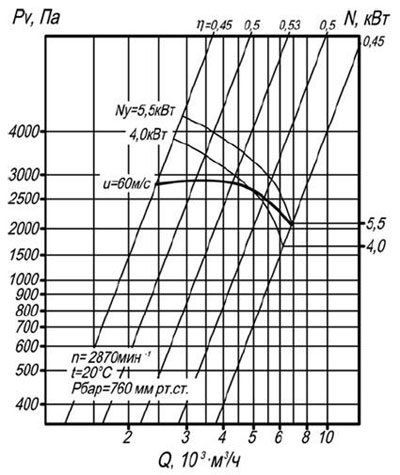

ВЦП 7-40 №4 схема 1

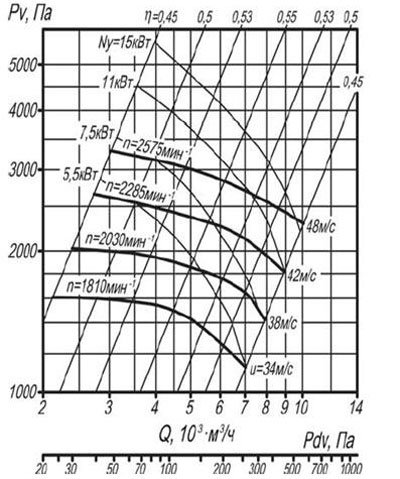

ВЦП 7-40 №5 схема 5

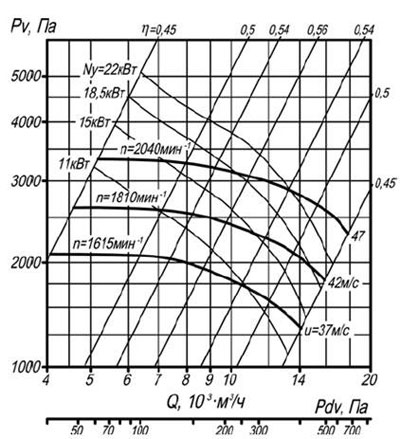

ВЦП 7-40 №6,3 схема 5

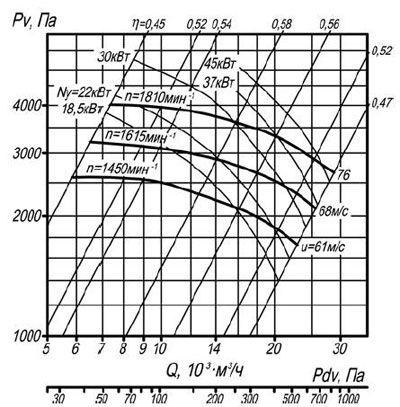

ВЦП 7-40 №8 схема 5

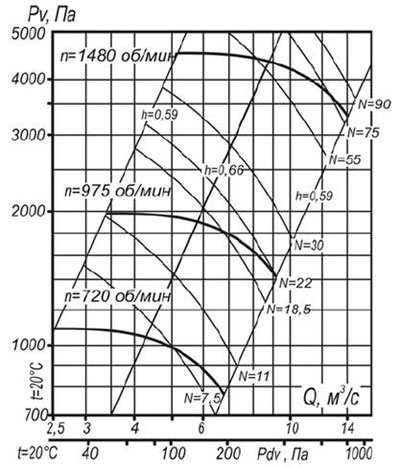

ВЦП 7-40 №10 схема 1

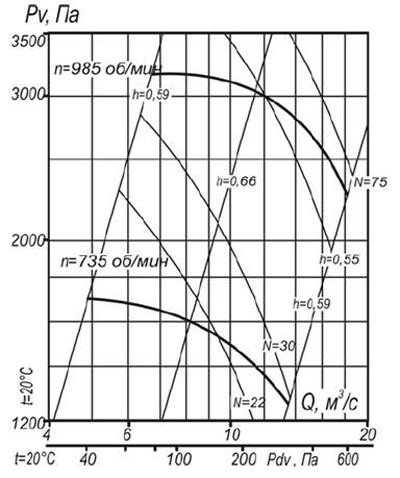

ВЦП 7-40 №12,5 схема 1
