Вентиляторы канальные круглые ВК

Описание
Канальные вентиляторы широко используются в приточных и вентиляционных системах зданий различного назначения. Канальные вентиляторы круглой формы нашли свое применение в приточно-вытяжных вентиляционных системах общественных и производственных помещений, а также в технологических установках, участвующих в производственных процессах.
Формы и габариты корпусов канальных вентиляторов унифицированы в соответствии со стандартными размерами воздуховодов. Канальные вентиляторы производятся в двух исполнениях: круглые (ВК) и прямоугольные (ВКП) - для монтажа в сечение круглых и прямоугольных вентиляционных каналов соответственно.
Преимущества:
- Компактные габариты, встроенные термоконтакты
- Монтаж в любом положении, плавное регулирование скорости
- Отсутствие необходимости в техническом обслуживании, высокая надежность работы
Сфера применения
Вентилятор вытяжной канальный круглого сечения предназначен для круглых воздуховодов. Размер агрегата зависит от сечения канала. Устанавливаются они непосредственно в вентиляционный канал или между двумя разорванными воздуховодами. При помощи перфоленты или кронштейнов монтируются в практически любом положении: вертикальном, горизонтальном и т.д.
Технические характеристики
Канальные вентиляторы ВК бесшумные общего назначения рассчитаны на эксплуатацию в условиях умеренного климата по ГОСТ 15150 по второй категории размещения оборудования.
Температурный диапазон рабочей среды – от -40оС до +60оС.
Максимальная запыленность перемещаемого воздуха – 100 мг/м.куб.
Защита оборудования от пыли и влаги – IP44.
Технические характеристики ВК |
|||||||||||||||
Хар-ка |
ВК 100 |
ВК 125 |
ВК 160 |
ВК 200 |
ВК 250 |
ВК 315 |
ВК 355 |
||||||||
Uпит, В / частота, Гц |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
||||||||
Фазность |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
||||||||
Pпотр, Вт |
82 |
82 |
85 |
135 |
135 |
225 |
190 |
||||||||
I, А |
0,3 |
0,3 |
0,38 |
0,6 |
0,6 |
1,05 |
1,47 |
||||||||
Мах расход воздуха, м3/ч |
250 |
320 |
700 |
950 |
1050 |
1800 |
2500 |
||||||||
Частота вращения, об/мин-1 |
2300 |
2300 |
2700 |
2650 |
2650 |
2700 |
1400 |
||||||||
Мах темпер. перемещ. воздуха, С |
60 |
60 |
60 |
60 |
60 |
60 |
50 |
||||||||
Уровень звукового давления на расст. 3 м, дБ (А) |
48 |
44 |
52 |
51 |
46 |
49 |
53 |
||||||||
IP |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
||||||||
Ёмкость кондиционера, мкФ |
2 |
2 |
4 |
4 |
4 |
8 |
8 |
||||||||
Тип термозащиты |
Автоматическая |
Автоматическая |
Автоматическая |
Автоматическая |
Автоматическая |
Автоматическая |
Автоматическая |
||||||||
Масса, кг |
3,2 |
3,4 |
4,5 |
5,3 |
5,3 |
6,9 |
11,5 |
||||||||
Регулятор скорости |
Симисторный СРМ1, СРС1 |
Симисторный СРМ1, СРС1 |
Симисторный СРМ1, СРС1 |
Симисторный СРМ2, СРС2 |
Симисторный СРМ2, СРС2 |
Симисторный СРМ2, СРС2 |
Симисторный СРМ2, СРС2 |
||||||||
Эл. схема подключения |
A |
A |
A |
A |
A |
A |
A |
Схема подключения А
Круглые канальные вентиляторы ВК: габаритные и присоединительные размеры
№ Вент. | d | D | L | h |
---|---|---|---|---|
BK 100 | 99 | 243 | 186 | 23 |
ВК 125 | 124 | 243 | 187 | 27 |
ВК 160 | 159 | 340 | 238 | 28 |
ВК 200 | 199 | 342 | 243 | 25 |
ВК 250 | 249 | 342 | 248 | 27 |
ВК 315 | 315 | 402 | 269 | 25 |
ВК 355 | 355 | 486 | 345 | 30 |

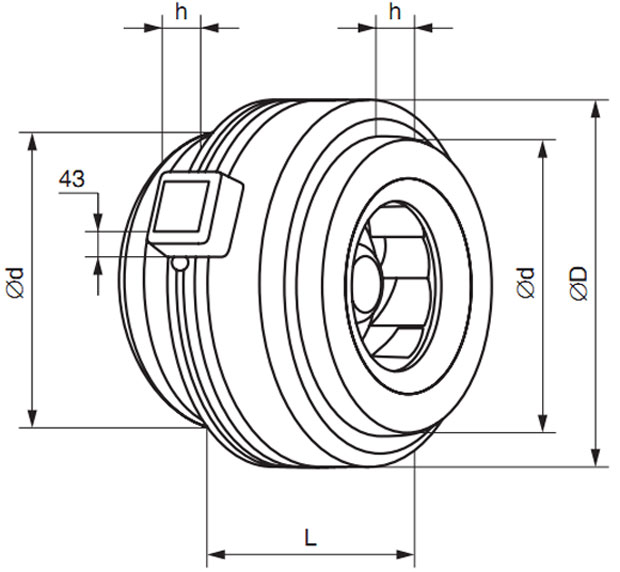

Габаритные и присоединительные размеры вентиляторов канальных круглых ВК
Вентилятор канальный круглый ВК: аэродинамические характеристики

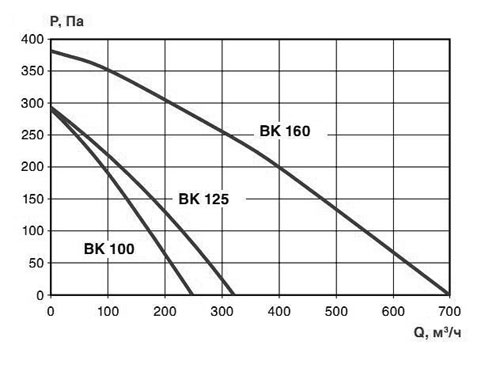

ВК-100, 125, 160

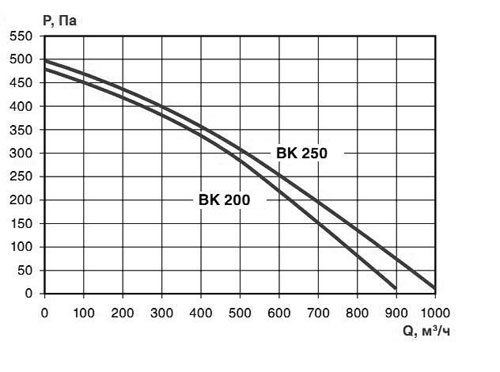

ВК-200, 250

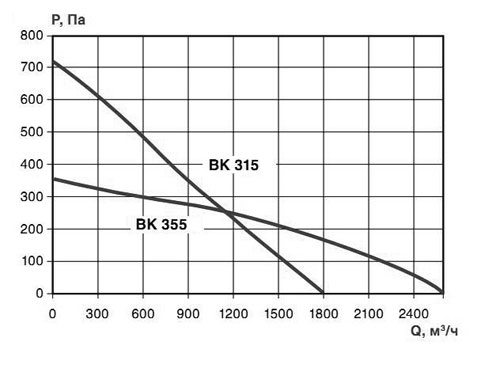

ВК-315, 355
Акустические характеристики вентиляторов канальных круглых ВК
№ вент. |
дБ(А) |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
ВК 100 |
Lwa Канал |
71 |
57 |
60 |
69 |
65 |
59 |
55 |
48 |
41 |
ВК 100 |
Lwa к окружению |
55 |
39 |
41 |
42 |
48 |
52 |
47 |
37 |
30 |
ВК 125 |
Lwa Канал |
70 |
60 |
60 |
67 |
64 |
58 |
57 |
51 |
51 |
ВК 125 |
Lwa к окружению |
51 |
38 |
42 |
38 |
45 |
40 |
44 |
39 |
40 |
ВК 160 |
Lwa Канал |
74 |
52 |
60 |
67 |
71 |
65 |
62 |
60 |
50 |
ВК 160 |
Lwa к окружению |
59 |
29 |
38 |
37 |
56 |
55 |
49 |
47 |
37 |
ВК 200 |
Lwa Канал |
73 |
56 |
59 |
67 |
67 |
66 |
64 |
60 |
53 |
ВК 200 |
Lwa к окружению |
58 |
41 |
37 |
43 |
48 |
56 |
48 |
43 |
36 |
ВК 250 |
Lwa Канал |
74 |
54 |
60 |
67 |
66 |
67 |
67 |
63 |
55 |
ВК 250 |
Lwa к окружению |
53 |
39 |
32 |
35 |
46 |
49 |
48 |
43 |
32 |
ВК 315 |
Lwa Канал |
77 |
56 |
59 |
67 |
67 |
71 |
72 |
68 |
66 |
ВК 315 |
Lwa к окружению |
56 |
35 |
24 |
34 |
43 |
50 |
53 |
48 |
41 |
ВК 355 |
Lwa Канал |
80 |
56 |
69 |
70 |
75 |
74 |
72 |
70 |
68 |
ВК 355 |
Lwa к выходу |
83 |
57 |
69 |
69 |
76 |
77 |
78 |
72 |
66 |
ВК 355 |
Lwa к окружению |
60 |
32 |
32 |
39 |
59 |
49 |
48 |
49 |
40 |
