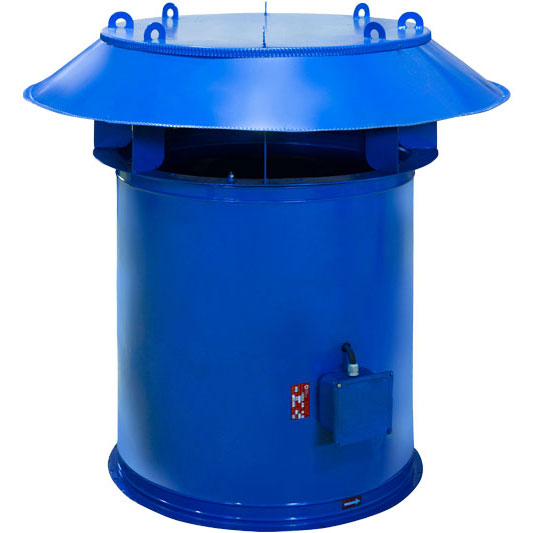

Вентилятор осевой крышный для подпора воздуха ВКОПв 30-160
Описание
В крышных вентиляторах ВКОПв 30-160 в качестве осевых используются вентиляторы типа ВО 30-160. Входная часть агрегата выполнена в виде входной шахты, предотвращающей поступление атмосферных осадков в вентилятор и обслуживаемое помещение.
Крышные вентиляторы устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах и не допуская поступление дыма в эти помещения. Применение данных вентиляторов позволяет упростить вентиляционную систему и освободить рабочее пространство на техническом этаже.
Варианты изготовления
Вентилятор имеет три варианта компоновки:
- компоновка 01 – с обратным клапаном который не допускает возможное перетекание воздуха наружу из помещения при неработающем вентиляторе;
- компоновка 02 – без обратного клапана;
- компоновка 03 – стакан с обратным клапаном.
Условия эксплуатации
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-ой категории размещения. Температура окружающей среды от – 40оС до +45оС (от -10оС до +50оС для тропического исполнения). Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Вентиляторы подпора воздуха ВКОПв 30-160: технические характеристики

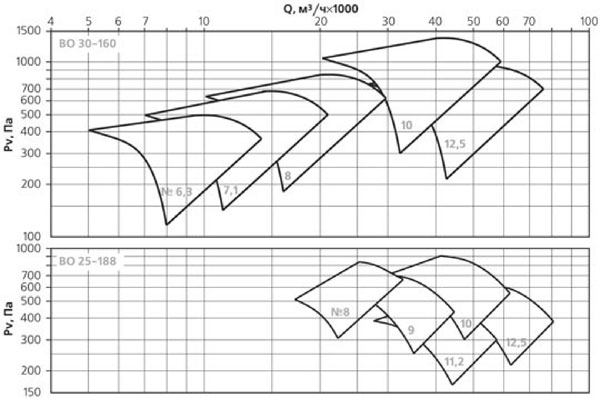

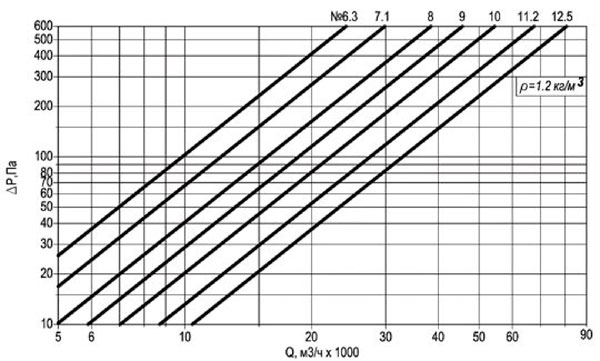

Технические характеристики вентиляторов ВКОП следует получать из индивидуальных характеристик соответствующих осевых вентиляторов (ВО 30-160) с уменьшением создаваемого вентилятором давления на величину потерь давления во входной шахте. Потери давления во входной шахте для вентиляторов разных типоразмеров приведены на графике.

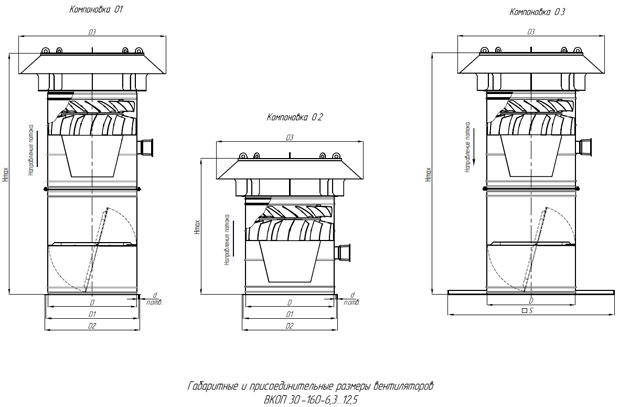

Габаритно-присоединительные размеры вентиляторов осевых крышных ВКОПв 30-160
Габаритно-присоединительные размеры вентиляторов ВКОПв 30-160
№ вент. |
D, мм |
D1, мм |
D2, мм |
D3, мм |
Hmax, мм |
Hmax, мм |
Hmax, мм |
S, мм |
d, мм |
n, мм |
Компоновка |
Компоновка |
Компоновка |
||||||||
01 |
02 |
03 |
||||||||
6,3 |
630 |
670 |
688 |
1090 |
1867 |
1020 |
1870 |
1200 |
10,5 |
12 |
7,1 |
710 |
750 |
768 |
1090 |
1917 |
1070 |
1920 |
1285 |
10,5 |
16 |
8 |
800 |
840 |
858 |
1330 |
2177 |
1290 |
2180 |
1505 |
10,5 |
16 |
9 |
900 |
960 |
1000 |
1425 |
2391 |
1484 |
2394 |
1505 |
14 |
16 |
10 |
1000 |
1070 |
1110 |
1565 |
2680 |
1475 |
2685 |
1650 |
14 |
16 |
11,2 |
1120 |
1195 |
1220 |
1720 |
2652 |
1690 |
2655 |
1650 |
14 |
20 |
12,5 |
1250 |
1320 |
1350 |
1865 |
2677 |
1690 |
2680 |
1780 |
14 |
20 |
