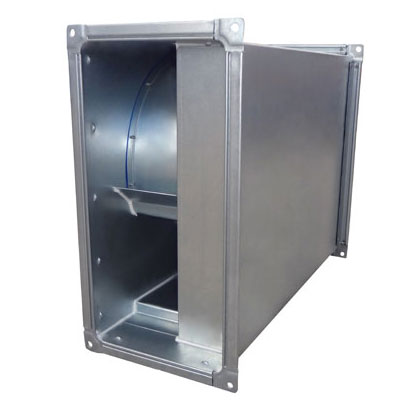

Вентиляторы канальные прямоугольные ВКП
Описание
Канальные вентиляторы предназначены для работы в составе канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов. Вентиляторы данного типа устанавливаются непосредственно в сечение воздуховодов и не занимают много места.
Прямоугольные канальные вентиляторы ВКП получили широкое распространение в вентиляционных системах частных домов, гостиниц, ремонтных мастерских и других небольших производственных помещений с относительно непротяженной вентиляционной магистралью. Их преимущества:
- Компактные габариты, встроенные термоконтакты;
- Монтаж в любом положении, плавное регулирование скорости;
- Отсутствие необходимости в техническом обслуживании, высокая надежность работы.
Технические характеристики
Вентилятор канальный прямоугольный ВКП бесшумный общего назначения рассчитан на эксплуатацию в условиях умеренного климата по ГОСТ 15150 по второй категории размещения оборудования.
Температурный диапазон рабочей среды – от -40оС до +60оС.
Максимальная запыленность перемещаемого воздуха – 100 мг/м3.
Защита оборудования от пыли и влаги – IP44.
|
ВКП 40-20-4Е - ВКП 50-25-6D |
||||||
|
Хар-ка |
ВКП 40-20-4Е |
ВКП 40-20-4D |
ВКП 50-25-4E |
ВКП 50-25-4D |
ВКП 50-25-6E |
ВКП 50-25-6D |
|
U, В/ частота, Гц |
-230/50 |
-400/50 |
-230/50 |
-400/50 |
-230/50 |
-400/50 |
|
Фазность |
1 |
3 |
1 |
3 |
1 |
3 |
|
Рпотр, Вт |
330 |
330 |
510 |
490 |
265 |
300 |
|
I, А |
1.52 |
0.63 |
2.3 |
0.82 |
1.3 |
0.81 |
|
Мах. расход воздуха, м3/ч |
1250 |
1200 |
1600 |
1800 |
1350 |
1500 |
|
Частота вращ., об/мин |
1280 |
1270 |
1320 |
1300 |
900 |
930 |
|
Мах. темпер. перемещ. воздуха, оС |
50 |
60 |
40 |
60 |
60 |
60 |
|
Уровень звукового давления на расст. 3м, дБ (А) |
54 |
52 |
56 |
55 |
44 |
44 |
|
IP |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
|
Ёмкость конденсатора, мкФ |
6 |
- |
8 |
- |
6 |
- |
|
Тип термозащиты |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
|
Масса, кг |
16 |
16 |
19 |
19 |
19 |
19 |
|
Эл. сх. подключ |
А |
В |
А |
В |
А |
В |
|
ВКП 50-30-4Е - ВКП 50-30-6D |
|||||||
|
Хар-ка |
ВКП 50-30-4Е |
ВКП 50-30-4D |
ВКП 50-30-6E |
ВКП 50-30-6D |
|
|
|
|
U, В/ частота, Гц |
-230/50 |
-400/50 |
-230/50 |
-400/50 |
|
|
|
|
Фазность |
1 |
3 |
1 |
3 |
|
|
|
|
Pпотр, Вт |
900 |
870 |
320 |
320 |
|
|
|
|
I, А |
4,1 |
1,8 |
1,6 |
0,77 |
|
|
|
|
Мах расход воздуха, м3/ч |
2500 |
2450 |
1420 |
1590 |
|
|
|
|
Частота вращ., об/мин |
1330 |
1400 |
890 |
910 |
|
|
|
|
Мах темпер. перемещ. воздуха, оС |
55 |
55 |
50 |
55 |
|
|
|
|
Уровень звукового давления на расст. 3м, дБ (А) |
59 |
57 |
52 |
51 |
|
|
|
|
IP |
IP44 |
IP44 |
IP44 |
IP44 |
|
|
|
|
Ёмкость конденсатора, мкФ |
16 |
- |
5 |
- |
|
|
|
|
Тип термозащиты |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
|||
|
Масса, кг |
21 |
29 |
21 |
25 |
|
|
|
|
Эл. сх. подключ. |
А |
В |
А |
В |
|
|
|
|
ВКП 60-30-4Е - ВКП 60-30-6D |
||||||
|
Хар-ка |
ВКП 60-30-4Е |
ВКП 60-30-4D |
ВКП 60-30-6E |
ВКП 60-30-6D |
|
|
|
U, В/ частота, Гц |
-230/50 |
-400/50 |
-230/50 |
-400/50 |
|
|
|
Фазность |
1 |
3 |
1 |
3 |
|
|
|
Pпотр, Вт |
1600 |
1700 |
450 |
450 |
|
|
|
Ток, А |
7,3 |
3,2 |
2,2 |
0,85 |
|
|
|
Мах расход воздуха, м3/ч |
2700 |
3500 |
2470 |
2470 |
|
|
|
Частота вращ., об/мин |
1360 |
1360 |
900 |
900 |
|
|
|
Мах темпер. перемещ. воздуха, оС |
40 |
40 |
40 |
60 |
|
|
|
Уровень звукового давления на расст. 3м, дБ (А) |
62 |
58 |
55 |
50 |
|
|
|
IP |
IP44 |
IP44 |
IP44 |
IP44 |
|
|
|
Ёмкость конденсатора, мкФ |
25 |
- |
8 |
- |
|
|
|
Тип термозащиты |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
||
|
Масса, кг |
28 |
32 |
31 |
32 |
|
|
|
Эл. сх. подключ. |
А |
В |
А |
В |
|
|
|
ВКП 60-35-4Е - ВКП 60-35-6D |
||||||
|
Хар-ка |
ВКП 60-35-4Е |
ВКП 60-35-4D |
ВКП 60-35-6E |
ВКП 60-35-6D |
|
|
|
U, В/ частота, Гц |
-230/50 |
-400/50 |
-230/50 |
-400/50 |
|
|
|
Фазность |
1 |
3 |
1 |
3 |
|
|
|
Pпотр, Вт |
2300 |
2200 |
720 |
780 |
|
|
|
I, А |
10,0 |
4,0 |
3,6 |
1,5 |
|
|
|
Мах расход воздуха, м3/ч |
4300 |
4200 |
2900 |
3500 |
|
|
|
Частота вращ., об/мин |
1360 |
1360 |
870 |
840 |
|
|
|
Мах темпер. перемещ. воздуха, oС |
40 |
40 |
40 |
45 |
|
|
|
Уровень звукового давления на расст. 3м, дБ (А) |
61 |
60 |
51 |
53 |
|
|
|
IP |
IP44 |
IP44 |
IP44 |
IP44 |
|
|
|
Ёмкость конденсатора, мкФ |
32 |
- |
12 |
- |
|
|
|
Тип термозащиты |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
||
|
Масса, кг |
34 |
38 |
34 |
34 |
|
|
|
Эл. сх. подключ. |
А |
В |
А |
В |
|
|
|
ВКП 70-40-4D - ВКП 100-50-6D |
|||||||
|
Хар-ка |
ВКП 70-40-4D |
ВКП 70-40-6D |
ВКП 80-50-4D |
ВКП 80-50-6D |
ВКП 100-50-6D |
|
|
|
U, В/ частота, Гц |
-400/50 |
-400/50 |
-400/50 |
-400/50 |
-400/50 |
|
|
|
Фазность |
3 |
3 |
3 |
3 |
3 |
|
|
|
Pпотр, Вт |
3500 |
1150 |
4800 |
2800 |
3500 |
|
|
|
I, А |
5,9 |
2,3 |
8,0 |
4,85 |
6,0 |
|
|
|
Мах расход воздуха, м3/ч |
5600 |
4500 |
6500 |
6900 |
8200 |
|
|
|
Частота вращ., об/мин |
1340 |
810 |
1400 |
870 |
930 |
|
|
|
Мах темпер. перемещ. воздуха, oС |
40 |
40 |
40 |
40 |
40 |
|
|
|
Уровень звукового давления на расст. 3м, дБ (А) |
65 |
56 |
68 |
60 |
62 |
|
|
|
IP |
IP44 |
IP44 |
IP44 |
IP44 |
IP44 |
|
|
|
Ёмкость конденсатора, мкФ |
- |
- |
- |
- |
- |
|
|
|
Тип термозащиты |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
Встраиваемое биметаллическое термореле |
|
|
|
Масса, кг |
50 |
50 |
80 |
80 |
85 |
|
|
|
Эл. сх. подключ. |
А |
В |
В |
В |
В |
|
|
Схема подключения ВКП

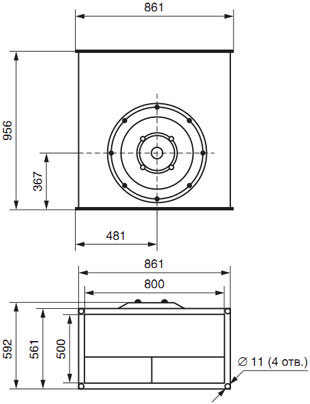

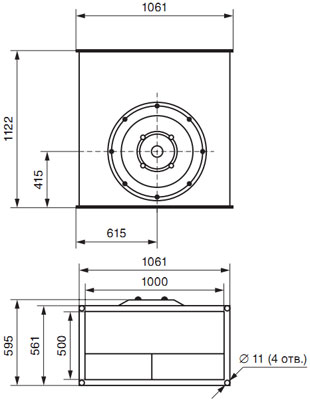

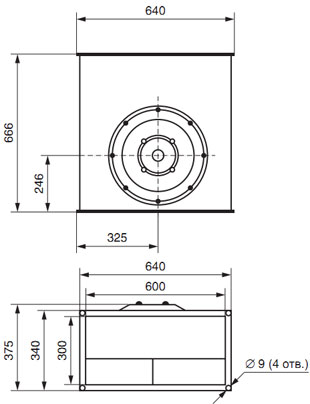

Вентилятор канальный прямоугольный ВКП: габаритные и присоединительные размеры

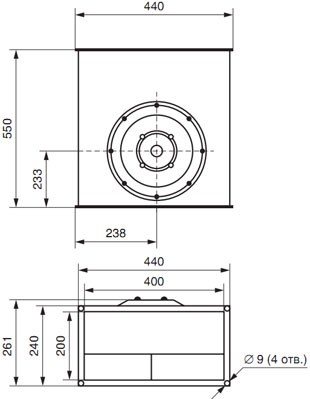

ВКП 40-20-4/4Е
ВКП 50-25-4/4Е, 6/6Е
ВКП 50-30-4/4Е, 6/6Е
ВКП 60-30-4/4Е, 6/6Е

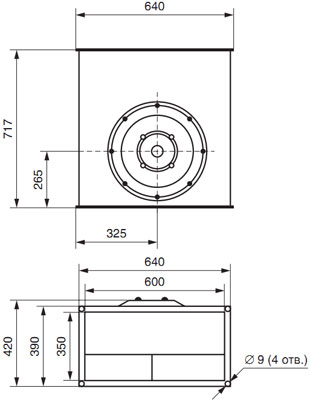

ВКП 60-35-4/4Е, 6/6Е

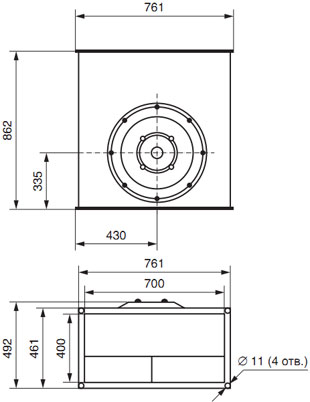

ВКП 70-40-4/6
ВКП 80-50-4/6
ВКП 100-50-6
Акустические характеристики канального вентилятора прямоугольного ВКП
|
№ вент. |
дБ(А) |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
|
Общ |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
ВКП 40-20-4 |
Lwa Канал |
70 |
54 |
66 |
64 |
62 |
56 |
56 |
55 |
49 |
|
ВКП 40-20-4 |
Lwa к выходу |
72 |
55 |
63 |
67 |
65 |
65 |
63 |
61 |
54 |
|
ВКП 40-20-4 |
Lwa к окружению |
60 |
38 |
45 |
59 |
55 |
56 |
49 |
46 |
41 |
|
ВКП 40-20-4Е |
Lwa Канал |
70 |
55 |
68 |
65 |
60 |
56 |
55 |
53 |
46 |
|
ВКП 40-20-4Е |
Lwa к выходу |
72 |
54 |
64 |
69 |
64 |
65 |
62 |
59 |
52 |
|
ВКП 40-20-4Е |
Lwa к окружению |
60 |
33 |
41 |
58 |
51 |
49 |
44 |
40 |
33 |
|
ВКП 50-25-4Е |
Lwa Канал |
74 |
62 |
70 |
67 |
59 |
63 |
65 |
62 |
59 |
|
ВКП 50-25-4Е |
Lwa к выходу |
78 |
60 |
67 |
68 |
69 |
72 |
70 |
67 |
|
|
ВКП 50-25-4Е |
Lwa к окружению |
63 |
39 |
50 |
58 |
58 |
55 |
52 |
47 |
50 |
|
ВКП 50-25-4 |
Lwa Канал |
72 |
59 |
68 |
65 |
60 |
63 |
64 |
62 |
58 |
|
ВКП 50-25-4 |
Lwa к выходу |
76 |
56 |
63 |
65 |
67 |
71 |
69 |
67 |
64 |
|
ВКП 50-25-4 |
Lwa к окружению |
62 |
38 |
46 |
53 |
55 |
56 |
52 |
50 |
55 |
|
№ вент. |
дБ(А) |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
|
Общ |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
ВКП 50-25-6 |
Lwa Канал |
63 |
51 |
60 |
56 |
52 |
53 |
53 |
50 |
44 |
|
ВКП 50-25-6 |
Lwa к выходу |
66 |
50 |
55 |
56 |
61 |
59 |
57 |
55 |
47 |
|
ВКП 50-25-6 |
Lwa к окружению |
51 |
34 |
39 |
47 |
46 |
43 |
37 |
33 |
29 |
|
ВКП 50-30-4Е |
Lwa Канал |
77 |
65 |
73 |
68 |
64 |
67 |
68 |
66 |
62 |
|
ВКП 50-30-4Е |
Lwa к выходу |
80 |
60 |
69 |
68 |
71 |
76 |
73 |
72 |
66 |
|
ВКП 50-30-4Е |
Lwa к окружению |
66 |
38 |
54 |
62 |
58 |
61 |
55 |
51 |
47 |
|
ВКП 50-30-6Е |
Lwa Канал |
67 |
57 |
63 |
59 |
57 |
58 |
59 |
56 |
48 |
|
ВКП 50-30-6Е |
Lwa к выходу |
70 |
54 |
60 |
59 |
64 |
65 |
62 |
61 |
52 |
|
ВКП 50-30-6Е |
Lwa к окружению |
55 |
44 |
47 |
51 |
46 |
49 |
43 |
39 |
34 |
|
ВКП 50-30-4 |
Lwa Канал |
76 |
65 |
71 |
65 |
63 |
66 |
67 |
66 |
62 |
|
ВКП 50-30-4 |
Lwa к выходу |
79 |
63 |
70 |
68 |
70 |
74 |
72 |
71 |
66 |
|
ВКП 50-30-4 |
Lwa к окружению |
64 |
43 |
52 |
59 |
55 |
58 |
54 |
50 |
48 |
|
№ вент. |
дБ(А) |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
|
|
Общ |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
|
ВКП 50-30-6 |
Lwa Канал |
66 |
53 |
62 |
56 |
56 |
58 |
58 |
56 |
48 |
|
|
ВКП 50-30-6 |
Lwa к выходу |
73 |
52 |
61 |
60 |
68 |
67 |
64 |
64 |
54 |
|
|
ВКП 50-30-6 |
Lwa к окружению |
58 |
32 |
44 |
52 |
54 |
50 |
46 |
44 |
36 |
|
|
ВКП 60-30-4Е |
Lwa Канал |
83 |
68 |
79 |
71 |
66 |
70 |
71 |
68 |
69 |
|
|
ВКП 60-30-4Е |
Lwa к выходу |
85 |
63 |
79 |
71 |
73 |
79 |
76 |
74 |
67 |
|
|
ВКП 60-30-4Е |
Lwa к окружению |
68 |
40 |
62 |
66 |
60 |
63 |
57 |
51 |
48 |
|
|
ВКП 60-30-6Е |
Lwa Канал |
73 |
62 |
67 |
65 |
61 |
62 |
62 |
59 |
52 |
|
|
ВКП 60-30-6Е |
Lwa к выходу |
77 |
56 |
67 |
64 |
69 |
69 |
67 |
65 |
57 |
|
|
ВКП 60-30-6Е |
Lwa к окружению |
65 |
48 |
52 |
60 |
51 |
52 |
49 |
45 |
38 |
|
|
ВКП 60-30-4 |
Lwa Канал |
78 |
70 |
72 |
68 |
66 |
70 |
71 |
67 |
63 |
|
|
ВКП 60-30-4 |
Lwa к выходу |
81 |
59 |
70 |
68 |
73 |
76 |
73 |
73 |
68 |
|
|
ВКП 60-30-4 |
Lwa к окружению |
65 |
40 |
55 |
60 |
60 |
57 |
54 |
52 |
47 |
|
|
№ вент. |
дБ(А) |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
|
Общ |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
ВКП 60-30-6 |
Lwa Канал |
68 |
59 |
62 |
57 |
56 |
58 |
56 |
54 |
46 |
|
ВКП 60-30-6 |
Lwa к выходу |
69 |
55 |
64 |
59 |
62 |
62 |
60 |
59 |
52 |
|
ВКП 60-30-6 |
Lwa к окружению |
57 |
37 |
51 |
52 |
48 |
46 |
42 |
40 |
36 |
|
ВКП 60-35-4Е |
Lwa Канал |
81 |
72 |
77 |
68 |
69 |
73 |
72 |
69 |
65 |
|
ВКП 60-35-4Е |
Lwa к выходу |
84 |
67 |
74 |
73 |
76 |
79 |
77 |
75 |
70 |
|
ВКП 60-35-4Е |
Lwa к окружению |
68 |
49 |
62 |
62 |
60 |
60 |
55 |
52 |
48 |
|
ВКП 60-35-6Е |
Lwa Канал |
68 |
60 |
62 |
58 |
58 |
59 |
59 |
58 |
51 |
|
ВКП 60-35-6Е |
Lwa к выходу |
72 |
56 |
62 |
63 |
66 |
65 |
64 |
64 |
55 |
|
ВКП 60-35-6Е |
Lwa к окружению |
58 |
51 |
51 |
52 |
48 |
51 |
46 |
45 |
37 |
|
ВКП 60-35-4 |
Lwa Канал |
81 |
72 |
77 |
68 |
69 |
73 |
72 |
69 |
65 |
|
ВКП 60-35-4 |
Lwa к выходу |
84 |
67 |
74 |
73 |
76 |
79 |
77 |
75 |
70 |
|
ВКП 60-35-4 |
Lwa к окружению |
68 |
49 |
62 |
62 |
60 |
60 |
55 |
52 |
48 |
|
№ вент. |
дБ(А) |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
|
Общ |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
ВКП 60-35-6 |
Lwa Канал |
71 |
64 |
67 |
58 |
60 |
61 |
60 |
58 |
54 |
|
ВКП 60-35-6 |
Lwa к выходу |
74 |
58 |
65 |
63 |
68 |
67 |
65 |
64 |
57 |
|
ВКП 60-35-6 |
Lwa к окружению |
60 |
43 |
52 |
56 |
53 |
50 |
46 |
45 |
40 |
|
ВКП 70-40-4 |
Lwa Канал |
84 |
79 |
78 |
70 |
70 |
75 |
74 |
71 |
68 |
|
ВКП 70-40-4 |
Lwa к выходу |
86 |
73 |
76 |
75 |
79 |
81 |
79 |
77 |
72 |
|
ВКП 70-40-4 |
Lwa к окружению |
73 |
56 |
65 |
67 |
65 |
68 |
63 |
63 |
59 |
|
ВКП 70-40-6 |
Lwa Канал |
73 |
67 |
66 |
60 |
63 |
65 |
63 |
61 |
55 |
|
ВКП 70-40-6 |
Lwa к выходу |
77 |
64 |
67 |
65 |
70 |
70 |
68 |
67 |
60 |
|
ВКП 70-40-6 |
Lwa к окружению |
63 |
49 |
57 |
57 |
59 |
55 |
50 |
46 |
41 |
|
ВКП 80-50-4 |
Lwa Канал |
83 |
82 |
75 |
75 |
71 |
76 |
75 |
71 |
67 |
|
ВКП 80-50-4 |
Lwa к выходу |
90 |
71 |
78 |
77 |
82 |
86 |
84 |
81 |
75 |
|
ВКП 80-50-4 |
Lwa к окружению |
75 |
57 |
68 |
69 |
67 |
69 |
64 |
50 |
58 |
|
№ вент. |
дБ(А) |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
Октавные полосы частот, Гц |
|
Общ |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
ВКП 80-50-6 |
Lwa Канал |
77 |
65 |
68 |
65 |
69 |
72 |
71 |
67 |
61 |
|
ВКП 80-50-6 |
Lwa к выходу |
82 |
63 |
68 |
69 |
77 |
76 |
75 |
72 |
66 |
|
ВКП 80-50-6 |
Lwa к окружению |
67 |
49 |
57 |
60 |
62 |
60 |
55 |
51 |
50 |
|
ВКП 100-50-6 |
Lwa Канал |
79 |
72 |
69 |
65 |
71 |
72 |
72 |
69 |
65 |
|
ВКП 100-50-6 |
Lwa к выходу |
84 |
69 |
72 |
72 |
78 |
79 |
77 |
74 |
69 |
|
ВКП 100-50-6 |
Lwa к окружению |
60 |
54 |
65 |
61 |
63 |
61 |
58 |
53 |
53 |
Аэродинамические характеристики вентилятора канального ВКП

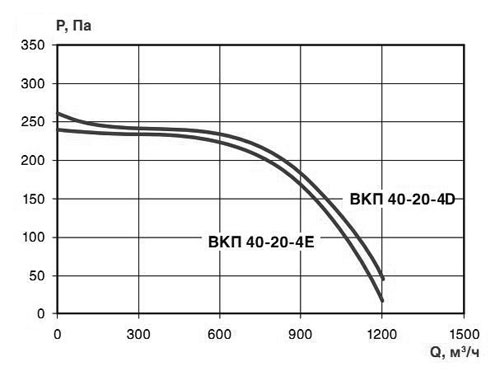

ВКП 40-20

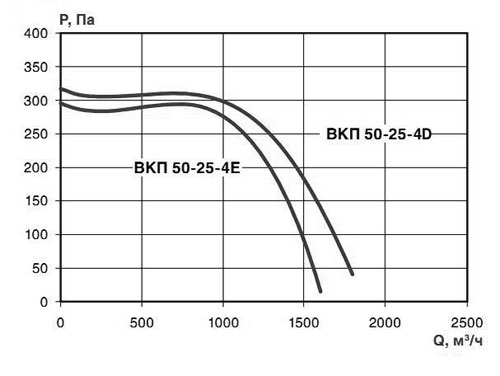

ВКП 50-25-4

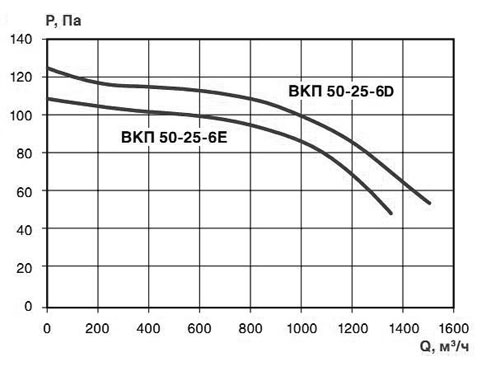

ВКП 50-25-6

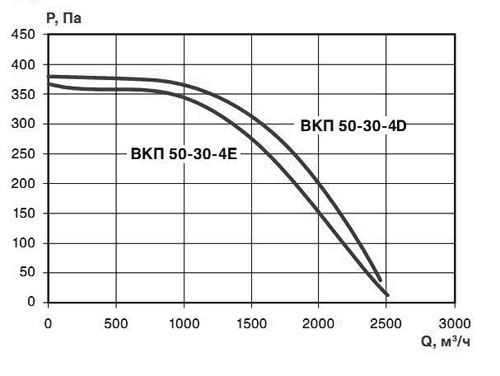

ВКП 50-30-4

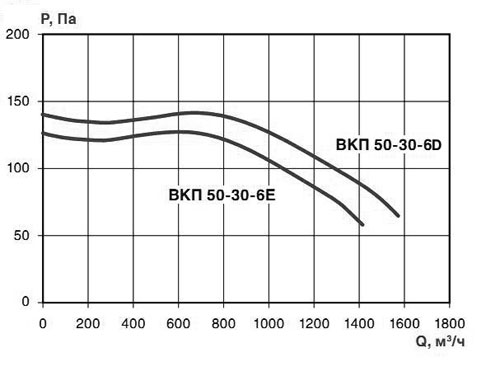

ВКП 50-30-6

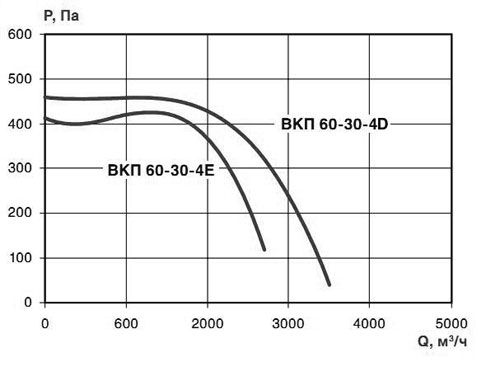

ВКП 60-30-4

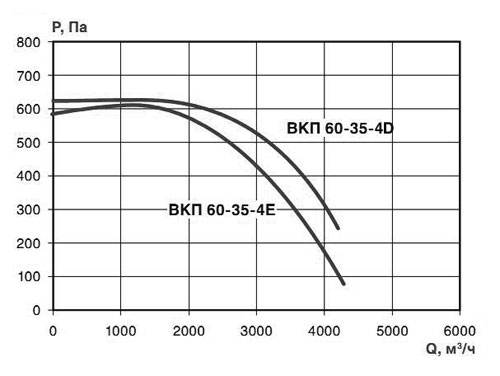

ВКП 60-35-4

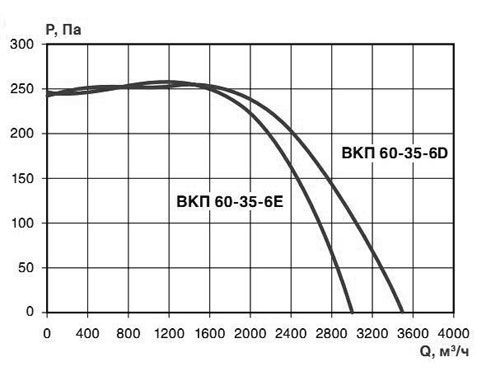

ВКП 60-35-6

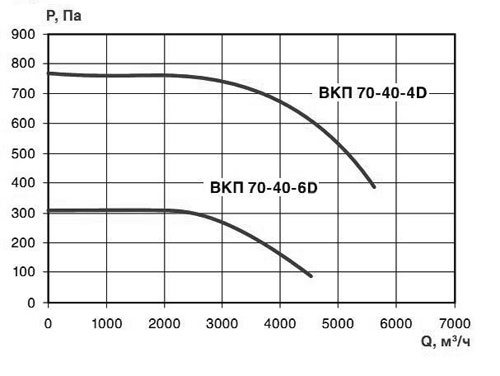

ВКП 70-40-6 и 4

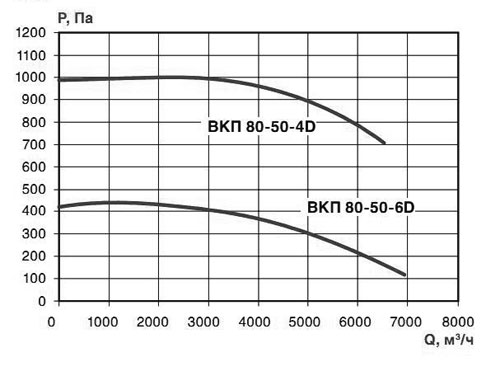

ВКП 80-50-4 и 6

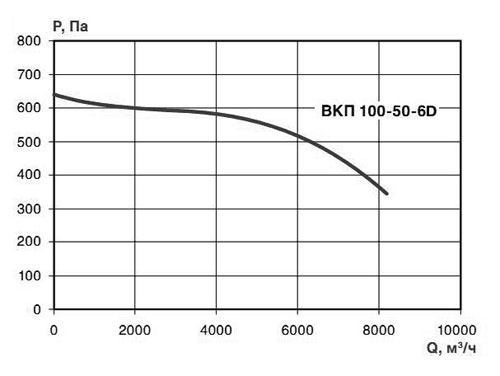

ВКП 100-50-6
