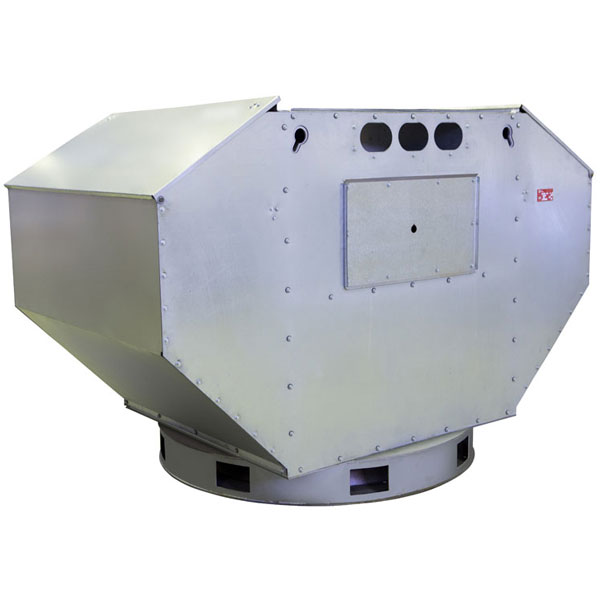

Вентилятор крышный ВКРФ

Описание

  • Низкого давления, одностороннего всасывания;
  • Количество лопаток рабочего колеса 6 или 9 (загнутые назад);
  • Выброс потока воздуха вверх («факельный выброс»);
  • Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии;
  • Вентиляторы ВКРФм могут комплектоваться стаканами, клапанами и поддонами.

Вентиляторы применяют для вентиляции воздуха в зданиях и сооружениях различного назначения, используя их в вентиляционных системах вытяжного типа. Помимо этого ВКРФ помогают решать определенные санитарно-технические задачи, могут применяться с целью дымоудаления. Недопустимым считается использование ВКРФ в сочетании с технологическими установками, нагревающими газовоздушные массы до температуры самовоспламенения взрывоопасных веществ.

С учетом технических, эксплуатационных параметров ВКРФ разных модификаций их эксплуатация рекомендована в климатических зонах с умеренным либо тропическим климатом, при внешних температурах от -40 до +40...+45 оС, 2-3-я категории размещения.

Варианты изготовления ВКРФ

Классификация вентиляторов ВКРФ производится в зависимости от двух тесно связанных друг с другом факторов – назначения устройства и материалов его изготовления.

Исполнение вентилятора крышного ВКР
Индекс Назначение материал
- Общепромышленное исполнение углеродистая сталь
К (К1) Коррозионностойкое исполнение нержавеющая сталь
Р (В) Взрывозащищенное исполнение из разнородных металлов углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение алюминиевые сплавы

Устройство, монтаж вентиляторов крышных ВКРФ

Вентиляционные устройства ВКРФ характеризуют низкое давление, факельный выброс, одностороннее всасывание. Это модификация вентилятора ВКР, так же имеющая 6 либо 9 обратно загнутых лопаток на рабочем колесе, отличающаяся от него факельным (вертикальным) выбросом воздушного потока. Для предотвращения утечки воздуха при неработающем устройстве в его конструкции предусмотрены карманы. В дополнительную комплектацию вентиляторов ВКРФ входят стаканы, клапаны, поддоны.

Оптимальная работа вентиляторов этого типа обеспечивается без устройства сети воздуховодов, устанавливают их на крышах сооружений.

Технические характеристики вентилятора крышного ВКРФ

№ вент.

Кол-во лопаток

Частота вращ.

Произ-ть, 103 х м3/час

Полное давление при t = 20 оС,

Масса, кг

№3,55

6

0,25*1500

0,5-2,4

0-250

76

№3,55

6

2,2*3000

1-4,8

0-1160

85

№3,55

9

0,37*1500

0,6-2,85

0-252

75

№3,55

9

3*3000

1,2-6,1

0-1160

87

№4

6

0,55*1500

1-3,7

0-320

89

№4

6

3*3000

2-7,8

0-1400

100

№4

9

0,75*1500

0,9-4,3

0-365

93

№4

9

5,5*3000

1,8-8,6

0-1460

111

№4,5

6

0,75*1500

1,2-5,3

0-470

94

№4,5

6

7,5*3000

3,2-11,2

0-1920

155

№4,5

9

1,1*1500

1,4-6,2

0-470

94

№4,5

9

11*3000

2,8-12,4

0-1950

94

№5

6

1,5*1500

2,2-7,6

0-590

130

№5

9

2,2*1500

2,2-8,8

0-580

130

№5,6

6

0,75*1000

2-7

0-300

133

№5,6

6

2,2*1500

3-10,4

0-700

133

№5,6

9

1,1*1000

2-8,4

0-320

175,9

№5,6

9

3*1500

3-12,4

0-730

175,9

№6,3

6

1,1*1000

2,8-10

0-395

161

№6,3

6

4*1500

4,4-15,5

0-960

161

№6,3

9

1,5*1000

3-11,6

0-420

180,5

№6,3

9

5,5*1500

8-18,2

0-960

180,5

№7,1

6

2,2*1000

4-14,8

0-550

184

№7,1

6

7,5*1500

6,1-22,1

0-1240

219

№7,1

9

3*1000

4-17,2

0-550

189

№7,1

9

11*1500

6,4-26

0-1240

233

№8

6

4*1000

6-21

0-680

272

№8

6

15*1500

6,4-32

0-1530

389

№8

9

3*750

4,5-19

0-400

266

№8

9

7,5*1000

6-24,5

0-700

426

№8

9

22*1500

9-37,5

0-1610

469

№9

6

3*750

6-22

0-460

308

№9

6

7,5*1000

8-30

0-860

345

№9

9

5,5*750

7-26

0-480

339

№9

9

11*1000

9-36

0-900

410

№10

6

5,5*750

8-30

0-590

461

№10

6

15*1000

12-41,2

0-1080

547

№10

9

7,5*750

9-37

0-640

504

№10

9

18,5*1000

11,2-47,5

0-1120

727

№11,2

6

11*750

12-44

0-780

565

№11,2

6

22*1000

16-58

0-1390

665

№11,2

9

15*750

14-52

0-800

570

№11,2

9

30*1000

16-69

0-1400

963

№12,5

6

15*750

17-61

0-960

710

№12,5

9

22*750

17-72

0-1000

1106

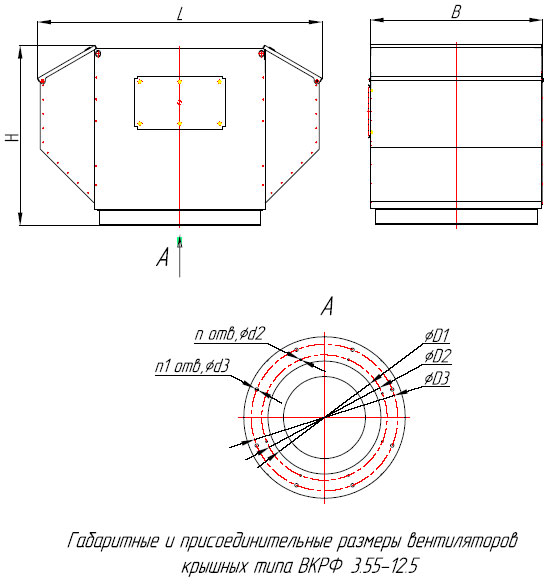

Габаритно-присоединительные размеры вентилятора крышного ВКРФ

Габаритно-присоединительные размеры вентилятора крышного ВКРФ
Тип. вент. D1, мм D2, мм D3, мм L, мм H, мм B, мм d2, мм d3, мм n, мм n1, мм
3,55 360 430 595 857 587 650 8 12 8 8
4 360 430 595 857 637 650 8 12 8 8
4,5 430 490 595 1117 687 650 8 12 8 8
5 430 490 595 1158 727 842 8 16 8 8
5,6 525 660 772 1380 935 894 8 16 8 8
6,3 595 660 772 1400 987 850 8 16 8 8
7,1 595 660 772 1498 951 921 8 16 8 8
8 750 850 1072 1940 1200 1153 10 16 8 8
9 750 850 1072 1940 1200 1153 10 16 8 8
10 1005 1040 1272 2152 1434 1200 12 16 8 8
11,2 1005 1040 1272 2200 1497 1230 12 16 8 8
12,5 1100 1310 1522 2534 1718 1576 12 16 8 8

Акустические характеристики вентилятора радиального ВКРФ

Вент.

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц

Поправки  ΔLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц



63

125

250

500

1k

2k

4k

8k

ВКРФ z=6

+1

+7

+2

0

-7

-12

-12

-21

ВКРФ z=9

-9

-8

-3

-3

-4

-9

-14

-19

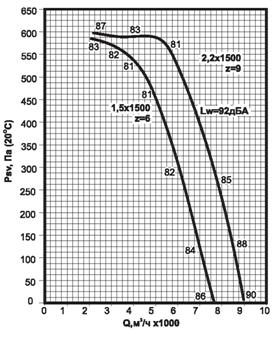

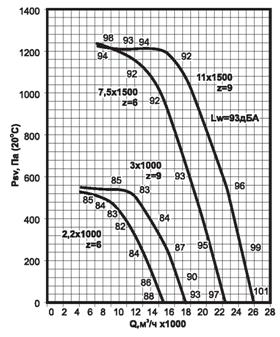

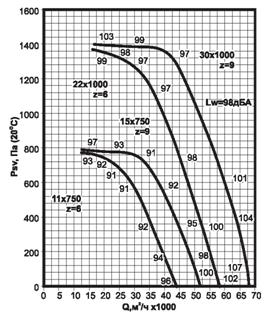

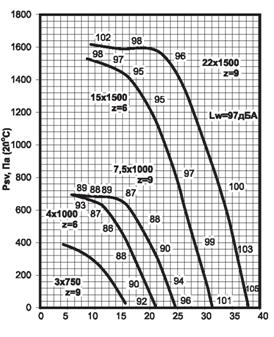

Аэродинамические характеристики вентилятора крышного ВКРФ

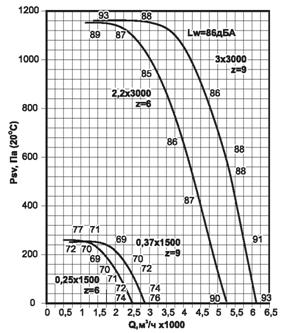

ВКРФ 3,55

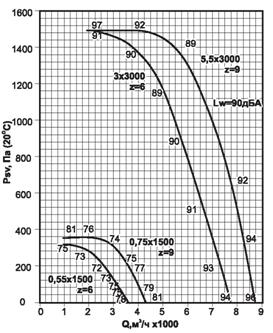

ВКРФ 4

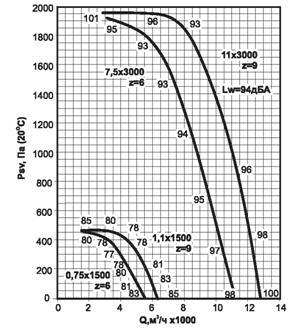

ВКРФ 4,5

ВКРФ 5

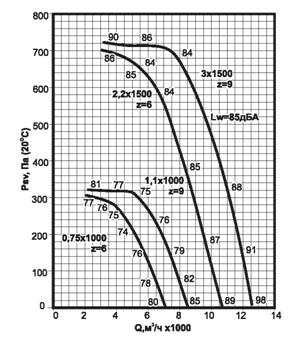

ВКРФ 5,6

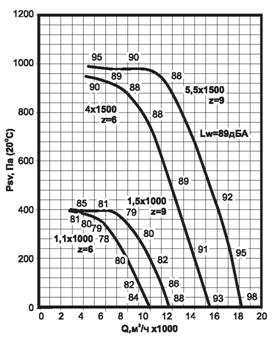

ВКРФ 6,3

ВКРФ 7,1

ВКРФ 8

ВКРФ 9

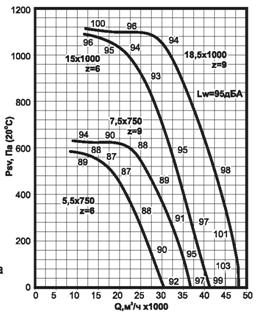

ВКРФ 10

ВКРФ 11,2

ВКРФ 12,5
