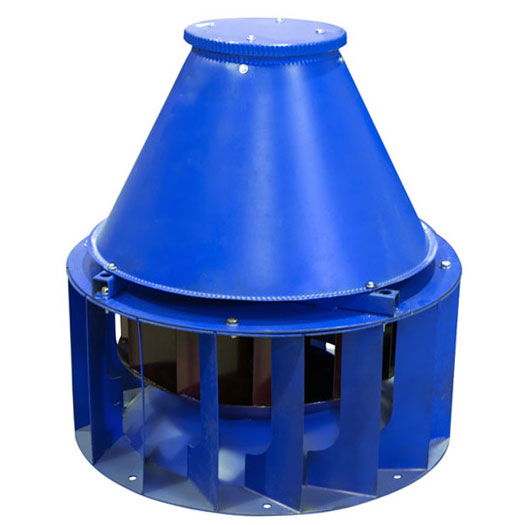

Вентилятор крышный ВКРС

Описание
- Низкого давления, одностороннего всасывания;
- Количество лопаток 6 и 9 (загнутые назад);
- Выброс потока в сторону;
- Вентиляторы ВКРС могут комплектоваться стаканами, клапанами и поддонами.
Вентиляторы крышные ВКРС используют в вытяжных вентиляционных системах зданий разного назначения или для решения определенных производственных и санитарно-технических задач. Исключением служит использование с технологическими установками, при работе которых окружающий воздух нагревается до температуры воспламенения содержащихся в нем взрывоопасных веществ.
Рекомендуется использование вентиляторов крышных ВКРС в условиях умеренного либо тропического климата, 1 категория размещения, при температуре от -40 до +40-45 оС.
Основные варианты изготовления
Вентиляторы ВКРС характеризуются хорошей аэродинамикой и довольно высокой производительностью. Производятся в разных модификациях, которые различаются не только типоразмерами, но и производительностью, мощностью, уровнем шума. В зависимости от назначения и предполагаемых условий эксплуатации крышных вентиляторов этого типа, они изготавливаются из различных материалов. По этому признаку осуществляется их основная классификация:
Индекс | Назначение | материал |
---|---|---|
- | Общепромышленное исполнение | углеродистая сталь |
К1 | Коррозионностойкое исполнение | нержавеющая сталь |
В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
ВК3 | Взрывозащищенное исполнение | алюминиевые сплавы |
Устройство и монтаж вентилятора крышного ВКРС
Вентилятор крышный ВКРС – вентилятор низкого давления с односторонним всасыванием. В разных модификациях его рабочее колесо содержит 6 или 9 обратно загнутых лопаток. От вентилятора ВКР эту модель отличает выброс потока воздуха в сторону.
Вентиляторы этого типа эксплуатируются без сети воздуховодов, устанавливаются на крышах зданий в специальном стакане, служащем для защиты вентилятора от любых внешних воздействий (прежде всего от атмосферных осадков). Стаканы, поддоны и клапаны входят в дополнительную комплектацию данного вентиляционного устройства.
Технические характеристики вентилятора крышного ВКРС
№ вент. |
Число лопаток |
Частота вращ., об/мин |
Р, кВт |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Масса, кг |
Произ-ть 103 х м3/час |
Полное давление, Па |
|||||
№3,55 |
6 |
0,25 |
1500 |
0,6-2,5 |
0-260 |
65 |
№3,55 |
6 |
2,2 |
3000 |
1,25-5,25 |
0-1160 |
66 |
№3,55 |
9 |
0,37 |
1500 |
0,75-3,0 |
0-255 |
67 |
№3,55 |
9 |
3 |
3000 |
1,60-6,30 |
0-1160 |
66 |
№4 |
6 |
0,55 |
1500 |
0,75-3,75 |
0-320 |
77 |
№4 |
6 |
3 |
3000 |
1,75-8,0 |
0-1520 |
77 |
№4 |
9 |
0,75 |
1500 |
1,0-4,75 |
0-400 |
78 |
№4 |
9 |
5,5 |
3000 |
2,0-9,5 |
0-1620 |
78 |
№4,5 |
6 |
0,75 |
1500 |
1,5-5,5 |
0-460 |
81 |
№4,5 |
6 |
7,5 |
3000 |
3,0-11,4 |
0-1950 |
79 |
№4,5 |
9 |
1,1 |
1500 |
2,0-6,8 |
0-500 |
86 |
№4,5 |
9 |
11 |
3000 |
3,8-14,0 |
0-2100 |
78 |
№5 |
6 |
1,5 |
1500 |
2,0-8,0 |
0-600 |
90 |
№5 |
9 |
2,2 |
1500 |
2,4-9,6 |
0-640 |
94 |
№5,6 |
6 |
0,75 |
1000 |
1,8-7,2 |
0-320 |
98 |
№5,6 |
6 |
2,2 |
1500 |
2,8-11,0 |
0-720 |
99 |
№5,6 |
9 |
1,1 |
1000 |
2,2-8,8 |
0-340 |
100 |
№5,6 |
9 |
3 |
1500 |
3,40-13,40 |
0-780 |
106 |
№6,3 |
6 |
1,1 |
1000 |
2,6-10,5 |
0-400 |
107 |
№6,3 |
6 |
4 |
1500 |
4,0-16,0 |
0-980 |
128 |
№6,3 |
9 |
1,5 |
1000 |
3,2-12,6 |
0-440 |
112 |
№6,3 |
9 |
5,5 |
1500 |
5,0-19,8 |
0-1060 |
139 |
№7,1 |
6 |
2,2 |
1000 |
4,0-15,4 |
0-550 |
143 |
№7,1 |
6 |
7,5 |
1500 |
6,0-23,5 |
0-1280 |
161 |
№7,1 |
9 |
3 |
1000 |
5,0-19,0 |
0-600 |
156 |
№7,1 |
9 |
11 |
1500 |
7,0-28,0 |
0-1320 |
175 |
№8 |
6 |
4 |
1000 |
5,6-22,5 |
0-710 |
234 |
№8 |
6 |
15 |
1500 |
8,75-33,0 |
0-1580 |
244 |
№8 |
9 |
3 |
750 |
6,0-24,0 |
0-650 |
326 |
№8 |
9 |
7,5 |
1000 |
6,5-26,25 |
0-740 |
240 |
№8 |
9 |
22 |
1500 |
10,0-40,5 |
0-1720 |
326 |
№9 |
6 |
3 |
750 |
6,0-23,0 |
0-475 |
272 |
№9 |
6 |
7,5 |
1000 |
7,5-32,0 |
0-900 |
280 |
№9 |
9 |
5,5 |
750 |
7,5-28,0 |
0-620 |
298 |
№9 |
9 |
11 |
1000 |
10,0-38,0 |
0-970 |
353 |
№10 |
6 |
5,5 |
750 |
8,0-32,0 |
0-600 |
403 |
№10 |
6 |
15 |
1000 |
11,0-43,0 |
0-1120 |
442 |
№10 |
9 |
7,5 |
750 |
10,0-40,0 |
0-680 |
467 |
№10 |
9 |
18,5 |
1000 |
13,0-52,5 |
0-1200 |
497 |
№11,2 |
6 |
11 |
750 |
12,0-46,5 |
0-800 |
490 |
№11,2 |
6 |
22 |
1000 |
15,0-62,0 |
0-1400 |
500 |
№11,2 |
9 |
15 |
750 |
14,0-56,0 |
0-840 |
490 |
№11,2 |
9 |
30 |
1000 |
18,0-74,0 |
0-1500 |
565 |
№12,5 |
6 |
15 |
750 |
16,0-64,0 |
0-1000 |
600 |
№12,5 |
9 |
22 |
750 |
20,0-78,0 |
0-1040 |
677 |

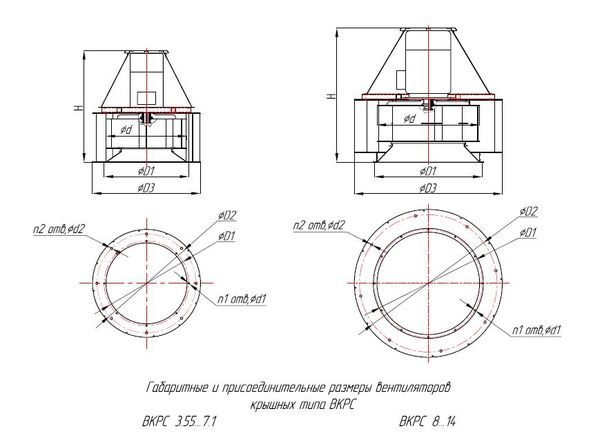

Габаритно-присоединительные размеры вентилятора крышного ВКРС
Тип. вент. | d, мм | D1, мм | D2, мм | D3, мм | H, мм | d1, мм | d2, мм | n1, мм |
---|---|---|---|---|---|---|---|---|
3,55 | 355 | 430 | 595 | 650 | 527 | 10,5 | 14 | 8 |
4 | 400 | 430 | 595 | 650 | 601 | 10,5 | 14 | 8 |
4,5 | 450 | 490 | 595 | 720 | 710 | 10,5 | 14 | 8 |
5 | 500 | 490 | 595 | 720 | 710 | 10,5 | 14 | 8 |
5,6 | 560 | 660 | 772 | 870 | 770 | 10,5 | 14 | 8 |
6,3 | 630 | 660 | 772 | 842 | 870 | 10,5 | 14 | 8 |
7,1 | 710 | 660 | 772 | 870 | 890 | 10,5 | 14 | 8 |
8 | 800 | 838 | 1072 | 1154 | 1048 | 10,5 | 14 | 8 |
9 | 900 | 850 | 1072 | 1180 | 1172 | 10,5 | 14 | 8 |
10 | 1000 | 1038 | 1272 | 1400 | 1450 | 10,5 | 16 | 8 |
11,2 | 1120 | 1038 | 1272 | 1500 | 1608 | 10,5 | 16 | 8 |
12,5 | 1250 | 1310 | 1522 | 1650 | 1782 | 10,5 | 16 | 8 |
14 | 1400 | 1310 | 1522 | 1800 | 1900 | 10,5 | 16 | 8 |
Акустические характеристики вентилятора крышного ВКРС
Тип вент. |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
Поправки DLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
ВКРС z=6 |
+1 |
+7 |
+2 |
0 |
-7 |
-12 |
-12 |
-21 |
ВКРС z=9 |
-9 |
-8 |
-3 |
-3 |
-4 |
-9 |
-14 |
-19 |
Аэродинамические характеристики вентилятора крышного ВКРС
ВКРС 3,55
ВКРС 4

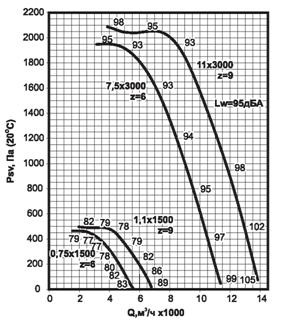

ВКРС 4,5

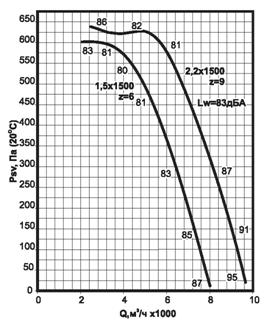

ВКРС 5

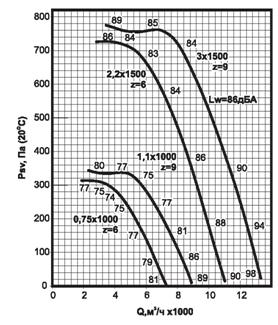

ВКРС 5,6

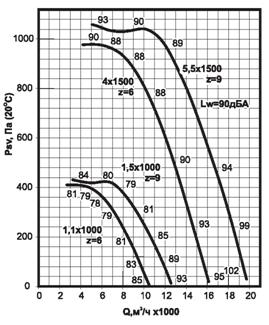

ВКРС 6,3

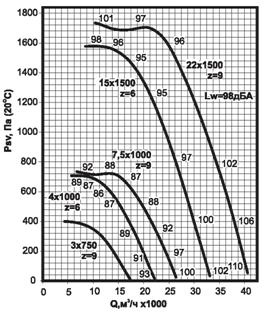

ВКРС 8

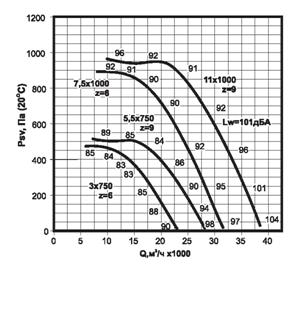

ВКРС 9

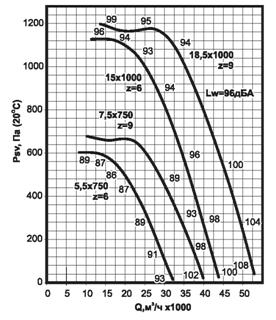

ВКРС 10

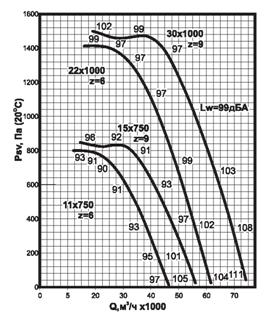

ВКРС 11,2
ВКРС 12,5
