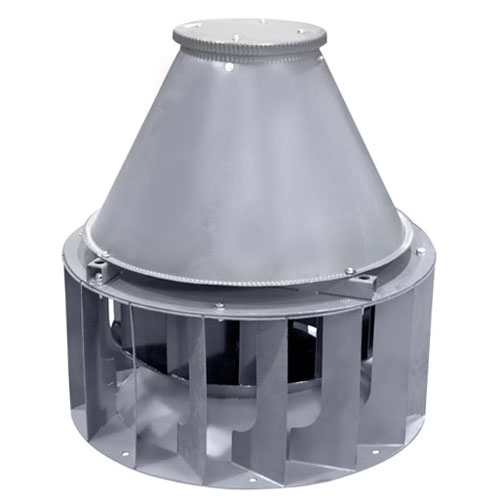

Вентилятор крышный дымоудаления ВКРС ДУ
Описание
- Низкого давления, одностороннего всасывания;
- Количество лопаток - 6 и 9 (загнутые назад);
- Вентиляторы ВКРС могут комплектоваться стаканами, клапанами и поддонами.
Вентилятор вытяжной крышный типа ВКРС ДУ применяется в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентилятор может перемещать газовоздушные смеси с температурой до +400 °С в течение 120 минут и до +600 °С в течение 60 минут.
Вытяжной вентилятор ВКРС ДУ: условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69.
Температура окружающей среды от -40 до +40 оС (от -10 до +45 оС для вентиляторов тропического исполнения).
Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 10 мг/м3.
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

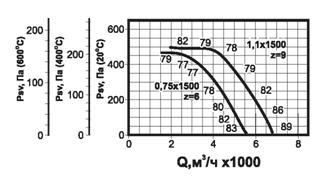

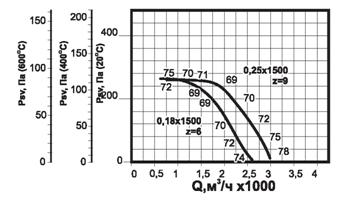

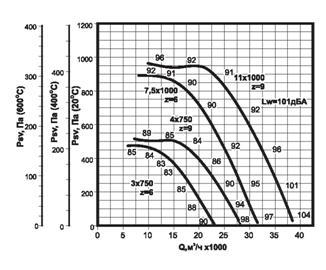

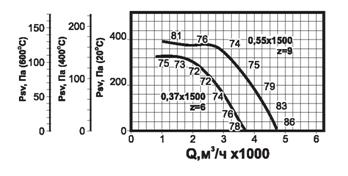

Вентилятор вытяжной крышный дымоудаления ВКРС ДУ: технические характеристики
|
№ вент. |
Число лопаток |
Частота вращ. |
Произ-ть, 103 х м3/час |
Полное давление (t = 20 °C), Па |
Полное давление (t = 400 °C), Па |
Полное давление (t = 600 °C), Па |
Масса, кг |
V, m3 |
|
№3,55 |
6 |
0,18*1500 |
0,6-2,5 |
0-260 |
0-113 |
0-87 |
65 |
0,34 |
|
№3,55 |
6 |
1,5*3000 |
1,25-5,25 |
0-1160 |
0-505 |
0-389 |
66 |
0,34 |
|
№3,55 |
9 |
0,25*1500 |
0,75-3,0 |
0-255 |
0-111 |
0-85 |
67 |
0,34 |
|
№3,55 |
9 |
2,2*3000 |
1,60-6,30 |
0-1160 |
0-505 |
0-389 |
66 |
0,34 |
|
№4 |
6 |
0,37*1500 |
0,75-3,75 |
0-320 |
0-139 |
0-107 |
77 |
0,4 |
|
№4 |
6 |
3*3000 |
1,75-8,0 |
0-1520 |
0-662 |
0-510 |
77 |
0,4 |
|
№4 |
9 |
0,55*1500 |
1,0-4,75 |
0-400 |
0-174 |
0-134 |
78 |
0,4 |
|
№4 |
9 |
4*3000 |
2,0-9,5 |
0-1620 |
0-705 |
0-543 |
78 |
0,4 |
|
№4,5 |
6 |
0,75*1500 |
1,5-5,5 |
0-460 |
0-200 |
0-154 |
81 |
0,6 |
|
№4,5 |
6 |
5,5*3000 |
3,0-11,4 |
0-1950 |
0-849 |
0-654 |
79 |
0,6 |
|
№4,5 |
9 |
1,1*1500 |
2,0-6,8 |
0-500 |
0-217 |
0-167 |
86 |
0,6 |
|
№4,5 |
9 |
7,5*3000 |
3,8-14,0 |
0-2100 |
0-914 |
0-704 |
78 |
0,6 |
|
№5 |
6 |
1,1*1500 |
2,0-8,0 |
0-600 |
0-261 |
0-201 |
90 |
0,8 |
|
№5 |
9 |
1,5*1500 |
2,4-9,6 |
0-640 |
0-278 |
0-214 |
94 |
0,8 |
|
№5,6 |
6 |
0,55*1000 |
1,8-7,2 |
0-320 |
0-139 |
0-107 |
98 |
1,05 |
|
№5,6 |
6 |
2,2*1500 |
2,8-11,0 |
0-720 |
0-313 |
0-241 |
99 |
1,05 |
|
№5,6 |
9 |
0,75*1000 |
2,2-8,8 |
0-340 |
0-148 |
0-114 |
100 |
1,05 |
|
№5,6 |
9 |
3*1500 |
3,40-13,40 |
0-780 |
0-339 |
0-261 |
106 |
1,05 |
|
№6,3 |
6 |
1,1*1000 |
2,6-10,5 |
0-400 |
0-174 |
0-134 |
107 |
1,12 |
|
№6,3 |
6 |
4*1500 |
4,0-16,0 |
0-980 |
0-426 |
0-328 |
128 |
1,12 |
|
№6,3 |
9 |
1,5*1000 |
3,2-12,6 |
0-440 |
0-191 |
0-147 |
112 |
1,12 |
|
№6,3 |
9 |
5,5*1500 |
5,0-19,8 |
0-1060 |
0-461 |
0-350 |
139 |
1,12 |
|
№7,1 |
6 |
2,2*1000 |
4,0-15,4 |
0-550 |
0-239 |
0-184 |
143 |
1,73 |
|
№7,1 |
6 |
7,5*1500 |
6,0-23,5 |
0-1280 |
0-557 |
0-429 |
161 |
1,73 |
|
№7,1 |
9 |
3*1000 |
5,0-19,0 |
0-600 |
0-261 |
0-201 |
156 |
1,73 |
|
№7,1 |
9 |
11*1500 |
7,0-28,0 |
0-1320 |
0-574 |
0-442 |
175 |
1,73 |
|
№8 |
6 |
4*1000 |
5,6-22,5 |
0-710 |
0-309 |
0-238 |
234 |
2,8 |
|
№8 |
6 |
11*1500 |
8,75-33,0 |
0-1580 |
0-687 |
0-530 |
244 |
2,8 |
|
№8 |
9 |
5,5*1000 |
6,0-24,0 |
0-650 |
0-283 |
0-218 |
326 |
2,8 |
|
№8 |
9 |
18*1500 |
10,0-40,5 |
0-1720 |
0-748 |
0-577 |
326 |
2,8 |
|
№8 |
9 |
3*750 |
6,5-26,25 |
0-740 |
0-322 |
0-248 |
240 |
2,8 |
|
№9 |
6 |
7,5*1000 |
6,0-23,0 |
0-475 |
0-206 |
0-159 |
272 |
3,35 |
|
№9 |
6 |
22*1500 |
7,5-32,0 |
0-900 |
0-391 |
0-302 |
280 |
3,35 |
|
№9 |
9 |
4*750 |
7,5-28,0 |
0-620 |
0-269 |
0-208 |
298 |
3,35 |
|
№9 |
9 |
11*1000 |
10,0-38,0 |
0-970 |
0-422 |
0-325 |
353 |
3,35 |
|
№10 |
6 |
30*1500 |
8,0-32,0 |
0-600 |
0-261 |
0-201 |
403 |
4,6 |
|
№10 |
6 |
5,5*750 |
11,0-43,0 |
0-1120 |
0-487 |
0-375 |
442 |
4,6 |
|
№10 |
9 |
11*1000 |
10,0-40,0 |
0-680 |
0-296 |
0-228 |
467 |
4,6 |
|
№10 |
9 |
7,5*750 |
13,0-52,5 |
0-1200 |
0-522 |
0-402 |
497 |
4,6 |
|
№11,2 |
6 |
11*750 |
12,0-46,5 |
0-800 |
0-348 |
0-268 |
490 |
5,34 |
|
№11,2 |
6 |
18,5*1000 |
15,0-62,0 |
0-1400 |
0-609 |
0-469 |
500 |
5,34 |
|
№11,2 |
9 |
15*750 |
14,0-56,0 |
0-840 |
0-365 |
0-281 |
490 |
5,34 |
|
№11,2 |
9 |
30*1000 |
18,0-74,0 |
0-1500 |
0-653 |
0-503 |
565 |
5,34 |
|
№12,5 |
6 |
15*750 |
16,0-64,0 |
0-1000 |
0-435 |
0-335 |
600 |
7,11 |
|
№12,5 |
6 |
37*1000 |
22,0-86,0 |
0-1780 |
0-775 |
0-597 |
578 |
7,11 |
|
№12,5 |
9 |
22*750 |
20,0-78,0 |
0-1040 |
0-452 |
0-349 |
677 |
7,11 |
|
№12,5 |
9 |
45*1000 |
26,0-104,0 |
0-1900 |
0-827 |
0-637 |
662 |
7,11 |

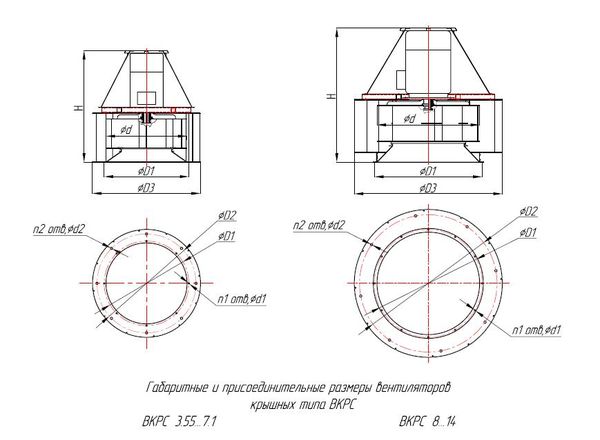

Вытяжной вентилятор крышный ВКРС ДУ: габаритно-присоединительные размеры
| Тип. вент. | d, мм | D1, мм | D2, мм | D3, мм | H, мм | d1, мм | d2, мм | n1, мм |
|---|---|---|---|---|---|---|---|---|
| 3,55 | 355 | 430 | 595 | 650 | 527 | 10,5 | 14 | 8 |
| 4 | 400 | 430 | 595 | 650 | 601 | 10,5 | 14 | 8 |
| 4,5 | 450 | 490 | 595 | 720 | 710 | 10,5 | 14 | 8 |
| 5 | 500 | 490 | 595 | 720 | 710 | 10,5 | 14 | 8 |
| 5,6 | 560 | 660 | 772 | 870 | 770 | 10,5 | 14 | 8 |
| 6,3 | 630 | 660 | 772 | 842 | 870 | 10,5 | 14 | 8 |
| 7,1 | 710 | 660 | 772 | 870 | 890 | 10,5 | 14 | 8 |
| 8 | 800 | 838 | 1072 | 1154 | 1048 | 10,5 | 14 | 8 |
| 9 | 900 | 850 | 1072 | 1180 | 1172 | 10,5 | 14 | 8 |
| 10 | 1000 | 1038 | 1272 | 1400 | 1450 | 10,5 | 16 | 8 |
| 11,2 | 1120 | 1038 | 1272 | 1500 | 1608 | 10,5 | 16 | 8 |
| 12,5 | 1250 | 1310 | 1522 | 1650 | 1782 | 10,5 | 16 | 8 |
| 14 | 1400 | 1310 | 1522 | 1800 | 1900 | 10,5 | 16 | 8 |
Акустические характеристики ВКРС ДУ
|
Тип. вент. |
n, мин-1 |
Зона измерений |
Значение Lpl, дБ в октавных полюсах f, ГЦ |
Значение Lpl, дБ в октавных полюсах f, ГЦ |
Значение Lpl, дБ в октавных полюсах f, ГЦ |
Значение Lpl, дБ в октавных полюсах f, ГЦ |
Значение Lpl, дБ в октавных полюсах f, ГЦ |
Значение Lpl, дБ в октавных полюсах f, ГЦ |
Значение Lpl, дБ в октавных полюсах f, ГЦ |
Lpa, дБА |
|
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||||
|
ВКРС -3,5 ДУ -2ч/600(400) С -0,25/1500 |
1350 |
к входу |
49 |
60 |
65 |
65 |
62 |
57 |
50 |
70 |
|
ВКРС -3,5 ДУ -2ч/600(400) С -0,25/1500 |
1350 |
к окруж |
51 |
62 |
67 |
67 |
64 |
89 |
52 |
72 |
|
ВКРС -3,5 ДУ -2ч/600(400) С -0,25/3000 |
2860/2880 |
к входу |
65 |
77 |
84 |
84 |
81 |
76 |
70 |
88 |
|
ВКРС -3,5 ДУ -2ч/600(400) С -0,25/3000 |
2860/2880 |
к окруж |
67 |
79 |
86 |
86 |
83 |
78 |
72 |
90 |
|
ВКРС -4 ДУ -2ч/600(400) С -0,25/1500 |
1320/1360 |
к входу |
53 |
64 |
69 |
68 |
65 |
60 |
54 |
73 |
|
ВКРС -4 ДУ -2ч/600(400) С -0,25/1500 |
1320/1360 |
к окруж |
55 |
66 |
71 |
70 |
67 |
62 |
56 |
75 |
|
ВКРС -4 ДУ -2ч/600(400) С -0,25/3000 |
2850/2860 |
к входу |
68 |
81 |
87 |
87 |
84 |
80 |
73 |
92 |
|
ВКРС -4 ДУ -2ч/600(400) С -0,25/3000 |
2850/2860 |
к окруж |
70 |
83 |
89 |
89 |
86 |
82 |
75 |
94 |
|
ВКРС -4,5 ДУ -2ч/600(400) С -0,25/1500 |
1350/1420 |
к входу |
57 |
68 |
74 |
73 |
70 |
65 |
58 |
78 |
|
ВКРС -4,5 ДУ -2ч/600(400) С -0,25/1500 |
1350/1420 |
к окруж |
59 |
70 |
76 |
75 |
72 |
67 |
60 |
80 |
|
ВКРС -4,5 ДУ -2ч/600(400) С -0,25/3000 |
2850/2895 |
к входу |
72 |
84 |
91 |
91 |
88 |
83 |
77 |
95 |
|
ВКРС -4,5 ДУ -2ч/600(400) С -0,25/3000 |
2850/2895 |
к окруж |
74 |
86 |
93 |
93 |
90 |
85 |
79 |
97 |
|
ВКРС -5 ДУ -2ч/600(400) С -0,25/1500 |
1420/1410 |
к входу |
60 |
72 |
77 |
76 |
73 |
68 |
62 |
81 |
|
ВКРС -5 ДУ -2ч/600(400) С -0,25/1500 |
1420/1410 |
к окруж |
62 |
74 |
79 |
78 |
75 |
70 |
64 |
83 |
|
ВКРС -5,6 ДУ -2ч/600(400) С -0,25/1000 |
920 |
к входу |
54 |
64 |
69 |
68 |
65 |
60 |
54 |
73 |
|
ВКРС -5,6 ДУ -2ч/600(400) С -0,25/1000 |
920 |
к окруж |
56 |
66 |
71 |
70 |
67 |
62 |
56 |
75 |
|
ВКРС -5,6 ДУ -2ч/600(400) С -0,25/1500 |
1410/1420 |
к входу |
63 |
75 |
880 |
79 |
76 |
71 |
65 |
84 |
|
ВКРС -5,6 ДУ -2ч/600(400) С -0,25/1500 |
1410/1420 |
к окруж |
65 |
77 |
82 |
81 |
78 |
73 |
67 |
86 |
|
ВКРС -6,3 ДУ -2ч/600(400) С -0,25/1000 |
920/940 |
к входу |
57 |
68 |
72 |
71 |
68 |
64 |
57 |
77 |
|
ВКРС -6,3 ДУ -2ч/600(400) С -0,25/1000 |
920/940 |
к окруж |
59 |
70 |
74 |
73 |
70 |
66 |
59 |
79 |
|
ВКРС -6,3 ДУ -2ч/600(400) С -0,25/1500 |
1410/1430 |
к входу |
66 |
78 |
83 |
82 |
79 |
74 |
68 |
87 |
|
ВКРС -6,3 ДУ -2ч/600(400) С -0,25/1500 |
1410/1430 |
к окруж |
68 |
80 |
85 |
84 |
81 |
76 |
70 |
89 |
|
ВКРС -7,1 ДУ -2ч/600(400) С -0,25/750 |
700 |
к входу |
54 |
64 |
68 |
67 |
64 |
59 |
53 |
73 |
|
ВКРС -7,1 ДУ -2ч/600(400) С -0,25/750 |
700 |
к окруж |
56 |
66 |
70 |
69 |
66 |
61 |
55 |
75 |
|
ВКРС -7,1 ДУ -2ч/600(400) С -0,25/1000 |
940/950 |
к входу |
61 |
71 |
76 |
75 |
72 |
67 |
61 |
80 |
|
ВКРС -7,1 ДУ -2ч/600(400) С -0,25/1000 |
940/950 |
к окруж |
63 |
73 |
78 |
77 |
74 |
69 |
63 |
82 |
|
ВКРС -7,1 ДУ -2ч/600(400) С -0,25/1500 |
1435/1455 |
к входу |
70 |
82 |
87 |
86 |
83 |
78 |
72 |
91 |
|
ВКРС -7,1 ДУ -2ч/600(400) С -0,25/1500 |
1435/1455 |
к окруж |
72 |
84 |
89 |
88 |
85 |
80 |
74 |
93 |
|
ВКРС -8 ДУ -2ч/600(400) С -0,25/1000 |
950 |
к входу |
64 |
75 |
80 |
79 |
75 |
71 |
64 |
84 |
|
ВКРС -8 ДУ -2ч/600(400) С -0,25/1000 |
950 |
к окруж |
66 |
77 |
82 |
81 |
77 |
73 |
66 |
86 |
|
ВКРС -8 ДУ -2ч/600(400) С -0,25/1500 |
1435/1455 |
к входу |
74 |
85 |
90 |
90 |
87 |
82 |
75 |
95 |
|
ВКРС -8 ДУ -2ч/600(400) С -0,25/1500 |
1435/1455 |
к окруж |
76 |
87 |
92 |
92 |
89 |
84 |
77 |
97 |
|
ВКРС -9 ДУ -2ч/600(400) С -0,25/750 |
710 |
к входу |
61 |
71 |
76 |
74 |
71 |
67 |
60 |
80 |
|
ВКРС -9 ДУ -2ч/600(400) С -0,25/750 |
710 |
к окруж |
63 |
73 |
78 |
76 |
73 |
69 |
62 |
82 |
|
ВКРС -9 ДУ -2ч/600(400) С -0,25/1000 |
960 |
к входу |
68 |
79 |
83 |
82 |
79 |
74 |
68 |
88 |
|
ВКРС -9 ДУ -2ч/600(400) С -0,25/1000 |
960 |
к окруж |
70 |
81 |
85 |
84 |
81 |
76 |
70 |
90 |
|
ВКРС -9 ДУ -2ч/600(400) С -0,25/1500 |
1460 |
к входу |
77 |
89 |
94 |
93 |
90 |
85 |
79 |
98 |
|
ВКРС -9 ДУ -2ч/600(400) С -0,25/1500 |
1460 |
к окруж |
79 |
91 |
96 |
95 |
92 |
87 |
81 |
100 |
|
ВКРС -10 ДУ -2ч/600(400) С -0,25/750 |
710/730 |
к входу |
65 |
75 |
79 |
78 |
75 |
70 |
64 |
84 |
|
ВКРС -10 ДУ -2ч/600(400) С -0,25/750 |
710/730 |
к окруж |
67 |
77 |
81 |
80 |
77 |
72 |
66 |
86 |
|
ВКРС -10 ДУ -2ч/600(400) С -0,25/1000 |
970 |
к входу |
71 |
82 |
87 |
86 |
83 |
78 |
71 |
91 |
|
ВКРС -10 ДУ -2ч/600(400) С -0,25/1000 |
970 |
к окруж |
73 |
84 |
89 |
88 |
85 |
80 |
73 |
93 |
|
ВКРС -11 ДУ -2ч/600(400) С -0,25/750 |
730 |
к входу |
69 |
79 |
84 |
82 |
79 |
75 |
68 |
88 |
|
ВКРС -11 ДУ -2ч/600(400) С -0,25/750 |
730 |
к окруж |
71 |
81 |
86 |
84 |
81 |
77 |
70 |
90 |
|
ВКРС -11 ДУ -2ч/600(400) С -0,25/1000 |
970 |
к входу |
75 |
86 |
91 |
90 |
87 |
82 |
75 |
95 |
|
ВКРС -11 ДУ -2ч/600(400) С -0,25/1000 |
970 |
к окруж |
77 |
88 |
93 |
92 |
89 |
84 |
77 |
97 |
Вытяжной вентилятор ВКРС ДУ: аэродинамические характеристики
Аэродинамические характеристики ВКРС 3,55 ДУ
Аэродинамические характеристики ВКРС 4 ДУ
Аэродинамические характеристики ВКРС 4,5 ДУ
Аэродинамические характеристики ВКРС 5 ДУ
Аэродинамические характеристики ВКРС 5,6 ДУ
Аэродинамические характеристики ВКРС 6,3 ДУ
Аэродинамические характеристики ВКРС 7,1 ДУ
Аэродинамические характеристики ВКРС 8 ДУ
Аэродинамические характеристики ВКРС 9 ДУ
Аэродинамические характеристики ВКРС 10 ДУ
Аэродинамические характеристики ВКРС 11,2 ДУ
Аэродинамические характеристики ВКРС 12,5 ДУ
