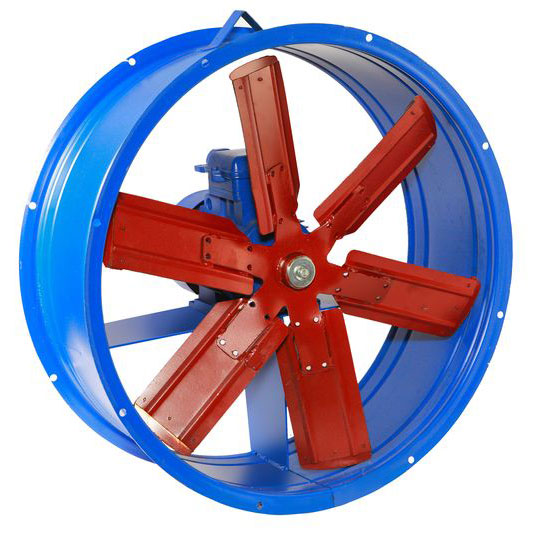

Вентилятор осевой ВО 06-300
Описание
ТУ 4861-002-85589750. Вентиляторы осевые, низкого давления, одностороннего всасывания
Количество лопаток:
ВО 06-300 №8 - 3 шт.,
ВО 06-300 №2,5; 3,15; 10; 12,5 - 5 шт.,
ВО 06-300 №4; 5; 6,3 - 6 шт.
Вентиляторы осевые ВО 06-300 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Недопустимо использование ВО 06-300 совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения.
Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.
Варианты изготовления
| Индекс | Назначение | материал |
|---|---|---|
| - | Общепромышленное исполнение | углеродистая сталь |
| В (В1) | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВК3 (В2) | Взрывозащищенное исполнение | алюминиевые сплавы |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Конструктивные особенности и варианты исполнения
ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену. Вентилятор осевой ВО 06-300 входит в агрегат отопительный АО-2.
Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами.
Вентиляторы осевые ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопостями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востебованными среди других
Технические характеристики
|
№ вент. |
Тип двигателя |
P, кВт |
Частота вращ., мин-1 |
Произв-ть 103 х м3/час |
Полное давление, Па |
Масса, кг |
|
3,15 |
АИР56В4 |
0,18 |
1500 |
1,3-1,75 |
42-36 |
11,5 |
|
4 |
АИР56В4 |
0,12 |
1500 |
2,0-3,2 |
90-25 |
13,5 |
|
4 |
АИР63А4 |
0,25 |
1500 |
2,0-3,2 |
90-25 |
15,5 |
|
4 |
АИР71А2 |
0,75 |
3000 |
5,4-8,1 |
365-230 |
18,5 |
|
5 |
АИР63В4 |
0,37 |
1500 |
4,8-7,1 |
128-62 |
20,5 |
|
5 |
АИР71А4 |
0,55 |
1500 |
4,8-7,1 |
128-62 |
22,5 |
|
6,3 |
АИР80А4 |
1,1 |
1500 |
9,6-15,0 |
213-110 |
34,5 |
|
6,3 |
АИР80А6 |
0,75 |
1000 |
6,4-10,5 |
96-50 |
35 |
|
8 |
4АМ80А6 |
0,75 |
920 |
13,9-18,3 |
121-81 |
60 |
|
8 |
4АМ100S4 |
3 |
1420 |
21,4-28,2 |
296-189 |
75 |
|
10 |
4AM112MA6 |
3 |
950 |
28,0-36,9 |
207-136 |
105,5 |
|
12,5 |
4AM132S8 |
4 |
720 |
41,4-54,5 |
186-122 |
214,5 |

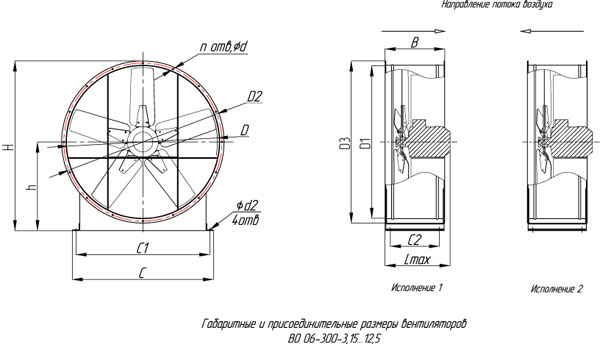

Габаритные и присоединительные размеры
| № вент. | D, mm | D1, mm | D2, mm | D3, mm | H, mm | C, mm | C1, mm | C2, mm |
|---|---|---|---|---|---|---|---|---|
| 3,15 | 306 | 315 | 337 | 355 | - | - | - | - |
| 3,5 | 342 | 350 | 373 | 393 | - | - | - | - |
| 4 | 400 | 410 | 430 | 450 | 480 | 395 | 295 | 270 |
| 5 | 500 | 512 | 532 | 552 | 591 | 450 | 330 | 270 |
| 6,3 | 630 | 645 | 667 | 685 | 723 | 540 | 440 | 270 |
| 8 | 800 | 820 | 840 | 860 | 930 | 700 | 670 | 215 |
| 10 | 1000 | 1024 | 1060 | 1088 | 1139 | 946 | 900 | 330 |
| 12,5 | 1250 | 1278 | 1317 | 1345 | 1393 | 1146 | 1100 | 400 |
| № вент. | h, mm | d, mm | d2, mm | n | Кол-во лопаток |
|---|---|---|---|---|---|
| 3,15 | - | 8 | - | 8 | 5 |
| 3,5 | - | 8 | - | 8 | 5 |
| 4 | 255 | 8 | 13 | 8 | 6, пластик |
| 5 | 315 | 8 | 13 | 8 | 6 |
| 6,3 | 380 | 8 | 13 | 8 | 6 |
| 8 | 500 | 10 | 16 | 16 | 3 |
| 10 | 595 | 10 | 16 | 16 | 5 |
| 12,5 | 720 | 12 | 18 | 16 | 5 |
Аэродинамические характеристики

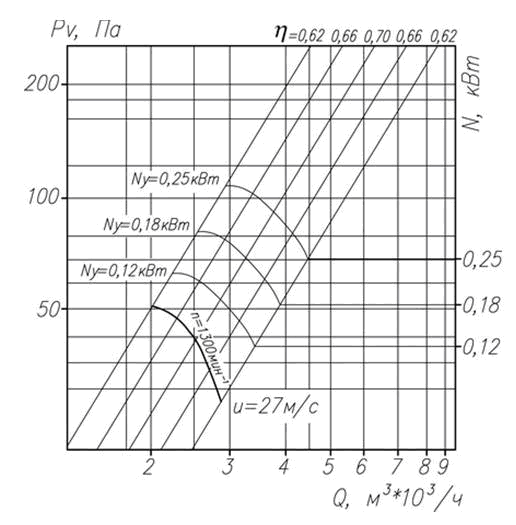

Аэродинамическая характеристика ВО 06-300 №3,15

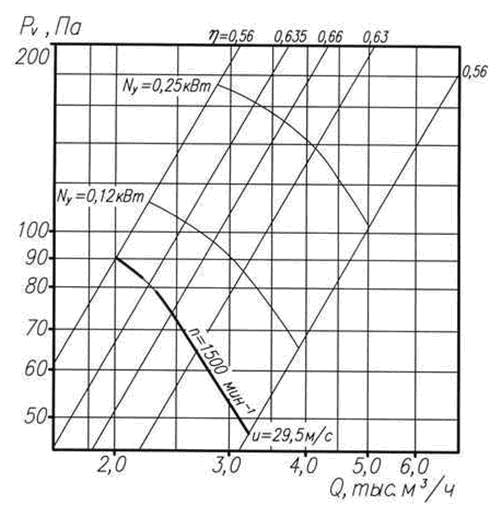

Аэродинамическая характеристика ВО 06-300 №4

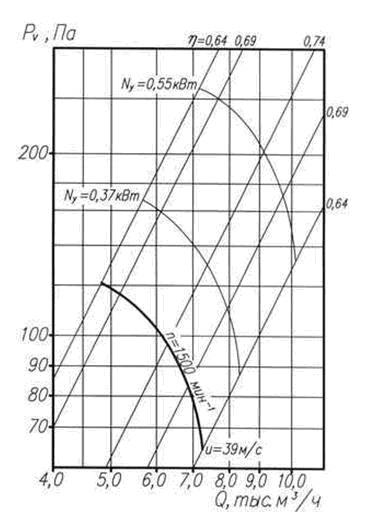

Аэродинамическая характеристика ВО 06-300 №5

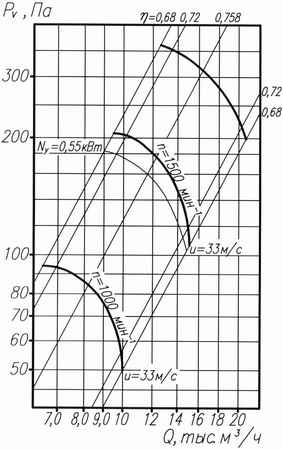

Аэродинамическая характеристика ВО 06-300 №6

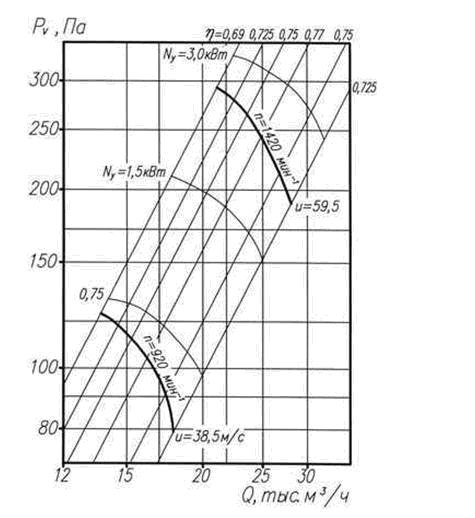

Аэродинамическая характеристика ВО 06-300 №8

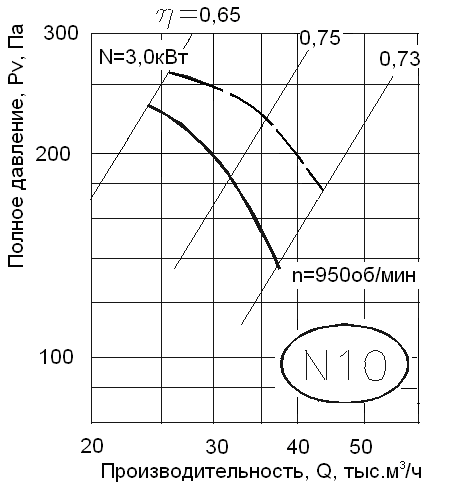

Аэродинамическая характеристика ВО 06-300 №10
Аэродинамическая характеристика ВО 06-300 №12
Акустические характеристики
|
№ вент. |
n, об/мин |
Значение Lpi, дБ в октавных полосах fi, Гц |
Значение Lpi, дБ в октавных полосах fi, Гц |
Значение Lpi, дБ в октавных полосах fi, Гц |
Значение Lpi, дБ в октавных полосах fi, Гц |
Значение Lpi, дБ в октавных полосах fi, Гц |
Значение Lpi, дБ в октавных полосах fi, Гц |
Значение Lpi, дБ в октавных полосах fi, Гц |
Значение Lpi, дБ в октавных полосах fi, Гц |
LpA, дБА |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
|
4 |
1500 |
78 |
85 |
76 |
73 |
70 |
65 |
59 |
53 |
76 |
|
4 |
3000 |
92 |
99 |
95 |
93 |
91 |
86 |
80 |
72 |
96 |
|
5 |
1500 |
86 |
93 |
84 |
81 |
78 |
73 |
67 |
61 |
84 |
|
6, 3 |
1000 |
82,5 |
83 |
85 |
85 |
81 |
75 |
68 |
61 |
90 |
|
6, 3 |
1500 |
94 |
101 |
92 |
89 |
86 |
81 |
75 |
69 |
92 |
|
8 |
1000 |
92 |
99 |
90 |
87 |
84 |
79 |
73 |
67 |
90 |
|
8 |
1500 |
103 |
110 |
101 |
98 |
95 |
90 |
84 |
78 |
101 |
|
10 |
1000 |
100 |
107 |
98 |
95 |
92 |
87 |
81 |
75 |
98 |
|
12, 5 |
750 |
100 |
107 |
98 |
95 |
92 |
87 |
81 |
75 |
98 |
|
12, 5 |
1000 |
108 |
115 |
106 |
103 |
100 |
95 |
89 |
83 |
106 |
