Вентилятор осевой ВО 25-188
Описание
- ТУ 4861-002-85589750;
- Низкого давления, одностороннее всасывание;
- Количество лопаток – 6, комплектуется направляющим аппаратом.
Применяются в специальных приточных системах дымоудаления для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции, для предотвращения проникновения дыма в помещения и для подачи свежего воздуха при пожаре;
Устанавливаются в лестничные клетки, тамбуры, шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования;
Для работы, как с короткой сетью воздуховодов, так и без нее. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления;
Варианты изготовления
Вентилятор осевой ВО 25-188 имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 1) и на стойке (компоновка 2).
Возможна работа вентилятора ВО 25-188 без направляющего аппарата. Угол установки лопаток колеса – 30о, 35о. Угол установки лопаток направляющего аппарата - 5о, 10о.
Примечание - 0о без направляющего аппарата.
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Условия эксплуатации
- Вентилятор осевой ВО 25-188 предназначен для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от -40оС до +40оС;
- Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3;
- Вентиляторы осевые ВО 25-188 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей;
- Предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150.
Температура окружающей среды от -40 до +45 оС (от -10 до +50 оС для тропического исполнения);
Технические характеристики вентилятора осевого ВО 25-188
|
Технические характеристики ВО 25-188 №8 |
||||||||||
|
№ модиф. и кривой |
Угол установки лопаток, градус |
Угол установки лопаток, градус |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Масса, кг |
Масса, кг |
|
||
|
|
Частота вращ., мин-1 |
Тип |
Р, кВт |
Компоновка |
Компоновка |
|
||||
|
Колеса |
НА |
1 |
2 |
|
||||||
|
1 |
35 |
10 |
1435 |
А132М4 |
11 |
175 |
187 |
|
||
|
2 |
35 |
5 |
1455 |
А132S4 |
7,5 |
167 |
179 |
|
||
|
3 |
35 |
- |
1450 |
А112М4 |
5,5 |
109 |
121 |
|
||
|
4 |
30 |
5 |
1450 |
А112М4 |
5,5 |
160 |
172 |
|
||
|
5 |
30 |
- |
1435 |
А100L4 |
4 |
101 |
113 |
|
||
|
|
|||||||
|
№ модиф. и кривой |
Угол установки лопаток, градус |
Угол установки лопаток, градус |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Масса, кг |
Масса, кг |
|
|
Частота вращ., мин-1 |
Тип |
Р, кВт |
Компоновка |
Компоновка |
||
|
Колеса |
НА |
1 |
2 |
||||
|
1 |
35 |
10 |
1435 |
А132М4 |
11 |
189 |
203 |
|
2 |
35 |
5 |
1435 |
А132М4 |
11 |
189 |
203 |
|
3 |
35 |
- |
1455 |
А132S4 |
7,5 |
101 |
115 |
|
4 |
30 |
5 |
1455 |
А132S4 |
7,5 |
181 |
195 |
|
5 |
30 |
- |
1455 |
А132S4 |
7,5 |
101 |
115 |
|
Технические характеристики ВО 25-188 №10 |
|||||||
|
№ модиф. и кривой |
Угол установки лопаток, градус |
Угол установки лопаток, градус |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Масса, кг |
Масса, кг |
|
Частота вращ., мин-1 |
Тип |
Р, кВт |
Компоновка |
Компоновка |
|||
|
|
Колеса |
НА |
|
|
|
1 |
2 |
|
1 |
35 |
10 |
1460 |
АИР160S4 |
15 |
273 |
288 |
|
2 |
35 |
5 |
1460 |
АИР160S4 |
15 |
273 |
288 |
|
3 |
35 |
- |
1460 |
АИР160S4 |
15 |
241 |
256 |
|
4 |
30 |
5 |
1435 |
А132М4 |
11 |
215 |
230 |
|
5 |
30 |
- |
1435 |
А132М4 |
11 |
183 |
198 |
|
Технические характеристики ВО 25-188 №11,2 |
|||||||
|
№ модиф. и кривой |
Угол установки лопаток, градус |
Угол установки лопаток, градус |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Масса, кг |
Масса, кг |
|
|
Частота вращ., мин-1 |
Тип |
Р, кВт |
Компоновка |
Компоновка |
||
|
Колеса |
НА |
1 |
2 |
||||
|
1 |
35 |
10 |
960 |
А132М6 |
7,5 |
238 |
256 |
|
2 |
35 |
5 |
960 |
А132М6 |
7,5 |
238 |
256 |
|
3 |
35 |
- |
960 |
А132М6 |
7,5 |
198 |
216 |
|
4 |
30 |
5 |
950 |
А132S6 |
5,5 |
229 |
247 |
|
5 |
30 |
- |
950 |
А132S6 |
5,5 |
193 |
211 |
|
Технические характеристики ВО 25-188 №12,5 |
||||||||
|
№ модиф. и кривой |
Угол установки лопаток, градус |
Угол установки лопаток, градус |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Масса, кг |
Масса, кг |
|
|
|
Частота вращ., мин-1 |
Тип |
Р, кВт |
Компоновка |
Компоновка |
|||
|
Колеса |
НА |
1 |
2 |
|||||
|
1 |
35 |
10 |
970 |
АИР160М6 |
15 |
386 |
403 |
|
|
2 |
35 |
5 |
970 |
АИР160М6 |
15 |
386 |
403 |
|
|
3 |
35 |
- |
970 |
АИР160М6 |
15 |
346 |
363 |
|
|
4 |
30 |
5 |
970 |
АИР160S6 |
11 |
356 |
373 |
|
|
5 |
30 |
- |
970 |
АИР160S6 |
11 |
316 |
333 |
|

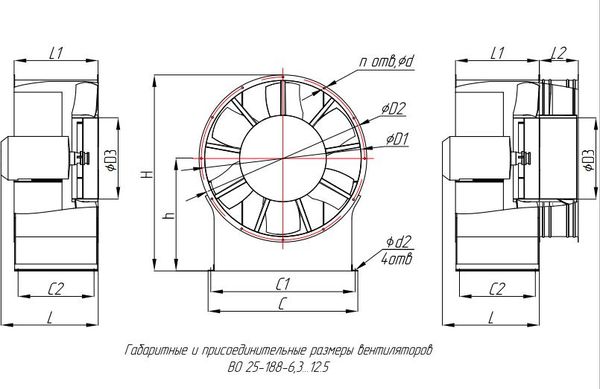

Габаритно-присоединительные размеры вентилятора осевого ВО 25-188
| № вент. | D1, | D2, мм | D3, мм | H, мм | C, мм | C1, мм | C2, мм |
|---|---|---|---|---|---|---|---|
| 6,3 | 630 | 671 | 394 | 753 | 580 | 550 | 400 |
| 8 | 820 | 861 | 500 | 935 | 740 | 700 | 310 |
| 9 | 900 | 941 | 500 | 1030 | 846 | 800 | 350 |
| 10 | 1000 | 1041 | 500 | 1125 | 946 | 900 | 415 |
| 11.2 | 1120 | 1161 | 560 | 1260 | 1060 | 1000 | 460 |
| 12.5 | 1250 | 1291 | 625 | 1405 | 1160 | 1100 | 530 |
| № вент. | L, | L1, мм | L2, мм | h, мм | d, мм | d2, мм | n |
|---|---|---|---|---|---|---|---|
| 6,3 | 500 | 500 | --- | 400 | 10.5 | 12 | 8 |
| 8 | 595 | 420 | 270 | 495 | 10.5 | 18 | 12 |
| 9 | 710 | 485 | 225 | 550 | 10.5 | 18 | 12 |
| 10 | 760 | 485 | 225 | 595 | 10.5 | 20 | 16 |
| 11.2 | 765 | 560 | 225 | 670 | 10.5 | 22 | 16 |
| 12.5 | 815 | 630 | 225 | 750 | 10.5 | 22 | 16 |
Акустические характеристики вентилятора осевого ВО 25-188
|
Акустические характеристики, измеренные со стороны нагнетания на номинальном режиме работы вентиляторов осевых ВО 25-188-8 |
||||||||||
|
№ |
LpA, дБА |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
|
1 |
107 |
92 |
97 |
105 |
105 |
103 |
96 |
90 |
83 |
|
|
2 |
105 |
86 |
94 |
104 |
104 |
101 |
95 |
88 |
83 |
|
|
3 |
105 |
86 |
93 |
104 |
103 |
102 |
95 |
88 |
83 |
|
|
4 |
103 |
82 |
92 |
102 |
101 |
99 |
94 |
85 |
78 |
|
|
5 |
103 |
84 |
92 |
103 |
102 |
98 |
92 |
84 |
76 |
|
|
Акустические характеристики, измеренные со стороны нагнетания на номинальном режиме работы вентиляторов осевых ВО 25-188-9 |
||||||||||
|
№ модиф. |
LpA, дБА |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
|
1 |
111 |
97 |
102 |
110 |
110 |
108 |
101 |
95 |
88 |
|
|
2 |
110 |
97 |
102 |
110 |
109 |
106 |
100 |
94 |
86 |
|
|
3 |
110 |
91 |
98 |
109 |
108 |
107 |
100 |
93 |
87 |
|
|
4 |
108 |
88 |
97 |
107 |
106 |
103 |
97 |
90 |
82 |
|
|
5 |
107 |
89 |
97 |
108 |
107 |
102 |
96 |
89 |
81 |
|
|
Акустические характеристики, измеренные со стороны нагнетания на номинальном режиме работы вентиляторов осевых ВО 25-188-10 |
|||||||||
|
№ модиф. |
LpA, дБА |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
1 |
114 |
100 |
105 |
113 |
113 |
111 |
104 |
98 |
91 |
|
2 |
113 |
100 |
105 |
113 |
112 |
109 |
103 |
97 |
89 |
|
3 |
113 |
94 |
101 |
112 |
110 |
110 |
103 |
96 |
90 |
|
4 |
111 |
91 |
100 |
110 |
109 |
106 |
100 |
93 |
85 |
|
5 |
110 |
92 |
100 |
111 |
110 |
105 |
99 |
92 |
84 |
|
Акустические характеристики, измеренные со стороны нагнетания на номинальном режиме работы вентиляторов осевых ВО 25-188-11,2 |
|||||||||
|
№ модиф. |
LpA, дБА |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
1 |
108 |
94 |
99 |
107 |
107 |
105 |
98 |
92 |
85 |
|
2 |
107 |
94 |
99 |
107 |
106 |
103 |
97 |
91 |
83 |
|
3 |
107 |
88 |
95 |
106 |
105 |
104 |
97 |
90 |
84 |
|
4 |
105 |
85 |
94 |
104 |
103 |
100 |
94 |
87 |
79 |
|
5 |
104 |
86 |
94 |
105 |
104 |
99 |
93 |
86 |
78 |
|
Акустические характеристики, измеренные со стороны нагнетания на номинальном режиме работы вентиляторов осевых ВО 25-188-12,5 |
|||||||||
|
№ модиф. |
LpA, дБА |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
Значение Lpl, дБ в октавных полосах f, Гц |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
1 |
112 |
98 |
103 |
111 |
111 |
109 |
102 |
96 |
89 |
|
2 |
111 |
98 |
103 |
111 |
110 |
107 |
101 |
95 |
87 |
|
3 |
111 |
92 |
99 |
110 |
109 |
108 |
101 |
94 |
88 |
|
4 |
109 |
89 |
98 |
108 |
107 |
104 |
98 |
91 |
83 |
|
5 |
108 |
90 |
98 |
109 |
108 |
103 |
97 |
90 |
82 |
Аэродинамические характеристики вентилятора осевого ВО 25-188

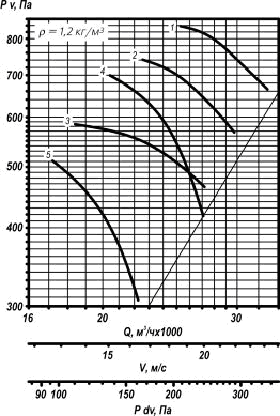

Аэродинамическая характеристика ВО 25-188 №8

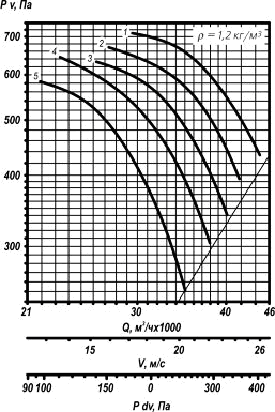

Аэродинамическая характеристика ВО 25-188 №9

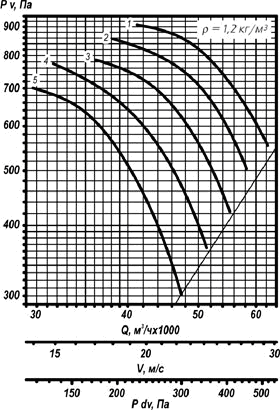

Аэродинамическая характеристика ВО 25-188 №10

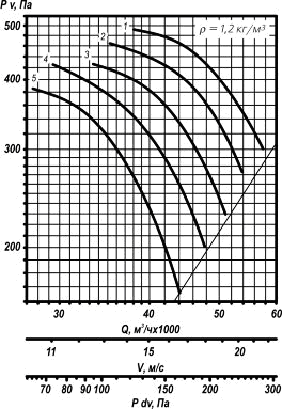

Аэродинамическая характеристика ВО 25-188 №11,2
