Вентилятор осевой ВО 30-160
Описание
- Низкого давления, одностороннего всасывания;
- Количество лопаток – 16, комплектация направляющим аппаратом.
Вентиляторы осевые ВО 30-160 широко используются для установки в противодымных вентиляциях (системах дымоудаления) производственных, общественно-административных зданий. Устройства монтируются за пределами вентилируемых помещений, а также зон, где непрерывно находятся люди. Создавая во время работы избыточное давление, ВО эффективно помогают предотвращать поступление дыма в шахты лифтов, шлюзы, тамбуры, на лестницы, организовывая этим в сооружении необходимые для борьбы с возгораниями и осуществления спасательных мероприятий условия.
Вентиляторы ВО 30-160 выпускаются в У и Т климатическом исполнении 2-й и 3-й категорий размещения, рассчитаны на эксплуатацию при температурах в диапазоне от -40 до +40..45°С.
Конструктивные особенности и варианты исполнения
ВО 30-160 – осевой вентилятор низкого давления с односторонним всасыванием и относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса. Отличительным признаком вентилятора осевого этого типа считается возможность устанавливать лопатки (в количестве 16 штук) под различными углами. Это обеспечивает устройству широкое разнообразие режимов работы. ВО 30-160 комплектуется направляющим аппаратом и диффузором, корректирующими скорость потока воздуха на выходе и его давление (статическое, динамическое).
Варианты исполнения:
- по материалу изготовления: углеродистая сталь (ВО общего назначения), разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
- в зависимости от способа крепления устройства: фланцевое (компоновка 1); на стойке (компоновка 2).
Вентиляторы осевые ВО 30-160 для подпора воздуха различаются по компоновке и имеют различные модификации и типоразмеры, в связи, с чем среди них легко подобрать устройство подходящей мощности, производительности и габаритов.
Технические характеристики вентилятора осевого ВО 30-160
|
№ вент. |
№ модиф. |
Угол установки лопаток, град. |
Частота вращ., об/мин |
Р, кВт |
Произ-ть 103 х м3/час |
Полное давление, Па |
Масса вент., кг |
Масса вент., кг |
|
Комп. 01 |
Комп. 02 |
|||||||
|
ВО 30-160 №6,3 |
1 |
18 |
1420 |
1,1 |
5,0-8,3 |
430-54 |
88 |
97 |
|
ВО 30-160 №6,3 |
2 |
26 |
1390 |
2,2 |
6,9-10,8 |
505-215 |
98 |
107 |
|
ВО 30-160 №6,3 |
3 |
38 |
1390 |
2,2 |
8,0-13,8 |
550-345 |
91 |
100 |
|
ВО 30-160 №6,3 |
4 |
46 |
1395 |
3 |
9,5-16,2 |
580-465 |
108 |
117 |
|
ВО 30-160 №7,1 |
1 |
18 |
1390 |
2,2 |
7,0-11,6 |
525-75 |
130 |
148 |
|
ВО 30-160 №7,1 |
2 |
26 |
1395 |
3 |
9,8-15,7 |
645-274 |
117 |
135 |
|
ВО 30-160 №7,1 |
3 |
38 |
1450 |
5,5 |
11,8-20,8 |
760-475 |
153 |
163 |
|
ВО 30-160 №7,1 |
4 |
46 |
1455 |
7,5 |
14,2-24,3 |
800-640 |
165 |
183 |
|
ВО 30-160 №8 |
1 |
18 |
1435 |
4 |
10,4-17,2 |
720-100 |
193 |
224 |
|
ВО 30-160 №8 |
2 |
26 |
1450 |
5,5 |
14,7-23,2 |
880-375 |
196 |
214 |
|
ВО 30-160 №8 |
3 |
38 |
1435 |
11 |
16,8-29,4 |
930-590 |
216 |
247 |
|
ВО 30-160 №8 |
4 |
46 |
1435 |
11 |
20,0-34,0 |
990-790 |
224 |
242 |
|
ВО 30-160 №9 |
1 |
18 |
950 |
2,2 |
9,7-16,5 |
380-50 |
165 |
171 |
|
ВО 30-160 №9 |
2 |
26 |
960 |
3 |
13,8-23,0 |
465-95 |
176 |
181 |
|
ВО 30-160 №9 |
3 |
38 |
950 |
5,5 |
18,0-30,0 |
490-165 |
191 |
196 |
|
ВО 30-160 №9 |
4 |
46 |
960 |
7,5 |
19,0-36,5 |
525-240 |
202 |
207 |
|
ВО 30-160 №9 |
5 |
18 |
1455 |
7,5 |
15,0-25,0 |
900-115 |
187 |
192 |
|
ВО 30-160 №9 |
6 |
26 |
1435 |
11 |
21,0-34,5 |
1020-210 |
197 |
202 |
|
ВО 30-160 №9 |
7 |
38 |
1460 |
15 |
24,5-46,5 |
1080-380 |
233 |
238 |
|
ВО 30-160 №9 |
8 |
46 |
1460 |
22 |
29,0-55,0 |
1100-550 |
263 |
268 |
|
ВО 30-160 №10 |
1 |
18 |
960 |
4 |
13,0-22,5 |
500-100 |
222 |
236 |
|
ВО 30-160 №10 |
2 |
26 |
950 |
5,5 |
19,0-29,5 |
590-250 |
228 |
242 |
|
ВО 30-160 №10 |
3 |
38 |
960 |
7,5 |
22,0-38,5 |
660-420 |
233 |
247 |
|
ВО 30-160 №10 |
4 |
46 |
970 |
11 |
26,5-45,0 |
720-570 |
297 |
311 |
|
ВО 30-160 №10 |
5 |
18 |
1435 |
11 |
20,5-34,0 |
1100-295 |
232 |
246 |
|
ВО 30-160 №10 |
6 |
26 |
1460 |
18,5 |
29,0-46,0 |
1400-590 |
314 |
327 |
|
ВО 30-160 №10 |
7 |
38 |
1460 |
30 |
34,0-58,0 |
1500-950 |
362 |
376 |
|
ВО 30-160 №11,2 |
1 |
18 |
950 |
5,5 |
18,8-32,0 |
600-76 |
261 |
266 |
|
ВО 30-160 №11,2 |
2 |
26 |
970 |
11 |
27,0-45,0 |
760-170 |
298 |
303 |
|
ВО 30-160 №11,2 |
3 |
38 |
970 |
15 |
32,0-59,0 |
800-264 |
330 |
335 |
|
ВО 30-160 №11,2 |
4 |
46 |
970 |
18,5 |
37,0-71,5 |
820-375 |
337 |
342 |
|
ВО 30-160 №12,5 |
1 |
18 |
970 |
11 |
27,0-44,5 |
790-213 |
302 |
319 |
|
ВО 30-160 №12,5 |
2 |
26 |
970 |
15 |
37,5-59,0 |
975-415 |
403 |
419 |
|
ВО 30-160 №12,5 |
3 |
38 |
970 |
22 |
43,5-76,0 |
1050-660 |
468 |
488 |
|
ВО 30-160 №12,5 |
4 |
46 |
973 |
37 |
52,5-88,5 |
1130-900 |
635 |
655 |

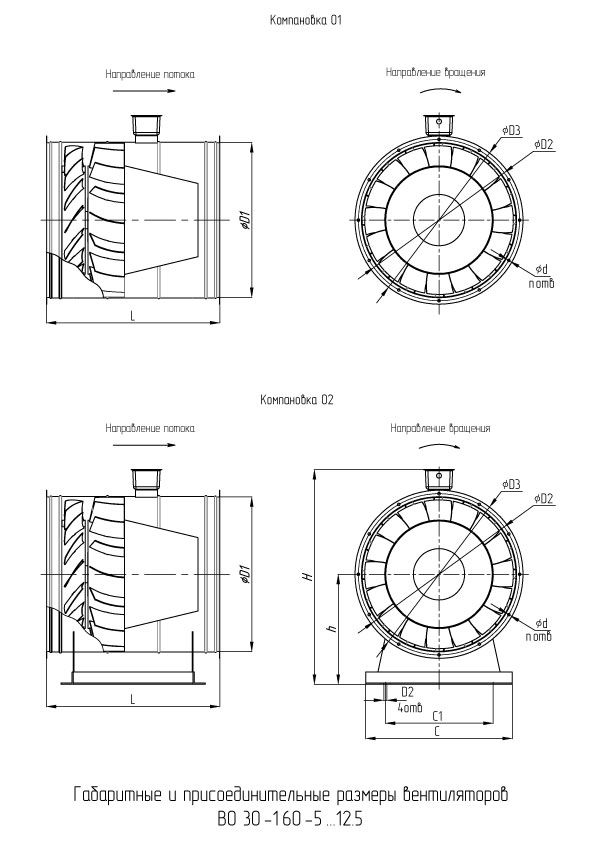

Габаритные и присоединительные размеры вентилятора осевого ВО 30-160
| Тип. вент. | D1, мм | D2, мм | D3, мм | H, мм | C, мм | C1, мм | L, мм | h, мм | d, мм | d2, мм | n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 500 | 540 | 558 | 815 | 520 | 440 | 540 | 350 | 10,5 | 12 | 12 |
| 6,3 | 630 | 670 | 688 | 880 | 600 | 440 | 710 | 450 | 10,5 | 12 | 12 |
| 7,1 | 710 | 750 | 768 | 920 | 690 | 545 | 750 | 500 | 10,5 | 12 | 16 |
| 8 | 800 | 840 | 858 | 1075 | 760 | 610 | 930 | 560 | 10,5 | 12 | 16 |
| 9 | 900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 650 | 14 | 14 | 16 |
| 10 | 1000 | 1070 | 1110 | 1265 | 930 | 730 | 1115 | 690 | 14 | 14 | 16 |
| 11,2 | 1120 | 1195 | 1220 | 1465 | 930 | 730 | 1330 | 790 | 14 | 14 | 20 |
| 12,5 | 1250 | 1320 | 1350 | 1515 | 990 | 790 | 1330 | 790 | 14 | 14 | 20 |
Аэродинамические характеристики вентилятора осевого ВО 30-160

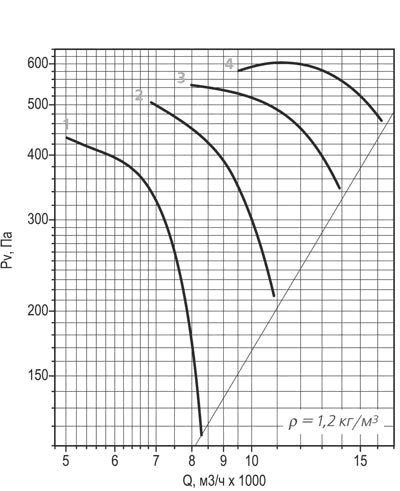

Аэродинамические характеристики ВО 30-160 № 6,3

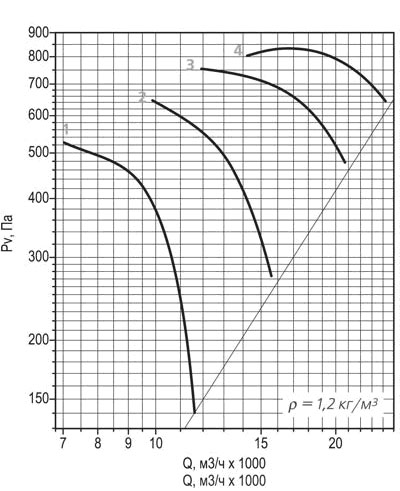

Аэродинамические характеристики ВО 30-160 № 7,1

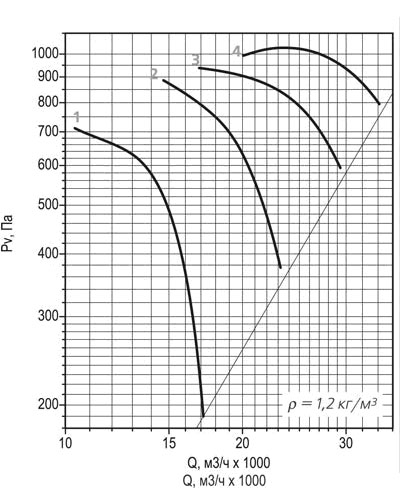

Аэродинамические характеристики ВО 30-160 № 8

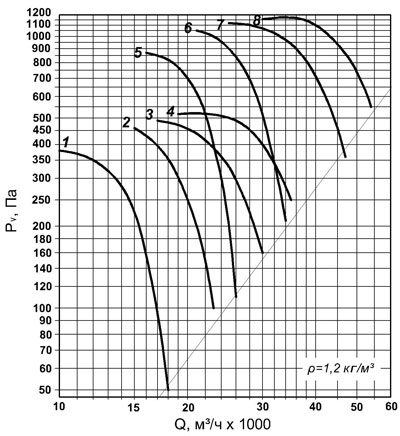

Аэродинамические характеристики ВО 30-160 № 9

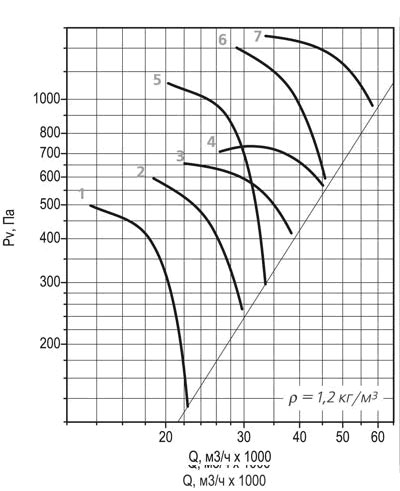

Аэродинамические характеристики ВО 30-160 № 10

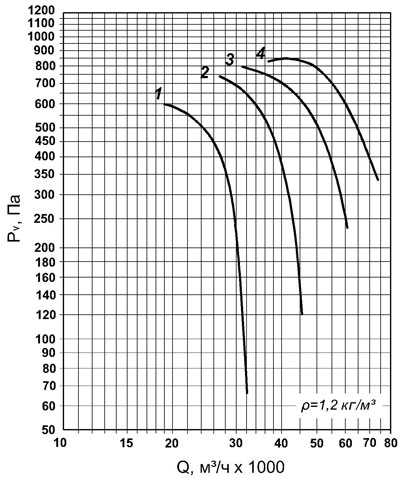

Аэродинамические характеристики ВО 30-160 № 11,2

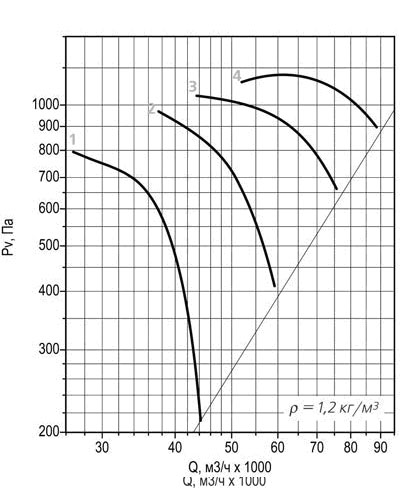

Аэродинамические характеристики ВО 30-160 № 12,5
