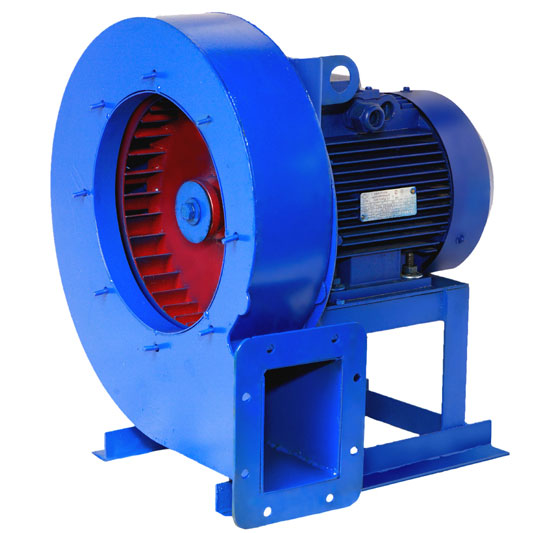

Вентилятор радиальный ВР 12-16
Описание
- ТУ 4861-001-85589750;
- Высокого давления;
- Одностороннего всасывания;
- Корпус спиральный, поворотный;
- Вперед загнутые лопатки;
- Количество лопаток – 32;
- Направление вращения – правое и левое.
Вентиляторы высокого давления ВР 12-26 эксплуатируются в сооружениях различного, преимущественно промышленного назначения. Устанавливаются в стационарных системах вентиляции, кондиционирования, отопления, используются с разнообразными установками в производственных/ санитарно-технических целях.
Условия эксплуатации
Согласно требованиям ГОСТ эксплуатация данного оборудования рекомендована в зонах с умеренным либо тропическим климатом, 2-3-я категории размещения. Монтаж по 1-й категории допустим при условии эффективной защиты от внешних воздействий электродвигателя устанавливаемого прибора. Температура внешней среды: допустимый диапазон +40…-40оС.
Исполнение вентилятора радиального
| Индекс | Назначение | материал |
|---|---|---|
| - | Общепромышленное исполнение | углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды - до +200оС) | углеродистая сталь |
| К1 | Коррозионностойкое исполнение | нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение | нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
Аналоги вентилятора ВР 12-26
Аналогами ВР 12-26 высокого давления, обладающими сходными с ним техническими показателями, являются ВР 240-26, ВПВ-ВД.
Технические характеристики вентилятора радиального ВР 12-26
|
Марка вент. |
Эл. двигатель (тип) |
Эл. двигатель (Р, кВт) |
Частота вращ. рабочего колеса, мин-1 |
Произ-ть, тыс. м3/час |
Полное давление, Па |
Масса не более, кг |
|
ВР 12-26 № 2,5 |
АИР71А2 |
0,75 |
2810 |
0,59-0,67 |
1650-1700 |
27,5 |
|
ВР 12-26 № 2,5 |
АИР71В2 |
1,1 |
2810 |
0,59-1,01 |
1650-1660 |
29 |
|
ВР 12-26 № 3,15 |
5А80МВ2 |
2,2 |
2840 |
1,1-1,39 |
2700-2900 |
45 |
|
ВР 12-26 № 3,15 |
АИР90L2 |
3 |
2840 |
1,1-1,85 |
2700-3000 |
46 |
|
ВР 12-26 № 3,15 |
АИР100S2 |
4 |
2840 |
1,1-2,3 |
2700-2900 |
56 |
|
ВР 12-26 № 4 |
5М112М2 |
7,5 |
2905 |
2,35-3,23 |
4400-4750 |
111 |
|
ВР 12-26 № 4 |
АИРМ132М2 |
11 |
2905 |
2,35-4,4 |
4400-4700 |
132 |
|
ВР 12-26 № 4,5 |
АИР160S2 |
15 |
2905 |
4,25-5,6 |
4700-4900 |
182 |
|
ВР 12-26 № 4,5 |
АИР160М2 |
18 |
2905 |
4,7-5,9 |
5980-6100 |
215 |
|
ВР 12-26 № 5 |
АИР180S2 |
22 |
2940 |
4,5-5,75 |
7200-7800 |
248 |
|
ВР 12-26 № 5 |
АИР180М2 |
30 |
2940 |
4,5-7,8 |
7200-8000 |
268 |
|
ВР 12-26 № 5 |
5А200М2 |
37 |
2940 |
4,5-9,0 |
7200-7800 |
322 |
|
ВР 12-26 № 5,5 |
А200L2 |
45 |
2940 |
8,1-9,5 |
8250-8500 |
460 |

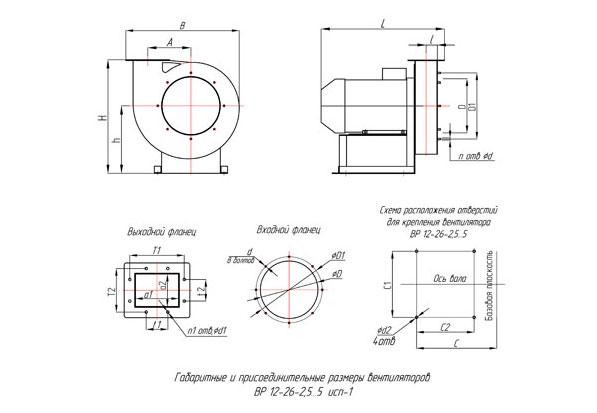

Габаритно-присоединительные размеры вентилятора радиального ВР 12-26
Габаритные и присоединительные размеры вентиляторов ВР 12-26 исп.1
| № | A,мм | T1, мм | T2, мм | C, мм | C1, мм | C2, мм | D, мм | D1, мм | L, мм |
|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 150 | 132 | 110 | 234 | 240 | 195 | 204 | 240 | 390 |
| 3,15 | 192 | 172 | 140 | 319 | 260 | 300 | 256 | 300 | 445 |
| 3,5 | 210 | 180 | 145 | 276 | 340 | 200 | 245 | 280 | 440 |
| 4 | 240 | 204 | 164 | 386 | 400 | 270 | 320 | 370 | 590 |
| 4,5 | 271 | 220 | 176 | 479 | 440 | 380 | 360 | 410 | 715 |
| 5 | 300 | 252 | 202 | 557 | 460 | 400 | 400 | 460 | 915 |
| № | a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | n1, шт. | t1, шт. | t2, шт. | l, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 100 | 75 | М6 | 9 | 12 | 250 | 8 | 80 | 80 | 42 |
| 3,15 | 128 | 96 | М6 | 10 | 12 | 305 | 8 | 80 | 80 | 52 |
| 3,5 | 140 | 105 | М8 | 10 | 12 | 340 | 8 | 80 | 80 | 57 |
| 4 | 160 | 120 | М8 | 10 | 14 | 380 | 8 | 80 | 80 | 64 |
| 4,5 | 180 | 135 | М10 | 12 | 14 | 420 | 8 | 80 | 100 | 102 |
| 5 | 200 | 150 | М10 | 10 | 18 | 470 | 8 | 100 | 100 | 102 |

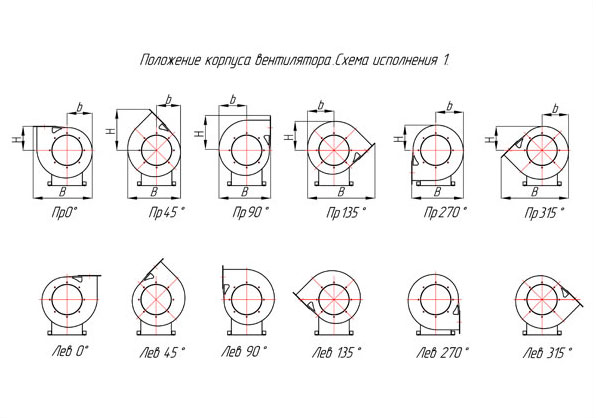

Размеры, зависящие от положения корпуса вентиляторов ВР 12-26 исп.1
|
Тип. вент. |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
|
2,5 |
402 |
172 |
170 |
359 |
165 |
283 |
357 |
187 |
230 |
|
3,15 |
500 |
208 |
200 |
441 |
196 |
346 |
433 |
233 |
292 |
|
3,5 |
556 |
241 |
206 |
501 |
230 |
369 |
481 |
262 |
315 |
|
4 |
627 |
272 |
260 |
570 |
260 |
435 |
557 |
297 |
355 |
|
4,5 |
695 |
296 |
264 |
625 |
279 |
469 |
593 |
329 |
400 |
|
5 |
788 |
336 |
320 |
705 |
319 |
546 |
689 |
369 |
452 |
|
Тип. вент. |
Пр 135° |
Пр 135° |
Пр 135° |
Пр 270° |
Пр 270° |
Пр 270° |
Пр 315° |
Пр 315° |
Пр 315° |
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
|
2,5 |
463 |
180 |
194 |
357 |
187 |
172 |
463 |
180 |
165 |
|
3,15 |
568 |
220 |
245 |
433 |
233 |
208 |
568 |
220 |
196 |
|
3,5 |
620 |
251 |
271 |
481 |
262 |
241 |
620 |
251 |
230 |
|
4 |
720 |
285 |
310 |
557 |
297 |
272 |
720 |
285 |
260 |
|
4,5 |
782 |
312 |
346 |
593 |
329 |
296 |
782 |
312 |
279 |
|
5 |
898 |
352 |
386 |
689 |
369 |
336 |
898 |
352 |
319 |
Акустические характеристики вентилятора радиального ВР 12-26
|
ВР 12-26 |
n, об/мин |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
LpA, дБА |
|||||
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||||||||
|
№ 2,5 |
3000 |
93 |
92 |
91 |
93 |
90 |
87 |
83 |
81 |
95 |
|||||
|
№ 3,15 |
3000 |
96 |
95 |
97 |
99 |
99 |
98 |
88 |
80 |
103 |
|||||
|
№ 4 |
3000 |
97 |
98 |
99 |
104 |
105 |
101 |
98 |
93 |
114 |
|||||
|
№ 4,5 |
3000 |
101 |
103 |
105 |
107 |
112 |
109 |
106 |
104 |
116 |
|||||
|
№ 5 |
3000 |
106 |
108 |
112 |
114 |
116 |
115 |
110 |
107 |
119 |
|||||
|
№ 5,5 |
3000 |
109 |
110 |
114 |
117 |
119 |
116 |
108 |
105 |
124 |
|||||
Аэродинамические характеристики вентилятора радиального ВР 12-26

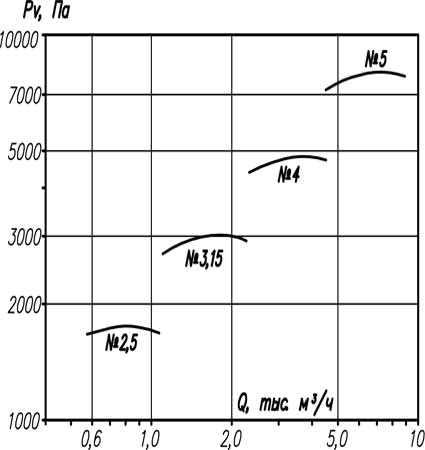

Аэродинамическая характеристика вентиляторов ВР 12-26

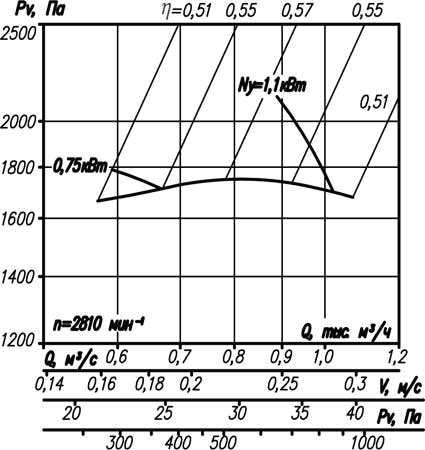

Аэродинамическая характеристика вентилятора ВР 12-26-2,5

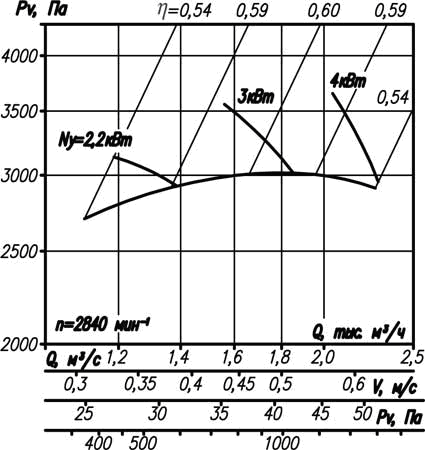

Аэродинамическая характеристика вентилятора ВР 12-26-3,15

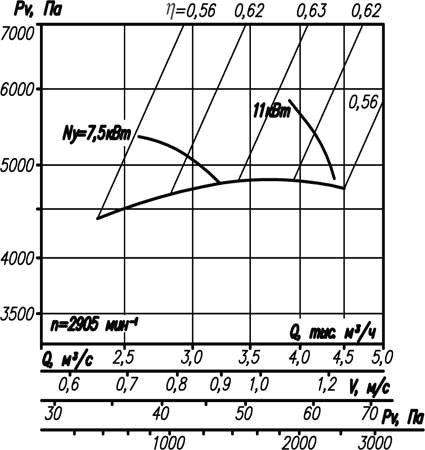

Аэродинамическая характеристика вентилятора ВР 12-26-4
Аэродинамическая характеристика вентилятора ВР 12-26-4,5

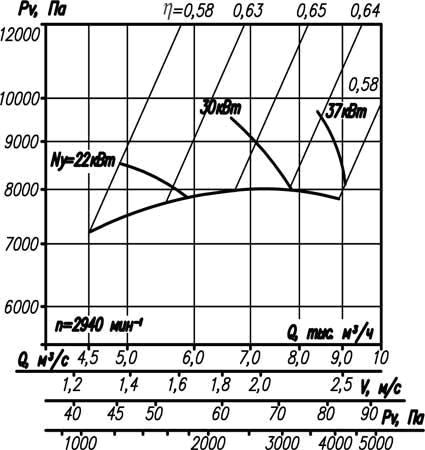

Аэродинамическая характеристика вентилятора ВР 12-26-5
Аэродинамическая характеристика вентилятора ВР 12-26-5,5
