Вентилятор радиальный ВР 132-30

Описание
Радиальный вентилятор высокого давления марки ВР 132-30 используется в приточных системах вентиляции стационарного исполнения для нагнетания воздуха внутрь торгово-офисных и бизнес-центров и пр. Также вентиляторы ВР 132-30 эксплуатируются в составе технологических промышленных установок различных типов и назначения. Основными составляющими конструкции радиального вентилятора ВР 132-30 являются:
- опорная рама, сваренная из металлопроката;
- поворотный корпус по типу «улитка» с двумя патрубками;
- рабочее колесо с 16 лопатками, отогнутыми в сторону противоположную вращению;
- электрический привод.
Корпус вентилятора ВР 132-30 установлен на раме и имеет возможность дискретного углового смещения с определенным шагом, что позволяет установить напорный патрубок под определенным углом к горизонту. На фланцах патрубков предусмотрены отверстия для стыковки оборудования с воздуховодами вентиляционной сети.
Исполнение вентилятора радиального
Индекс | Назначение | материал |
---|---|---|
- | Общепромышленное исполнение | углеродистая сталь |
Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды - до +200оС) | углеродистая сталь |
К1 | Коррозионностойкое исполнение | нержавеющая сталь |
К1Ж2 | Коррозионностойкое теплостойкое исполнение | нержавеющая сталь |
В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов | углеродистая сталь, латунь |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
Аналоги ВР 132-30
Ближайшими аналогами вентилятора ВР 132-30 по технико-эксплуатационным характеристикам являются вентиляторы марок ВВД, ВР 120-28 и ВР 130-28. Перечисленные типы вентиляционного оборудования являются полноценной альтернативой ВР 132-30.
Вентиляторы высокого давления ВВД, ВР 120-28 и ВР 130-28 также рассчитаны на работу с односторонним всасыванием рабочей воздушной или газовоздушной среды и по взаимному положению привода и вращению рабочего колеса имеют правое и левое конструктивное исполнение.
Технические характеристики вентилятора радиального ВР 132-30
Марка вент. |
Частота вращ., об/мин. |
Эл. двигатель |
Эл. двигатель |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Масса**, кг |
Виброизол. |
Виброизол. |
Мощность, кВт |
Тип* |
Произв-ть, м³/сек |
Полное давление, Па |
Марка |
кол-во в компл. |
|||

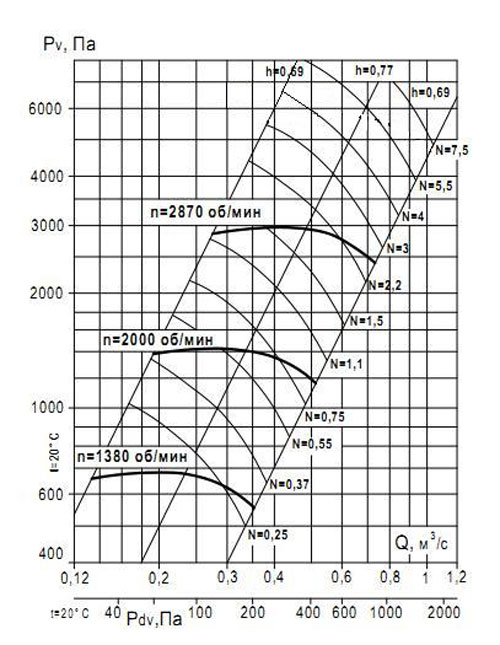

ВР 132-30 №4 |
1380 |
0,37 |
63B4 |
0,14-0,35 |
680-580 |
40 |
ДО-39 |
4 |
ВР 132-30 №4 |
2870 |
3 |
90L2 |
0,28-0,71 |
2860-2500 |
60 |
ДО-39 |
4 |
ВР 132-30 №4 |
2000 |
1,1 |
подбор |
0,19-0,51 |
1420-1190 |
78 |
ДО-39 |
6 |

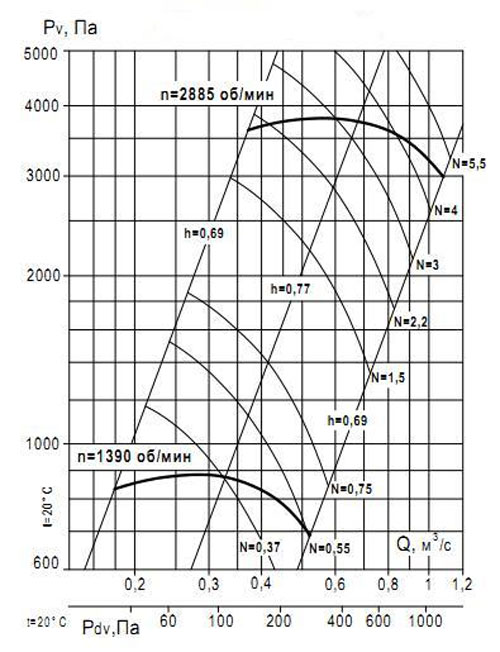

ВР 132-30 №4,5 |
1390 |
0,75 |
71B4 |
0,18-0,52 |
880-710 |
55 |
ДО-39 |
4 |
ВР 132-30 №4,5 |
2885 |
5,5 |
100L2 |
0,37-1,1 |
3800-3000 |
80 |
ДО-39 |
4 |
ВР 132-30 №5 |
1400 |
1,1 |
80A4 |
0,25-0,74 |
1100-860 |
70 |
ДО-40 |
4 |
ВР 132-30 №5 |
2900 |
11,0 |
132M2 |
0,52-1,5 |
4600-3850 |
150 |
ДО-40 |
4 |
ВР 132-30 №5 |
1800 |
2,2 |
подбор |
0,33-0,95 |
1800-1390 |
147 |
ДО-40 |
6 |
ВР 132-30 №5 |
2300 |
5,5 |
подбор |
0,4-1,2 |
3000-2250 |
165 |
ДО-40 |
6 |

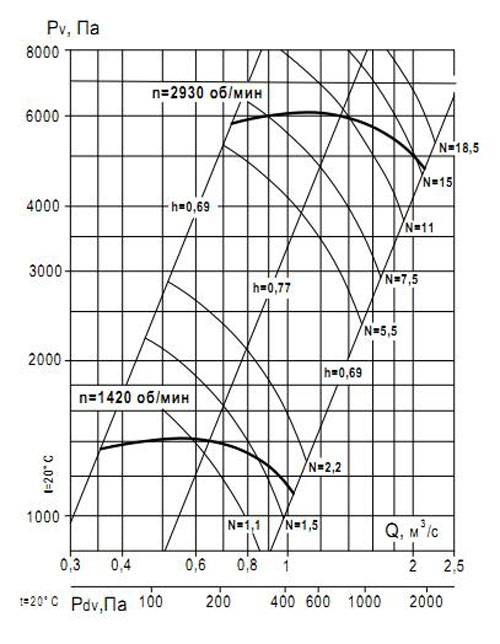

ВР 132-30 №5,6 |
1420 |
2,2 |
90L4 |
0,35-1,03 |
1360-1120 |
90 |
ДО-41
|
4 |
ВР 132-30 №5,6 |
2930 |
15,0 |
160S2 |
0,73-2,2 |
5790-4760 |
205 |
ДО-41
|
4 |
ВР 132-30 №6,3 |
1430 |
4,0 |
100L4 |
0,5-1,5 |
1750-1450 |
120 |
ДО-42 |
4 |
ВР 132-30 №6,3 |
2935 |
30,0 |
180M2 |
1,1-3,0 |
7350-6050 |
310 |
ДО-42 |
4 |
ВР 132-30 №6,3 |
1800 |
7,5 |
подбор |
0,65-1,83 |
2850-2400 |
217 |
ДО-41 |
6 |
ВР 132-30 №6,3 |
2200 |
11,0 |
подбор |
0,79-2,2 |
4100-3500 |
225 |
ДО-41 |
6 |
ВР 132-30 №6,3 |
2600 |
18,5 |
подбор |
0,92-2,5 |
5900-5000 |
307 |
ДО-41 |
6 |

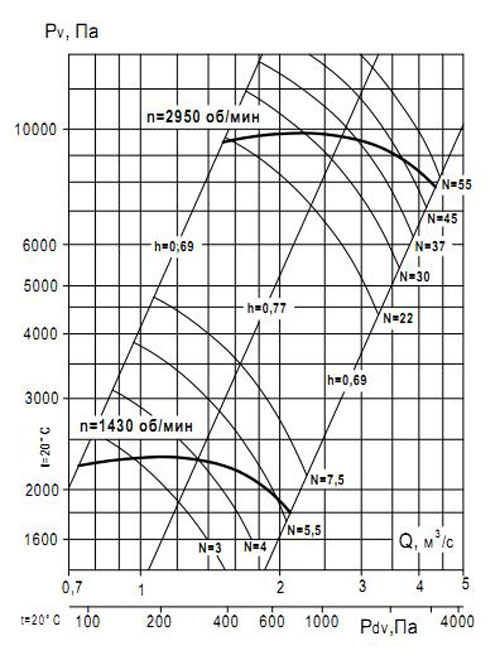

ВР 132-30 №7,1 |
1430 |
7,5 |
132S4 |
0,7-2,2 |
2250-1950 |
210 |
ДО-41 |
4 |
ВР 132-30 №7,1 |
2950 |
55,0 |
225M2 |
1,5-4,4 |
9450-7800 |
515 |
ДО-42 |
4 |

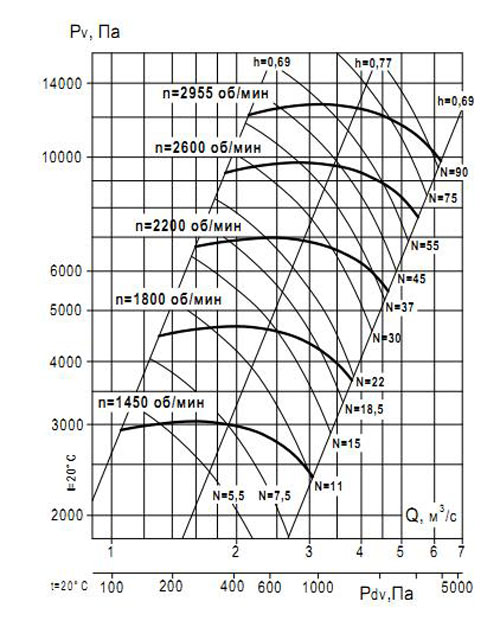

ВР 132-30 №8 |
1450 |
11,0 |
132M4 |
1,1-3,1 |
2900-2350 |
255 |
ДО-42 |
4 |
ВР 132-30 №8 |
2955 |
90,0 |
250M2 |
2,15-6,0 |
13000-10000 |
700 |
ДО-43 |
4 |
ВР 132-30 №8 |
1800 |
22,0 |
подбор |
1,3-3,8 |
4500-3750 |
510 |
ДО-42 |
6 |
ВР 132-30 №8 |
2200 |
45,0 |
подбор |
1,6-4,6 |
6800-5500 |
610 |
ДО-43 |
6 |
ВР 132-30 №8 |
2600 |
75,0 |
подбор |
1,9-5,5 |
9400-7800 |
800 |
ДО-43 |
6 |
ВР 132-30 №9 |
1460 |
22,0 |
180S4 |
1,5-44 |
3700-3100 |
390 |
ДО-43 |
5 |
ВР 132-30 №9 |
2960 |
132,0 |
280M2 |
3,0-6,5 |
15300-15200 |
1190 |
ДО-44 |
5 |
ВР 132-30 №10 |
1470 |
37,0 |
200M4 |
2,1-6,0 |
4650-3850 |
550 |
ДО-44 |
4 |
ВР 132-30 №10 |
1100 |
15,0 |
подбор |
1,55-4,5 |
2700-2200 |
605 |
ДО-43 |
6 |
ВР 132-30 №10 |
1300 |
30,0 |
подбор |
1,8-5,2 |
3750-3000 |
670 |
ДО-43 |
6 |
ВР 132-30 №10 |
1600 |
45,0 |
подбор |
2,25-6,5 |
5750-4500 |
740 |
ДО-43 |
6 |
ВР 132-30 №10 |
1800 |
75,0 |
подбор |
2,5-7,4 |
7200-5800 |
930 |
ДО-43 |
6 |
ВР 132-30 №10 |
2000 |
90,0 |
подбор |
2,75-8,0 |
9800-7000 |
975 |
ДО-43 |
6 |

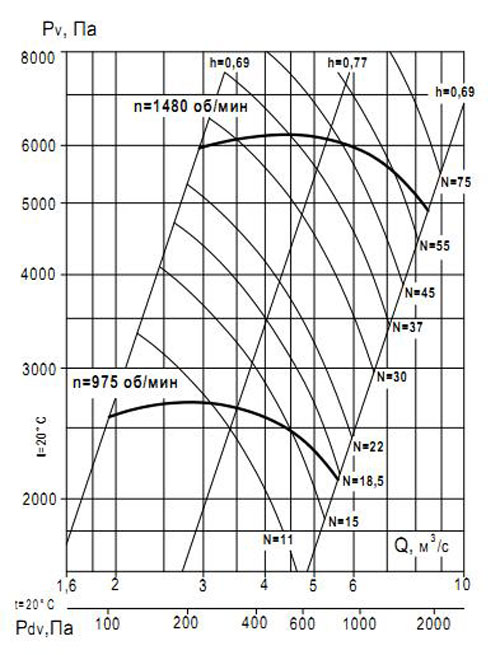

ВР 132-30 №11,2 |
975 |
18,5 |
180M6 |
1,9-5,5 |
2550-2150 |
580 |
ДО-44 |
4 |
ВР 132-30 №11,2 |
1480 |
75,0 |
250S4 |
2,9-8,4 |
5900-5000 |
890 |
ДО-44 |
4 |
ВР 132-30 №12,5 |
980 |
30,0 |
200L6 |
2,7-7,1 |
3300-2900 |
920 |
ДО-44 |
4 |
ВР 132-30 №12,5 |
1480 |
110,0 |
280S4 |
4,1-12,0 |
7500-6050 |
1015 |
ДО-44 |
4 |
ВР 132-30 №12,5 |
800 |
18,5 |
подбор |
2,3-6,3 |
2300-1800 |
845 |
ДО-44 |
6 |
ВР 132-30 №12,5 |
1200 |
55,0 |
подбор |
3,4-9,5 |
4900-4100 |
1075 |
ДО-44 |
6 |
ВР 132-30 №12,5 |
1600 |
132,0 |
подбор |
4,5-12,8 |
8700-7100 |
1640 |
ДО-45 |
6 |
Габаритные и присоединительные размеры вентилятора радиального ВР 132-30

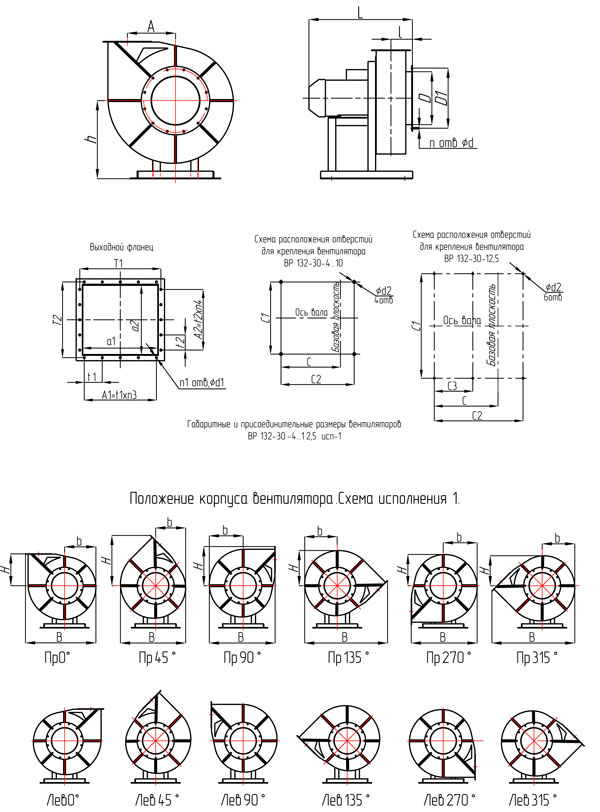

Габаритные и присоединительные размеры вентиляторов ВР 132-30 исп.1
Размеры ВР 132-30-4..12,5 исп.1
Тип | A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | D, мм | D1, мм | L, мм | T1, мм | T2, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 195 | 210 | 170 | 317 | 300 | 320 | --- | 255 | 290 | 485 | 210 | 170 |
5 | 300 | 200 | 100 | 378 | 400 | 428 | --- | 250 | 336 | 675 | 242 | 194 |
6,3 | 322 | 200 | 100 | 526 | 550 | 592 | --- | 313 | 430 | 945 | 298 | 245 |
8 | 400 | 200 | 100 | 646 | 700 | 740 | --- | 400 | 530 | 1156 | 370 | 292 |
10 | 600 | 450 | 352 | 825 | 790 | 1005 | --- | 500 | 645 | 1238 | 450 | 352 |
12,5 | 625,5 | 400 | 400 | 828 | 1066 | 1045 | 566 | 620 | 670 | 1290 | 549 | 430 |
Тип | a1, мм | a2, мм | d, мм | d1, мм | h, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм | d2, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 169 | 126 | 7 | 7 | 335 | 8 | 8 | 2 | 2 | 105 | 85 | 109 | 12 |
5 | 200 | 150 | 7 | 7 | 500 | 8 | 10 | 2 | 1 | 100 | 100 | 115 | 14 |
6,3 | 236 | 186 | 11 | 13 | 500 | 12 | 10 | 2 | 1 | 100 | 100 | 149 | 16 |
8 | 320 | 240 | 13 | 11 | 650 | 12 | 14 | 2 | 1 | 100 | 100 | 178 | 14 |
10 | 400 | 300 | 13 | 13 | 900 | 12 | 12 | 3 | 1 | 150 | 150 | 228 | 14 |
12,5 | 493 | 370 | 12 | 12 | 1000 | 16 | 20 | 4 | 4 | 100 | 100 | 245 | 14 |
Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп.1
Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп.1 |
||||||||||
Типоразмер |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
|
4 |
560 |
240 |
250 |
500 |
230 |
403 |
510 |
260 |
320 |
|
5 |
763 |
325 |
314 |
693 |
312 |
532 |
677 |
363 |
438 |
|
6,3 |
862 |
378 |
386 |
788 |
363 |
615 |
756 |
410 |
484 |
|
8 |
1085 |
482 |
492 |
1004 |
462 |
775 |
1014 |
522 |
603 |
|
10 |
1488 |
645 |
650 |
1370 |
605 |
1056 |
1375 |
725 |
843 |
|
12,5 |
1675 |
750 |
780 |
1563 |
719 |
1206 |
1593 |
813 |
925 |
|
Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп.1 |
||||||||||
Тип |
Пр 135° |
Пр 135° |
Пр 135° |
Пр 270° |
Пр 270° |
Пр 270° |
Пр 315° |
Пр 315° |
Пр 315° |
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
|
4 |
653 |
250 |
270 |
510 |
260 |
240 |
653 |
250 |
230 |
|
5 |
876 |
344 |
382 |
677 |
363 |
325 |
877 |
344 |
312 |
|
6,3 |
1009 |
394 |
426 |
796 |
410 |
378 |
1009 |
394 |
363 |
|
8 |
1276 |
502 |
542 |
1014 |
522 |
482 |
1276 |
502 |
462 |
|
10 |
1741 |
685 |
765 |
1375 |
725 |
645 |
1741 |
685 |
605 |
|
12,5 |
1987 |
781 |
844 |
1593 |
813 |
750 |
1987 |
782 |
719 |
|

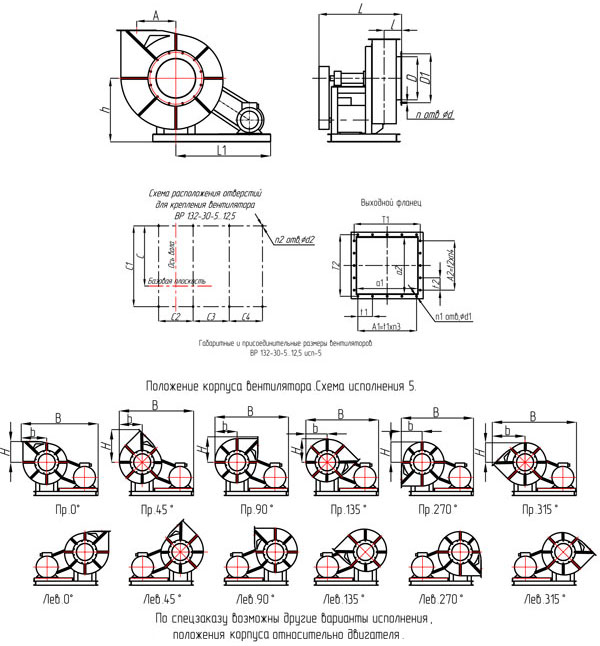

Габаритные и присоединительные размеры вентиляторов ВР 132-30 исп.5
Размеры ВР 132-30-5..12,5 исп.5
№ маш |
A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | D, мм | D1, мм | L, мм | L1, мм | T1, мм | T2, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
5 | 300 | 200 | 100 | 489 | 588 | 460 | 460 | --- | 250 | 336 | 720 | 746 | 242 | 194 |
6,3 | 322 | 200 | 100 | 497 | 614 | 426 | 544 | --- | 313 | 430 | 765 | 826 | 298 | 245 |
8 | 400 | 200 | 100 | 559 | 702 | 500 | 584 | --- | 400 | 530 | 857 | 968 | 370 | 292 |
9 | 540 | 416 | 100 | 517 | 646 | 1360 | --- | --- | 350 | 420 | 842 | 1054 | 416 | 280 |
10 | 600 | 450 | 352 | 575 | 746 | 660 | 600 | --- | 500 | 645 | 923 | 1160 | 450 | 352 |
12,5 | 625,5 | 400 | 400 | 629 | 852 | 300 | 642 | 1202 | 620 | 670 | 997 | 1609 | 549 | 430 |
№ маш |
a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | n, шт. | n1, шт. | n2, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
5 | 200 | 150 | 7 | 7 | 14 | 500 | 8 | 10 | 6 | 2 | 1 | 100 | 100 | 115 |
6,3 | 236 | 186 | 11 | 7 | 14 | 520 | 12 | 10 | 6 | 2 | 1 | 100 | 100 | 149 |
8 | 320 | 240 | 13 | 13 | 14 | 650 | 12 | 14 | 6 | 2 | 1 | 100 | 100 | 178 |
9 | 360 | 225 | 13 | 11 | 16 | 850 | 12 | 14 | 4 | 4 | 1 | 104 | 100 | 175 |
10 | 400 | 300 | 13 | 13 | 16 | 900 | 12 | 12 | 6 | 3 | 1 | 150 | 150 | 228 |
12,5 | 493 | 370 | 12 | 12 | 16 | 1000 | 16 | 20 | 8 | 4 | 4 | 100 | 100 | 245 |
Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп.5
Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп.5 |
||||||||||
Типоразмер |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
|
5 |
1184 |
438 |
314 |
1128 |
382 |
532 |
1109 |
363 |
438 |
|
6,3 |
1310 |
484 |
386 |
1252 |
426 |
615 |
1236 |
410 |
484 |
|
8 |
1571 |
603 |
492 |
1510 |
542 |
775 |
1490 |
522 |
603 |
|
9 |
1824 |
770 |
531 |
1742 |
688 |
920 |
1707 |
653 |
770 |
|
10 |
2003 |
843 |
650 |
1925 |
765 |
1056 |
1885 |
725 |
843 |
|
12,5 |
2471 |
925 |
780 |
2390 |
844 |
1206 |
2359 |
813 |
925 |
|
Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп.5 |
||||||||||
Типоразмер |
Пр 135° |
Пр 135° |
Пр 135° |
Пр 270° |
Пр 270° |
Пр 270° |
Пр 315° |
Пр 315° |
Пр 315° |
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
|
5 |
1090 |
344 |
382 |
1061 |
315 |
325 |
1278 |
532 |
312 |
|
6,3 |
1220 |
394 |
426 |
1212 |
386 |
378 |
1441 |
615 |
363 |
|
8 |
1470 |
502 |
542 |
1460 |
494 |
482 |
1743 |
775 |
462 |
|
9 |
1672 |
618 |
688 |
1585 |
531 |
583 |
1974 |
920 |
548 |
|
10 |
1845 |
685 |
765 |
1810 |
650 |
645 |
2216 |
1056 |
605 |
|
12,5 |
2328 |
782 |
844 |
2326 |
780 |
750 |
2752 |
1206 |
719 |
|
Акустические характеристики вентилятора радиального ВР 132-30
Марка вент. |
n, мин-1 |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Lpa, дБА |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
||
ВР 132-30 №4 |
1395 |
78 |
81 |
82 |
85 |
80 |
76 |
72 |
64 |
86 |
ВР 132-30 №5 |
1395 |
78 |
81 |
82 |
85 |
80 |
76 |
72 |
64 |
86 |
ВР 132-30 №5 |
2850 |
86 |
88 |
97 |
98 |
101 |
96 |
92 |
88 |
104 |
ВР 132-30 №6,3 |
2940 |
89 |
92 |
97 |
102 |
103 |
99 |
97 |
92 |
107 |
ВР 132-30 №6,3 |
2040 |
90 |
93 |
96 |
98 |
97 |
96 |
87 |
78 |
101 |
ВР 132-30 №6,3 |
2045 |
92 |
95 |
98 |
100 |
99 |
98 |
89 |
80 |
103 |
ВР 132-30 №6,3 |
2300 |
95 |
98 |
101 |
103 |
102 |
101 |
92 |
83 |
106 |
ВР 132-30 №6,3 |
2600 |
94 |
87 |
100 |
103 |
105 |
104 |
103 |
95 |
109 |
ВР 132-30 №8 |
1450 |
91 |
94 |
97 |
99 |
98 |
97 |
88 |
79 |
102 |
ВР 132-30 №8 |
1625 |
94 |
97 |
100 |
102 |
101 |
100 |
91 |
82 |
105 |
ВР 132-30 №8 |
1810 |
96 |
99 |
102 |
104 |
103 |
102 |
93 |
84 |
107 |
ВР 132-30 №8 |
2040 |
99 |
102 |
105 |
107 |
106 |
105 |
96 |
87 |
110 |
ВР 132-30 №8 |
2300 |
101 |
104 |
107 |
109 |
108 |
107 |
98 |
89 |
112 |
ВР 132-30 №10 |
1470 |
95 |
98 |
103 |
104 |
100 |
98 |
93 |
81 |
106 |
ВР 132-30 №10 |
1650 |
101 |
104 |
107 |
109 |
108 |
107 |
98 |
89 |
112 |
ВР 132-30 №10 |
1860 |
103 |
106 |
109 |
111 |
110 |
109 |
100 |
91 |
114 |
Аэродинамические характеристики вентилятора радиального ВР 132-30
Аэродинамическая характеристика вентилятора ВР 132-30 №4 (исп. 1 и 5)
Аэродинамическая характеристика вентилятора ВР 132-30 №4,5 (исп. 1)

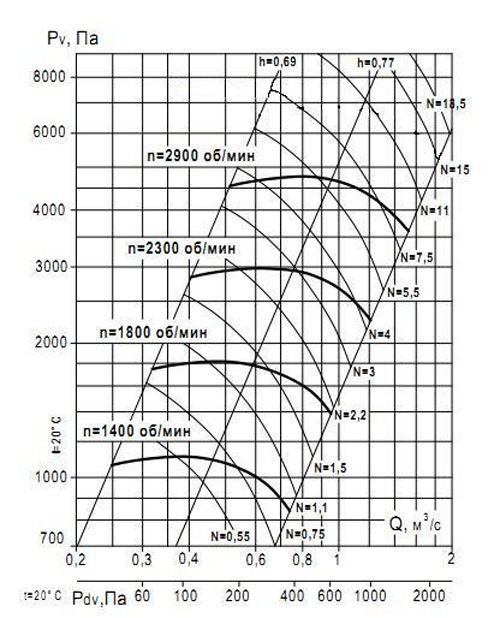

Аэродинамическая характеристика вентилятора ВР 132-30 №5 (исп. 1 и 5)
Аэродинамическая характеристика вентилятора ВР 132-30 №5,6 (исп. 1)

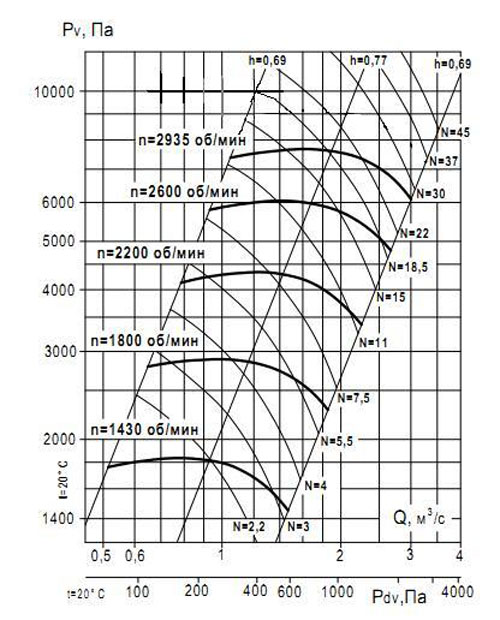

Аэродинамическая характеристика вентилятора ВР 132-30 №6,3 (исп. 1 и 5)
Аэродинамическая характеристика вентилятора ВР 132-30 №7,1 (исп. 1)
Аэродинамическая характеристика вентилятора ВР 132-30 №8 (исп. 1 и 5)

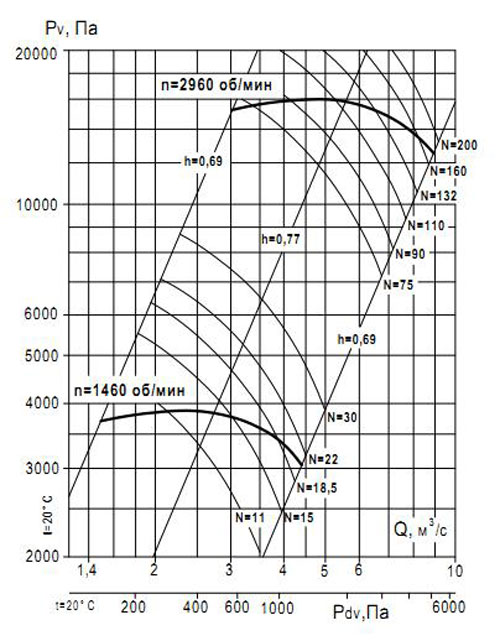

Аэродинамическая характеристика вентилятора ВР 132-30 №9 (исп. 1)

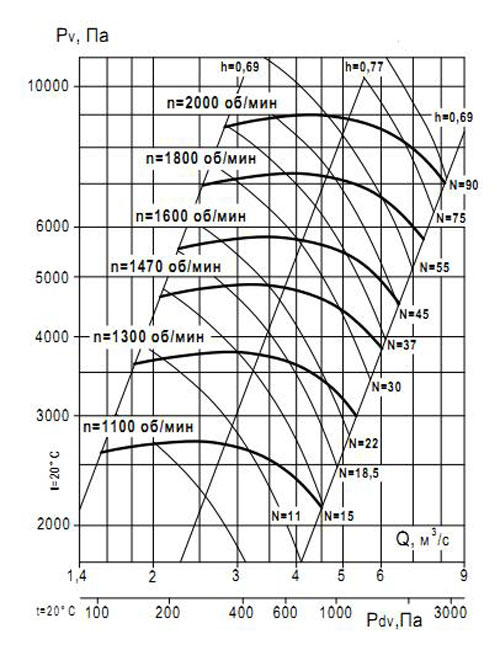

Аэродинамическая характеристика вентилятора ВР 132-30 №10 (исп. 1 и 5)
Аэродинамическая характеристика вентилятора ВР 132-30 №11,2 (исп. 1)

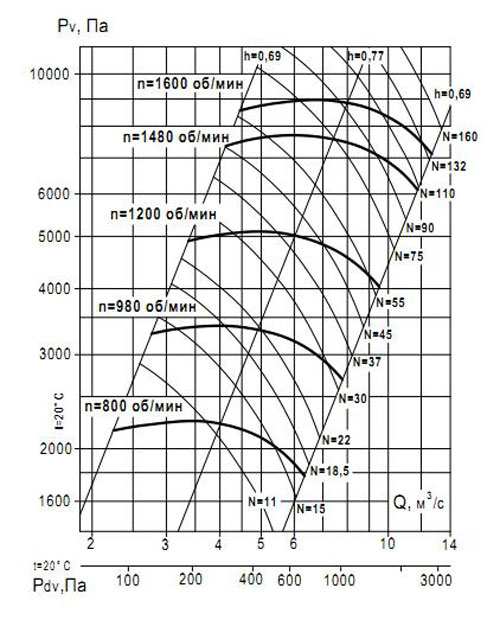

Аэродинамическая характеристика вентилятора ВР 132-30 №12,5 (исп. 1 и 5)
