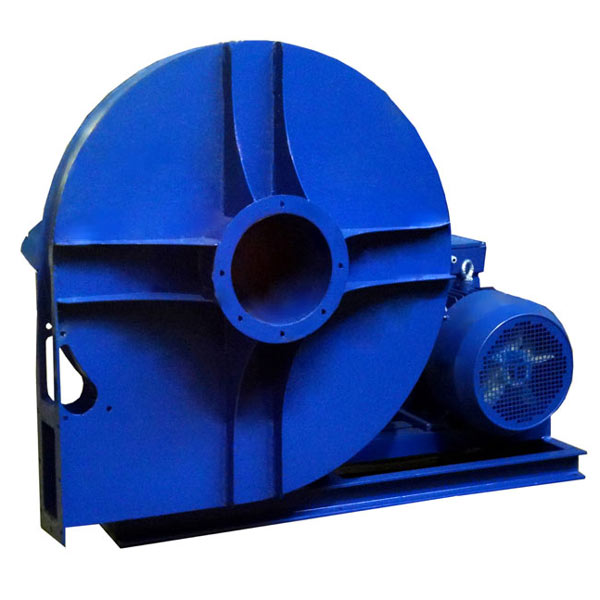

Вентилятор радиальный ВР 140-15
Описание
- Высокого давления;
- Одностороннего всасывания;
- Варианты направление вращения - правое и левое;
- Корпус - спиральный поворотный.
Назначение
Вентилятор радиальный ВР 140-15 используются в стационарных системах вентиляции и кондиционирования.
Условия эксплуатации
Вентиляторы ВР 140-15 эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
Допустимая температура окружающей среды: +40оС ... -40оС
Исполнение вентилятора радиального
| Индекс | Назначение | материал |
|---|---|---|
| - | Общепромышленное исполнение | углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды - до +200оС) | углеродистая сталь |
| К1 | Коррозионностойкое исполнение | нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение | нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
Технические характеристики
|
Тип вент. |
Тип. эл. двигателя |
Руст, кВт |
Частота вращ. РК, об/мин |
Произ-ть, м3/ч |
Полное давление, Па |
Масса кг |
|
ВР 140-15-4 |
71А2 |
0,75 |
2810 |
0,08-0,21 |
3000-2080 |
45 |
|
ВР 140-15-4 |
63В2-90L2 |
0.55-3 |
2500-4500 |
0.07-0.33 |
2400-5300 |
55 (безтэд) |
|
ВР 140-15-4,5 |
80А2 |
1,5 |
2820 |
0,11-0,30 |
3800-2600 |
55 |
|
ВР 140-15-5 |
63А4 |
0,25 |
1390 |
0,08-0,20 |
1150-800 |
50 |
|
ВР 140-15-5 |
80В2 |
2,2 |
2830 |
0,16-0,40 |
4500-3300 |
65 |
|
ВР 140-15-5 |
63А4 |
0,25--7,5 |
1500-4000 |
0,08-0,60 |
1150-6500 |
95 (без эл. дв.) |
|
ВР 140-15-5 |
112М2 |
0,25--7,5 |
1500-4000 |
0,08-0,60 |
1150-6500 |
95 (без эл. дв.) |
|
ВР 140-15-5,6 |
80А4 |
1.1 |
1400 |
0.11-0.30 |
1500-1000 |
75 |
|
ВР 140-15-5,6 |
100S2 |
4 |
2870 |
0.22-0.60 |
6200-4200 |
90 |
|
ВР 140-15-6,3 |
80A4 |
1.1 |
1400 |
0.15-0.40 |
1900-1270 |
95 |
|
ВР 140-15-6,3 |
112M2 |
7.5 |
2885 |
0.32-0.85 |
7900-5400 |
130 |
|
ВР 140-15-6,3 |
80A4 |
1.1-15 |
1500-3500 |
0.15-1.0 |
1900-8000 |
150 (без эл. дв.) |
|
ВР 140-15-6,3 |
160S2 |
1.1-15 |
1500-3500 |
0.15-1.0 |
1900-8000 |
150 (без эл. дв.) |
|
ВР 140-15-7,1 |
90L4 |
2.2 |
1420 |
0.23-0.60 |
2500-1660 |
140 |
|
ВР 140-15-7,1 |
160S2 |
15 |
2935 |
0.47-1.20 |
10400-7100 |
245 |
|
ВР 140-15-8 |
100S4 |
3.0 |
1430 |
0.33-0.85 |
3100-2150 |
170 |
|
ВР 140-15-8 |
180M2 |
30 |
2935 |
0.68-1.80 |
13000-9080 |
330 |
|
ВР 140-15-8 |
100S4 |
мар.37 |
1500-3300 |
0,33-2,0 |
3100-11500 |
290 (без эл. дв.) |
|
ВР 140-15-8 |
200M2 |
мар.37 |
1500-3300 |
0,33-2,0 |
3100-11500 |
290 (без эл. дв.) |
|
ВР 140-15-9 |
100S4 |
5.5 |
1430 |
0.47-1.23 |
4000-2700 |
215 |
|
ВР 140-15-9 |
200L2 |
45 |
2950 |
0.94-2.50 |
17000-11600 |
485 |
|
ВР 140-15-10 |
132M4 |
11 |
1450 |
0.65-1.7 |
5000-3460 |
335 |
|
ВР 140-15-10 |
250M2 |
90 |
2950 |
1.3-3.5 |
20000-11600 |
770 |
|
ВР 140-15-10 |
132S4 |
7.5-90 |
1500-3000 |
0.65-3.5 |
5000-14300 |
400 (без эл. дв.) |
|
ВР 140-15-10 |
250M2 |
7.5-90 |
1500-3000 |
0.65-3.5 |
5000-14300 |
400 (без эл. дв.) |
|
ВР 140-15-11,2 |
160M4 |
18.5 |
1450 |
0.9-2.4 |
6300-4300 |
445 |
|
ВР 140-15-12,5 |
180M4 |
30 |
1450 |
1.3-3.4 |
8000-5500 |
575 |
|
ВР 140-15-12,5 |
160S4 |
15-90 |
1500-2000 |
1.0-4.6 |
5400-10300 |
600 (без эл. дв.) |
|
ВР 140-15-12,5 |
250M4 |
15-90 |
1500-2000 |
1.0-4.6 |
5400-10300 |
600 (без эл. дв.) |
Габаритно-присоединительные размеры вентилятора радиального ВР 140-15
|
Габаритные и присоединительные размеры вентиляторов ВР 140-15 исп.1 |
|||||||||||
|
№ вент. |
Тип. двигателя |
B, мм |
H, мм |
Lmax, мм |
b, мм |
h, мм |
l, мм |
D, мм |
D1, мм |
d, мм |
a, мм |
|
4 |
63B-80В |
540 |
565 |
460 |
216 |
335 |
127 |
115 |
150 |
7 |
55 |
|
4.5 |
71В-80В |
600 |
625 |
460 |
243 |
370 |
127 |
126 |
160 |
7 |
62 |
|
5 |
63А-100S |
665 |
685 |
530 |
270 |
405 |
151 |
144 |
180 |
7 |
70 |
|
5.6 |
80100L |
735 |
765 |
575 |
302 |
450 |
165 |
160 |
200 |
7 |
75 |
|
6.3 |
80A-80B |
820 |
840 |
520 |
340 |
490 |
175 |
181 |
215 |
7 |
85 |
|
6.3 |
100L-100M |
820 |
840 |
720 |
340 |
490 |
175 |
181 |
215 |
7 |
85 |
|
6.3 |
160S |
820 |
840 |
860 |
340 |
490 |
175 |
181 |
215 |
7 |
85 |
|
7.1 |
90L-132M |
935 |
960 |
750 |
384 |
565 |
200 |
204 |
240 |
7 |
94 |
|
7.1 |
160S-160M |
935 |
960 |
920 |
384 |
565 |
200 |
204 |
240 |
7 |
94 |
|
8 |
100S-112M |
1045 |
1060 |
710 |
432 |
615 |
208 |
229 |
265 |
7 |
105 |
|
8 |
160M-180M |
1045 |
1060 |
935 |
432 |
615 |
208 |
229 |
265 |
7 |
105 |
|
8 |
200L |
1045 |
1060 |
1030 |
432 |
615 |
208 |
229 |
265 |
7 |
105 |
|
9 |
112M-132M |
1190 |
1250 |
790 |
485 |
705 |
234 |
256 |
290 |
10 |
120 |
|
9 |
200M-225M |
1190 |
1250 |
1095 |
485 |
705 |
234 |
256 |
290 |
10 |
120 |
|
10 |
132S-160S |
1300 |
1340 |
960 |
540 |
785 |
264 |
290 |
320 |
10 |
130 |
|
10 |
225M-250M |
1300 |
1340 |
1255 |
540 |
785 |
264 |
290 |
320 |
10 |
130 |
|
11.2 |
160S-180M |
1445 |
1465 |
1020 |
605 |
850 |
284 |
318 |
335 |
10 |
145 |
|
12.5 |
180S-200M |
1610 |
1660 |
1150 |
675 |
975 |
329 |
364 |
400 |
10 |
160 |
|
Габаритные и присоединительные размеры вентиляторов ВР 140-15 исп.1 |
|||||||||||
|
№ вент. |
Тип. двигателя |
A1, мм |
n1, шт. |
a2, мм |
A2, мм |
n2, шт. |
n3, шт. |
C1, мм |
C2, мм |
C3, мм |
d1, мм |
|
4 |
63B-80В |
95 |
1 отв |
105 |
145 |
1 |
6 |
300 |
240 |
20 |
12 |
|
4.5 |
71В-80В |
100 |
1 отв |
115 |
155 |
1 |
6 |
350 |
240 |
23 |
12 |
|
5 |
63А-100S |
110 |
1 отв |
130 |
170 |
1 |
6 |
400 |
250 |
37 |
15 |
|
5.6 |
80100L |
115 |
1 отв |
140 |
180 |
1 |
6 |
460 |
300 |
40 |
15 |
|
6.3 |
80A-80B |
125 |
1 отв |
160 |
200 |
2 |
8 |
480 |
300 |
45 |
15 |
|
6.3 |
100L-100M |
125 |
1 отв |
160 |
200 |
2 |
8 |
480 |
350 |
45 |
15 |
|
6.3 |
160S |
125 |
1 отв |
160 |
200 |
2 |
8 |
480 |
440 |
45 |
15 |
|
7.1 |
90L-132M |
150 |
1 отв |
176 |
230 |
2 |
8 |
560 |
410 |
25 |
18 |
|
7.1 |
160S-160M |
150 |
1 отв |
176 |
230 |
2 |
8 |
560 |
460 |
50 |
18 |
|
8 |
100S-112M |
155 |
1 отв |
198 |
250 |
2 |
8 |
600 |
400 |
31 |
18 |
|
8 |
160M-180M |
155 |
1 отв |
198 |
250 |
2 |
8 |
600 |
500 |
56 |
18 |
|
8 |
200L |
155 |
1 отв |
198 |
250 |
2 |
8 |
600 |
560 |
56 |
18 |
|
9 |
112M-132M |
170 |
1 отв |
220 |
270 |
2 |
8 |
680 |
380 |
64 |
20 |
|
9 |
200M-225M |
170 |
1 отв |
220 |
270 |
2 |
8 |
740 |
600 |
64 |
20 |
|
10 |
132S-160S |
180 |
1 отв |
250 |
300 |
3 |
10 |
780 |
420 |
69 |
20 |
|
10 |
225M-250M |
180 |
1 отв |
250 |
300 |
3 |
10 |
780 |
680 |
69 |
20 |
|
11.2 |
160S-180M |
195 |
1 |
275 |
325 |
2 |
10 |
830 |
500 |
76 |
20 |
|
12.5 |
180S-200M |
210 |
1 |
310 |
360 |
3 |
12 |
870 |
560 |
84 |
20 |
|
Габаритные и присоединительные размеры вентиляторов ВР 140-15 исп.5 |
|||||||||||
|
№ вент. |
Р, кВт |
B max |
H, мм |
L, мм |
b, мм |
h, мм |
l, мм |
D, мм |
D1, мм |
d, мм |
a1, мм |
|
4 |
≤4 |
915 |
560 |
440 |
216 |
335 |
127 |
115 |
150 |
7 |
55 |
|
5 |
≤7.5 |
1015 |
715 |
550 |
270 |
435 |
151 |
144 |
180 |
7 |
70 |
|
6.3 |
≤15 |
1340 |
900 |
630 |
340 |
550 |
175 |
181 |
215 |
7 |
85 |
|
8 |
≤45 |
1265 |
1105 |
900 |
432 |
660 |
208 |
229 |
265 |
7 |
105 |
|
10 |
≤55 |
1970 |
1360 |
980 |
540 |
810 |
264 |
290 |
320 |
10 |
130 |
|
10 |
75-90 |
2070 |
1360 |
980 |
540 |
810 |
264 |
290 |
320 |
10 |
130 |
|
12.5 |
≤55 |
2240 |
1690 |
1120 |
675 |
1000 |
329 |
364 |
400 |
10 |
160 |
|
12.5 |
75-90 |
2340 |
1690 |
1120 |
675 |
1000 |
329 |
364 |
400 |
10 |
160 |
|
Габаритные и присоединительные размеры вентиляторов ВР 140-15 исп-5 |
|||||||||||
|
№ вент. |
Р, кВт |
A1 |
n1, шт. |
a2 |
A2 |
n2, шт. |
n3, шт. |
C1 |
C2 |
C3 |
C4 |
|
4 |
≤4 |
95 |
1 отв |
105 |
145 |
1 |
6 |
350х2 |
340 |
140 |
50 |
|
5 |
≤7.5 |
110 |
1 отв |
130 |
170 |
1 |
6 |
375х2 |
460 |
180 |
113 |
|
6.3 |
≤15 |
125 |
1 отв |
160 |
200 |
2 |
8 |
525х2 |
450 |
216 |
100 |
|
8 |
≤45 |
155 |
1 отв |
198 |
250 |
2 |
8 |
650х2 |
520 |
306 |
-30 |
|
10 |
≤55 |
180 |
1 отв |
250 |
300 |
3 |
10 |
775х2 |
710 |
346 |
171 |
|
10 |
75-90 |
180 |
1 отв |
250 |
300 |
3 |
10 |
825х2 |
710 |
346 |
171 |
|
12.5 |
≤55 |
210 |
1 |
310 |
360 |
3 |
10 |
850х2 |
800 |
391 |
181 |
|
12.5 |
75-90 |
210 |
1 |
310 |
360 |
3 |
10 |
950х2 |
800 |
391 |
181 |
Акустические характеристики
|
Тип. вент. |
n, об/мин |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
LpA |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
dБА |
||
|
ВР 140-15-4 |
2745 |
79 |
86 |
85 |
86 |
85 |
84 |
82 |
78 |
93 |
|
ВР 140-15-5 |
1380 |
68 |
75 |
74 |
75 |
74 |
73 |
71 |
67 |
82 |
|
ВР 140-15-5 |
2874 |
85 |
92 |
91 |
92 |
91 |
90 |
88 |
84 |
99 |
|
ВР 140-15-6,3 |
1388 |
78 |
85 |
84 |
85 |
84 |
83 |
81 |
77 |
92 |
|
ВР 140-15-6,3 |
2898 |
95 |
102 |
101 |
102 |
101 |
100 |
98 |
94 |
109 |
|
ВР 140-15-6,3 |
2650/2898 |
91 |
98 |
97 |
98 |
97 |
96 |
94 |
90 |
105 |
|
исп.5 |
2925/2925 |
95 |
102 |
101 |
102 |
101 |
100 |
98 |
94 |
109 |
|
ВР 140-15-7,1 |
2930 |
97 |
104 |
103 |
104 |
103 |
102 |
100 |
96 |
111 |
|
ВР 140-15-8 |
1434 |
82 |
89 |
88 |
89 |
88 |
87 |
85 |
81 |
96 |
|
ВР 140-15-8 |
2940 |
99 |
106 |
105 |
106 |
105 |
104 |
102 |
98 |
113 |
|
ВР 140-15-8 |
1970/2925 |
87 |
94 |
93 |
94 |
93 |
92 |
90 |
86 |
101 |
|
ВР 140-15-8 |
2250/2931 |
88 |
95 |
94 |
95 |
94 |
93 |
91 |
87 |
102 |
|
ВР 140-15-8 |
2470/2937 |
91 |
98 |
97 |
98 |
97 |
96 |
94 |
90 |
105 |
|
ВР 140-15-8 |
2650/2937 |
94 |
101 |
100 |
101 |
100 |
99 |
97 |
93 |
108 |
|
ВР 140-15-8 |
2810/2940 |
97 |
104 |
103 |
104 |
103 |
102 |
100 |
96 |
111 |
|
ВР 140-15-8 |
3000/2943 |
100 |
107 |
106 |
107 |
106 |
105 |
103 |
99 |
114 |
|
ВР 140-15-10 |
1455 |
87 |
94 |
93 |
94 |
93 |
92 |
90 |
86 |
101 |
|
ВР 140-15-10 |
1710/2937 |
91 |
98 |
97 |
98 |
97 |
96 |
94 |
90 |
105 |
|
ВР 140-15-10 |
1830/2937 |
92 |
99 |
98 |
99 |
98 |
97 |
95 |
91 |
106 |
|
ВР 140-15-10 |
1940/2940 |
94 |
101 |
100 |
101 |
100 |
99 |
97 |
93 |
108 |
|
ВР 140-15-10 |
2150/2943 |
65 |
102 |
101 |
102 |
101 |
100 |
98 |
94 |
109 |
|
ВР 140-15-12,5 |
1470 |
94 |
101 |
100 |
101 |
100 |
99 |
97 |
93 |
108 |
|
ВР 140-15-12,5 |
1340/1470 |
92 |
99 |
98 |
99 |
98 |
97 |
95 |
91 |
106 |
|
ВР 140-15-12,5 |
1490/1472 |
94 |
101 |
100 |
101 |
100 |
99 |
97 |
93 |
108 |
|
ВР 140-15-12,5 |
1590/1475 |
96 |
103 |
102 |
103 |
102 |
101 |
99 |
95 |
110 |
|
ВР 140-15-12,5 |
1700/1476 |
98 |
105 |
104 |
105 |
104 |
103 |
101 |
97 |
112 |
|
ВР 140-15-12,5 |
1820/1479 |
100 |
107 |
106 |
107 |
106 |
105 |
103 |
99 |
114 |
Аэродинамические характеристики вентилятора радиального ВР 140-15

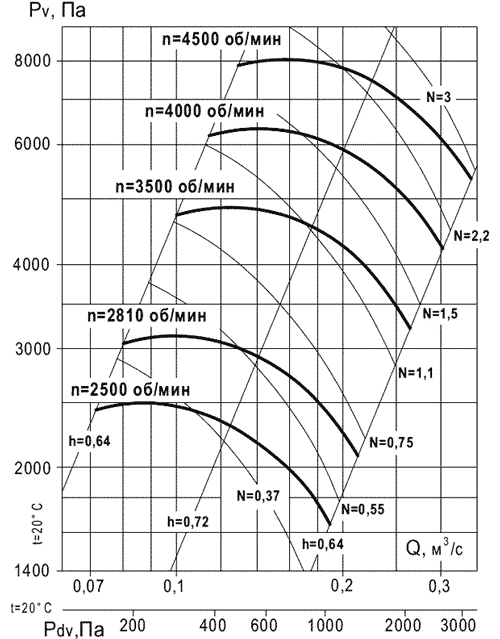

Аэродинамическая характеристика вентиляторов ВР 140-15-4

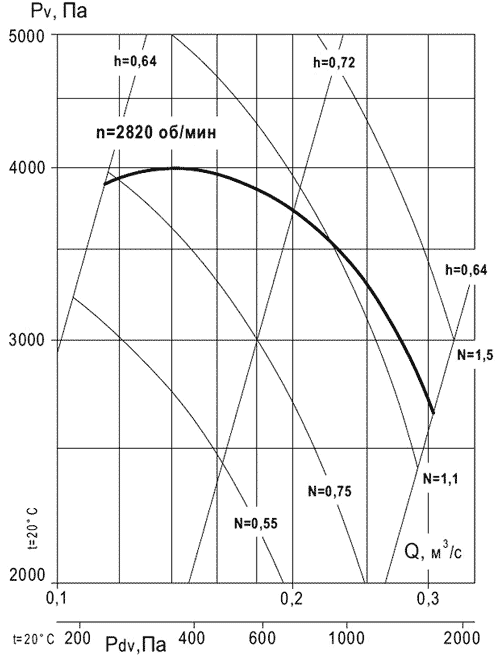

Аэродинамическая характеристика вентилятора ВР 140-15-4,5

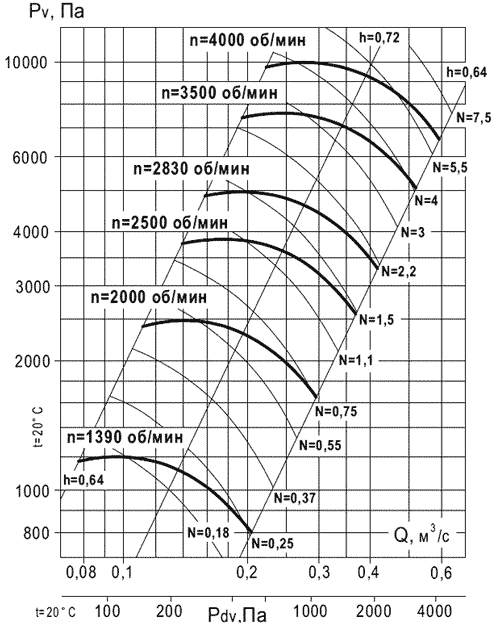

Аэродинамическая характеристика вентилятора ВР 140-15-5

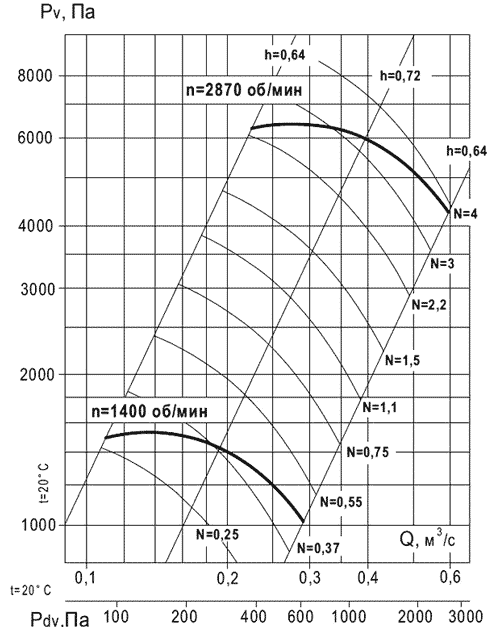

Аэродинамическая характеристика вентилятора ВР 140-15-5,6

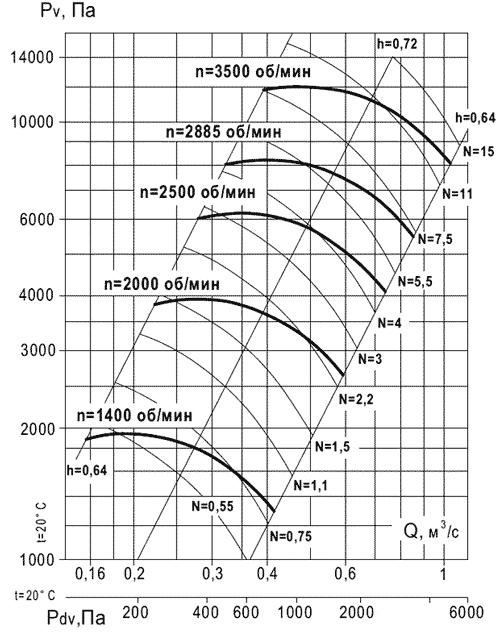

Аэродинамическая характеристика вентилятора ВР 140-15-6,3

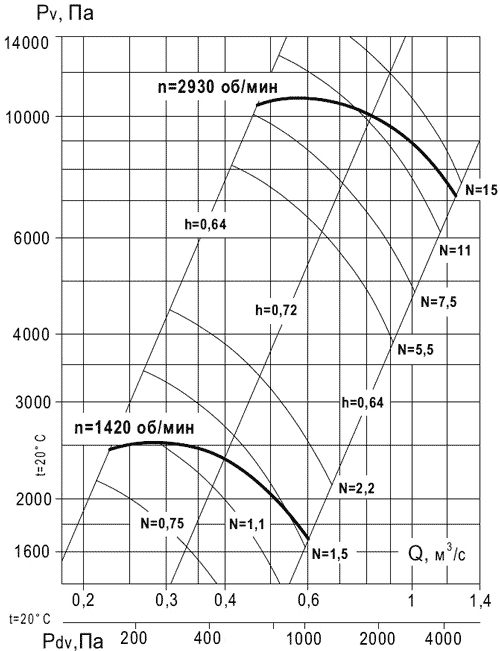

Аэродинамическая характеристика вентилятора ВР 140-15-7,1

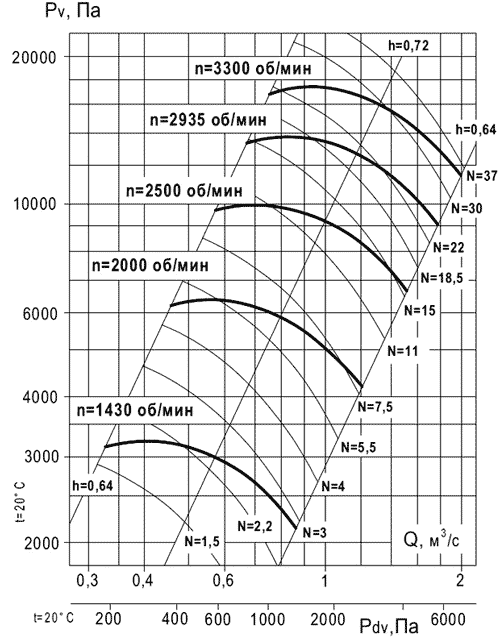

Аэродинамическая характеристика вентилятора ВР 140-15-8

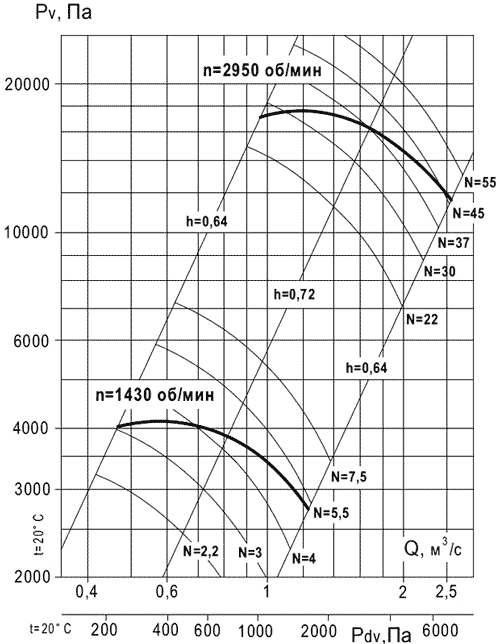

Аэродинамическая характеристика вентилятора ВР 140-15-9

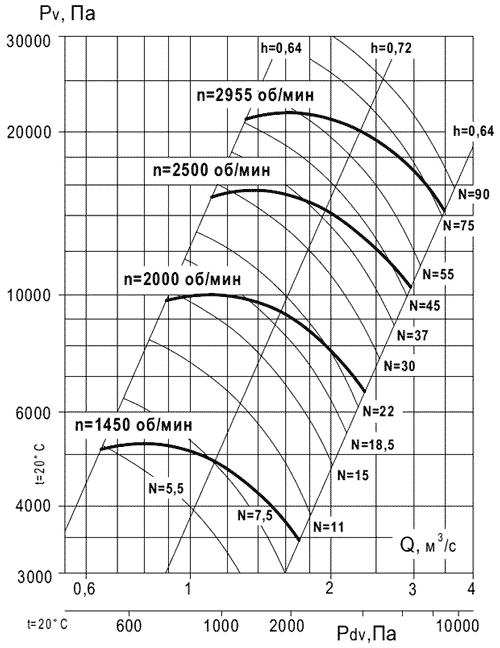

Аэродинамическая характеристика вентилятора ВР 140-15-10

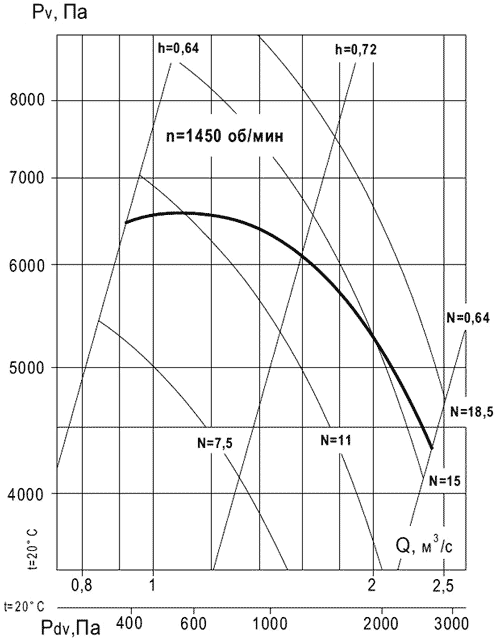

Аэродинамическая характеристика вентилятора ВР 140-15-11,2

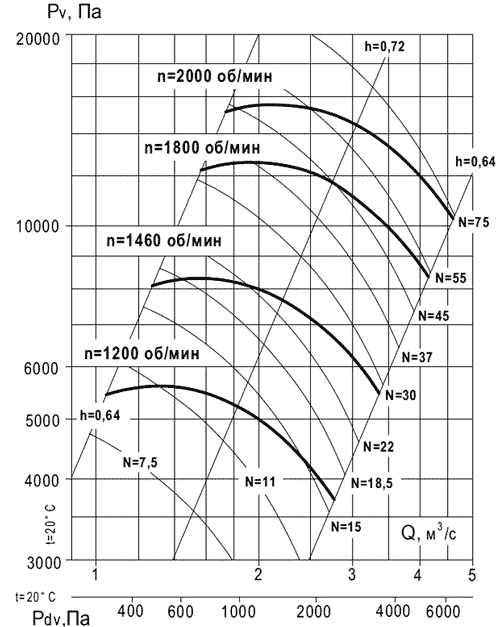

Аэродинамическая характеристика вентилятора ВР 140-15-12,5
