Вентилятор радиальный ВР 280-46
Описание
Вентиляторы радиальные марки ВР 280-46 выпускаются по ТУ 4861-001-85589750.
Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или стенам здания. Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.
Вентиляторы производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t окружающего воздуха -40…+40 оС. Размещение в соответствии с ГОСТ 15150 – 2 и 3 кат. Возможно размещение оборудования по У1 при условии защиты электропривода от воздействия факторов окружающей среды.
Вентиляторы выпускаются по конструктивным схемам 1 (соединение рабочего колеса с двигателем напрямую) и 5 (посредством шкиво-ременной передачи).
Исполнение вентилятора радиального
| Индекс | Назначение | материал |
|---|---|---|
| - | Общепромышленное исполнение | углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды - до +200оС) | углеродистая сталь |
| К1 | Коррозионностойкое исполнение | нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение | нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение | алюминиевые сплавы |
Технические характеристики вентилятора радиального ВР 280-46

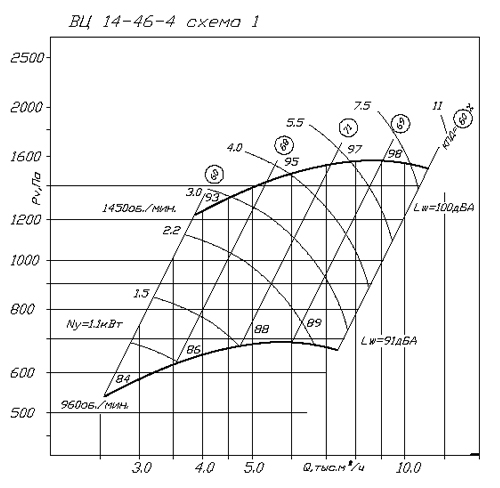

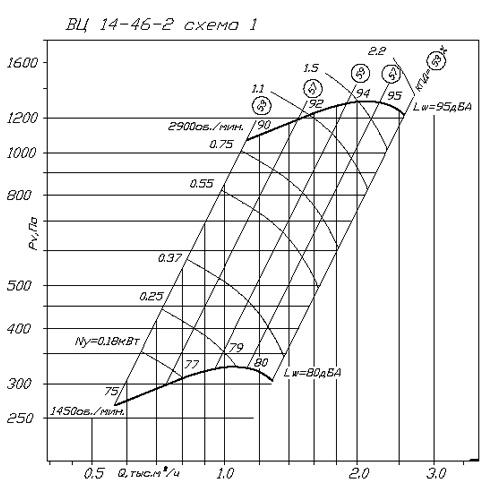

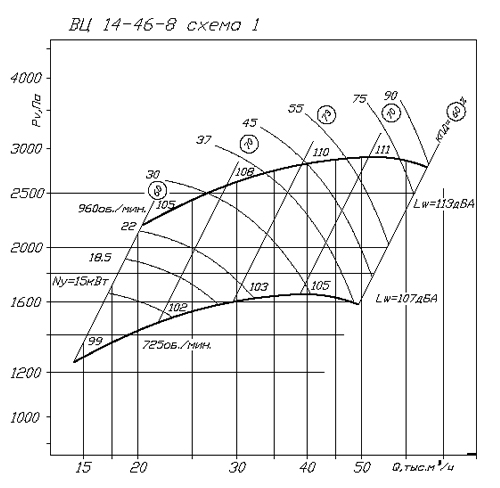

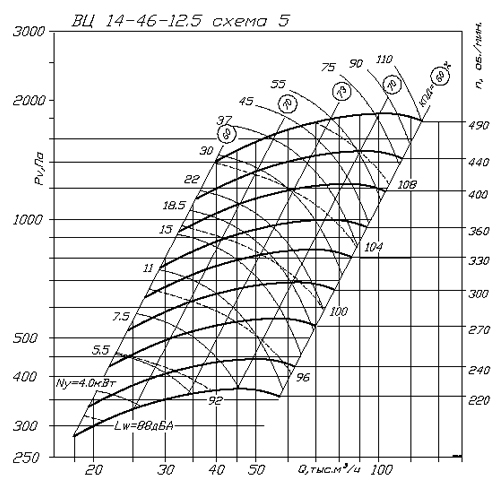

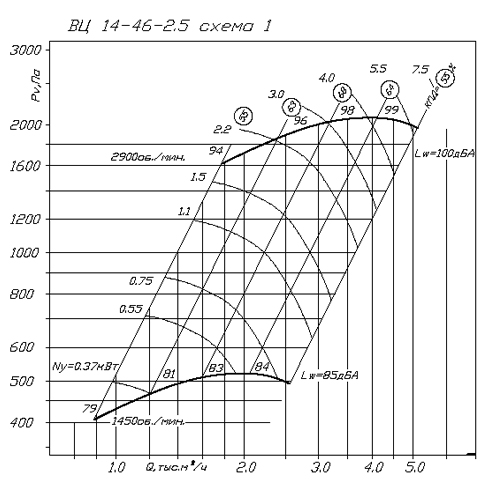

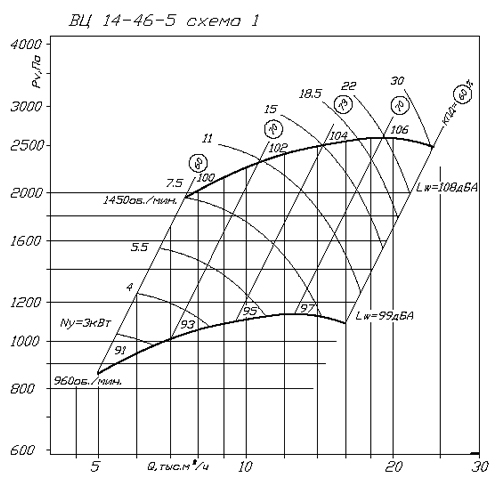

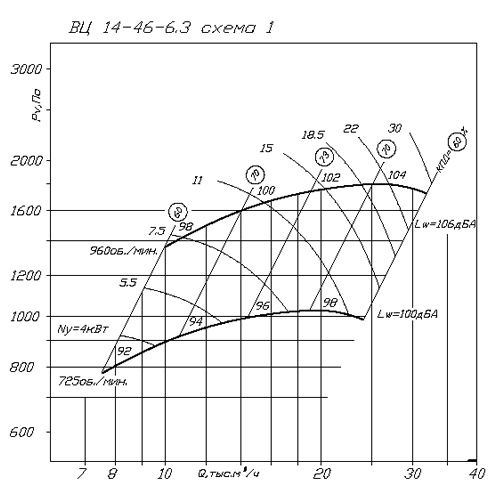

Ближайшими аналогами центробежного вентилятора ВР 280-46 по аэродинамическим характеристикам являются вентиляторы марок ВЦ 14-46, ВР 15-45, а также ВР 300-45. Перечисленные виды вентиляционного оборудования могут рассматриваться в качестве полноценной альтернативы ВР 280-46.
ВЦ 14-46 – это центробежный вентилятор, рассчитанный на одностороннее всасывание и работу на среднем давлении. Корпусные детали изготавливаются из оцинкованной тонколистовой стали. Рабочее колесо – штампованное.
Вентиляторы центробежные ВЦ 14-46 выпускаются право- и левостороннего вращения. Вентилятор ВР 15-45 рассчитан на работу на низком и среднем давлении при одностороннем всасывании. В качестве привода используется асинхронный электрический двигатель. ВР 15-45 также производятся в двух исполнениях по направлению движения колеса: правые и левые.
|
Технические характеристики вентилятора радиального ВР 280-46 |
||||||||
|
Марка вент. |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Масса, кг |
Виброизол. |
|
|
Частота вращ., об/мин. |
P, кВт |
Тип * |
Произ-ть, м3 х 103/час |
Полное давление, Па |
Марка |
Кол-во в компл. |
||
|
ВР 280-46 №2 |
1450 |
0,18 |
АИР56В4 |
0,57-0,80 |
270-310 |
20 |
ДО-38 |
4 |
|
ВР 280-46 №2 |
1450 |
0,25 |
АИР63А4 |
0,57-1,07 |
270-330 |
22 |
ДО-38 |
4 |
|
ВР 280-46 №2 |
1450 |
0,37 |
АИР63В4 |
0,57-1,30 |
270-305 |
22 |
ДО-38 |
4 |
|
ВР 280-46 №2 |
2900 |
1,1 |
АИР71В2 |
1,11-1,57 |
1080-1210 |
25 |
ДО-38 |
4 |
|
ВР 280-46 №2 |
2900 |
1,5 |
АИР80А2 |
1,11-2,00 |
1080-1310 |
25 |
ДО-38 |
4 |
|
ВР 280-46 №2 |
2900 |
2,2 |
АИР80В2 |
1,11-2,55 |
1080-1220 |
31 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
1450 |
0,37 |
АИР63B4 |
0,89-1,20 |
410-470 |
30 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
1450 |
0,55 |
АИР71А4 |
0,89-1,90 |
410-520 |
32 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
1450 |
0,75 |
АИР71В4 |
0,89-2,40 |
410-510 |
27 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
1450 |
1,1 |
АИР80А4 |
0,89-2,55 |
410-495 |
32 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
2900 |
2,2 |
АИР80В2 |
1,80-2,45 |
1600-1830 |
38 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
2900 |
3,0 |
АИР90L2 |
1,80-3,20 |
1600-2040 |
42 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
2900 |
4,0 |
АИР100S2 |
1,80-3,90 |
1600-2100 |
49 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
2900 |
5,5 |
АИР100L2 |
1,80-4,90 |
1600-2000 |
53 |
ДО-38 |
4 |
|
ВР 280-46 №2,5 |
2900 |
7,5 |
АИРМ112М2 |
1,80-5,10 |
1600-2000 |
74 |
ДО-39 |
4 |
|
ВР 280-46 №3,15 |
960 |
0,37 |
АИР71А6 |
1,18-1,60 |
320-370 |
43 |
ДО-38 |
4 |
|
ВР 280-46 №3,15 |
960 |
0,55 |
АИР71В6 |
1,18-2,61 |
320-405 |
43 |
ДО-38 |
4 |
|
ВР 280-46 №3,15 |
960 |
0,75 |
АИР80А6 |
1,18-3,35 |
320-390 |
46 |
ДО-38 |
4 |
|
ВР 280-46 №3,15 |
960 |
1,1 |
АИР80В6 |
1,18-3,55 |
320-380 |
46 |
ДО-38 |
4 |
|
ВР 280-46 №3,15 |
1450 |
1,1 |
АИР80А4 |
1,79-2,60 |
710-860 |
46 |
ДО-38 |
4 |
|
ВР 280-46 №3,15 |
1450 |
1,5 |
АИР80В4 |
1,79-3,40 |
710-910 |
47 |
ДО-38 |
4 |
|
ВР 280-46 №3,15 |
1450 |
2,2 |
АИР90L4 |
1,79-4,80 |
710-900 |
51 |
ДО-38 |
4 |
|
ВР 280-46 №3,15 |
1450 |
3,0 |
АИР100S4 |
1,79-5,4 |
710-890 |
71 |
ДО-39 |
4 |
|
ВР 280-46 №4 |
960 |
1,1 |
АИР80В6 |
2,55-3,55 |
540-625 |
57 |
ДО-38 |
4 |
|
ВР 280-46 №4 |
960 |
1,5 |
АИР90L6 |
2,55-4,75 |
540-680 |
59 |
ДО-38 |
4 |
|
ВР 280-46 №4 |
960 |
2,2 |
АИР100L6 |
2,55-6,60 |
540-690 |
78 |
ДО-38 |
4 |
|
ВР 280-46 №4 |
960 |
3,0 |
АИРM112MA6 |
2,55-7,55 |
540-660 |
96 |
ДО-38 |
4 |
|
ВР 280-46 №4 |
1450 |
4,0 |
АИР100L4 |
3,81-5,45 |
1230-1480 |
78 |
ДО-38 |
4 |
|
ВР 280-46 №4 |
1450 |
5,5 |
АИР112M4 |
3,81-6,85 |
1230-1580 |
102 |
ДО-38 |
4 |
|
ВР 280-46 №4 |
1450 |
7,5 |
АИР132S4 |
3,81-10,3 |
1230-1565 |
126 |
ДО-39 |
4 |
|
ВР 280-46 №4 |
1450 |
11,0 |
АИР132M4 |
3,81-11,4 |
1230-1550 |
135 |
ДО-39 |
4 |
|
ВР 280-46 №5 |
960 |
4,0 |
AИР112MB6 |
5,0-8,40 |
860-1070 |
139 |
ДО-40 |
5 |
|
ВР 280-46 №5 |
960 |
5,5 |
AИР132S6 |
5,0-11,15 |
860-1150 |
160 |
ДО-40 |
5 |
|
ВР 280-46 №5 |
960 |
7,5 |
AИР132M6 |
5,0-14,15 |
860-1120 |
176 |
ДО-40 |
5 |
|
ВР 280-46 №5 |
960 |
11,0 |
AИР160S6 |
5,0-16,0 |
860-1095 |
176 |
ДО-40 |
5 |
|
ВР 280-46 №5 |
1450 |
11,0 |
AИР132М4 |
7,50-10,8 |
1980-2380 |
176 |
ДО-40 |
5 |
|
ВР 280-46 №5 |
1450 |
15,0 |
AИР160S4 |
7,50-14,5 |
1980-2500 |
218 |
ДО-41 |
5 |
|
ВР 280-46 №5 |
1450 |
18,5 |
AИР160M4 |
7,50-17,0 |
1980-2540 |
243 |
ДО-41 |
5 |
|
ВР 280-46 №5 |
1450 |
22,0 |
A180S4 |
7,50-19,0 |
1980-2580 |
268 |
ДО-41 |
5 |
|
ВР 280-46 №5 |
1450 |
30,0 |
A180M4 |
7,50-24,5 |
1980-2500 |
278 |
ДО-41 |
5 |
|
ВР 280-46 №6,3 |
725 |
5,5 |
АИР132М8 |
7,50-12,6 |
790-980 |
214 |
ДО-41 |
5 |
|
ВР 280-46 №6,3 |
725 |
7,5 |
АИР160S8 |
7,50-17,3 |
790-1040 |
256 |
ДО-41 |
5 |
|
ВР 280-46 №6,3 |
725 |
11,0 |
АИР160М8 |
7,50-23,0 |
790-1020 |
281 |
ДО-41 |
5 |
|
ВР 280-46 №6,3 |
725 |
15,0 |
А180М8 |
7,50-24,6 |
790-990 |
274 |
ДО-41 |
5 |
|
ВР 280-46 №6,3 |
960 |
11,0 |
АИР160S6 |
10,1-15,6 |
1390-1640 |
268 |
ДО-41 |
5 |
|
ВР 280-46 №6,3 |
960 |
15,0 |
АИР160М6 |
10,1-20,5 |
1390-1790 |
293 |
ДО-42 |
5 |
|
ВР 280-46 №6,3 |
960 |
18,5 |
А180М6 |
10,1-24,4 |
1390-1820 |
328 |
ДО-42 |
5 |
|
ВР 280-46 №6,3 |
960 |
22,0 |
А200М6 |
10,1-28,0 |
1390-1810 |
403 |
ДО-42 |
5 |
|
ВР 280-46 №6,3 |
960 |
30,0 |
А200L6 |
10,1-33,1 |
1390-1780 |
410 |
ДО-42 |
5 |
|
ВР 280-46 №8 |
725 |
15,0 |
А180М8 |
15,3-24,1 |
1250-1530 |
398 |
ДО-42 |
5 |
|
ВР 280-46 №8 |
725 |
18,5 |
А200М8 |
15,3-27,5 |
1250-1580 |
473 |
ДО-42 |
5 |
|
ВР 280-46 №8 |
725 |
22,0 |
А200L8 |
15,3-32,0 |
1250-1640 |
513 |
ДО-43 |
6 |
|
ВР 280-46 №8 |
725 |
30,0 |
A225M8 |
15,3-41,0 |
1250-1630 |
558 |
ДО-43 |
6 |
|
ВР 280-46 №8 |
725 |
37,0 |
A250S8 |
15,3-48,1 |
1250-1600 |
567 |
ДО-43 |
6 |
|
ВР 280-46 №8 |
960 |
37,0 |
A225M6 |
20,5-33,8 |
2200-2750 |
589 |
ДО-43 |
6 |
|
ВР 280-46 №8 |
960 |
45,0 |
A250S6 |
20,5-40,0 |
2200-2850 |
724 |
ДО-43 |
6 |
|
ВР 280-46 №8 |
960 |
55,0 |
A250M6 |
20,5-47,1 |
2200-2900 |
780 |
ДО-43 |
6 |
|
ВР 280-46 №8 |
960 |
75,0 |
A280S6 |
20,5-59,1 |
2200-2850 |
950 |
ДО-43 |
6 |
|
ВР 280-46 №8 |
960 |
90,0 |
A280M6 |
20,5-65,4 |
2200-2800 |
990 |
ДО-43 |
6 |
|
ВР 280-46 |
400 |
2,2 |
подбор |
4,20-13,1 |
240-300 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
470 |
4,0 |
подбор |
4,80-15,8 |
330-415 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
540 |
5,5 |
подбор |
5,51-18,0 |
435-550 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
620 |
7,5 |
подбор |
6,42-20,5 |
580-710 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
700 |
11,0 |
подбор |
7,21-23,5 |
720-910 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
800 |
15,0 |
подбор |
8,23-26,5 |
950-1200 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
900 |
22,0 |
подбор |
9,31-30,0 |
1200-1510 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
1000 |
30,0 |
подбор |
10,5-33,1 |
1480-1880 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
1100 |
37,0 |
подбор |
11,6-36,4 |
1800-2400 |
230 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
300 |
3 |
подбор |
6,25-20,1 |
220-275 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
350 |
5,5 |
подбор |
7,41-24,1 |
295-375 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
400 |
7,5 |
подбор |
8,51-27,2 |
380-490 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
450 |
11 |
подбор |
9,54-30,3 |
480-610 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
500 |
15 |
подбор |
10,7-34,5 |
600-760 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
560 |
18,5 |
подбор |
11,9-98,1 |
750-960 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
620 |
22 |
подбор |
13,3-42,5 |
910-1190 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
680 |
30 |
подбор |
14,3-46,1 |
1110-1400 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
750 |
45 |
подбор |
16,0-51,2 |
1380-1710 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
820 |
55 |
подбор |
17,5-55,5 |
1600-2010 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
880 |
75 |
подбор |
18,2-60,0 |
1820-2480 |
380 без эл. дв. |
ДО-43 |
6 |
|
ВР 280-46 |
250 |
5,5 |
подбор |
10,4-34,1 |
240-300 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
280 |
7,5 |
подбор |
11,7-37,1 |
295-365 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
320 |
11 |
подбор |
13,5-42,1 |
380-500 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
360 |
15 |
подбор |
14,8-48,1 |
490-630 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
410 |
22 |
подбор |
16,8-55,1 |
620-810 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
460 |
30 |
подбор |
19,1-60,2 |
790-1040 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
520 |
45 |
подбор |
22,1-69,1 |
1000-1280 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
570 |
55 |
подбор |
23,5-75,1 |
1200-1600 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
630 |
75 |
подбор |
26,1-84,3 |
1450-1950 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
700 |
110 |
подбор |
28,4-94,5 |
1810-2420 |
600 без эл. дв. |
ДО-43 |
8 |
|
ВР 280-46 |
220 |
11 |
подбор |
18,1-58,1 |
280-355 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
240 |
15 |
подбор |
19,2-62,1 |
340-440 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
270 |
18,5 |
подбор |
21,6-70,1 |
425-535 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
300 |
30 |
подбор |
24,5-78,1 |
525-690 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
330 |
37 |
подбор |
26,7-85,2 |
640-800 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
360 |
45 |
подбор |
28,9-93,5 |
760-940 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
400 |
55 |
подбор |
32,5-100,1 |
930-1230 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
440 |
75 |
подбор |
36,1-111,5 |
1150-1500 |
750 без эл. дв. |
ДО-43 |
10 |
|
ВР 280-46 |
490 |
110 |
подбор |
40,0-127,5 |
1400-1870 |
750 без эл. дв. |
ДО-43 |
10 |
Габаритно-присоединительные размеры вентилятора радиального ВР 280-46

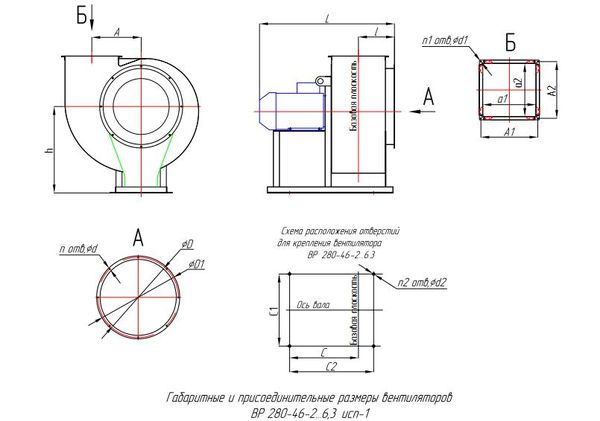

Размеры ВР 280-46-2..6,3 исп.1
Размеры ВР 280-46-8 исп.1

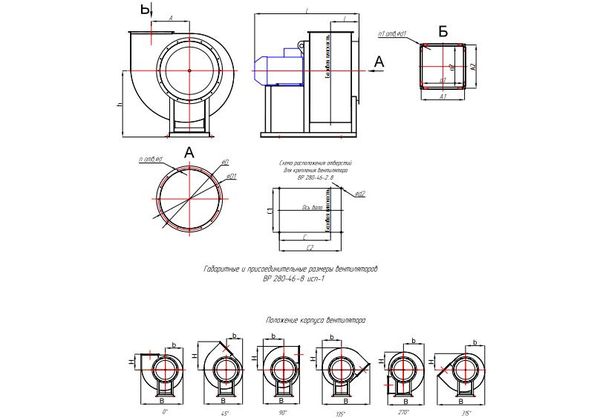

Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-1
| Тип | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | D, мм | D1, мм | L, мм | a1, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| ВР 280-46-2 | 130 | 171,5 | 171,5 | 268 | 220 | 210 | 212 | 245 | 526 | 140 |
| ВР 280-46-2,5 | 162 | 206,5 | 206,5 | 265 | 220 | 300 | 257 | 292 | 588 | 175 |
| ВР 280-46-3,15 | 205 | 252,5 | 252,5 | 316 | 220 | 400 | 318 | 353 | 634 | 221 |
| ВР 280-46-4 | 260 | 311,5 | 311,5 | 386 | 290 | 500 | 405 | 440 | 828 | 280 |
| ВР 280-46-5 | 324 | 381,5 | 381,5 | 505 | 410 | 600 | 502 | 537 | 1028 | 350 |
| ВР 280-46-6,3 | 410 | 472,5 | 472,5 | 498 | 460 | 650 | 633 | 668 | 1219 | 441 |
| ВР 280-46-8 | 520 | 591,5 | 591,5 | 838 | 606 | 1050 | 803 | 850 | 1527 | 560 |
| Тип | a2, мм | d, мм | d1, мм | d2, мм | h, мм | n, шт. | n1, шт. | n2, шт. | l, мм |
|---|---|---|---|---|---|---|---|---|---|
| ВР 280-46-2 | 140 | 6 | 10 | 12 | 250 | 6 | 4 | 4 | 147 |
| ВР 280-46-2,5 | 175 | 6 | 10 | 12 | 320 | 8 | 4 | 4 | 164,5 |
| ВР 280-46-3,15 | 221 | 6 | 10 | 12 | 410 | 8 | 4 | 4 | 187,5 |
| ВР 280-46-4 | 280 | 6 | 10 | 12 | 520 | 8 | 4 | 4 | 217 |
| ВР 280-46-5 | 350 | 8 | 10 | 14 | 650 | 8 | 4 | 4 | 252 |
| ВР 280-46-6,3 | 441 | 8 | 10 | 14 | 720 | 8 | 4 | 4 | 297,5 |
| ВР 280-46-8 | 560 | 10 | 10 | 14 | 905 | 16 | 4 | 4 | 389 |
Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-1
|
Тип |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
|||
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
||||
|
ВР 280-46-2 |
355 |
153 |
166 |
330 |
140 |
273 |
344 |
178 |
220 |
|||
|
ВР 280-46-2,5 |
460 |
190 |
198 |
411 |
175 |
330 |
419 |
221 |
270 |
|||
|
ВР 280-46-3,15 |
576 |
240 |
238 |
519 |
221 |
405 |
517 |
279 |
336 |
|||
|
ВР 280-46-4 |
734 |
304 |
291 |
657 |
279 |
509 |
644 |
353 |
430 |
|||
|
ВР 280-46-5 |
908 |
379 |
340 |
819 |
348 |
614 |
780 |
440 |
529 |
|||
|
ВР 280-46-6,3 |
1138 |
478 |
420 |
1034 |
439 |
763 |
976 |
556 |
661 |
|||
|
ВР 280-46-8 |
1436 |
606 |
533 |
1311 |
557 |
963 |
1238 |
705 |
830 |
|||
|
Тип |
Пр 135° |
Пр 135° |
Пр 135° |
Пр 270° |
Пр 270° |
Пр 270° |
Пр 315° |
Пр 315° |
Пр 315° |
|||
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
||||
|
ВР 280-46-2 |
438 |
165 |
190 |
344 |
178 |
153 |
438 |
165 |
140 |
|||
|
ВР 280-46-2,5 |
536 |
206 |
237 |
419 |
221 |
190 |
536 |
206 |
175 |
|||
|
ВР 280-46-3,15 |
665 |
260 |
299 |
517 |
279 |
240 |
665 |
260 |
221 |
|||
|
ВР 280-46-4 |
838 |
329 |
378 |
644 |
353 |
304 |
838 |
329 |
279 |
|||
|
ВР 280-46-5 |
1023 |
410 |
471 |
780 |
440 |
379 |
1023 |
410 |
348 |
|||
|
ВР 280-46-6,3 |
1280 |
517 |
595 |
976 |
556 |
478 |
1280 |
517 |
439 |
|||
|
ВР 280-46-8 |
1618 |
655 |
754 |
1238 |
705 |
606 |
1618 |
655 |
557 |
|||

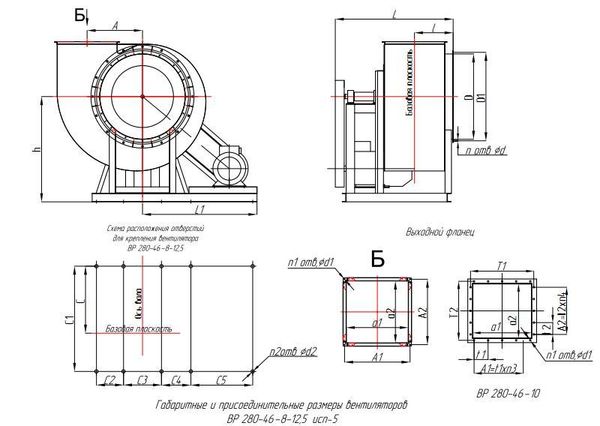

Размеры ВР 280-46-8..12,5 исп.5

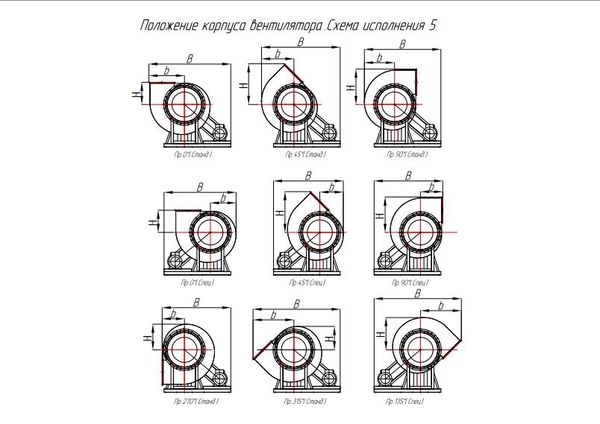

Положение корпуса вентилятора ВР 280-46 исп.5
Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-5
| Тип | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | C5, мм | D, мм | D1, мм | T1, мм | T2, мм | L, мм |
| ВР 280-46-8 | 520 | 591,5 | 591,5 | 755 | 1082 | 322 | 239 | 591 | --- | 803 | 850 | --- | --- | 1257,5 |
| ВР 280-46-10 | 653 | 600 | 600 | 780 | 1152 | 370 | 360 | 710 | --- | 1000 | 1050 | 754 | 754 | 1350 |
| ВР 280-46-12,5 | 813 | 907 | 907 | 1025 | 1527 | 478 | 588 | 505 | 829 | 1250 | 1310 | --- | --- | 1690 |
| Тип | L1, мм | a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | t1, шт. | t2, шт. | n, шт. | n1, шт. | n2, шт. | n3, шт. | n4, шт. | l, мм |
| ВР 280-46-8 | 1026 | 560 | 560 | 10 | 10 | 14 | 907 | --- | --- | 16 | 4 | 8 | --- | --- | 389 |
| ВР 280-46-10 | 1376 | 698 | 696 | 11 | 12 | 14 | 1120 | 150 | 150 | 12 | 20 | 8 | 4 | 4 | 450 |
| ВР 280-46-12,5 | 1678 | 875 | 875 | 12 | 10 | 16 | 1375 | --- | --- | 16 | 4 | 10 | --- | --- | 545,5 |
Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-5
|
Тип |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
|||||
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
||||||
|
ВР 280-46-8 |
1856 |
830 |
533 |
1780 |
754 |
963 |
1730,5 |
704,5 |
830 |
|||||
|
ВР 280-46-10 |
2431 |
1055 |
660 |
2318 |
942 |
1213 |
2256 |
880 |
1055 |
|||||
|
ВР 280-46-12,5 |
2980 |
1302 |
785 |
2851 |
1173 |
1476 |
2768 |
1090 |
1302 |
|||||
|
Тип |
Пр 270о |
Пр 270о |
Пр 270о |
Пр 315о |
Пр 315о |
Пр 315о |
||||
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|||||
|
ВР 280-46-8 |
1559 |
533 |
606 |
1989 |
963 |
556,5 |
||||
|
ВР 280-46-10 |
2036 |
660 |
755 |
2588 |
1213 |
693 |
||||
|
ВР 280-46-12,5 |
2463 |
785 |
925 |
3154 |
1590,5 |
843 |
||||
Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-5 (Спец)
|
Тип |
Пр 0º |
Пр 0º |
Пр 0º |
Пр 45º |
Пр 45º |
Пр 45º |
Пр 90º |
Пр 90º |
Пр 90º |
Пр 135º |
Пр 135º |
Пр 135º |
||||||
|
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|||||||
|
ВР 280-46-8 |
1632 |
606 |
533 |
1583 |
556,5 |
963 |
1559 |
533 |
830 |
1989 |
963 |
754 |
||||||
|
ВР 280-46-10 |
2131 |
755 |
660 |
2068 |
692 |
1213 |
2036 |
660 |
1055 |
2588 |
1213 |
942 |
||||||
|
ВР 280-46-12,5 |
2227 |
925 |
785 |
2521 |
843 |
1476 |
2463 |
785 |
1302 |
3154 |
1476 |
1173 |
||||||
Акустические характеристики вентилятора радиального ВР 280-46
|
Марка вент. |
Частота вращ., об/мин. |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
LpA, дБА |
|
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
|
ВР 280-46 №2 |
1500 |
71 |
75 |
77 |
84 |
70 |
67 |
60 |
86 |
|
ВР 280-46 №2 |
3000 |
83 |
88 |
91 |
94 |
95 |
87 |
84 |
99 |
|
ВР 280-46 №2,5 |
1500 |
76 |
77 |
78 |
79 |
74 |
72 |
70 |
83 |
|
ВР 280-46 №2,5 |
3000 |
92 |
92 |
93 |
94 |
95 |
90 |
88 |
100 |
|
ВР 280-46 №3,15 |
1000 |
74 |
76 |
82 |
69 |
66 |
59 |
56 |
83 |
|
ВР 280-46 №3,15 |
1500 |
79 |
83 |
85 |
91 |
78 |
75 |
68 |
92 |
|
ВР 280-46 №4 |
1000 |
83 |
83 |
85 |
81 |
78 |
75 |
68 |
87 |
|
ВР 280-46 №4 |
1500 |
92 |
93 |
92 |
94 |
91 |
88 |
75 |
96 |
|
Марка вент. |
Частота вращ., об/мин. |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
LpA, дБА |
|||
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||||||
|
ВР 280-46 №5 |
1000 |
87 |
88 |
92 |
94 |
90 |
86 |
81 |
73 |
94 |
|||
|
ВР 280-46 №5 |
1500 |
97 |
98 |
102 |
104 |
100 |
96 |
91 |
83 |
104 |
|||
|
ВР 280-46 №6,3 |
750 |
88 |
89 |
93 |
95 |
91 |
87 |
82 |
74 |
93 |
|||
|
ВР 280-46 №6,3 |
1000 |
96 |
97 |
101 |
103 |
99 |
95 |
90 |
82 |
110 |
|||
|
ВР 280-46 №8 |
750 |
96 |
97 |
101 |
103 |
99 |
95 |
90 |
82 |
103 |
|||
|
ВР 280-46 №8 |
1000 |
103 |
104 |
108 |
110 |
106 |
102 |
97 |
89 |
110 |
|||
Аэродинамические характеристики вентилятора радиального ВР 280-46
Аэродинамическая характеристика ВР 280-46 №2, схема 1
Аэродинамическая характеристика ВР 280-46 №2,5, схема 1

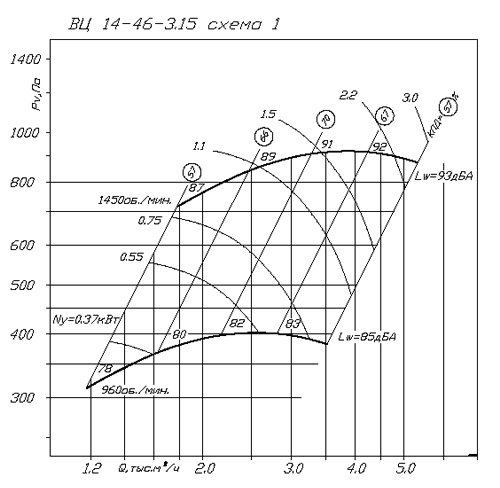

Аэродинамическая характеристика ВР 280-46 №3,15, схема 1
Аэродинамическая характеристика ВР 280-46 №4, схема 1
Аэродинамическая характеристика ВР 280-46 №5, схема 1
Аэродинамическая характеристика ВР 280-46 №6,3, схема 1

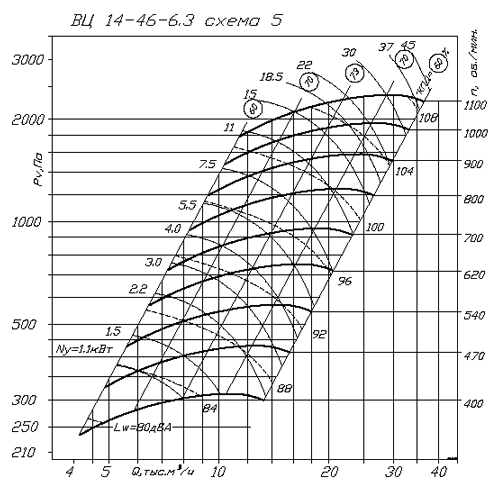

Аэродинамическая характеристика ВР 280-46 №6,3, схема 5
Аэродинамическая характеристика ВР 280-46 №8, схема 1
Аэродинамическая характеристика ВР 280-46 №8, схема 5
Аэродинамическая характеристика ВР 280-46 №10, схема 5
Аэродинамическая характеристика ВР 280-46 №12,5, схема 5
