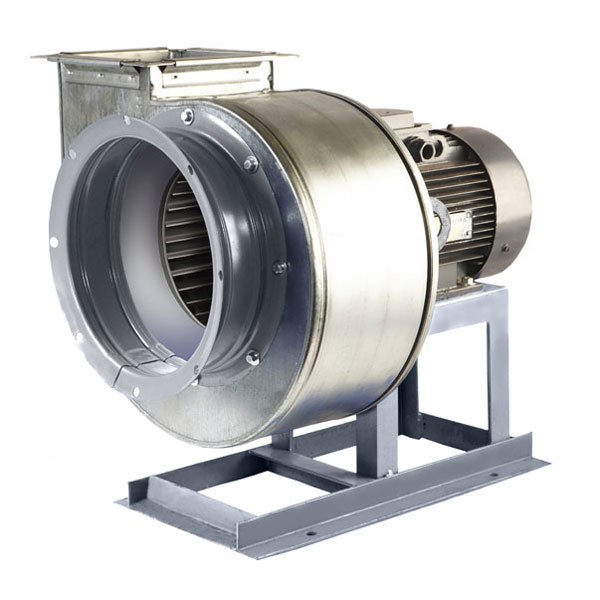

Вентилятор дымоудаления ВР 280-46 ДУ

Описание
- ТУ 4861-001-85589750;
- Среднего давления;
- Одностороннего всасывания;
- Лопатки рабочего колеса – загнутые вперед;
- Количество лопаток рабочего колеса – 32;
Вентилятор радиальный дымоудаления ВР 280-46 ДУ монтируется в аварийных вентиляционных системах вытяжного типа административных, жилых, производственных и прочих зданий/сооружений.
Вентилятор в продолжение двух часов способен перемещать газовоздушные смеси продуктов горения температурой до +400°С или в продолжение одного часа – до +600°С. Использование вентилятора будет максимально эффективным, если эти смеси не будут содержать агрессивных, взрывоопасных, липких, волокнистых компонентов, которые могут причинить вред изоляции, металлу и электродвигателю оборудования.
Условия эксплуатации
Производителем рекомендуется эксплуатация оборудования в условиях районов с умеренным или тропическим климатом (при температуре окружающего воздуха от -40 до +40 оС) и размещение по 2-3-й категориям. Возможность использования при размещении по 1-й категории появляется в случае обеспечения прибору надежной защиты его электродвигателя. Допустима эксплуатация в сейсмоопасных зонах. Обязательным условием является установка вентилятора дымоудаления типа ВР 280-46 ДУ вне обслуживаемого помещения и мест с непрерывным присутствием людей.
Индекс | Назначение и материалы |
---|---|
01 | Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600 оС |
02 | Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400 оС |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентилятор дымоудаления среднего давления данной разновидности производится по 1-й и 5-ой конструктивным схемам, в зависимости от модификации может иметь рабочее колесо, выполненное из жаростойкой нержавеющей либо из жаростойкой углеродистой стали. Технические и акустические характеристики вентиляторов зависят от типоразмера прибора и типоразмера и мощности его электродвигателя.
Вентилятор дымоудаления радиальный ВР 280-46 ДУ: технические характеристики
|
|
Эл. дв-ль |
Эл. дв-ль |
Параметры в рабочей зоне |
Параметры в рабочей зоне |
Параметры в рабочей зоне |
Параметры в рабочей зоне |
Параметры в рабочей зоне |
Масса, кг |
Виброиз. |
Виброиз. |
||
Марка вент. |
Частота, об/мин. |
Р (t = 20 оС), кВт |
Тип эл. дв-ля |
Произ-ть, тыс. м3/ч |
Пол. дав. (t = 20 оС), Па |
Пол. дав. (t = 200 оС), Па |
Пол. дав. (t = 400 оС), Па |
Пол. дав. (t = 600 оС), Па |
Марка |
Кол-во в компл. |
|||
ВР 280-46 №2 |
1450 |
0,18 |
АИР56В4 |
0,57-0,80 |
270-310 |
167-192 |
118-136 |
91-105 |
21 |
ДО-38 |
4 |
||
ВР 280-46 №2 |
1450 |
0,25 |
АИР63А4 |
0,57-1,07 |
270-330 |
167-204 |
118-145 |
91-112 |
23 |
ДО-38 |
4 |
||
ВР 280-46 №2 |
1450 |
0,37 |
АИР63В4 |
0,57-1,30 |
270-305 |
167-189 |
118-134 |
91-103 |
23 |
ДО-38 |
4 |
||
ВР 280-46 №2 |
2900 |
1,1 |
АИР71В2 |
1,11-1,57 |
1080-1210 |
668-749 |
475-532 |
367-411 |
26 |
ДО-38 |
4 |
||
ВР 280-46 №2 |
2900 |
1,5 |
АИР80А2 |
1,11-2,00 |
1080-1310 |
668-811 |
475-576 |
376-445 |
26 |
ДО-38 |
4 |
||
ВР 280-46 №2 |
2900 |
2,2 |
АИР80В2 |
1,11-2,55 |
1080-1220 |
668-755 |
475-536 |
367-414 |
32 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
1450 |
0,37 |
АИР63В4 |
0,89-1,20 |
410-470 |
254-291 |
180-206 |
139-159 |
32 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
1450 |
0,55 |
АИР71А4 |
0,89-1,90 |
410-520 |
254-322 |
180-228 |
139-176 |
34 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
1450 |
0,75 |
АИР71В4 |
0,89-2,40 |
410-510 |
254-316 |
180-224 |
139-173 |
29 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
1450 |
1,1 |
АИР80А4 |
0,89-2,55 |
410-495 |
354-306 |
180-217 |
139-168 |
34 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
2900 |
2,2 |
АИР80В2 |
1,80-2,45 |
1600-1830 |
990-1133 |
704-805 |
544-622 |
39 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
2900 |
3,0 |
АИР90L2 |
1,80-3,20 |
1600-2040 |
990-1262 |
704-897 |
544-693 |
44 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
2900 |
4,0 |
АИР100S2 |
1,80-3,90 |
1600-2100 |
990-1299 |
704-924 |
544-714 |
51 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
2900 |
5,5 |
АИР100L2 |
1,80-4,90 |
1600-2000 |
990-1238 |
704-880 |
544-680 |
55 |
ДО-38 |
4 |
||
ВР 280-46 №2,5 |
2900 |
7,5 |
АИРМ112М2 |
1,80-5,10 |
1600-2000 |
990-1238 |
704-880 |
544-680 |
76 |
ДО-39 |
4 |
||
ВР 280-46 №3,15 |
960 |
0,37 |
АИР71А6 |
1,18-1,60 |
320-370 |
198-229 |
140-162 |
108-125 |
45 |
ДО-38 |
4 |
||
ВР 280-46 №3,15 |
960 |
0,55 |
АИР71В6 |
1,18-2,61 |
320-405 |
198-251 |
140-178 |
108-137 |
45 |
ДО-38 |
4 |
||
ВР 280-46 №3,15 |
960 |
0,75 |
АИР80А6 |
1,18-3,35 |
320-390 |
198-241 |
140-171 |
108-132 |
48 |
ДО-38 |
4 |
||
ВР 280-46 №3,15 |
960 |
1,1 |
АИР80В6 |
1,18-3,55 |
320-380 |
198-235 |
140-167 |
108-129 |
48 |
ДО-38 |
4 |
||
ВР 280-46 №3,15 |
1450 |
1,1 |
АИР80А4 |
1,79-2,60 |
710-860 |
439-532 |
312-378 |
241-292 |
48 |
ДО-38 |
4 |
||
ВР 280-46 №3,15 |
1450 |
1,5 |
АИР80В4 |
1,79-3,40 |
710-910 |
439-563 |
312-400 |
241-309 |
49 |
ДО-38 |
4 |
||
ВР 280-46 №3,15 |
1450 |
2,2 |
АИР90L4 |
1,79-4,80 |
710-900 |
439-557 |
312-396 |
241-306 |
53 |
ДО-38 |
4 |
||
ВР 280-46 №3,15 |
1450 |
3,0 |
АИР100S4 |
1,79-5,4 |
710-890 |
439-551 |
312-391 |
341-302 |
74 |
ДО-39 |
4 |
||
ВР 280-46 №4 |
960 |
1,1 |
АИР80В6 |
2,55-3,55 |
540-625 |
334-387 |
237-275 |
183-212 |
59 |
ДО-39 |
4 |
||
ВР 280-46 №4 |
960 |
1,5 |
АИР90L6 |
2,55-4,75 |
540-680 |
334-421 |
237-299 |
183-231 |
6 |
ДО-39 |
4 |
||
ВР 280-46 №4 |
960 |
2,2 |
АИР100L6 |
2,55-6,60 |
540-690 |
334-427 |
237-303 |
183-234 |
80 |
ДО-39 |
4 |
||
ВР 280-46 №4 |
960 |
3,0 |
АИРМ112МА6 |
2,55-7,55 |
540-660 |
334-408 |
237-290 |
183-224 |
99 |
ДО-39 |
4 |
||
ВР 280-46 №4 |
1450 |
4,0 |
АИР100L4 |
3,81-5,45 |
1230-1480 |
761-916 |
541-651 |
418-503 |
81 |
ДО-39 |
4 |
||
ВР 280-46 №4 |
1450 |
5,5 |
АИР112М4 |
3,81-6,85 |
1230-1580 |
761-978 |
541-695 |
418-537 |
105 |
ДО-39 |
4 |
||
ВР 280-46 №4 |
1450 |
7,5 |
АИР132S4 |
3,81-10,3 |
1230-1565 |
761-968 |
541-688 |
418-532 |
129 |
ДО-40 |
4 |
||
ВР 280-46 №4 |
1450 |
11,0 |
АИР132М4 |
3,81-11,4 |
1230-1550 |
761-959 |
541-682 |
418-527 |
139 |
ДО-40 |
4 |
||
ВР 280-46 №5 |
960 |
4,0 |
АИР112МВ6 |
5,0-8,40 |
860-1070 |
532-662 |
378-470 |
292-363 |
143 |
ДО-40 |
5 |
||
ВР 280-46 №5 |
960 |
5,5 |
АИР132S6 |
5,0-11,15 |
860-1150 |
532-712 |
378-506 |
292-391 |
165 |
ДО-40 |
5 |
||
ВР 280-46 №5 |
960 |
7,5 |
АИР132M6 |
5,0-14,15 |
860-1120 |
532-693 |
378-492 |
292-380 |
179 |
ДО-40 |
5 |
||
ВР 280-46 №5 |
960 |
11,0 |
АИР160S6 |
5,0-16,0 |
860-1095 |
532-678 |
378-481 |
292-372 |
179 |
ДО-40 |
5 |
||
ВР 280-46 №5 |
1450 |
11,0 |
АИР132М4 |
7,50-10,8 |
1980-2380 |
1225-1473 |
871-1047 |
673-809 |
179 |
ДО-40 |
5 |
||
ВР 280-46 №5 |
1450 |
15,0 |
АИР160S4 |
7,50-14,5 |
1980-2500 |
1225-1547 |
871-1100 |
673-850 |
222 |
ДО-41 |
5 |
||
ВР 280-46 №5 |
1450 |
18,5 |
АИР160М4 |
7,50-17,0 |
1980-2540 |
1225-1572 |
871-1117 |
673-863 |
248 |
ДО-41 |
5 |
||
ВР 280-46 №5 |
1450 |
22,0 |
А180S4 |
7,50-19,0 |
1980-2580 |
1225-1597 |
871-1135 |
673-877 |
272 |
ДО-41 |
5 |
||
ВР 280-46 №5 |
1450 |
30,0 |
A180M4 |
7,50-24,5 |
1980-2500 |
1225-1547 |
871-1100 |
673-850 |
283 |
ДО-41 |
5 |
||
ВР 280-46 №6,3 |
725 |
5,5 |
АИР160S8 |
7,50-12,6 |
790-980 |
489-607 |
347-431 |
268-333 |
218 |
ДО-41 |
5 |
||
ВР 280-46 №6,3 |
725 |
7,5 |
АИР160М8 |
7,50-17,3 |
790-1040 |
489-644 |
347-457 |
268-353 |
259 |
ДО-41 |
5 |
||
ВР 280-46 №6,3 |
725 |
11,0 |
А180М8 |
7,50-23,0 |
790-1020 |
489-631 |
347-448 |
268-346 |
285 |
ДО-41 |
5 |
||
ВР 280-46 №6,3 |
725 |
15,0 |
АИР160S6 |
7,50-24,6 |
790-990 |
489-613 |
347-435 |
268-336 |
279 |
ДО-41 |
5 |
||
ВР 280-46 №6,3 |
960 |
11,0 |
АИР160М6 |
10,1-15,6 |
1390-1640 |
860-1015 |
611-721 |
472-557 |
273 |
ДО-41 |
5 |
||
ВР 280-46 №6,3 |
960 |
15,0 |
А180М6 |
10,1-20,5 |
1390-1790 |
860-1108 |
611-787 |
472-608 |
299 |
ДО-42 |
5 |
||
ВР 280-46 №6,3 |
960 |
18,5 |
А200М6 |
10,1-24,4 |
1390-1820 |
860-1126 |
611-800 |
472-618 |
335 |
ДО-42 |
5 |
||
ВР 280-46 №6,3 |
960 |
22,0 |
А200L6 |
10,1-28,0 |
1390-1810 |
860-1120 |
611-796 |
472-615 |
410 |
ДО-42 |
5 |
||
ВР 280-46 №6,3 |
960 |
30,0 |
A180M8 |
10,1-33,1 |
1390-1780 |
860-1102 |
611-783 |
472-605 |
417 |
ДО-42 |
5 |
||
ВР 280-46 №8 |
725 |
15,0 |
A200M8 |
15,3-24,1 |
1250-1530 |
774-947 |
550-673 |
425-520 |
405 |
ДО-42 |
5 |
||
ВР 280-46 №8 |
725 |
18,5 |
A200L8 |
15,3-27,5 |
1250-1580 |
774-978 |
550-695 |
425-537 |
478 |
ДО-42 |
5 |
||
ВР 280-46 №8 |
725 |
22,0 |
A225M8 |
15,3-32,0 |
1250-1640 |
774-1015 |
550-721 |
425-557 |
519 |
ДО-43 |
6 |
||
ВР 280-46 №8 |
725 |
30,0 |
A250S8 |
15,3-41,0 |
1250-1630 |
774-1009 |
550-717 |
425-554 |
565 |
ДО-43 |
6 |
||
ВР 280-46 №8 |
725 |
37,0 |
A225M6 |
15,3-48,1 |
1250-1600 |
774-990 |
550-704 |
425-544 |
575 |
ДО-43 |
6 |
||
ВР 280-46 №8 |
960 |
37,0 |
A250S6 |
20,5-33,8 |
2200-2750 |
1361-1702 |
968-1210 |
748-935 |
596 |
ДО-43 |
6 |
||
ВР 280-46 №8 |
960 |
45,0 |
A250M6 |
20,5-40,0 |
2200-2850 |
1361-1764 |
968-1254 |
748-969 |
730 |
ДО-43 |
6 |
||
ВР 280-46 №8 |
960 |
55,0 |
A280S6 |
20,5-47,1 |
2200-2900 |
1361-1795 |
968-1276 |
748-986 |
789 |
ДО-43 |
6 |
||
ВР 280-46 №8 |
960 |
75,0 |
A280M6 |
20,5-59,1 |
2200-2850 |
1361-1764 |
968-1254 |
748-969 |
958 |
ДО-43 |
6 |
||
ВР 280-46 №8 |
960 |
90,0 |
подбор |
20,5-65,4 |
2200-2800 |
1360-1733 |
968-1232 |
748-952 |
998 |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
400 |
2,2 |
подбор |
4,20-13,1 |
240-300 |
148-185 |
65-81 |
50-63 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
470 |
4,0 |
подбор |
4,80-15,8 |
330-415 |
204-257 |
145-182 |
112-141 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
540 |
5,5 |
подбор |
5,51-18,0 |
435-550 |
269-340 |
191-242 |
147-187 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
620 |
7,5 |
подбор |
6,42-20,5 |
580-710 |
359-439 |
255-312 |
197-241 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
700 |
11,0 |
подбор |
7,21-23,5 |
720-910 |
446-563 |
316-400 |
244-309 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
800 |
15,0 |
подбор |
8,23-26,5 |
950-1200 |
588-742 |
418-528 |
323-408 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
900 |
22,0 |
подбор |
9,31-30,0 |
1200-1510 |
742-935 |
528-664 |
408-513 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
1000 |
30,0 |
подбор |
10,5-33,1 |
1480-1880 |
916-1164 |
651-827 |
503-639 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №6,3 |
1100 |
37,0 |
подбор |
11,6-36,4 |
1800-2400 |
1114-1485 |
792-1056 |
612-816 |
235 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
300 |
3 |
подбор |
6,25-20,1 |
220-275 |
136-170 |
96-121 |
74-93 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
350 |
5,5 |
подбор |
7,41-24,1 |
295-375 |
182-232 |
129-165 |
100-127 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
400 |
7,5 |
подбор |
8,51-27,2 |
380-490 |
235-303 |
167-215 |
129-166 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
450 |
11 |
подбор |
9,54-30,3 |
480-610 |
297-378 |
211-268 |
163-207 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
500 |
15 |
подбор |
10,7-34,5 |
600-760 |
371-470 |
264-334 |
204-258 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
560 |
18,5 |
подбор |
11,9-38,1 |
750-960 |
464-594 |
330-422 |
255-326 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
620 |
22 |
подбор |
13,3-42,5 |
910-1190 |
563-736 |
400-523 |
309-404 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
680 |
30 |
подбор |
14,3-46,1 |
1110-1400 |
687-866 |
488-616 |
377-476 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
750 |
45 |
подбор |
16,0-51,2 |
1380-1710 |
854-1058 |
607-752 |
469-581 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
820 |
55 |
подбор |
17,5-55,5 |
1600-2010 |
990-1244 |
704-884 |
544-683 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №8 |
880 |
75 |
подбор |
18,2-60,0 |
1820-2480 |
1126-1535 |
800-1091 |
618-843 |
390 без эл. дв. |
ДО-43 |
6 |
||
ВР 280-46 №10 |
250 |
5,5 |
подбор |
10,4-34,1 |
240-300 |
148-185 |
105-132 |
81-102 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
280 |
7,5 |
подбор |
11,7-37,1 |
395-365 |
182-225 |
129-160 |
100-124 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
320 |
11 |
подбор |
13,5-42,1 |
380-500 |
235-309 |
167-220 |
129-170 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
360 |
15 |
подбор |
14,8-48,1 |
490-630 |
303-389 |
215-277 |
166-214 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
410 |
22 |
подбор |
16,8-55,1 |
620-810 |
383-501 |
272-356 |
210-275 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
460 |
30 |
подбор |
19,1-60,2 |
790-1040 |
489-643 |
347-457 |
268-353 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
520 |
45 |
подбор |
22,1-69,1 |
1000-1280 |
619-792 |
440-5636 |
340-435 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
570 |
55 |
подбор |
23,5-75,1 |
1200-1600 |
742-990 |
528-704 |
408-544 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
630 |
75 |
подбор |
26,1-84,3 |
1450-1950 |
897-1207 |
638-858 |
493-663 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №10 |
700 |
110 |
подбор |
28,4-94,5 |
1810-2420 |
1120-1497 |
796-1064 |
615-822 |
610 без эл. дв. |
ДО-43 |
8 |
||
ВР 280-46 №12,5 |
220 |
11 |
подбор |
18,1-58,1 |
280-355 |
173-319 |
123-156 |
95-120 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
240 |
15 |
подбор |
19,2-62,1 |
340-440 |
210-272 |
149-193 |
115-149 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
270 |
18,5 |
подбор |
21,6-70,1 |
425-535 |
263-331 |
187-235 |
144-181 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
300 |
30 |
подбор |
24,5-78,1 |
525-690 |
324-427 |
231-303 |
178-234 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
330 |
37 |
подбор |
26,7-85,2 |
640-800 |
396-495 |
381-352 |
217-272 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
360 |
45 |
подбор |
28,9-93,5 |
760-940 |
470-581 |
334-413 |
258-319 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
400 |
55 |
подбор |
32,5-100,1 |
930-1230 |
575-761 |
409-541 |
316-418 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
440 |
75 |
подбор |
36,1-111,5 |
1150-1500 |
711-928 |
506-660 |
391-510 |
760 без эл. дв. |
ДО-43 |
10 |
||
ВР 280-46 №12,5 |
490 |
110 |
подбор |
40,0-127,5 |
1400-1870 |
866-1157 |
616-822 |
476-635 |
760 без эл. дв. |
ДО-43 |
10 |
Вентилятор дымоудаления радиальный ВР 280-46: габаритно-присоединительные размеры

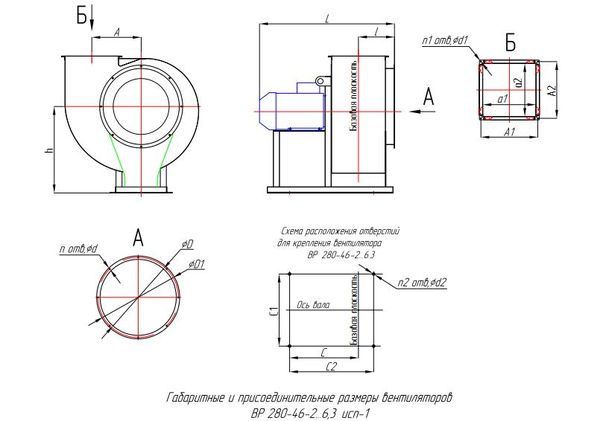

Размеры ВР 280-46ДУ-2..6,3 исп.1

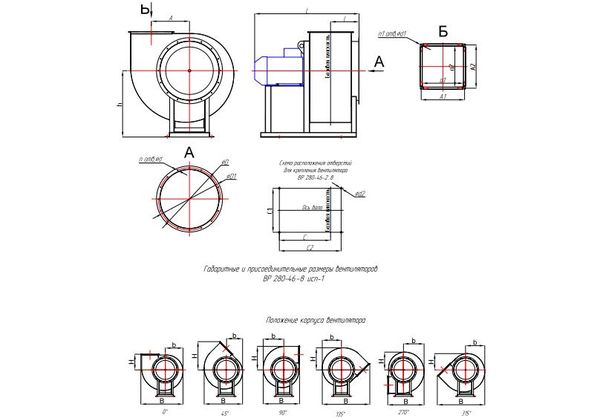

Размеры ВР 280-46ДУ-8 исп.1
Габаритные и присоединительные размеры ВР 280-46ДУ исп-1
Тип. вент. | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | D, мм | D1, мм | L, мм | a1, мм |
---|---|---|---|---|---|---|---|---|---|---|
ВР 280-46-2 | 130 | 171,5 | 171,5 | 268 | 220 | 210 | 212 | 245 | 526 | 140 |
ВР 280-46-2,5 | 162 | 206,5 | 206,5 | 265 | 220 | 300 | 257 | 292 | 588 | 175 |
ВР 280-46-3,15 | 205 | 252,5 | 252,5 | 316 | 220 | 400 | 318 | 353 | 634 | 221 |
ВР 280-46-4 | 260 | 311,5 | 311,5 | 386 | 290 | 500 | 405 | 440 | 828 | 280 |
ВР 280-46-5 | 324 | 381,5 | 381,5 | 505 | 410 | 600 | 502 | 537 | 1028 | 350 |
ВР 280-46-6,3 | 410 | 472,5 | 472,5 | 498 | 460 | 650 | 633 | 668 | 1219 | 441 |
ВР 280-46-8 | 520 | 591,5 | 591,5 | 838 | 606 | 1050 | 803 | 850 | 1527 | 560 |
Тип. вент. | a2, мм | d, мм | d1, мм | d2, мм | h, мм | n, шт. | n1, шт. | n2, шт. | l, мм |
---|---|---|---|---|---|---|---|---|---|
ВР 280-46-2 | 140 | 6 | 10 | 12 | 250 | 6 | 4 | 4 | 147 |
ВР 280-46-2,5 | 175 | 6 | 10 | 12 | 320 | 8 | 4 | 4 | 164,5 |
ВР 280-46-3,15 | 221 | 6 | 10 | 12 | 410 | 8 | 4 | 4 | 187,5 |
ВР 280-46-4 | 280 | 6 | 10 | 12 | 520 | 8 | 4 | 4 | 217 |
ВР 280-46-5 | 350 | 8 | 10 | 14 | 650 | 8 | 4 | 4 | 252 |
ВР 280-46-6,3 | 441 | 8 | 10 | 14 | 720 | 8 | 4 | 4 | 297,5 |
ВР 280-46-8 | 560 | 10 | 10 | 14 | 905 | 16 | 4 | 4 | 389 |
Размеры, зависящие от положения корпуса ВР 280-46ДУ исп-1
Тип. вент. | Пр 0о | Пр 45о | Пр 90о | ||||||
---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
ВР 280-46-2 | 355 | 153 | 166 | 330 | 140 | 273 | 344 | 178 | 220 |
ВР 280-46-2,5 | 460 | 190 | 198 | 411 | 175 | 330 | 419 | 221 | 270 |
ВР 280-46-3,15 | 576 | 240 | 238 | 519 | 221 | 405 | 517 | 279 | 336 |
ВР 280-46-4 | 734 | 304 | 291 | 657 | 279 | 509 | 644 | 353 | 430 |
ВР 280-46-5 | 908 | 379 | 340 | 819 | 348 | 614 | 780 | 440 | 529 |
ВР 280-46-6,3 | 1138 | 478 | 420 | 1034 | 439 | 763 | 976 | 556 | 661 |
ВР 280-46-8 | 1436 | 606 | 533 | 1311 | 557 | 963 | 1238 | 705 | 830 |
Тип. вент. | Пр 135о | Пр 270о | Пр 315о | ||||||
---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
ВР 280-46-2 | 438 | 165 | 190 | 344 | 178 | 153 | 438 | 165 | 140 |
ВР 280-46-2,5 | 536 | 206 | 237 | 419 | 221 | 190 | 536 | 206 | 175 |
ВР 280-46-3,15 | 665 | 260 | 299 | 517 | 279 | 240 | 665 | 260 | 221 |
ВР 280-46-4 | 838 | 329 | 378 | 644 | 353 | 304 | 838 | 329 | 279 |
ВР 280-46-5 | 1023 | 410 | 471 | 780 | 440 | 379 | 1023 | 410 | 348 |
ВР 280-46-6,3 | 1280 | 517 | 595 | 976 | 556 | 478 | 1280 | 517 | 439 |
ВР 280-46-8 | 1618 | 655 | 754 | 1238 | 705 | 606 | 1618 | 655 | 557 |

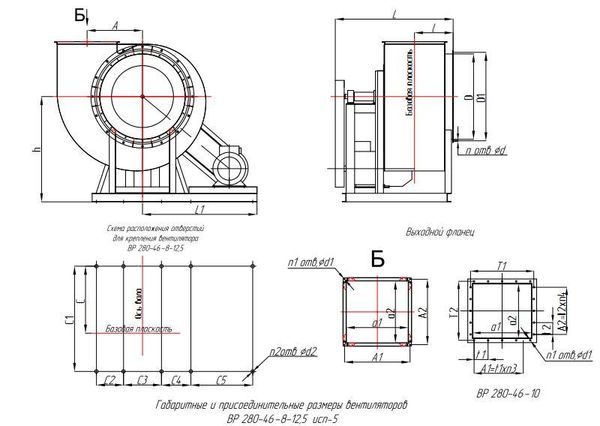

Вентилятор дымоудаления ВР 280-46ДУ исп.5: габаритно-присоединительные размеры
Размеры ВР 280-46ДУ-8..12,5 исп.5
ВР 280-46ДУ-8 исп.5
Вентилятор дымоудаления ВР 280-46ДУ исп-5: габаритные и присоединительные размеры
Тип вент. | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | C5, мм | D, мм | D1, мм | T1, мм | T2, мм | L, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ВР 280-46-8 | 520 | 591,5 | 591,5 | 755 | 1082 | 322 | 239 | 591 | --- | 803 | 850 | --- | --- | 1257,5 |
ВР 280-46-10 | 653 | 600 | 600 | 780 | 1152 | 370 | 360 | 710 | --- | 1000 | 1050 | 754 | 754 | 1350 |
ВР 280-46-12,5 | 813 | 907 | 907 | 1025 | 1527 | 478 | 588 | 505 | 829 | 1250 | 1310 | --- | --- | 1690 |
Тип вент. | L1, мм | a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | t1, шт. | t2, шт. | n, шт. | n1, шт. | n2, шт. | n3, шт. | n4, шт. | l, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ВР 280-46-8 | 1026 | 560 | 560 | 10 | 10 | 14 | 907 | --- | --- | 16 | 4 | 8 | --- | --- | 389 |
ВР 280-46-10 | 1376 | 698 | 696 | 11 | 12 | 14 | 1120 | 150 | 150 | 12 | 20 | 8 | 4 | 4 | 450 |
ВР 280-46-12,5 | 1678 | 875 | 875 | 12 | 10 | 16 | 1375 | --- | --- | 16 | 4 | 10 | --- | --- | 545,5 |

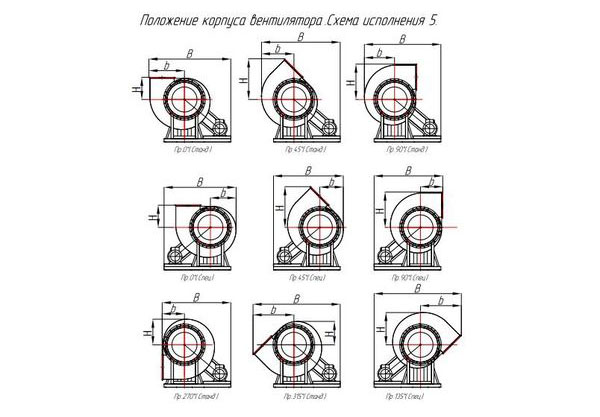

Размеры, зависящие от положения корпуса ВР 280-46ДУ исп-5
Тип. вент. | Пр 0о | Пр 45о | Пр 90о | ||||||
---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
ВР 280-46-8 | 1856 | 830 | 533 | 1780 | 754 | 963 | 1730,5 | 704,5 | 830 |
ВР 280-46-10 | 2431 | 1055 | 660 | 2318 | 942 | 1213 | 2256 | 880 | 1055 |
ВР 280-46-12,5 | 2980 | 1302 | 785 | 2851 | 1173 | 1476 | 2768 | 1090 | 1302 |
Тип вент. | Пр 270о | Пр 315о | ||||
---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
ВР 280-46-8 | 1559 | 533 | 606 | 1989 | 963 | 556,5 |
ВР 280-46-10 | 2036 | 660 | 755 | 2588 | 1213 | 693 |
ВР 280-46-12,5 | 2463 | 785 | 925 | 3154 | 1590,5 | 843 |
Тип вент. | Пр 0о | Пр 45о | Пр 90о | Пр 135о | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
ВР 280-46-8 | 1632 | 606 | 533 | 1583 | 556,5 | 963 | 1559 | 533 | 830 | 1989 | 963 | 754 |
ВР 280-46-10 | 2131 | 755 | 660 | 2068 | 692 | 1213 | 2036 | 660 | 1055 | 2588 | 1213 | 942 |
ВР 280-46-12,5 | 2227 | 925 | 785 | 2521 | 843 | 1476 | 2463 | 785 | 1302 | 3154 | 1476 | 1173 |
Вентилятор радиальный дымоудаления ВР 280-46 ДУ: акустические характеристики
Марка вент. |
Частота вращ., об/мин |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
LpA, дБa |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
ВР 280-46 №2 ДУ |
1330 |
71 |
75 |
77 |
84 |
70 |
67 |
60 |
86 |
ВР 280-46 №2 ДУ |
2850 |
83 |
88 |
91 |
94 |
95 |
87 |
84 |
99 |
ВР 280-46 №2,5 ДУ |
1350 |
76 |
77 |
78 |
79 |
74 |
72 |
70 |
83 |
ВР 280-46 №2,5 ДУ |
2850 |
92 |
92 |
93 |
94 |
95 |
90 |
88 |
100 |
ВР 280-46 №3,15 ДУ |
920 |
74 |
76 |
82 |
69 |
66 |
59 |
56 |
83 |
ВР 280-46 №3,15 ДУ |
1400 |
79 |
83 |
85 |
91 |
78 |
75 |
68 |
92 |
ВР 280-46 №4 ДУ |
938 |
83 |
83 |
85 |
81 |
78 |
75 |
68 |
87 |
ВР 280-46 №4 ДУ |
1430 |
92 |
93 |
92 |
94 |
91 |
88 |
75 |
96 |
ВР 280-46 №5 ДУ |
970 |
88 |
92 |
94 |
90 |
86 |
81 |
73 |
94 |
ВР 280-46 №5 ДУ |
1460 |
98 |
102 |
104 |
100 |
96 |
91 |
83 |
104 |
ВР 280-46 №6,3 ДУ |
730 |
89 |
93 |
95 |
91 |
87 |
82 |
74 |
93 |
ВР 280-46 №6,3 ДУ |
975 |
97 |
101 |
103 |
99 |
95 |
90 |
82 |
110 |
ВР 280-46 №8 ДУ |
735 |
97 |
101 |
103 |
99 |
95 |
90 |
82 |
103 |
ВР 280-46 №8 ДУ |
985 |
104 |
108 |
110 |
106 |
102 |
97 |
89 |
110 |
Вентилятор радиальный дымоудаления ВР 280-46ДУ: аэродинамическая характеристика

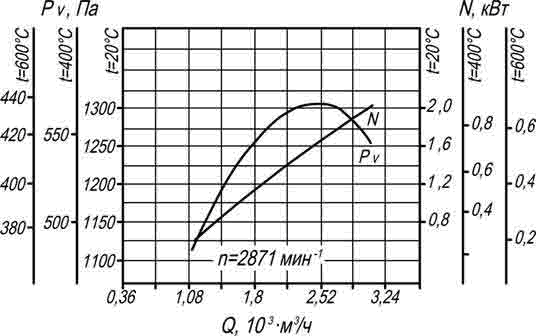

Аэродинамическая характеристика вентилятора ВР 280-46 №2ДУ

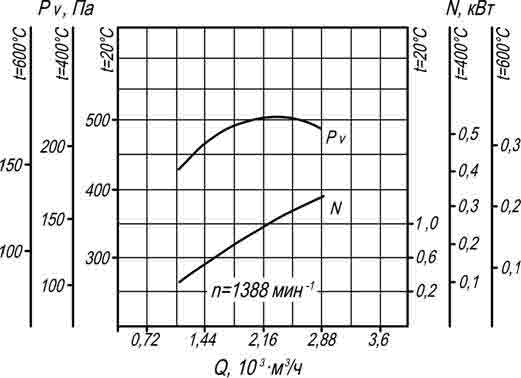

Аэродинамическая характеристика вентилятора ВР 280-46 №2,5ДУ

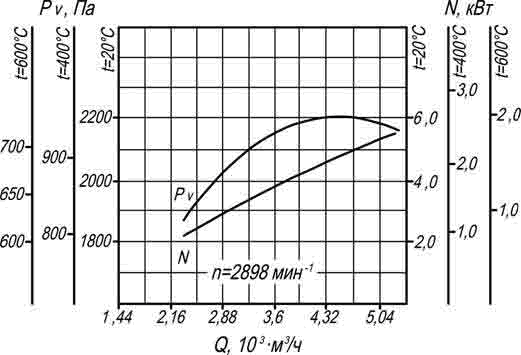

Аэродинамическая характеристика вентилятора ВР 280-46 №2,5ДУ

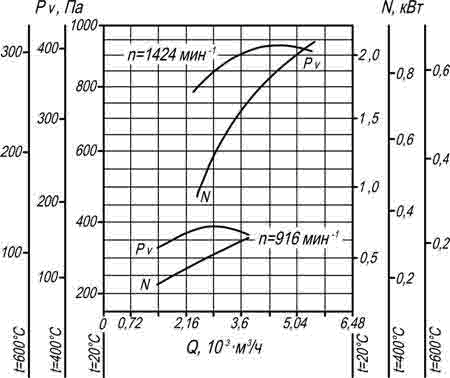

Аэродинамическая характеристика вентилятора ВР 280-46 №3,15ДУ

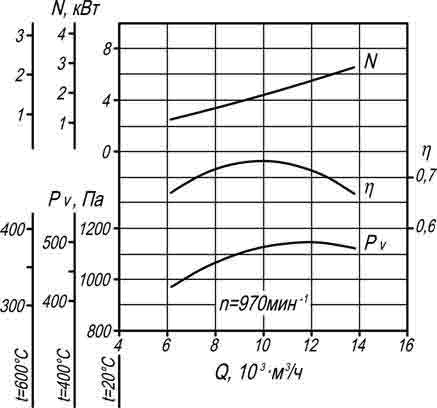

Аэродинамическая характеристика вентилятора ВР 280-46 №4ДУ

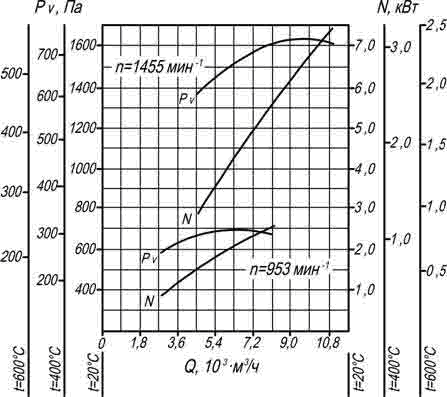

Аэродинамическая характеристика вентилятора ВР 280-46 №5ДУ
Аэродинамическая характеристика вентилятора ВР 280-46 №5ДУ

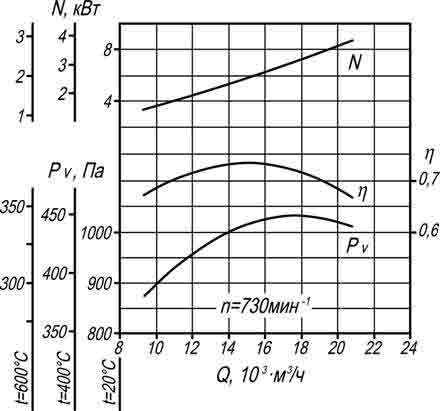

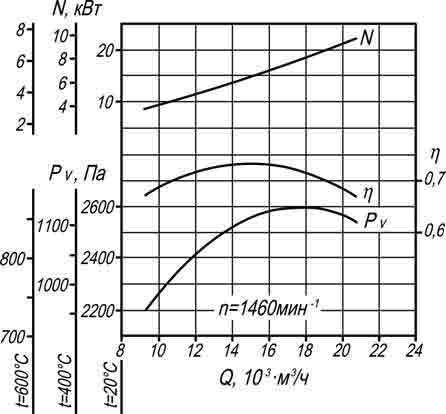

Аэродинамическая характеристика вентилятора ВР 280-46 №6,3ДУ

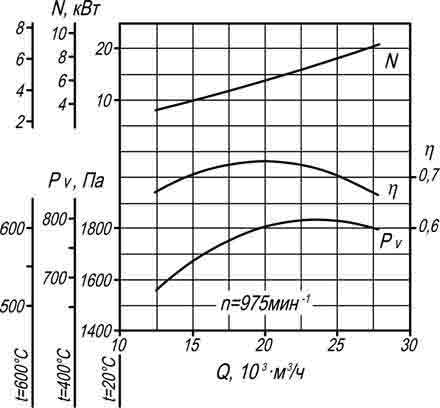

Аэродинамическая характеристика вентилятора ВР 280-46 №6,3ДУ

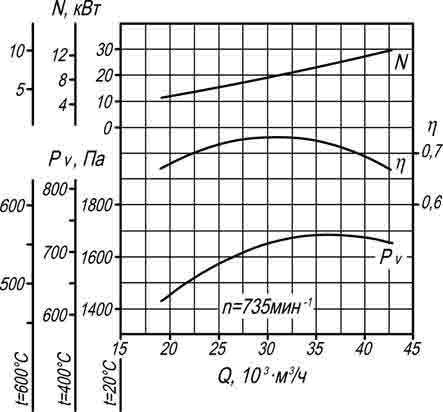

Аэродинамическая характеристика вентилятора ВР 280-46 №8ДУ

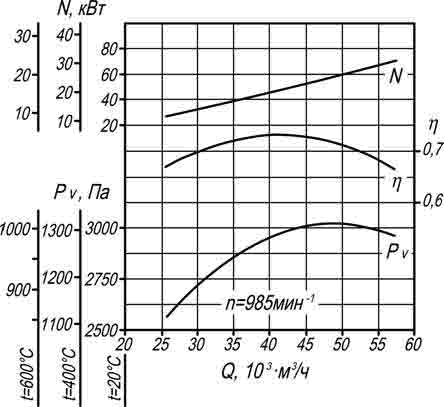

Аэродинамическая характеристика вентилятора ВР 280-46 №8ДУ

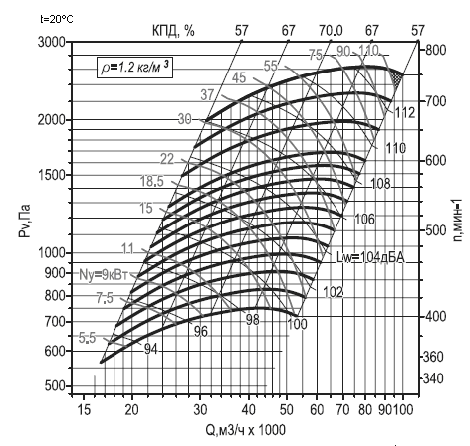

Аэродинамическая характеристика вентилятора ВР 280-46 №10ДУ

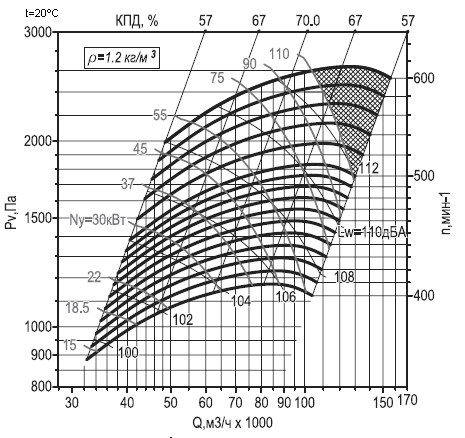

Аэродинамическая характеристика вентилятора ВР 280-46 №12,5ДУ
