Вентилятор радиальный ВР 80-75
Описание
ВР 80-75 – вентиляторы радиальные низкого давления одностороннего всасывания производятся по ТУ 4861-001-85589750. Вентиляторы радиальные ВР 80-75 подлежат эксплуатации в составе канальных и бесканальных систем вентиляции. Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха - до +80°С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.
Вентиляторы радиальные низкого давления ВР 80-75 характеризуются максимальной эффективностью при работе в климатических регионах У и Т при t=0°С окружающей среды -40°…+40°С по 2 и 3 кат. размещения. ВР 80-75 могут эксплуатироваться в регионах с повышенной сейсмоактивностью.
Завод «Вентилятор» изготавливает вентиляторы ВР 80-75 по двух конструктивным схемам: прямое соединение рабочего колеса с приводом (схема 1); соединение рабочего колеса с приводом посредством ременной передачи (схема 5).
Исполнение вентилятора радиального
| Индекс | Назначение | материал |
|---|---|---|
| - | Общепромышленное исполнение | углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды - до +200оС) | углеродистая сталь |
| К1 | Коррозионностойкое исполнение | нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение | нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов | углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов | нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение | алюминиевые сплавы |
Аналоги вентилятора ВР 80-75
В качестве наиболее близких к вентилятору радиальному ВР 80-75 аналогов по аэродинамическим свойствам можно выделить:
- ВЦ 4-70, ВЦ 4-75, а также Ц 4-70 и Ц 4-75;
- ВР 80-70 и ВР 86-77.
Вентиляторные установки ВЦ 4-70 и ВЦ 4-75 обычно используются в составе стационарных воздухообменных систем. Рабочее колесо с отогнутыми против вращения лопатками заключено в поворотный корпус-«улитку».
Различают вентиляторы ВЦ 4-70 и ВЦ 4-75 левостороннего и правостороннего вращения. Радиальные вентиляторы ВР 80-70 и ВР 86-77 рассчитаны на создание низкого и среднего аэродинамического давления и преимущественно эксплуатируются в сетях кондиционирования и воздухообмена жилых, административных и промышленных помещений и зданий. По вращению колеса относительно привода ВР 80-70 и ВР 86-77 выпускаются правыми и левыми.

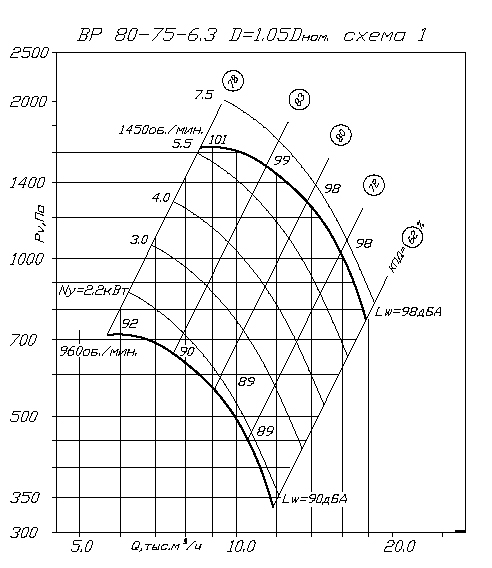

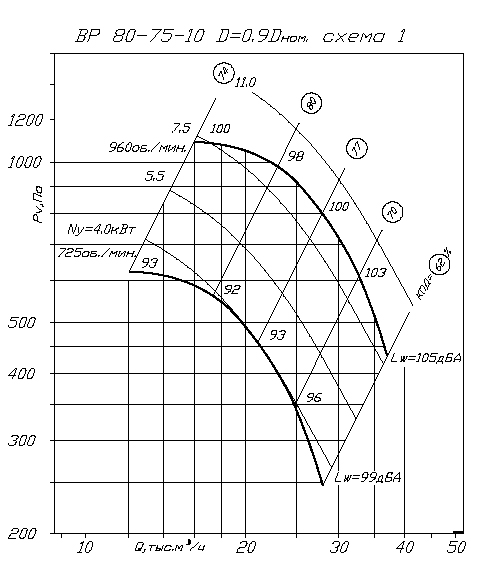

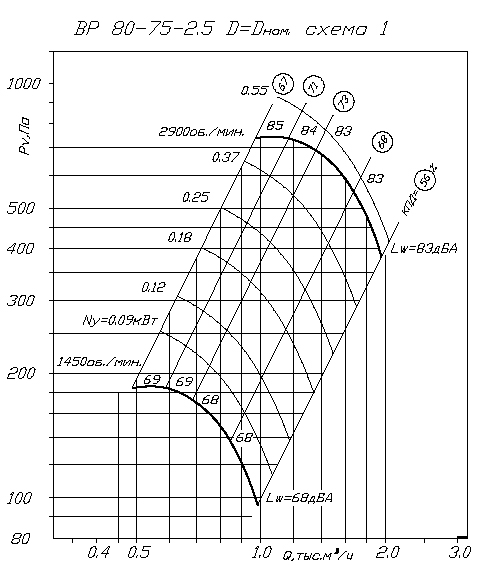

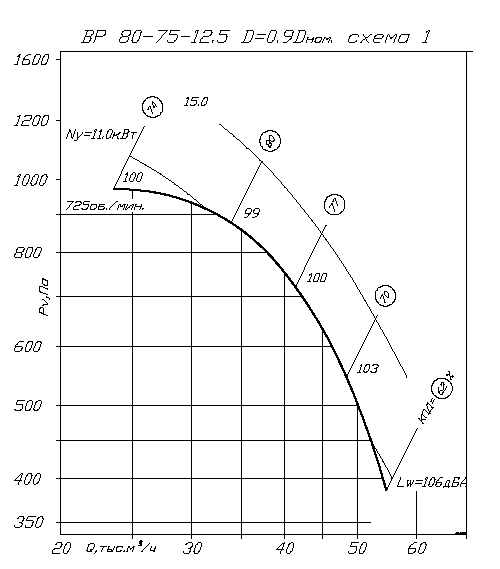

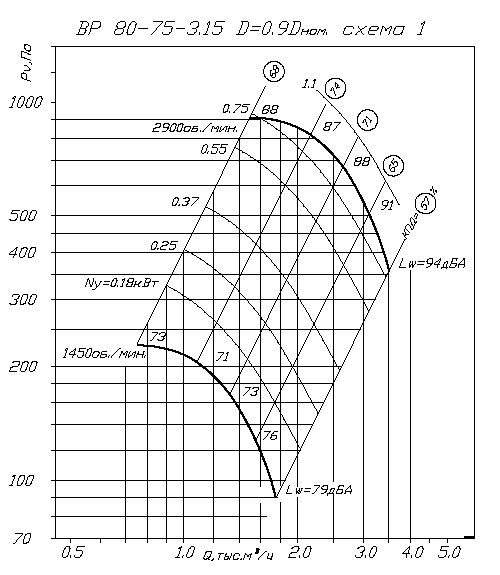

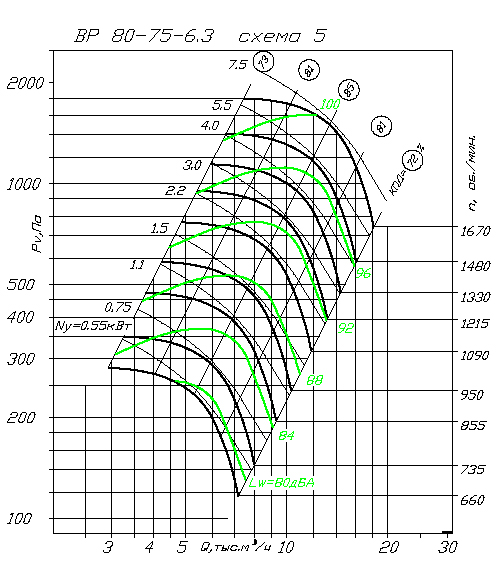

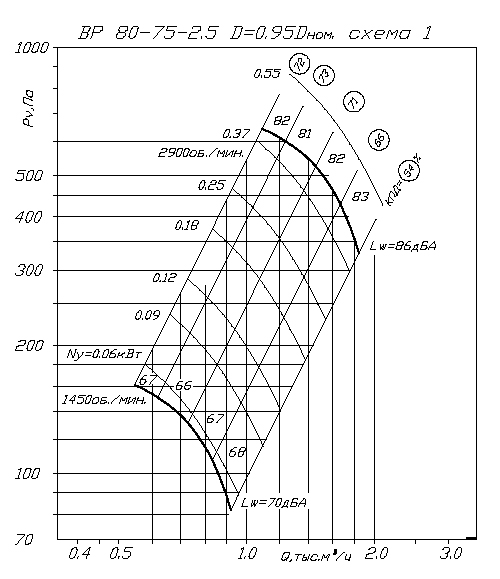

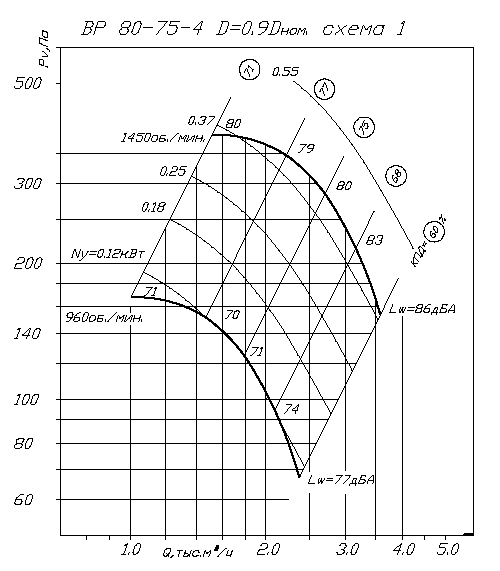

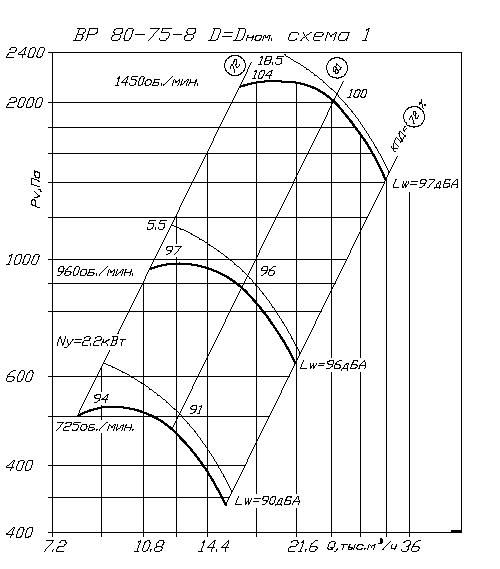

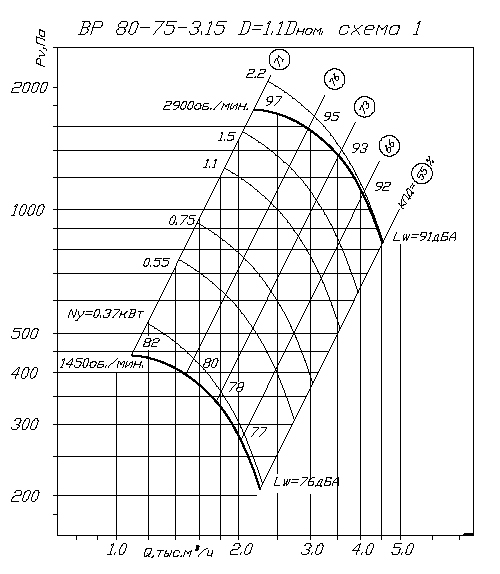

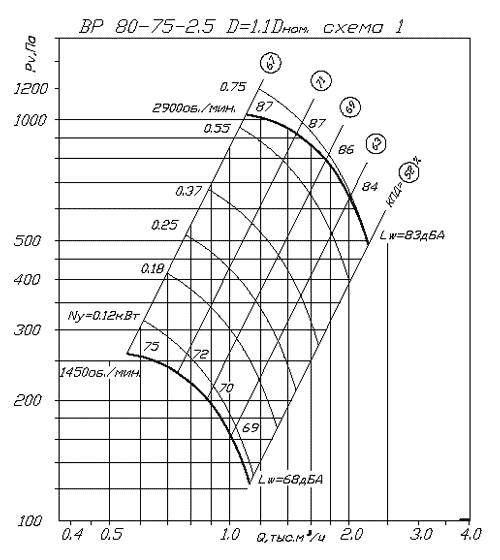

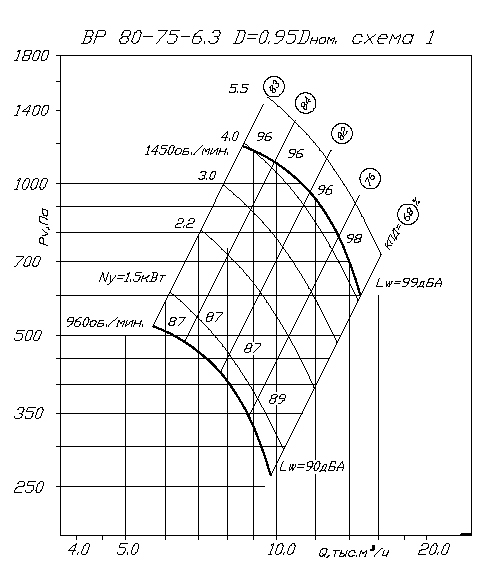

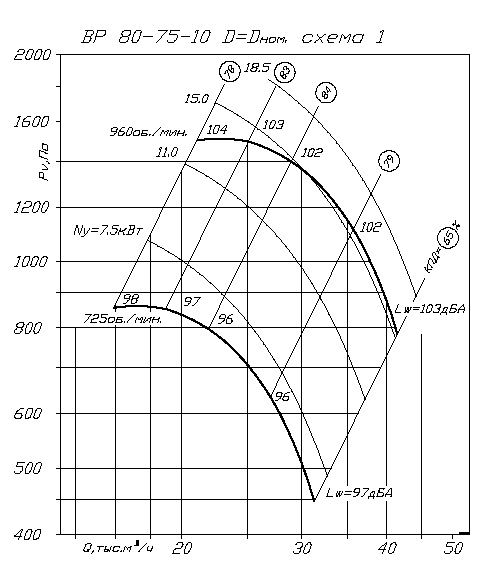

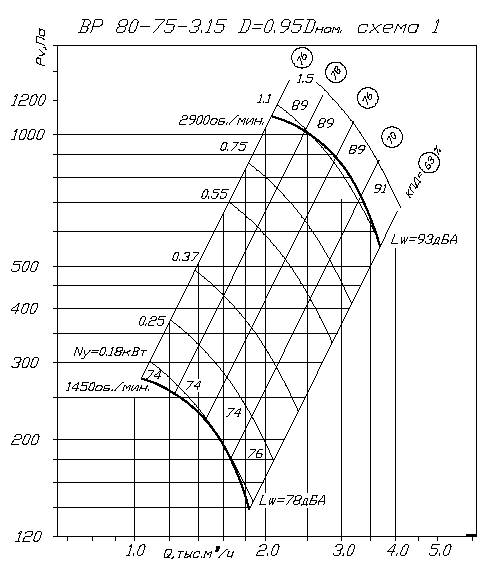

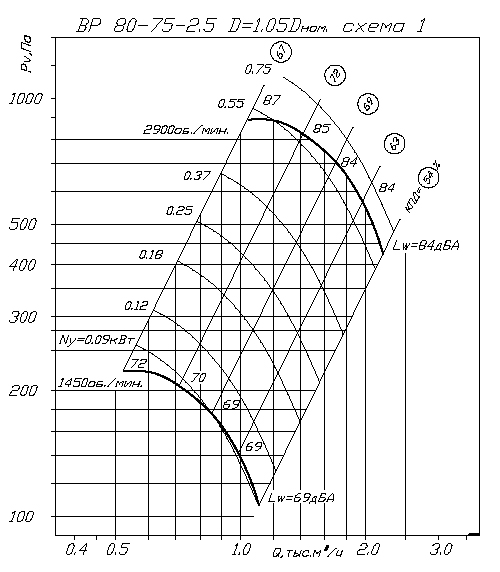

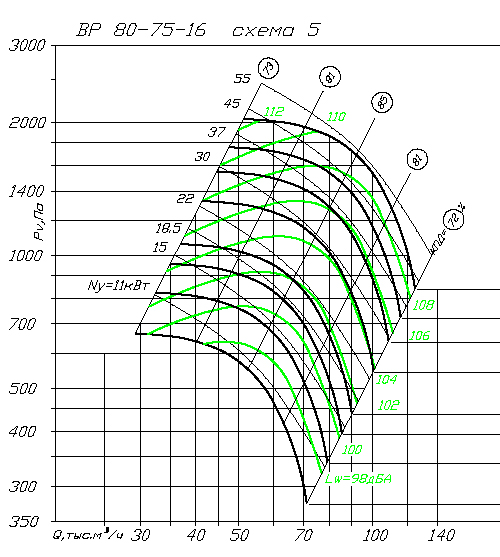

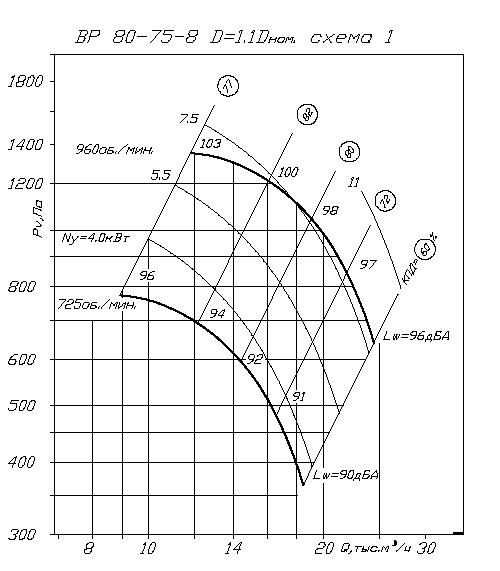

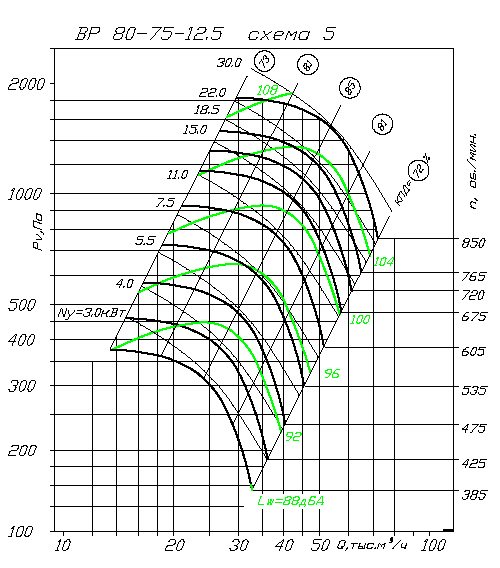

Технические характеристики вентилятора радиального ВР 80-75
|
Технические характеристики вентилятора радиального ВР 80-75 |
|||||||||||||
|
Марка вент. |
Отн-ый диаметр колеса |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Масса, кг |
Виброизолят. |
Виброизолят. |
|
|||
|
Частота вращ., об/мин |
P, кВт |
Тип |
Произв-ть, 103 х м3/час |
Полное давление, Па |
Марка |
Кол-во в компл. |
|
||||||
|
ВР 80-75 |
0,9 |
1450 |
0,12 |
56А4 |
0,37-0,88 |
137-55 |
22 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,9 |
2900 |
0,37 |
63А2 |
0,75-1,77 |
540-230 |
22 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,95 |
1450 |
0,12 |
56А4 |
0,53-0,91 |
160-82 |
22 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,95 |
2900 |
0,55 |
63А2 |
1,05-1,82 |
640-330 |
22 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1 |
1450 |
0,12 |
56А4 |
0,48-0,98 |
193-96 |
23 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1 |
2900 |
0,55 |
63А2 |
0,96-1,97 |
740-380 |
25 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,05 |
1450 |
0,12 |
56А4 |
0,52-1,1 |
230-103 |
23 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,05 |
2900 |
0,75 |
71А2 |
1,02-2,25 |
900-425 |
27 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,1 |
1450 |
0,12 |
56А4 |
0,56-1,12 |
260-121 |
23 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,1 |
2900 |
0,75 |
71А2 |
1,1-2,25 |
1020-480 |
27 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,9 |
1450 |
0,18 |
56В4 |
0,75-1,79 |
230-90 |
29 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,9 |
2900 |
1,1 |
71В2 |
1,44-3,5 |
900-360 |
30 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,95 |
1450 |
0,18 |
56В4 |
1,03-1,82 |
275-138 |
30 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,95 |
2900 |
1,5 |
80А2 |
2,1-3,7 |
1100-550 |
30 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1 |
1450 |
0,25 |
63А4 |
1,0-1,95 |
315-163 |
30 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1 |
2900 |
1,5 |
80А2 |
2,0-3,75 |
1250-650 |
34 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,05 |
1450 |
0,37 |
63В4 |
1,08-2,25 |
375-178 |
30 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,05 |
2900 |
2,2 |
80В2 |
2,17-4,5 |
1500-700 |
40 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,1 |
1450 |
0,37 |
63В4 |
1,1-2,25 |
445-210 |
30 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
1,1 |
2900 |
2,2 |
80В2 |
2,2-4,51 |
1790-820 |
40 |
ДО-38 |
4 |
|
|||
|
ВР 80-75 |
0,9 |
960 |
0,18 |
63А6 |
1,03-2,4 |
167-68 |
52,1 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
0,9 |
1450 |
0,55 |
71А4 |
1,55-3,58 |
375-155 |
52 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
0,95 |
960 |
0,18 |
63А6 |
1,43-2,5 |
205-105 |
51,5 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
0,95 |
1450 |
0,55 |
71А4 |
2,2-3,75 |
460-240 |
52,5 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1 |
960 |
0,25 |
63В6 |
1,25-2,95 |
230-130 |
51,5 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1 |
1450 |
0,75 |
71В4 |
1,85-4,3 |
520-290 |
54,8 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1 |
2900 |
5,5 |
100L2 |
3,8-8,8 |
2100-1190 |
72,2 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1,05 |
960 |
0,37 |
71A6 |
1,5-3,0 |
280-130 |
51,5 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1,05 |
1450 |
1,1 |
80A4 |
2,2-4,5 |
610-300 |
54,8 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1,05 |
2900 |
7,5 |
112M2 |
4,3-9,1 |
2500-1250 |
89,9 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1,1 |
960 |
0,37 |
71A6 |
1,45-3,1 |
325-175 |
50,1 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1,1 |
1450 |
1,1 |
80F4 |
2,2-4,6 |
750-350 |
54,8 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
1,1 |
2900 |
7,5 |
112M2 |
4,4-9,2 |
2950-1400 |
89,8 |
ДО-39 |
4 |
|
|||
|
ВР 80-75 |
0,9 |
960 |
0,55 |
71B6 |
1,95-4,6 |
265-107 |
91 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
0,9 |
1450 |
1,1 |
80A4 |
2,97-7,0 |
620-245 |
95 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
0,95 |
960 |
0,55 |
71B6 |
2,7-4,9 |
330-165 |
98 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
0,95 |
1450 |
1,5 |
80B4 |
4,2-7,3 |
750-375 |
107 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
960 |
0,55 |
71B6 |
2,6-3,6 |
370-350 |
93 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
960 |
0,75 |
80A6 |
2,6-5,1 |
370-195 |
95 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
1450 |
2,2 |
90L4 |
3,95-7,9 |
860-440 |
107 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1,05 |
960 |
0,75 |
80A6 |
3,7-5,9 |
450-207 |
94 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1,05 |
1450 |
2,2 |
90L4 |
4,2-6,9 |
1050-800 |
95 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1,05 |
1450 |
3,0 |
100S4 |
4,2-8,9 |
1050-470 |
107 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1,1 |
960 |
1,1 |
80B6 |
2,95-5,8 |
530-275 |
97 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1,1 |
1450 |
3,0 |
100S4 |
4,45-8,8 |
1200-620 |
107 |
ДО-40 |
5 |
|
|||
|
BP 80-75 |
0,9 |
960 |
1,1 |
80B6 |
4,0-9,2 |
430-170 |
190 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
0,9 |
1450 |
4,0 |
100L4 |
6,0-14,0 |
980-390 |
175 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
0,95 |
960 |
1,5 |
90L6 |
5,6-8,8 |
520-260 |
161 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
0,95 |
1450 |
5,5 |
112M4 |
8,5-12,8 |
1190-600 |
178 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
1 |
960 |
2,2 |
100L6 |
5,2-10,5 |
600-310 |
162 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
1 |
1450 |
5,5 |
112M4 |
8,0-15,8 |
1280-710 |
178 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
1,05 |
960 |
2,2 |
100L6 |
5,6-11,8 |
720-340 |
163 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
1,05 |
1450 |
7,5 |
132S4 |
8,5-17,8 |
1650-770 |
201 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
1,1 |
960 |
3,0 |
112MA6 |
5,85-12,0 |
830-400 |
180 |
ДО-41 |
5 |
|
|||
|
BP 80-75 |
1,1 |
1450 |
11,0 |
1324 |
8,7-18,0 |
1900-900 |
201 |
ДО-41 |
5 |
|
|||
|
ВР 80-75 |
1 |
660 |
0,55 |
подбор |
2,9-7,1 |
275-118 |
218 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
735 |
0,75 |
подбор |
3,25-8,0 |
350-144 |
229 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
855 |
1,1 |
подбор |
3,75-9,2 |
470-198 |
237 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
950 |
1,5 |
подбор |
4,25-10,8 |
580-245 |
243 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
1090 |
2,2 |
подбор |
4,8-12,0 |
780-320 |
250 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
1215 |
3,0 |
подбор |
5,25-13,0 |
950-400 |
268 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
1330 |
4,0 |
подбор |
6,0-14,2 |
1180-470 |
264 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
1 |
1670 |
7,5 |
подбор |
7,3-18,0 |
1800-750 |
281 |
ДО-40 |
5 |
|
|||
|
ВР 80-75 |
0,9 |
960 |
4,0 |
112MB6 |
8,1-18,0 |
700-275 |
250 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
0,95 |
960 |
5,5 |
132S6 |
11,6-19,9 |
840-435 |
270 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
725 |
2,2 |
112MA8 |
8,2-15,3 |
520-380 |
254 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
960 |
5,5 |
132S6 |
11,1-21,6 |
990-640 |
277 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
1450 |
18,5 |
160M4 |
17,1-32,4 |
2150-1400 |
312 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1,05 |
725 |
3,0 |
112MB8 |
8,8-18,1 |
660-310 |
280 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1,05 |
960 |
7,5 |
132M6 |
11,6-24,5 |
1180-540 |
293 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1,1 |
725 |
4,0 |
132S8 |
8,9-18,2 |
780-360 |
325 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1,1 |
960 |
7,5 |
132M6 |
11,8-17,8 |
1350-110 |
330 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1,1 |
960 |
11,0 |
160S6 |
11,8-24,5 |
1350-640 |
337 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
495 |
0,75 |
подбор |
4,5-11,0 |
253-108 |
318 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
575 |
1,1 |
подбор |
5,2-12,8 |
245-144 |
320 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
640 |
1,5 |
подбор |
5,8-14,1 |
430-175 |
320 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
735 |
2,2 |
подбор |
6,8-16,1 |
550-240 |
333 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
815 |
3,0 |
подбор |
7,4-18,0 |
690-285 |
340 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
900 |
4,0 |
подбор |
8,2-20,0 |
830-350 |
357 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
1000 |
5,5 |
подбор |
9,1-22,1 |
1040-430 |
377 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
1120 |
7,5 |
подбор |
10,2-25,0 |
1300-530 |
393 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
1 |
1280 |
11,0 |
подбор |
11,7-27,5 |
1630-700 |
437 |
ДО-42 |
5 |
|
|||
|
ВР 80-75 |
0,9 |
725 |
4,0 |
132S8 |
12,0-27,3 |
620-345 |
565 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
0,9 |
960 |
11,0 |
160S6 |
16,0-36,5 |
1090-430 |
612 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
0,95 |
725 |
5,5 |
132M8 |
17,1-29,0 |
740-370 |
575 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
0,95 |
960 |
15,0 |
160M6 |
23,0-38,5 |
1300-660 |
927 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
1 |
725 |
7,5 |
160S8 |
15,9-31,5 |
860-550 |
600 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
1 |
960 |
7,5 |
180M6 |
21,5-42,0 |
1500-790 |
680 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
1,05 |
725 |
18,5 |
160M8 |
17,0-35,5 |
1070-480 |
612 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
1,05 |
960 |
11,0 |
200M6 |
23,1-46,5 |
1800-840 |
738 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
1,1 |
725 |
22,0 |
160M8 |
17,6-35,8 |
1210-572 |
622 |
ДО-43 |
5 |
|
|||
|
ВР 80-75 |
1 |
395 |
1,1 |
подбор |
7,005-17,1 |
251-107 |
710 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
440 |
1,5 |
подбор |
7,9-19,0 |
315-130 |
720 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
505 |
2,2 |
подбор |
9,0-22,5 |
410-175 |
730 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
560 |
3,0 |
подбор |
10,0-24,7 |
505-212 |
750 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
620 |
4,0 |
подбор |
11,0-26,5 |
620-255 |
770 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
690 |
5,5 |
подбор |
12,3-30,1 |
780-325 |
770 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
775 |
7,5 |
подбор |
13,9-33,9 |
990-400 |
810 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
880 |
11,0 |
подбор |
15,8-37,5 |
1250-530 |
840 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
1 |
1050 |
18,5 |
подбор |
18,4-45,3 |
1800-720 |
750 |
ДО-43 |
6 |
|
|||
|
ВР 80-75 |
0,9 |
725 |
15,0 |
180M8 |
23,7-54,6 |
980-385 |
1180 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
0,95 |
725 |
18,5 |
200M8 |
33,7-58,1 |
1170-590 |
1490 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
725 |
22,0 |
200L8 |
31,1-61,5 |
1350-700 |
1380 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1,05 |
725 |
30,0 |
225M8 |
34,1-69,1 |
1600-750 |
1410 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1,1 |
725 |
37,0 |
250S8 |
34,1-70,5 |
1870-895 |
1430 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
385 |
3,0 |
подбор |
13,7-33,5 |
375-154 |
1180 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
425 |
4,0 |
подбор |
14,8-36,1 |
455-190 |
1210 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
475 |
5,5 |
подбор |
16,5-40,1 |
580-245 |
1240 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
535 |
7,5 |
подбор |
18,6-45,1 |
730-300 |
1270 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
605 |
11,0 |
подбор |
21,8-52,1 |
920-380 |
980 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
675 |
15,0 |
подбор |
23,5-58,1 |
1180-470 |
1020 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
720 |
18,5 |
подбор |
25,1-61,1 |
1310-540 |
1050 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
765 |
22,0 |
подбор |
26,7-65,1 |
1490-610 |
1100 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
850 |
30,0 |
подбор |
29,8-71,4 |
1820-750 |
1150 |
ДО-44 |
6 |
|
|||
|
ВР 80-75 |
1 |
730 |
45,0 |
250M8 |
42,4-90,0 |
2050-1400 |
1700 |
ДО-44 |
7 |
|
|||
|
1 |
730 |
55,0 |
280S8 |
42,4-104,0 |
2050-1050 |
|
ДО-44 |
7 |
|
||||
|
ВР 80-75 |
1 |
400 |
11,0 |
подбор |
28,5-71,4 |
680-275 |
2710 |
ДО-45 |
7 |
|
|||
|
ВР 80-75 |
1 |
445 |
15,0 |
подбор |
33,1-79,8 |
820-340 |
2740 |
ДО-45 |
7 |
|
|||
|
ВР 80-75 |
1 |
480 |
18,5 |
подбор |
35,1-85,1 |
950-395 |
2805 |
ДО-45 |
7 |
|
|||
|
ВР 80-75 |
1 |
505 |
22,0 |
подбор |
38,8-90,1 |
1080-440 |
2830 |
ДО-45 |
7 |
|
|||
|
ВР 80-75 |
1 |
565 |
30,0 |
подбор |
42,1-100,0 |
1350-545 |
2840 |
ДО-45 |
7 |
|
|||
|
ВР 80-75 |
1 |
610 |
37,0 |
подбор |
44,8-108,1 |
1580-630 |
2990 |
ДО-45 |
7 |
|
|||
|
ВР 80-75 |
1 |
650 |
45,0 |
подбор |
47,5-118,1 |
1750-720 |
3015 |
ДО-45 |
7 |
|
|||
|
ВР 80-75 |
1 |
700 |
55,0 |
подбор |
50,8-126,1 |
2020-830 |
3190 |
ДО-45 |
7 |
|
|||
Вентилятор радиальный ВР 80-75: габаритно-присоединительные размеры

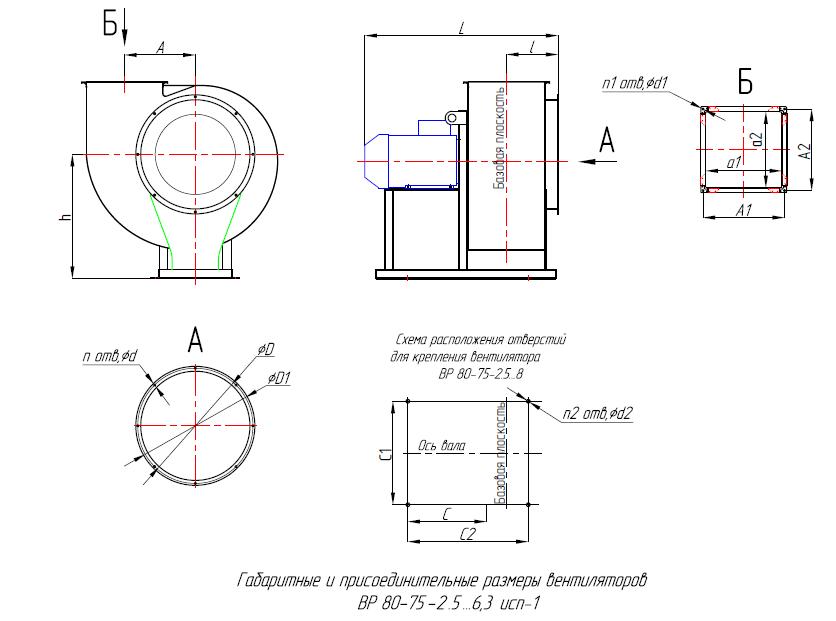

Радиальные вентиляторы ВР 80-75 исп-1: габаритные и присоединительные размеры
| Тип вент. | A, mm | A1, mm | A2, mm | C, mm | C1, mm | C2, mm | D, mm | D1, mm | L, mm | a1, mm | a2, mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 80-75-2,5 | 162 | 207 | 207 | 265 | 220 | 300 | 257 | 292 | 705 | 175 | 175 |
| ВР 80-75-3,15 | 205 | 253 | 253 | 316 | 220 | 400 | 318 | 353 | 705 | 221 | 221 |
| ВР 80-75-4 | 260 | 312 | 312 | 386 | 290 | 500 | 405 | 440 | 705 | 280 | 280 |
| ВР 80-75-5 | 324 | 382 | 382 | 376 | 410 | 480 | 502 | 537 | 788 | 350 | 350 |
| ВР 80-75-6,3 | 410 | 473 | 473 | 395 | 460 | 520 | 633 | 668 | 989 | 441 | 441 |
| ВР 80-75-8 | 520 | 592 | 592 | 465 | 606 | 600 | 803 | 850 | 1212 | 560 | 560 |
| ВР 80-75-10 | 650 | 732 | 732 | 862 | 840 | 1244 | 1000 | 1040 | 1507 | 700 | 700 |
| ВР 80-75-12,5 | 813 | 907 | 907 | 1082 | 1260 | 1350 | 1250 | 1310 | 1841 | 875 | 875 |
| Тип вент. | d, mm | d1, mm | d2, mm | h, mm | n, шт. | n1, шт. | n2, шт. | l, mm |
|---|---|---|---|---|---|---|---|---|
| ВР 80-75-2,5 | 6 | 10 | 12 | 320 | 8 | 4 | 4 | 165 |
| ВР 80-75-3,15 | 6 | 10 | 12 | 410 | 8 | 4 | 4 | 188 |
| ВР 80-75-4 | 6 | 10 | 12 | 520 | 8 | 4 | 4 | 217 |
| ВР 80-75-5 | 8 | 10 | 14 | 650 | 8 | 4 | 4 | 252 |
| ВР 80-75-6,3 | 8 | 10 | 14 | 720 | 8 | 4 | 4 | 298 |
| ВР 80-75-8 | 10 | 10 | 14 | 905 | 16 | 4 | 4 | 389 |
| ВР 80-75-10 | 10 | 10 | 16 | 1212 | 16 | 4 | 6 | 454 |
| ВР 80-75-12,5 | 12 | 10 | 16 | 1350 | 16 | 4 | 6 | 546 |

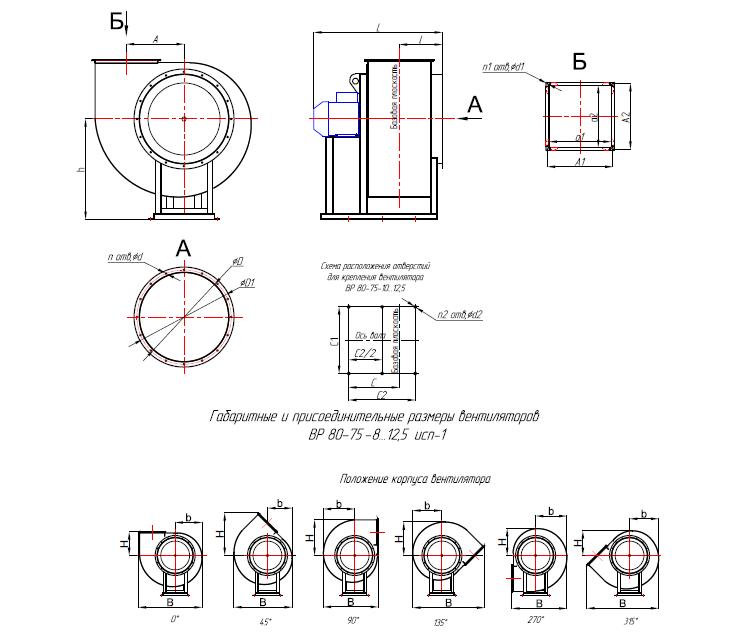

Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-1

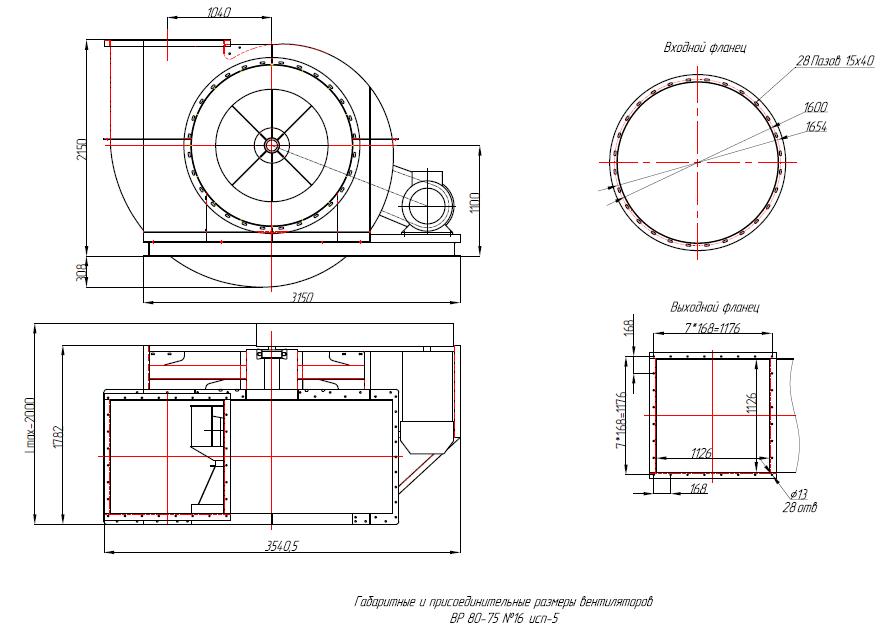

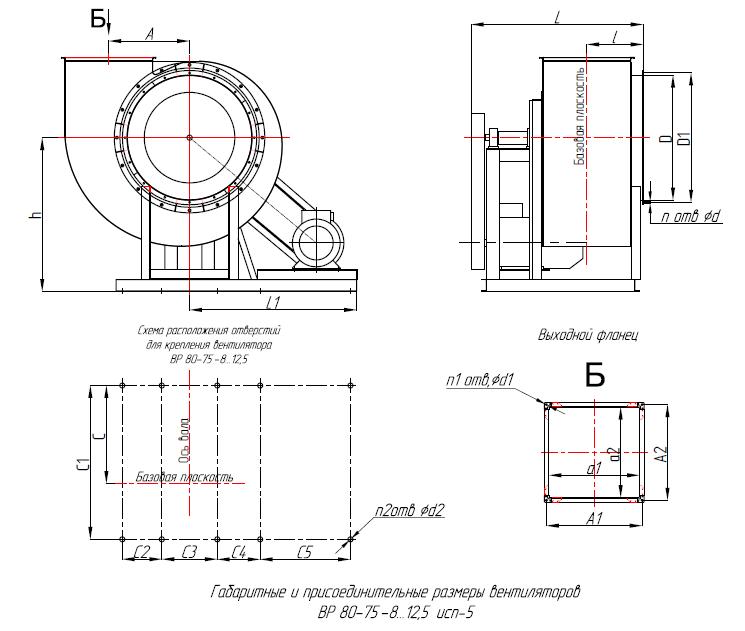

Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-5
| Тип вент. | A, mm | A1, mm | A2, mm | C, mm | C1, mm | C2, mm | C3, mm | C4, mm | C5, mm | D, mm |
|---|---|---|---|---|---|---|---|---|---|---|
| ВР 80-75-8 | 520 | 592 | 755 | 1082 | 322 | 239 | 239 | 591 | - | 803 |
| ВР 80-75-10 | 650 | 732 | 732 | 829,5 | 1237 | 318 | 446 | 345 | 726 | 1000 |
| ВР 80-75-12,5 | 813 | 907 | 907 | 917 | 1412 | 332 | 588 | 505 | 825 | 1250 |
| Тип вент. | D1, mm | L, mm | L1, mm | a1, mm | a2, mm | d, mm | d1, mm | d2, mm | h, mm | n, шт. | n1, шт. | n2, шт. | l, mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 80-75-8 | 850 | 1257,5 | 1026 | 560 | 560 | 10 | 10 | 14 | 907 | 16 | 4 | 8 | 389 |
| ВР 80-75-10 | 1040 | 1402,5 | 1344 | 700 | 700 | 10 | 10 | 16 | 1237 | 16 | 4 | 10 | 454 |
| ВР 80-75-12,5 | 1310 | 1582,5 | 1674 | 875 | 875 | 12 | 10 | 16 | 1375 | 16 | 4 | 10 | 546 |
Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-5
| Тип вент. | Пр 0о | Пр 45о | Пр 90о | ||||||
|---|---|---|---|---|---|---|---|---|---|
| B, mm | b, mm | H, mm | B, mm | b, mm | H, mm | B, mm | b, mm | H, mm | |
| ВР 80-75-8 | 1856 | 830 | 533 | 1780 | 754 | 963 | 1730,5 | 704,5 | 830 |
| ВР 80-75-10 | 2370 | 1030 | 646 | 2283 | 939 | 1184 | 2218 | 874 | 1030 |
| ВР 80-75-12,5 | 2954,5 | 1280,5 | 800 | 2847 | 1173 | 1470 | 2764,5 | 1090 | 1280,5 |
| Тип вент. | Пр 270о | Пр 315о | ||||
|---|---|---|---|---|---|---|
| B, mm | b, mm | H, mm | B, mm | b, mm | H, mm | |
| ВР 80-75-8 | 1559 | 533 | 606 | 1989 | 963 | 556,5 |
| ВР 80-75-10 | 1990 | 646 | 745 | 2528 | 1184 | 680 |
| ВР 80-75-12,5 | 2474 | 800 | 925,5 | 3144 | 1470 | 843 |
Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-5 (Спец)
| Тип вент. | Пр 0о | Пр 45о | Пр 90о | Пр 90о | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B, mm | b, mm | H, mm | B, mm | b, mm | H, mm | B, mm | b, mm | H, mm | B, mm | b, mm | H, mm | |
| ВР 80-75-8 | 1632 | 606 | 533 | 1583 | 556,5 | 963 | 1559 | 533 | 830 | 1989 | 963 | 754 |
| ВР 80-75-10 | 2089 | 745 | 646 | 2024 | 680 | 1184 | 1990 | 646 | 1030 | 2528 | 1184 | 939 |
| ВР 80-75-12,5 | 2600 | 925 | 800 | 2517 | 843 | 1470 | 2474 | 800 | 1280,5 | 3144 | 1470 | 1173 |
Вентилятор ВР 80-75: аэродинамические характеристики
Аэродинамические характеристики вентилятора ВР 80-75 №2,5 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №2,5-1 схема 1

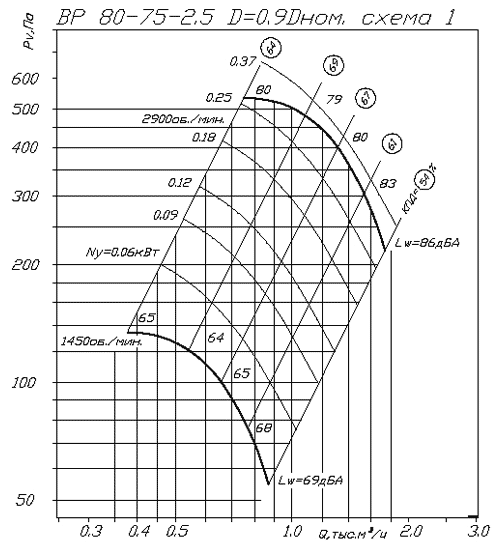

Аэродинамические характеристики вентилятора ВР 80-75 №2,5-0,9 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №2,5-0,95 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №2,5-1,05 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №2,5-1,1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №3,15 схема 1

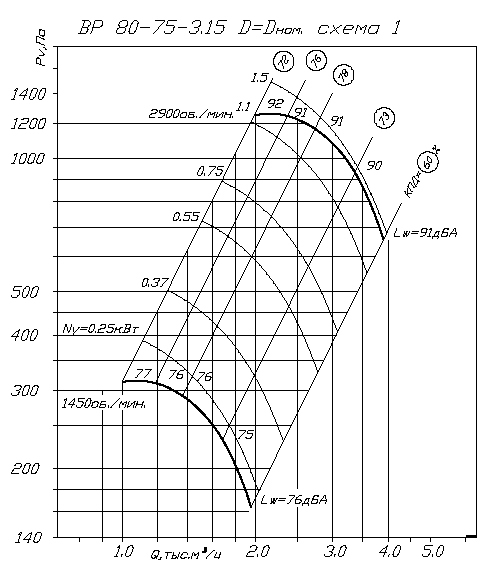

Аэродинамические характеристики вентилятора ВР 80-75 №3,15-1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №3,15-0,9 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №3,15-0,95 схема 1

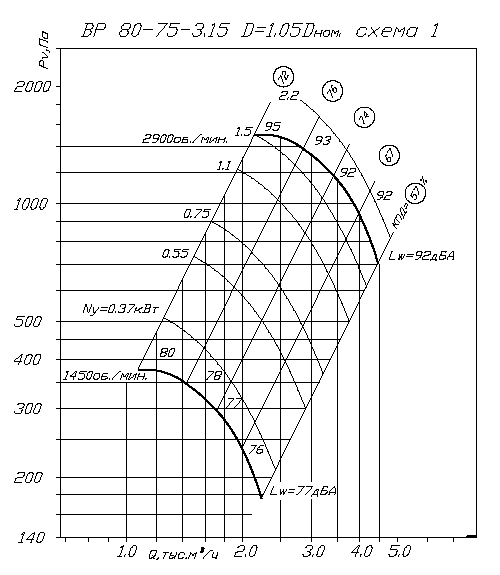

Аэродинамические характеристики вентилятора ВР 80-75 №3,15-1,05 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №3,15-1,1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №4 схема 1

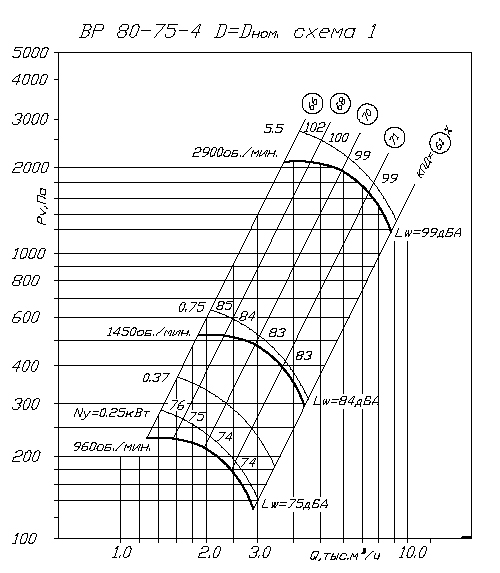

Аэродинамические характеристики вентилятора ВР 80-75 №4-1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №4-0,9 схема 1

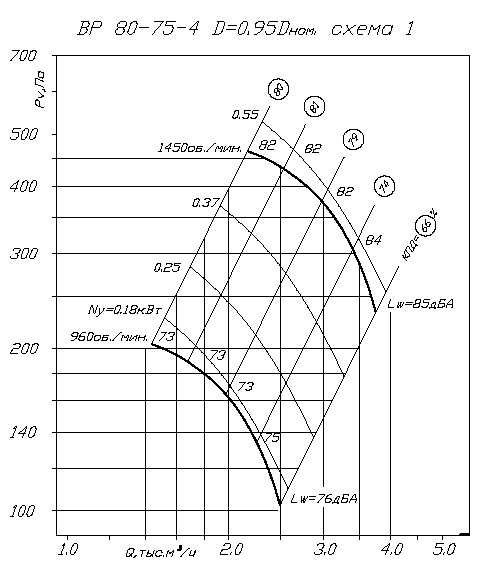

Аэродинамические характеристики вентилятора ВР 80-75 №4-0,95 схема 1

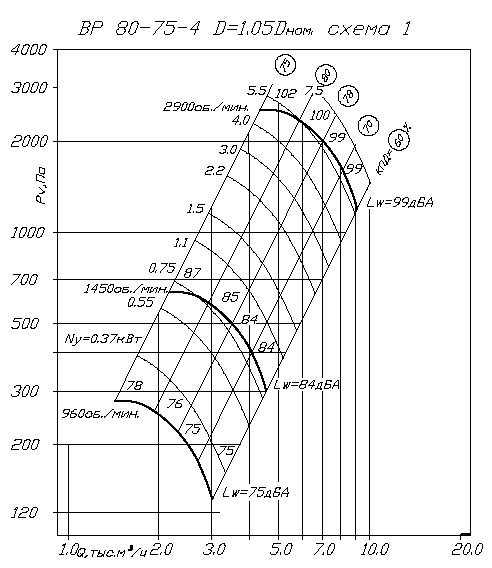

Аэродинамические характеристики вентилятора ВР 80-75 №4-1,05 схема 1

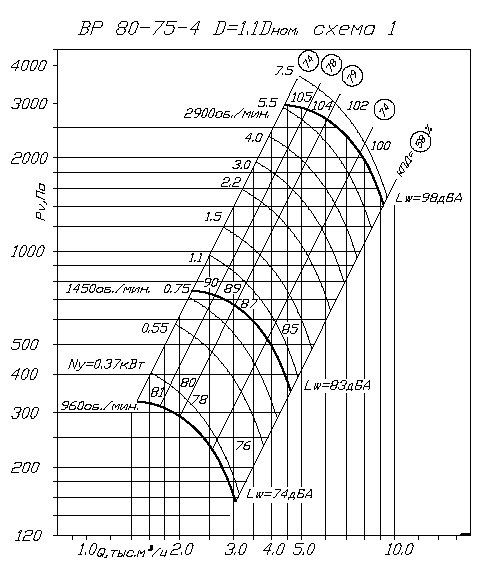

Аэродинамические характеристики вентилятора ВР 80-75 №4-1,1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №5 схема 1

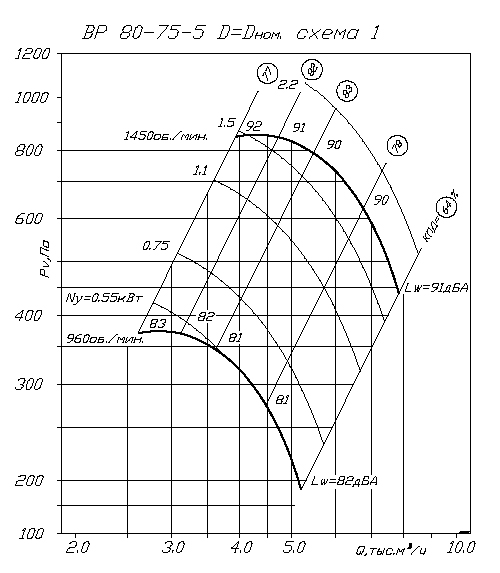

Аэродинамические характеристики вентилятора ВР 80-75 №5-1 схема 1

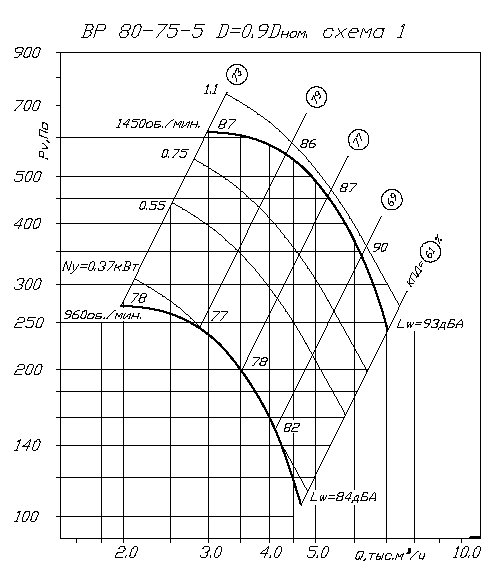

Аэродинамические характеристики вентилятора ВР 80-75 №5-0,9 схема 1

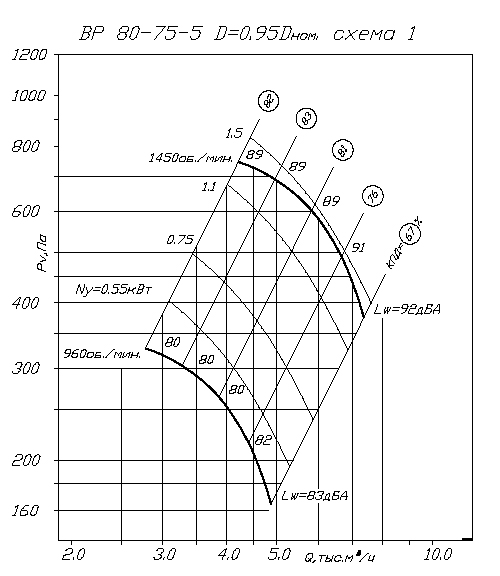

Аэродинамические характеристики вентилятора ВР 80-75 №5-0,95 схема 1

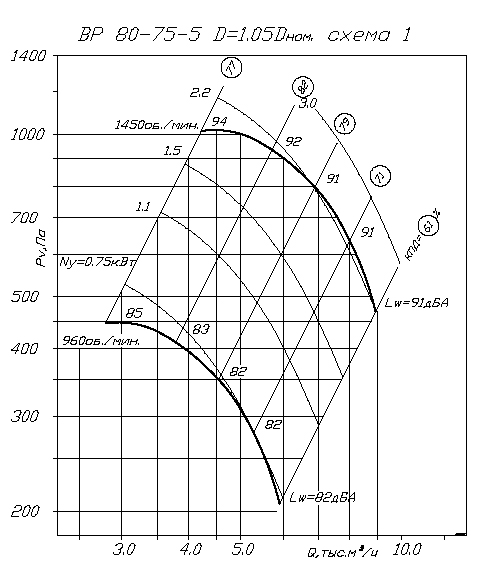

Аэродинамические характеристики вентилятора ВР 80-75 №5-1,05 схема 1

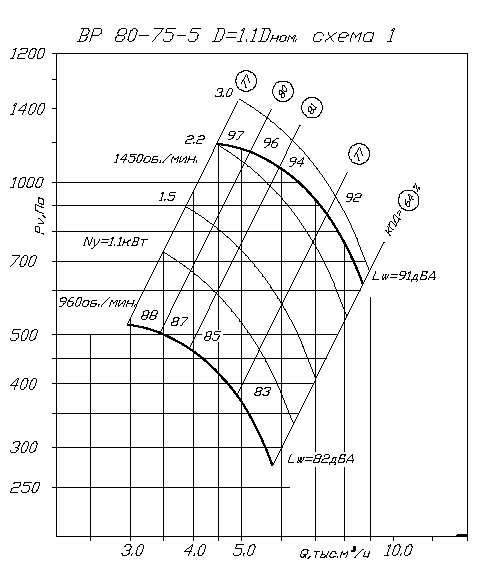

Аэродинамические характеристики вентилятора ВР 80-75 №5-1,1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №6,3 схема 1

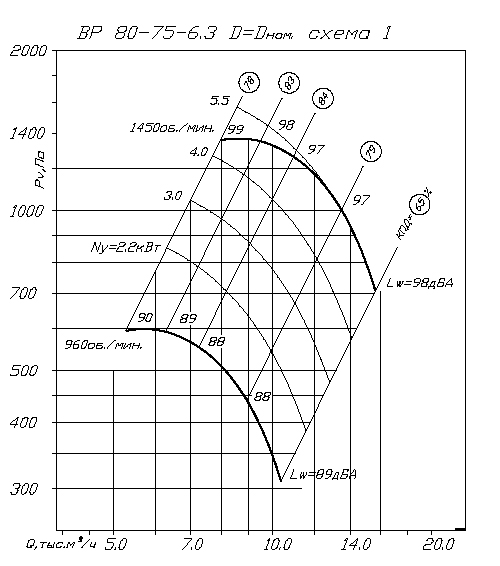

Аэродинамические характеристики вентилятора ВР 80-75 №6,3-1 схема 1

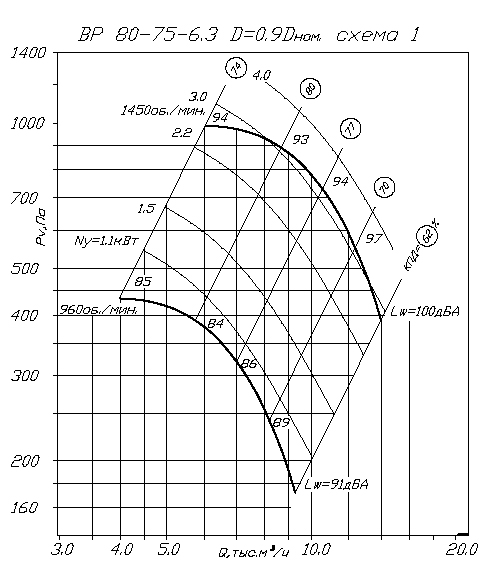

Аэродинамические характеристики вентилятора ВР 80-75 №6,3-0,9 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №6,3-0,95 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №6,3-1,05 схема 1

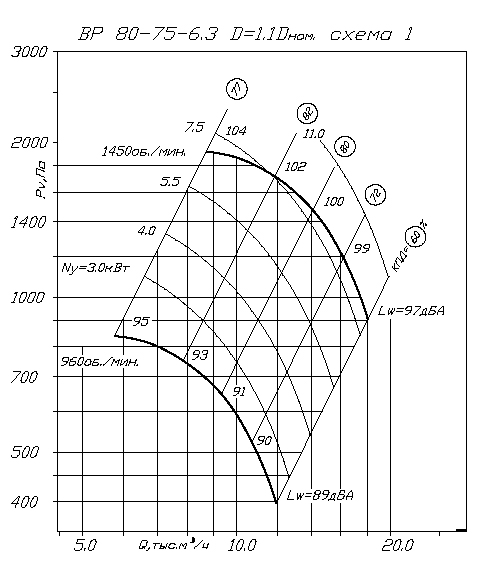

Аэродинамические характеристики вентилятора ВР 80-75 №6,3-1,1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №6,3 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №6,3 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №8 схема 1, схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №8-1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №8-0,9 схема 1

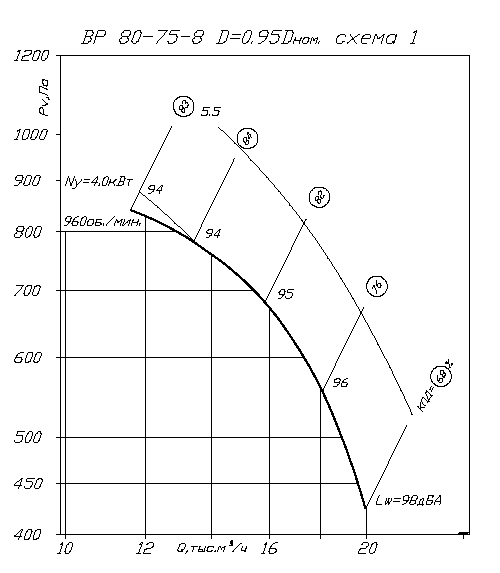

Аэродинамические характеристики вентилятора ВР 80-75 №8-0,95 схема 1

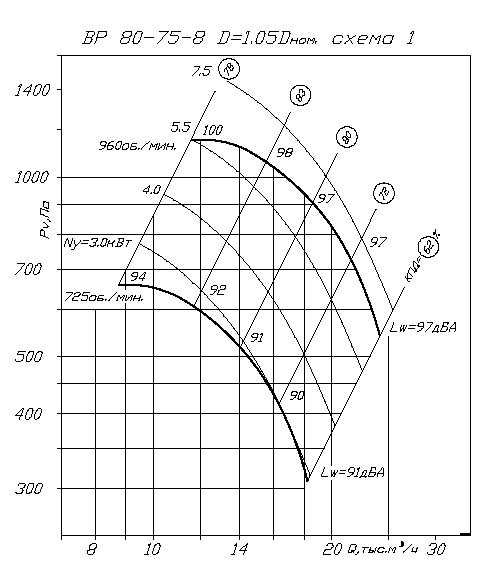

Аэродинамические характеристики вентилятора ВР 80-75 №8-1,05 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №8-1,1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №8,3 схема 5

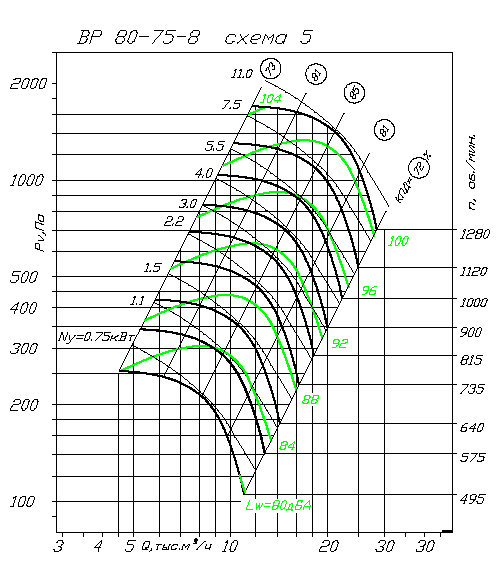

Аэродинамические характеристики вентилятора ВР 80-75 №8 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №10 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №10-1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №10-0,9 схема 1

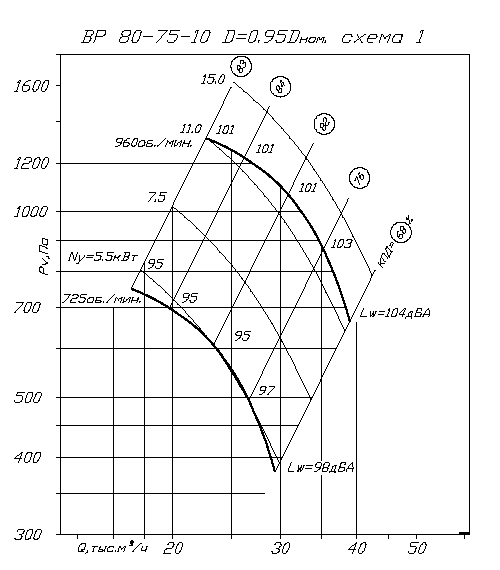

Аэродинамические характеристики вентилятора ВР 80-75 №10-0,95 схема 1

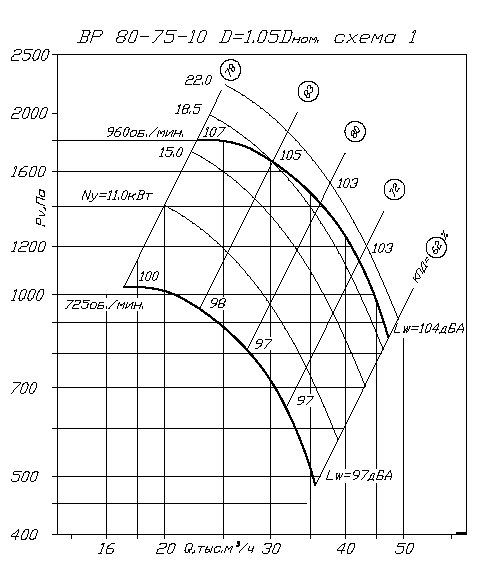

Аэродинамические характеристики вентилятора ВР 80-75 №10-1,05 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №10-1,1 схема 1

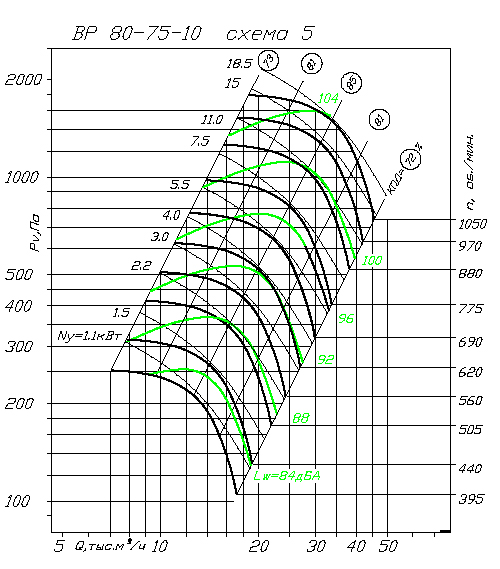

Аэродинамические характеристики вентилятора ВР 80-75 №10 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №10 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №12,5 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №12,5-1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №12,5-0,9 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №12,5-0,95 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №12,5-1,05 схема 1

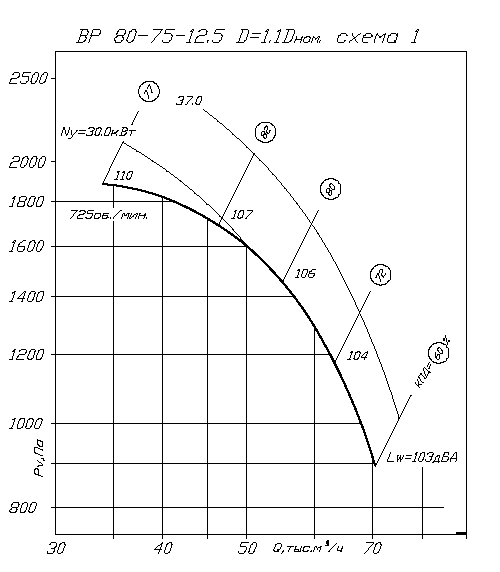

Аэродинамические характеристики вентилятора ВР 80-75 №12,5-1,1 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №12,5 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №12,5 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №14 схема 1
Аэродинамические характеристики вентилятора ВР 80-75 №16 схема 5
Аэродинамические характеристики вентилятора ВР 80-75 №16 схема 5
Вентилятор радиальный ВР 80-75: акустические характеристики
|
Марка вент. |
Конструктив. исп. |
Частота вращ., об/мин. |
LpA, дБА |
|
ВР 80-75 №2,5 |
схема 1 |
1500 |
67 |
|
ВР 80-75 №2,5 |
схема 1 |
3000 |
84 |
|
ВР 80-75 №3,15 |
схема 1 |
1500 |
74 |
|
ВР 80-75 №3,15 |
схема 1 |
3000 |
92 |
|
ВР 80-75 №4 |
схема 1 |
1000 |
73 |
|
ВР 80-75 №4 |
схема 1 |
1500 |
82 |
|
ВР 80-75 №4 |
схема 1 |
3000 |
101 |
|
ВР 80-75 №5 |
схема 1 |
1000 |
78 |
|
ВР 80-75 №5 |
схема 1 |
1500 |
89 |
|
ВР 80-75 №6,3 |
схема 1 |
1000 |
86 |
|
ВР 80-75 №6,3 |
схема 1 |
1500 |
97 |
|
ВР 80-75 №8 |
схема 1 |
1000 |
96 |
|
ВР 80-75 №8 |
схема 5 |
1500 |
95 |
|
ВР 80-75 №10 |
схема 1 |
750 |
90 |
|
ВР 80-75 №10 |
схема 1 |
1000 |
99 |
|
ВР 80-75 №10 |
схема 5 |
615 |
86 |
|
ВР 80-75 №10 |
схема 5 |
685 |
89 |
|
ВР 80-75 №10 |
схема 5 |
770 |
91 |
|
ВР 80-75 №10 |
схема 5 |
865 |
94 |
|
ВР 80-75 №12,5 |
схема 1 |
750 |
97 |
|
ВР 80-75 №12,5 |
схема 5 |
536 |
90 |
|
ВР 80-75 №12,5 |
схема 5 |
602 |
93 |
|
ВР 80-75 №12,5 |
схема 5 |
685 |
97 |
|
ВР 80-75 №12,5 |
схема 5 |
768 |
99 |
|
Марка вент. |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
Значение Lpi в октавных полосах f, Гц |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
|
ВР 80-75 №2,5 |
58 |
61 |
69 |
62 |
60 |
58 |
50 |
41 |
|
ВР 80-75 №2,5 |
72 |
73 |
76 |
84 |
77 |
75 |
73 |
65 |
|
ВР 80-75 №3,15 |
66 |
68 |
76 |
69 |
67 |
65 |
57 |
48 |
|
ВР 80-75 №3,15 |
79 |
81 |
84 |
92 |
85 |
83 |
81 |
73 |
|
ВР 80-75 №4 |
66 |
68 |
76 |
69 |
67 |
65 |
57 |
46 |
|
ВР 80-75 №4 |
75 |
77 |
85 |
78 |
76 |
74 |
66 |
57 |
|
ВР 80-75 №4 |
89 |
90 |
93 |
101 |
94 |
92 |
90 |
82 |
|
ВР 80-75 №5 |
71 |
73 |
81 |
71 |
72 |
70 |
62 |
53 |
|
ВР 80-75 №5 |
80 |
84 |
92 |
85 |
83 |
81 |
73 |
64 |
|
ВР 80-75 №6,3 |
79 |
81 |
89 |
82 |
80 |
73 |
70 |
61 |
|
ВР 80-75 №6,3 |
90 |
92 |
100 |
93 |
91 |
89 |
81 |
72 |
|
ВР 80-75 №8 |
89 |
91 |
99 |
92 |
90 |
88 |
80 |
71 |
|
ВР 80-75 №8 |
90 |
92 |
98 |
95 |
92 |
90 |
83 |
74 |
|
ВР 80-75 №10 |
91 |
94 |
90 |
88 |
85 |
80 |
73 |
64 |
|
ВР 80-75 №10 |
92 |
95 |
100 |
96 |
94 |
91 |
86 |
79 |
|
ВР 80-75 №10 |
88 |
90 |
86 |
84 |
81 |
76 |
69 |
60 |
|
ВР 80-75 №10 |
91 |
93 |
89 |
87 |
84 |
79 |
72 |
63 |
|
ВР 80-75 №10 |
93 |
95 |
91 |
89 |
86 |
81 |
74 |
63 |
|
ВР 80-75 №10 |
95 |
98 |
94 |
92 |
89 |
84 |
77 |
68 |
|
ВР 80-75 №12,5 |
98 |
101 |
97 |
95 |
92 |
87 |
80 |
71 |
|
ВР 80-75 №12,5 |
91 |
94 |
90 |
88 |
85 |
80 |
73 |
64 |
|
ВР 80-75 №12,5 |
95 |
97 |
93 |
91 |
88 |
83 |
76 |
67 |
|
ВР 80-75 №12,5 |
97 |
100 |
96 |
94 |
91 |
86 |
79 |
70 |
|
ВР 80-75 №12,5 |
99 |
102 |
95 |
96 |
93 |
88 |
81 |
72 |
