Вентилятор дымоудаления ВР 80-75 ДУ
Описание
- ТУ 4861-001-85589750
- Низкого давления, одностороннего всасывания
- Количество лопаток рабочего колеса – 12 (загнутые назад)
- Варианты направления вращения – правое, левое
Вентилятор ВР 80-75 ДУ предназначается для быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей (смесей продуктов горения) с параллельным отводом из них тепла. Установка оборудования производится в аварийных вытяжных системах вентиляции стационарного типа.
Вентилятор дымоудаления радиальный данного типа способен в течение 2-ух часов перемещать среды температурой до 400°C, в течение 1-го часа – до 600°C, но при этом они должны быть исключительно неагрессивными и невзрывоопасными, без липких и/или волокнистых включений, с уровнем запыленности не выше 10 мг/м3.
Условия эксплуатации
Выпускаемое для систем дымоудаления вентиляционное оборудование должно быть установлено вне обслуживаемого помещения, а также зон с постоянным присутствием людей. Максимальной эффективности его использование достигает при эксплуатации в регионах с умеренным, тропическим климатами, 2-ой или 3-ей категориях размещения. Обеспечение гарантированной защиты двигателя делает возможной эксплуатацию данного оборудования и при размещении по 1-ой категории. Кроме того, возможно использование вентилятора ВР 80-75 ДУ в зонах с повышенной сейсмической активностью. Предельно допустимые параметры внешней температуры – от минус до плюс 40оC.
Варианты изготовления

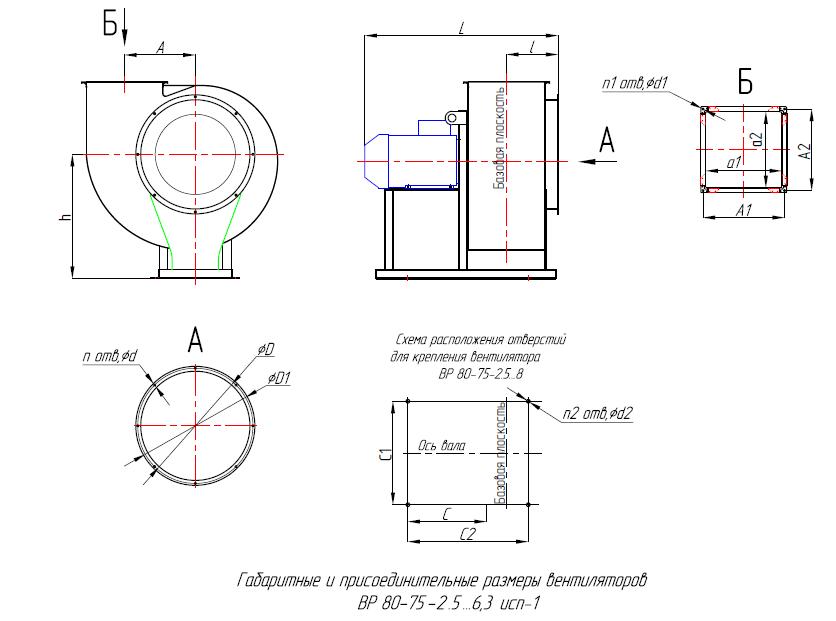

Вентиляторы изготавливаются по 1-ой конструктивной схеме исполнения по условиям применения:
| Индекс | Назначение и материалы |
|---|---|
| 01 | Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600оС |
| 02 | Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400оС |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентилятор дымоудаления низкого давления производится по 1-й схеме в 2-х исполнениях, различающихся материалом изготовления его рабочего колеса (это может быть тепло-, жаростойкая нержавеющая или углеродистая сталь), и имеет несколько типоразмеров. Выбор между различными модификациями осуществляется потребителем в зависимости от предполагаемых условий эксплуатации, необходимой теплостойкости, производительности и габаритов.

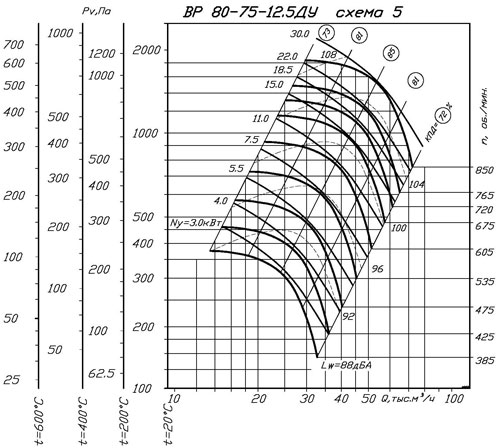

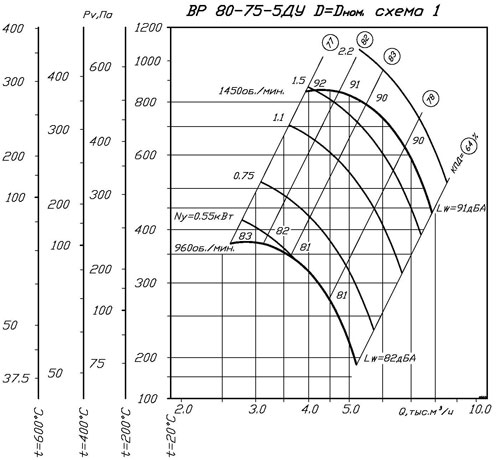

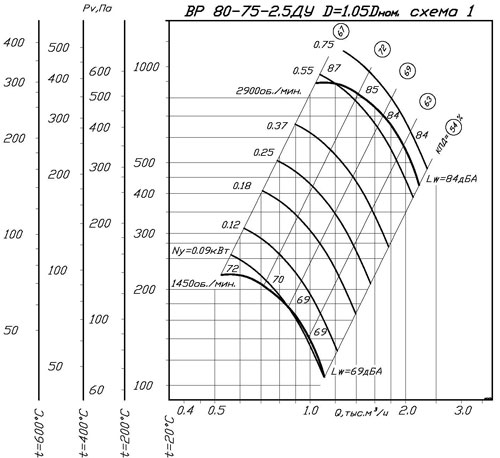

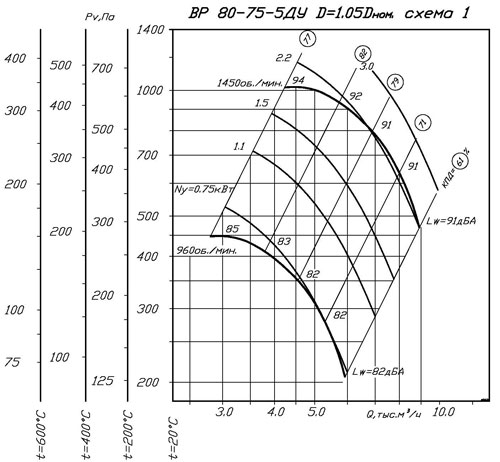

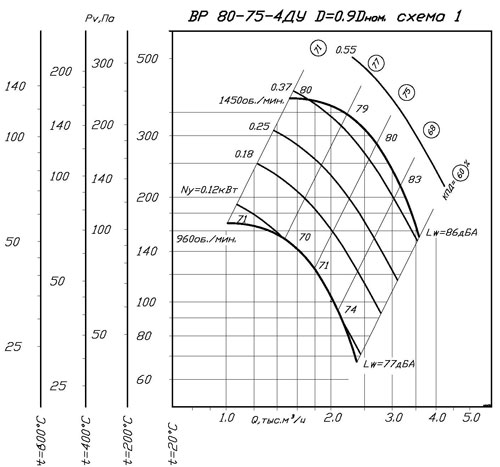

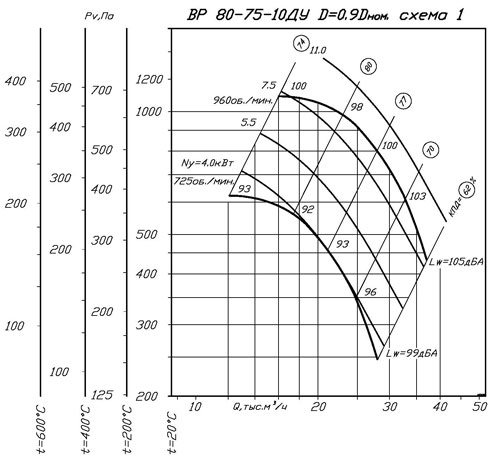

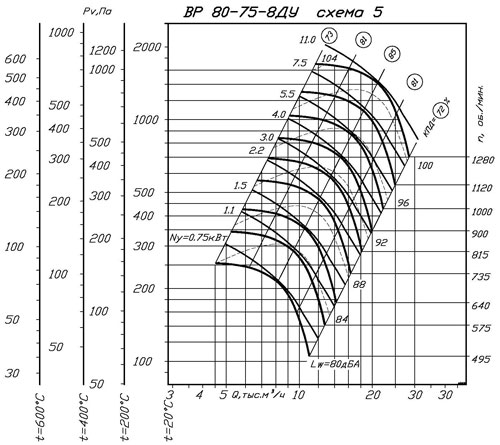

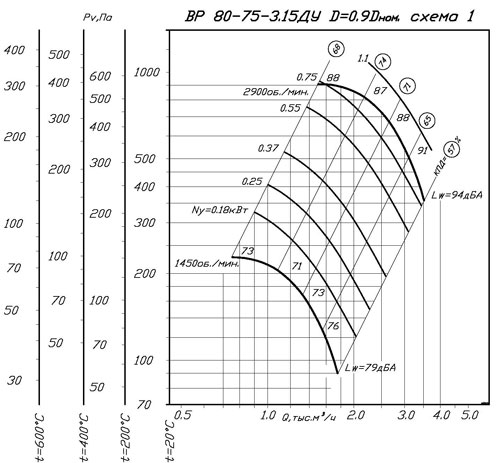

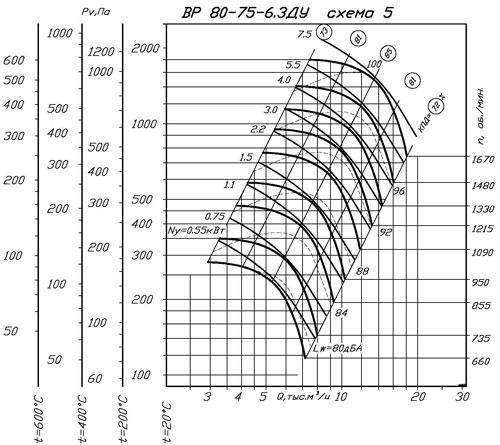

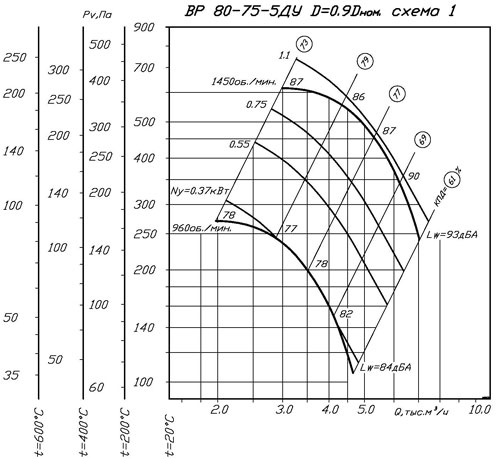

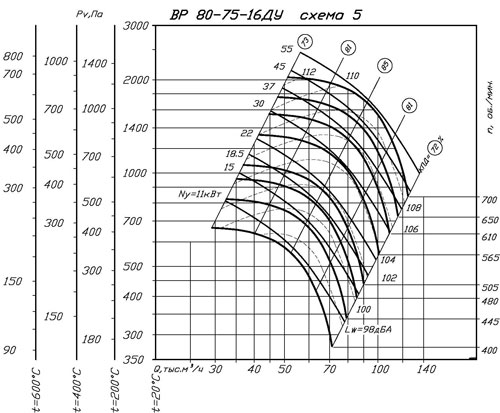

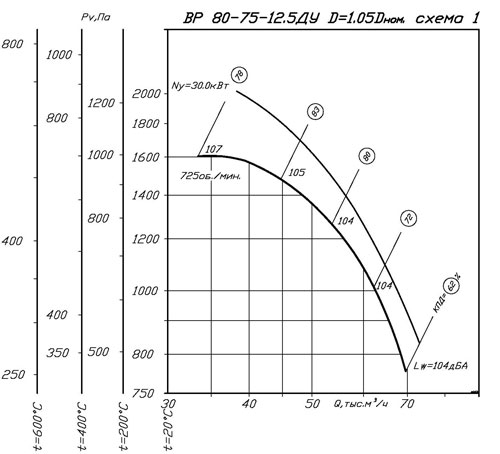

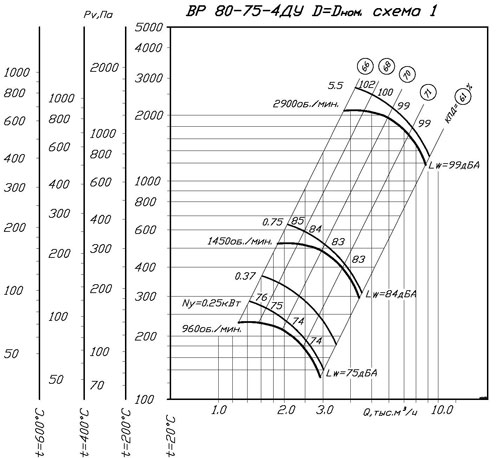

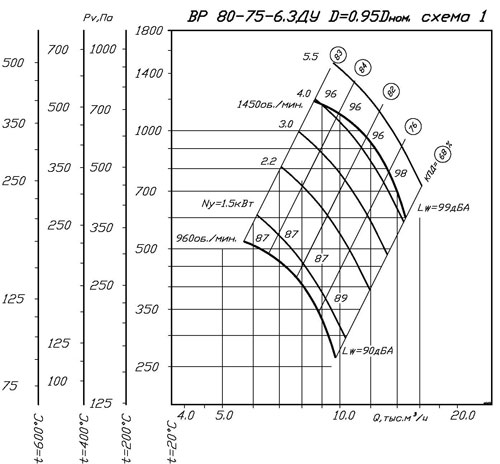

Технические характеристики вентиляторов ВР 80-75 ДУ
|
Марка вент. |
D/Dн. |
Эл. двигатель |
Эл. двигатель |
Эл. двигатель |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Пар-ры в рабочей зоне |
Масса, кг |
Виброиз-ры |
Виброиз-ры |
||||
|
Частота, об/мин. |
P, кВТ (при t = 20oС) |
Тип |
Произ-сть, тыс. м3/ч |
Па при t = 20oС |
Па при t = 200oС |
Па при t = 400oС |
Па при t = 600oС |
Марка |
Кол-во |
|||||||
|
ВР 80–75 №2,5 |
0,9 |
1450 |
0,12 |
56A4 |
0,37-0,88 |
137-55 |
84-34 |
60-24 |
46-18 |
25 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
0,9 |
2900 |
0,37 |
63A2 |
0,75-1,77 |
540-230 |
334-142 |
237-101 |
183-78 |
25 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
0,95 |
1450 |
0,12 |
56A4 |
0,53-0,91 |
160-82 |
99-50 |
70-36 |
54-27 |
25 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
0,95 |
2900 |
0,55 |
63A2 |
1,05-1,82 |
640-330 |
396-204 |
281-145 |
217-112 |
25 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
1 |
1450 |
0,12 |
56A4 |
0,48-0,98 |
193-96 |
119-59 |
84-42 |
65-32 |
26 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
1 |
2900 |
0,55 |
63A2 |
0,96-1,97 |
740-380 |
458-235 |
325-167 |
251-129 |
30 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
1,05 |
1450 |
0,12 |
56A4 |
0,52-1,1 |
230-103 |
142-63 |
101-45 |
78-35 |
28 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
1,05 |
2900 |
0,75 |
71A2 |
1,02-2,25 |
900-425 |
557-263 |
396-187 |
306-145 |
32 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
1,1 |
1450 |
0,12 |
56A4 |
0,56-1,12 |
260-121 |
160-74 |
114-53 |
88-41 |
28 |
ДО-38 |
4 |
||||
|
ВР 80–75 №2,5 |
1,1 |
2900 |
0,75 |
71A2 |
1,1-2,25 |
1020-480 |
631-297 |
448-211 |
346-163 |
30 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
0,9 |
1450 |
0,18 |
56B4 |
0,75-1,79 |
230-90 |
142-55 |
101-39 |
78-30 |
34 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
0,9 |
2900 |
1,1 |
71B2 |
1,44-3,5 |
900-360 |
557-222 |
396-158 |
306-122 |
33 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
0,95 |
1450 |
0,18 |
56B4 |
1,03-1,82 |
275-138 |
170-85 |
121-60 |
93-46 |
34 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
0,95 |
2900 |
1,5 |
80A2 |
2,1-3,7 |
1100-550 |
680-340 |
484-242 |
374-187 |
34 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
1 |
1450 |
0,25 |
63A4 |
1,0-1,95 |
315-163 |
194-100 |
138-71 |
107-55 |
34 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
1 |
2900 |
1,5 |
80A2 |
2,0-3,75 |
1250-650 |
773-402 |
550-286 |
425-221 |
38 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
1,05 |
1450 |
0,37 |
63B4 |
1,08-2,25 |
375-178 |
232-110 |
165-78 |
127-60 |
34 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
1,05 |
2900 |
2,2 |
80B2 |
2,17-4,5 |
1500-700 |
928-433 |
660-308 |
510-238 |
44 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
1,1 |
1450 |
0,37 |
63B4 |
1,1-2,25 |
445-210 |
275-129 |
195-92 |
151-71 |
34 |
ДО-38 |
4 |
||||
|
ВР 80–75 №3,15 |
1,1 |
2900 |
2,2 |
80B2 |
2,2-4,51 |
1790-820 |
1108-507 |
787-360 |
608-278 |
44 |
ДО-38 |
4 |
||||
|
ВР 80–75 №4 |
0,9 |
960 |
0,18 |
63A6 |
1,03-2,4 |
167-68 |
130-42 |
73-29 |
56-23 |
56 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
0,9 |
1450 |
0,55 |
71A4 |
1,55-3,58 |
375-155 |
232-95 |
165-68 |
127-52 |
56 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
0,95 |
960 |
0,18 |
63A6 |
1,43-2,5 |
205-105 |
126-64 |
90-45 |
69-35 |
56 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
0,95 |
1450 |
0,55 |
71A4 |
2,2-3,75 |
460-240 |
284-148 |
202-105 |
156-81 |
57 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1 |
960 |
0,25 |
63B6 |
1,25-2,95 |
230-130 |
142-80 |
101-57 |
78-44 |
57 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1 |
1450 |
0,75 |
71B4 |
1,85-4,3 |
520-290 |
321-179 |
228-127 |
176-98 |
59 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1 |
2900 |
5,5 |
100L2 |
3,8-8,8 |
2100-1190 |
1299-736 |
924-523 |
714-404 |
76 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1,05 |
960 |
0,37 |
71A6 |
1,5-3,0 |
280-130 |
173-80 |
123-57 |
95-44 |
55 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1,05 |
1450 |
1,1 |
80A4 |
2,2-4,5 |
610-300 |
377-185 |
268-132 |
207-102 |
59 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1,05 |
2900 |
7,5 |
112M2 |
4,3-9,1 |
2500-1250 |
1547-773 |
110-550 |
850-425 |
97 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1,1 |
960 |
0,37 |
71A6 |
1,45-3,1 |
325-175 |
201-108 |
143-77 |
110-59 |
55 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1,1 |
1450 |
1,1 |
80A4 |
2,2-4,6 |
750-350 |
464-216 |
330-154 |
255-119 |
59 |
ДО-39 |
4 |
||||
|
ВР 80–75 №4 |
1,1 |
2900 |
7,5 |
112M2 |
4,4-9,2 |
2950-1400 |
1826-866 |
1298-616 |
1003-476 |
94 |
ДО-39 |
4 |
||||
|
ВР 80–75 №5 |
0,9 |
960 |
0,55 |
71B6 |
1,95-4,6 |
265-107 |
164-66 |
116-47 |
90-36 |
95 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
0,9 |
1450 |
1,1 |
80A4 |
2,95-7,0 |
620-245 |
383-151 |
272-107 |
210-83 |
100 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
0,95 |
960 |
0,55 |
71B6 |
2,7-4,9 |
330-165 |
204-102 |
145-72 |
112-56 |
103 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
0,95 |
1450 |
1,5 |
80B4 |
4,2-7,3 |
750-375 |
464-232 |
330-165 |
255-127 |
111 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1 |
960 |
0,55 |
71B6 |
2,6-3,6 |
370-350 |
229-216 |
165-154 |
125-119 |
98 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1 |
960 |
0,75 |
80A6 |
2,6-5,1 |
370-195 |
229-120 |
162-85 |
125-66 |
99 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1 |
1450 |
2,2 |
90L4 |
3,95-7,9 |
860-440 |
532-272 |
378-193 |
292-149 |
112 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1,05 |
960 |
0,75 |
80A6 |
3,7-5,9 |
450-207 |
278-128 |
198-91 |
153-70 |
98 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1,05 |
1450 |
2,2 |
90L4 |
4,2-6,9 |
1050-800 |
649-495 |
462-352 |
357-272 |
99 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1,05 |
1450 |
3,0 |
100S4 |
4,2-8,9 |
1050-470 |
649-290 |
462-206 |
357-159 |
11 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1,1 |
960 |
1,1 |
80B6 |
2,95-5,8 |
530-275 |
328-170 |
233-121 |
180-93 |
102 |
ДО-40 |
5 |
||||
|
ВР 80–75 №5 |
1,1 |
1450 |
3,0 |
100S4 |
4,45-8,8 |
120-620 |
742-383 |
528-272 |
408-210 |
112 |
ДО-40 |
5 |
||||
|
ВР 80-75 №6,3 |
0,9 |
960 |
1,1 |
80B6 |
4,0-9,2 |
430-170 |
266-105 |
189-74 |
146-57 |
197 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
0,9 |
1450 |
4,0 |
100L4 |
6,0-14,0 |
980-390 |
606-241 |
431-171 |
333-132 |
182 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
0,95 |
960 |
1,5 |
90L6 |
5,6-8,8 |
520-260 |
312-160 |
228-114 |
176-88 |
167 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
0,95 |
1450 |
5,5 |
112M4 |
8,5-12,8 |
1190-600 |
736-731 |
523-264 |
404-204 |
185 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
960 |
2,2 |
100L6 |
5,2-10,5 |
600-310 |
371-191 |
264-136 |
204-105 |
167 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
1450 |
5,5 |
112M4 |
8,0-15,8 |
1380-710 |
854-439 |
607-312 |
469-241 |
185 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1,05 |
960 |
2,2 |
100L6 |
5,6-11,8 |
720-340 |
445-210 |
316-149 |
244-115 |
170 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1,05 |
1450 |
7,5 |
132S4 |
8,5-17,8 |
1650-770 |
1021-476 |
726-338 |
561-261 |
208 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1,1 |
960 |
3,0 |
112MA6 |
5,85-12,0 |
830-400 |
513-247 |
365-176 |
282-136 |
187 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1,1 |
1450 |
11,0 |
132M4 |
8,7-18,0 |
1900-900 |
1176-557 |
836-396 |
646--306 |
208 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
660 |
0,55 |
подбор |
2,9-7,1 |
275-118 |
170-73 |
121-51 |
93-40 |
225 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
735 |
0,75 |
подбор |
3,25-8,0 |
350-144 |
216-89 |
154-63 |
119-48 |
236 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
855 |
1,1 |
подбор |
3,75-9,2 |
470-198 |
290-122 |
206-87 |
159-67 |
245 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
950 |
1,5 |
подбор |
4,25-10,8 |
580-245 |
359-151 |
255-107 |
197-83 |
250 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
1090 |
2,2 |
подбор |
4,8-12,0 |
780-320 |
482-198 |
343-140 |
265-108 |
257 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
1215 |
3,0 |
подбор |
5,25-13,0 |
950-400 |
558-247 |
418-176 |
323-136 |
275 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
1330 |
4,0 |
подбор |
6,0-14,2 |
1180-470 |
730-290 |
519-206 |
401-159 |
271 |
ДО-41 |
5 |
||||
|
ВР 80-75 №6,3 |
1 |
1670 |
7,5 |
подбор |
7,3-18,0 |
1800-750 |
114-464 |
792-330 |
612-255 |
288 |
ДО-41 |
5 |
||||
|
ВР 80-75 №8 |
0,9 |
960 |
4,0 |
112MB6 |
8,1-19,0 |
700-275 |
433-170 |
208-121 |
238-93 |
258 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
0,95 |
960 |
5,5 |
132S6 |
11,6-19,9 |
840-435 |
519-269 |
369-191 |
285-147 |
277 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
725 |
2,2 |
112MA8 |
8,2-15,3 |
520-380 |
312-235 |
228-167 |
176-129 |
260 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
960 |
5,5 |
132S6 |
11,1-21,6 |
990-640 |
612-396 |
435-281 |
336-217 |
282 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
1450 |
18,5 |
160M4 |
17,1-32,4 |
2150-1400 |
1330-866 |
946-616 |
731-476 |
319 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1,05 |
725 |
3,0 |
112MB8 |
8,8-18,1 |
660-310 |
408-191 |
290-136 |
224-105 |
285 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1,05 |
960 |
7,5 |
132M6 |
11,6-24,5 |
1180-540 |
730-334 |
519-237 |
401-183 |
299 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1,1 |
725 |
4,0 |
132S8 |
8,9-18,2 |
780-360 |
482-222 |
343-158 |
265-122 |
332 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1,1 |
960 |
7,5 |
132M6 |
11,8-17,8 |
1350-1100 |
835-680 |
594-484 |
459-374 |
337 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1,1 |
960 |
11,0 |
160S6 |
11,8-24,5 |
1350-640 |
835-396 |
594-281 |
459-217 |
344 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
495 |
0,75 |
подбор |
4,5-11,0 |
253-108 |
156-66 |
111-47 |
86-36 |
325 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
575 |
1,1 |
подбор |
5,2-12,8 |
245-144 |
151-89 |
107-63 |
83-48 |
327 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
640 |
1,5 |
подбор |
5,8-14,1 |
430-175 |
266-108 |
189-77 |
146-59 |
327 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
735 |
2,2 |
подбор |
6,8-16,1 |
550-240 |
340-148 |
242-105 |
187-81 |
340 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
815 |
3,0 |
подбор |
7,4-18,0 |
690-285 |
427-176 |
303-125 |
234-96 |
347 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
900 |
4,0 |
подбор |
8,2-20,0 |
830-350 |
513-216 |
365-154 |
282-119 |
364 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
1000 |
5,5 |
подбор |
9,1-22,1 |
1040-430 |
643-266 |
457-189 |
353-146 |
384 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
1120 |
7,5 |
подбор |
10,2-25,0 |
1300-530 |
804-328 |
572-233 |
442-180 |
400 |
ДО-42 |
5 |
||||
|
ВР 80-75 №8 |
1 |
1280 |
11,0 |
подбор |
11,7-27,5 |
1630-700 |
1008-433 |
717-308 |
554-238 |
444 |
ДО-42 |
5 |
||||
|
ВР 80-75 №10 |
0,9 |
725 |
4,0 |
132S8 |
12,0-27,3 |
620-345 |
383-213 |
272-151 |
210-117 |
572 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
0,9 |
960 |
11,0 |
160S6 |
16,0-36,5 |
1090-430 |
674-266 |
479-189 |
370-146 |
619 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
0,95 |
725 |
5,5 |
132M8 |
17,1-29,0 |
740-370 |
458-229 |
325-162 |
251-125 |
683 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
0,95 |
960 |
15,0 |
160M6 |
23,0-38,5 |
1300-660 |
804-408 |
572-290 |
442-224 |
635 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
1 |
725 |
7,5 |
160S8 |
15,9-31,5 |
860-550 |
532-340 |
378-242 |
292-187 |
608 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
1 |
960 |
18,5 |
180M6 |
21,5-42,0 |
1500-790 |
928-489 |
660-347 |
510-268 |
688 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
1,05 |
725 |
11,0 |
160M8 |
17,0-35,5 |
1070-480 |
662-297 |
470-211 |
363-163 |
620 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
1,05 |
960 |
22,0 |
200M6 |
23,1-46,5 |
1800-840 |
1114-519 |
792-369 |
612-285 |
748 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
1,1 |
725 |
11,0 |
160M8 |
17,6-35,8 |
1210-575 |
748-355 |
532-253 |
411-195 |
630 |
ДО-43 |
5 |
||||
|
ВР 80-75 №10 |
1,1 |
395 |
1,0 |
подбор |
7,5-17,1 |
251-107 |
155-66 |
110-47 |
85-36 |
718 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
440 |
1,5 |
подбор |
7,9-19,0 |
315-130 |
194-80 |
138-57 |
107-44 |
728 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
505 |
2,2 |
подбор |
9,0-22,5 |
410-175 |
253-108 |
180-77 |
139-59 |
738 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
560 |
3,0 |
подбор |
10,0-24,7 |
505-212 |
312-131 |
222-93 |
171-72 |
758 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
620 |
4,0 |
подбор |
11,0-26,5 |
620-255 |
383-157 |
272-112 |
210-86 |
780 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
690 |
5,5 |
подбор |
12,3-30,1 |
780-325 |
482-201 |
343-143 |
265-110 |
782 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
775 |
7,5 |
подбор |
13,9-33,9 |
990-400 |
612-247 |
435-176 |
336-136 |
820 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
880 |
11,0 |
подбор |
15,8-37,5 |
1250-530 |
773-328 |
550-233 |
425-180 |
849 |
ДО-43 |
6 |
||||
|
ВР 80-75 №10 |
1,1 |
1050 |
18,5 |
подбор |
18,4-45,3 |
1800-720 |
1114-445 |
792-316 |
612-244 |
769 |
ДО-43 |
6 |
||||
|
ВР 80–75 №12,5 |
0,9 |
725 |
15,0 |
180M8 |
23,7-54,6 |
980-385 |
606-238 |
431-169 |
333-130 |
1190 |
ДО-44 |
6 |
||||
|
ВР 80–75 №12,5 |
0,95 |
725 |
18,5 |
200M8 |
33,7-58,1 |
1170-590 |
724-356 |
514-259 |
397-200 |
1500 |
ДО-44 |
6 |
||||
|
ВР 80–75 №12,5 |
1 |
725 |
22,0 |
200L8 |
31,1-61,5 |
1350-700 |
835-433 |
594-308 |
459-238 |
1390 |
ДО-44 |
6 |
||||
|
ВР 80–75 №12,5 |
1,05 |
725 |
30,0 |
225M8 |
34,1-69,1 |
1600-750 |
990-464 |
704-330 |
544-255 |
1420 |
ДО-44 |
6 |
||||
|
ВР 80–75 №12,5 |
1,1 |
725 |
27,0 |
250S8 |
34,1-70,5 |
1870-895 |
1157-554 |
822-393 |
635-304 |
1440 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
385 |
3,0 |
подбор |
13,7-33,5 |
375-154 |
232-95 |
165-67 |
127-52 |
1190 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
425 |
4,0 |
подбор |
14,8-36,1 |
455-190 |
281-117 |
200-83 |
154-64 |
1220 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
475 |
5,5 |
подбор |
16,5-40,1 |
580-245 |
359-151 |
255-107 |
197-83 |
1250 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
535 |
7,5 |
подбор |
18,6-45,1 |
730-300 |
451-185 |
321-132 |
248-102 |
1280 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
605 |
11,0 |
подбор |
21,8-52,1 |
920-380 |
569-235 |
404-167 |
312-129 |
990 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
675 |
15,0 |
подбор |
23,5-58,1 |
1180-470 |
730-290 |
519-206 |
401-159 |
1030 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
720 |
18,5 |
подбор |
25,1-61,1 |
1310-540 |
810-334 |
576-237 |
445-183 |
1060 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
765 |
22,0 |
подбор |
26,7-65,1 |
1490-610 |
922-377 |
655-268 |
506-207 |
1120 |
ДО-44 |
6 |
||||
|
ВР 80-75 №12,5 |
1 |
850 |
30,0 |
подбор |
29,8-71,4 |
1820-750 |
1126-464 |
800-330 |
618-255 |
1170 |
ДО-44 |
6 |
||||
|
ВР 80-75 №14 |
1 |
730 |
45,0 |
250M8 |
42,4-90,0 |
2050-1400 |
1268-866 |
902-616 |
697-476 |
1720 |
ДО-44 |
7 |
||||
|
ВР 80-75 №14 |
1 |
730 |
55,0 |
280S8 |
42,4-104,0 |
2050-1050 |
1268-649 |
902-462 |
697-357 |
1720 |
ДО-44 |
7 |
||||
|
ВР 80-75 №16 |
1 |
400 |
11 |
подбор |
28,5-71,4 |
680-275 |
420-170 |
299-121 |
231-93 |
2730 |
ДО-45 |
7 |
||||
|
ВР 80-75 №16 |
1 |
445 |
15 |
подбор |
33,1-79,8 |
820-340 |
507-210 |
360-149 |
278-115 |
2760 |
ДО-45 |
7 |
||||
|
ВР 80-75 №16 |
1 |
480 |
18,5 |
подбор |
35,1-85,1 |
950-395 |
588-244 |
418-173 |
323-134 |
2830 |
ДО-45 |
7 |
||||
|
ВР 80-75 №16 |
1 |
505 |
22 |
подбор |
36,8-90,1 |
1080-440 |
668-272 |
475-193 |
367-149 |
2850 |
ДО-45 |
7 |
||||
|
ВР 80-75 №16 |
1 |
565 |
30 |
подбор |
42,1-100,0 |
1350-545 |
835-337 |
594-239 |
459-185 |
2860 |
ДО-45 |
7 |
||||
|
ВР 80-75 №16 |
1 |
610 |
37 |
подбор |
44,8-108,1 |
1580-630 |
978-389 |
695-277 |
537-214 |
3020 |
ДО-45 |
7 |
||||
|
ВР 80-75 №16 |
1 |
650 |
45 |
подбор |
47,5-118,1 |
1750-720 |
1083-445 |
770-316 |
595-244 |
3040 |
ДО-45 |
7 |
||||
|
ВР 80-75 №16 |
1 |
700 |
55 |
подбор |
50,8-126,1 |
2020-830 |
1250-513 |
888-365 |
686-282 |
3225 |
ДО-45 |
7 |
||||

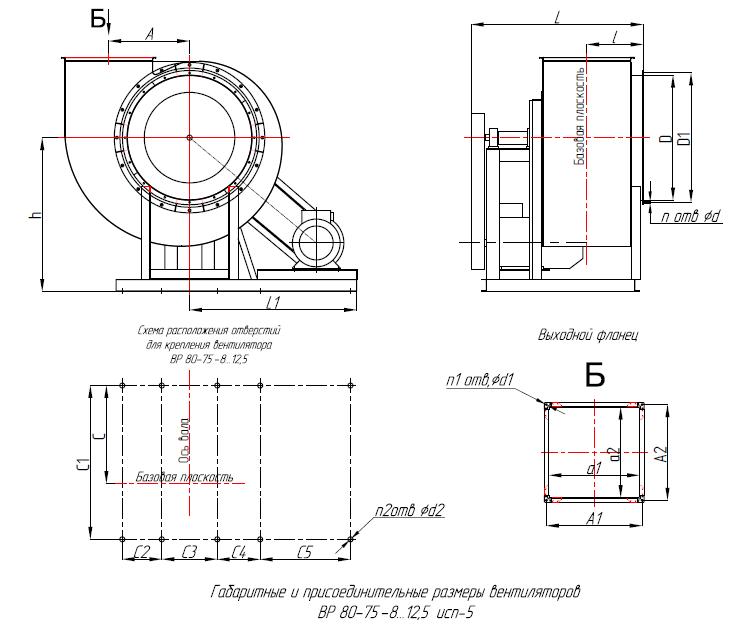

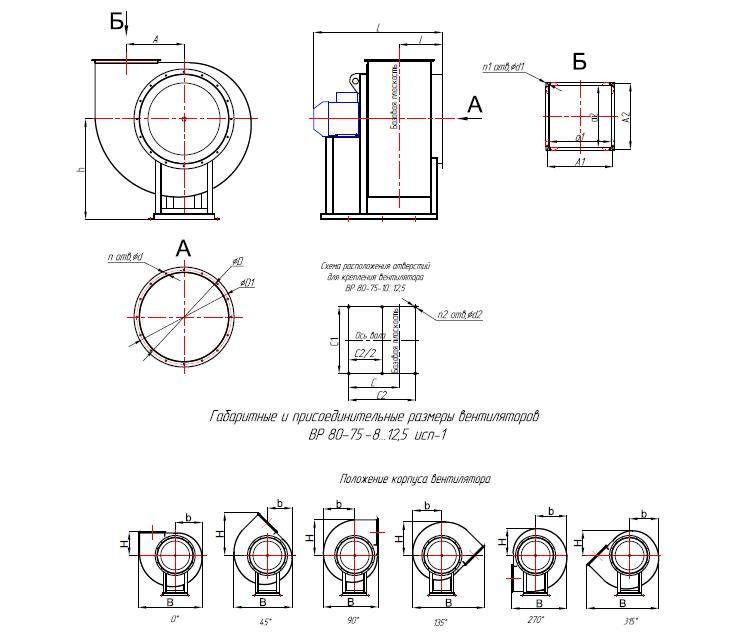

Габаритно-присоединительные размеры вентилятора ВР 80-75 ДУ

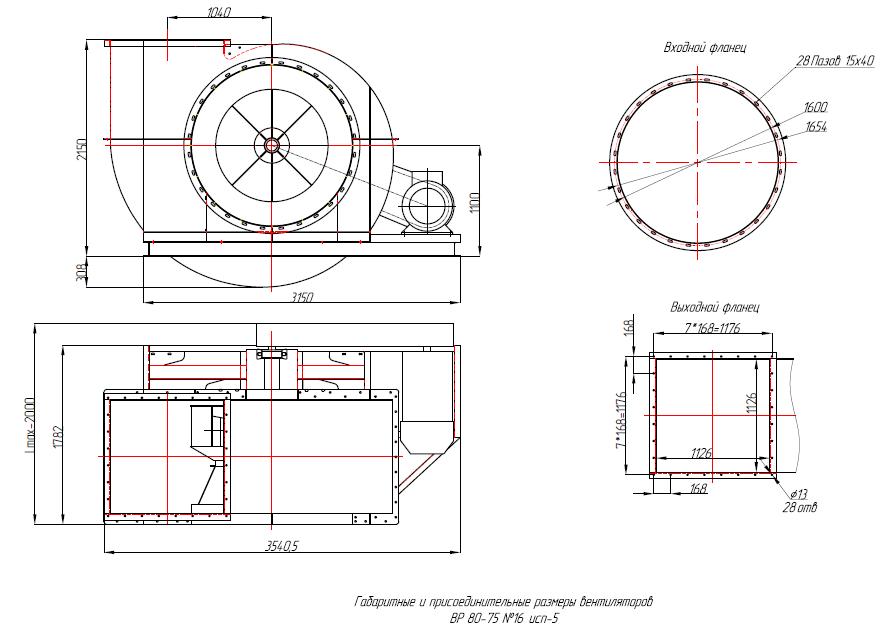

Габаритные и присоединительные размеры вентиляторов ВР 80-75ДУ исп-1
Габаритные и присоединительные размеры вентиляторов ВР 80-75ДУ 2,5...6,3 исп.1
Габаритные и присоединительные размеры вентиляторов ВР 80-75ДУ 8...12,5 исп.1
| Тип вент. |
A, mm | A1, mm | A2, mm | C, mm | C1, mm | C2, mm | D, mm | D1, mm | L, mm | a1, mm | a2, mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 80-75-2,5 | 162 | 207 | 207 | 265 | 220 | 300 | 257 | 292 | 705 | 175 | 175 |
| ВР 80-75-3,15 | 205 | 253 | 253 | 316 | 220 | 400 | 318 | 353 | 705 | 221 | 221 |
| ВР 80-75-4 | 260 | 312 | 312 | 386 | 290 | 500 | 405 | 440 | 705 | 280 | 280 |
| ВР 80-75-5 | 324 | 382 | 382 | 376 | 410 | 480 | 502 | 537 | 788 | 350 | 350 |
| ВР 80-75-6,3 | 410 | 473 | 473 | 395 | 460 | 520 | 633 | 668 | 989 | 441 | 441 |
| ВР 80-75-8 | 520 | 592 | 592 | 465 | 606 | 600 | 803 | 850 | 1212 | 560 | 560 |
| ВР 80-75-10 | 650 | 732 | 732 | 862 | 840 | 1244 | 1000 | 1040 | 1507 | 700 | 700 |
| ВР 80-75-12,5 | 813 | 907 | 907 | 1082 | 1260 | 1350 | 1250 | 1310 | 1841 | 875 | 875 |
| Тип вент. |
d, mm | d1, mm | d2, mm | h, mm | n, шт. | n1, шт. | n2, шт. | l, mm |
|---|---|---|---|---|---|---|---|---|
| ВР 80-75-2,5 | 6 | 10 | 12 | 320 | 8 | 4 | 4 | 165 |
| ВР 80-75-3,15 | 6 | 10 | 12 | 410 | 8 | 4 | 4 | 188 |
| ВР 80-75-4 | 5 | 10 | 12 | 520 | 8 | 4 | 4 | 217 |
| ВР 80-75-5 | 8 | 10 | 14 | 650 | 8 | 4 | 4 | 252 |
| ВР 80-75-6,3 | 8 | 10 | 14 | 720 | 8 | 4 | 4 | 298 |
| ВР 80-75-8 | 10 | 10 | 14 | 905 | 16 | 4 | 4 | 398 |
| ВР 80-75-10 | 10 | 10 | 16 | 1212 | 16 | 4 | 6 | 454 |
| ВР 80-75-12,5 | 12 | 10 | 16 | 1350 | 16 | 4 | 6 | 546 |
Размеры, зависящие от положения корпуса вентиляторов ВР 80-75ДУ исп-1
|
Тип |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
||||
|
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
|||||
|
ВР 80-75-2,5 |
460 |
190 |
198 |
411 |
175 |
330 |
419 |
221 |
270 |
||||
|
ВР 80-75-3,15 |
576 |
240 |
238 |
519 |
221 |
405 |
517 |
279 |
336 |
||||
|
ВР 80-75-4 |
734 |
304 |
291 |
657 |
279 |
509 |
644 |
353 |
430 |
||||
|
ВР 80-75-5 |
908 |
379 |
340 |
819 |
348 |
614 |
780 |
440 |
529 |
||||
|
ВР 80-75-6,3 |
1138 |
478 |
420 |
1034 |
439 |
763 |
976 |
556 |
661 |
||||
|
ВР 80-75-8 |
1436 |
606 |
533 |
1311 |
557 |
963 |
1238 |
705 |
830 |
||||
|
ВР 80-75-10 |
1775 |
745 |
646 |
1620 |
680 |
1185 |
1521 |
875 |
1030 |
||||
|
ВР 80-75-12,5 |
2206 |
926 |
800 |
2017 |
834 |
1471 |
1891 |
1091 |
1281 |
||||
|
Тип |
Пр 135° |
Пр 135° |
Пр 135° |
Пр 270° |
Пр 270° |
Пр 270° |
Пр 315° |
Пр 315° |
Пр 315° |
||
|
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
|||
|
ВР 80-75-2,5 |
536 |
206 |
237 |
419 |
221 |
190 |
536 |
206 |
175 |
||
|
ВР 80-75-3,15 |
665 |
260 |
299 |
517 |
279 |
240 |
665 |
260 |
221 |
||
|
ВР 80-75-4 |
838 |
329 |
378 |
644 |
353 |
304 |
838 |
329 |
279 |
||
|
ВР 80-75-5 |
1023 |
410 |
471 |
780 |
440 |
379 |
1023 |
410 |
348 |
||
|
ВР 80-75-6,3 |
1280 |
517 |
595 |
976 |
556 |
478 |
1280 |
517 |
439 |
||
|
ВР 80-75-8 |
1618 |
655 |
754 |
1238 |
705 |
606 |
1618 |
655 |
557 |
||
|
ВР 80-75-10 |
1994 |
810 |
940 |
1521 |
875 |
745 |
1994 |
810 |
680 |
||
|
ВР 80-75-12,5 |
2479 |
1008 |
1173 |
1891 |
1091 |
926 |
2479 |
1008 |
834 |
||
Габаритные и присоединительные размеры вентиляторов ВР 80-75ДУ исп-5
Габаритные и присоединительные размеры вентиляторов ВР 80-75ДУ 8...12,5 исп.5
Габаритные и присоединительные размеры вентиляторов ВР 80-75ДУ 15 исп.5
| Тип вент. |
A, mm | A1, mm | A2, mm | C, mm | C1, mm | C2, mm | C3, mm | C4, mm | C5, mm | D, mm |
|---|---|---|---|---|---|---|---|---|---|---|
| ВР 80-75-8 | 520 | 592 | 592 | 755 | 1082 | 322 | 239 | 591 | - | 803 |
| ВР 80-75-10 | 650 | 732 | 732 | 829,5 | 1237 | 318 | 446 | 345 | 726 | 1000 |
| ВР 80-75-12,5 | 813 | 907 | 907 | 917 | 1412 | 332 | 588 | 505 | 825 | 1250 |
| Тип вент. |
D1, mm | L, mm | L1, mm | a1, mm | a2, mm | d, mm | d1, mm | d2, mm | h, mm | n, шт. | n1, шт. | n2, шт. | l, mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 80-75-8 | 850 | 1257,5 | 1026 | 560 | 560 | 10 | 10 | 14 | 907 | 16 | 4 | 8 | 389 |
| ВР 80-75-10 | 1040 | 1402,5 | 1344 | 700 | 700 | 10 | 10 | 16 | 1237 | 16 | 4 | 10 | 454 |
| ВР 80-75-12,5 | 1310 | 1582,5 | 1674 | 875 | 875 | 12 | 10 | 16 | 1375 | 16 | 4 | 10 | 546 |
Размеры, зависящие от положения корпуса вентиляторов ВР 80-75ДУ исп-5
|
Тип |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
|||
|
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
||||
|
ВР 80-75-8 |
1856 |
830 |
533 |
1780 |
754 |
963 |
1730,5 |
704,5 |
830 |
|||
|
ВР 80-75-10 |
2374 |
1030 |
646 |
2283 |
939 |
1184 |
2218 |
874 |
1030 |
|||
|
ВР 80-75-12,5 |
2954,5 |
1280,5 |
800 |
2847 |
1173 |
1470 |
1764,5 |
1090 |
1280,5 |
|||
|
Тип |
Пр 270° |
Пр 270° |
Пр 270° |
Пр 315° |
Пр 315° |
Пр 315° |
|
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
|
|
ВР 80-75-8 |
1559 |
533 |
606 |
1989 |
963 |
556,5 |
|
ВР 80-75-10 |
1990 |
646 |
745 |
2528 |
1184 |
680 |
|
ВР 80-75-12,5 |
2474 |
800 |
925,5 |
3144 |
1470 |
843 |
Размеры, зависящие от положения корпуса вентиляторов ВР 80-75ДУ исп-5 (Спец)
|
Тип |
Пр 0° |
Пр 0° |
Пр 0° |
Пр 45° |
Пр 45° |
Пр 45° |
Пр 90° |
Пр 90° |
Пр 90° |
Пр 135° |
Пр 135° |
Пр 135° |
|
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
B, mm |
b, mm |
H, mm |
|
|
ВР 80-75-8 |
1632 |
606 |
533 |
1583 |
556,5 |
963 |
1559 |
533 |
830 |
1989 |
963 |
754 |
|
ВР 80-75-10 |
2089 |
745 |
646 |
2024 |
680 |
1184 |
1990 |
646 |
1030 |
2528 |
1184 |
939 |
|
ВР 80-75-12,5 |
2600 |
925 |
800 |
2517 |
843 |
1470 |
2474 |
800 |
1280,5 |
3144 |
1470 |
1173 |
Аэродинамические характеристики вентилятора ВР 80-75 ДУ

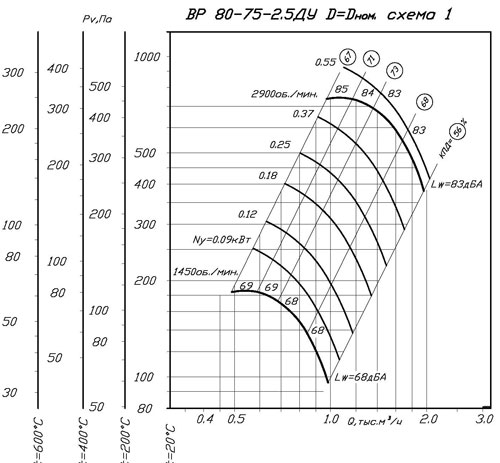

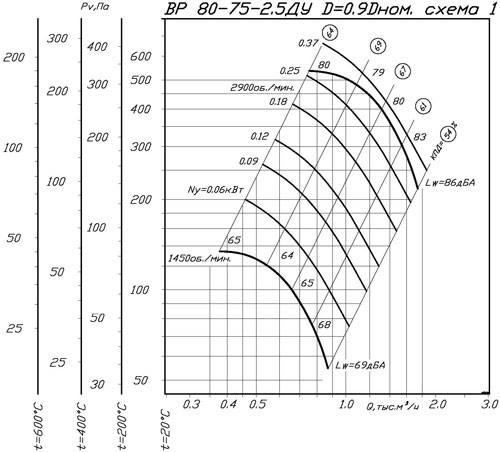

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 2,5-0,9 схема 1

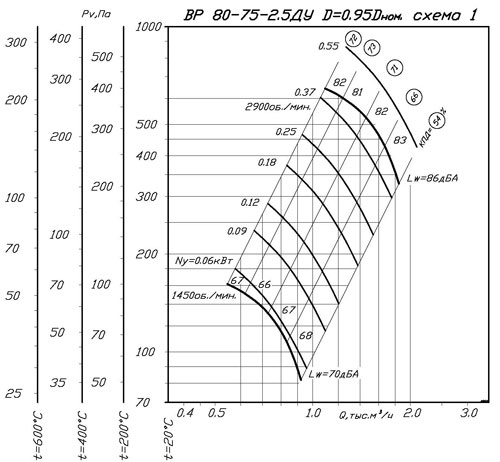

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 2,5-0,95 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 2,5-1 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 2,5-1,05 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 3,15-0,9 схема 1

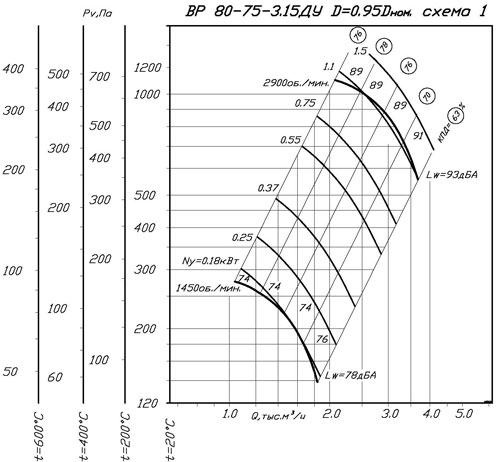

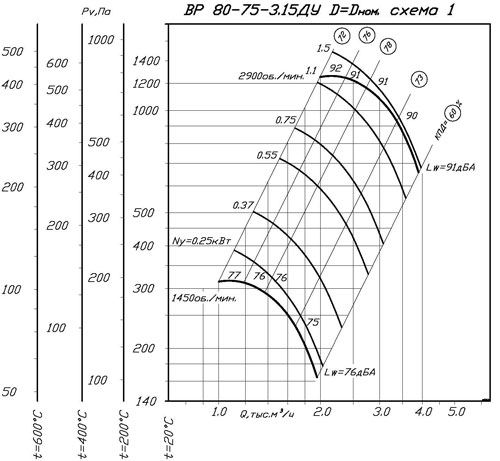

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 3,15-0,95 схема 1

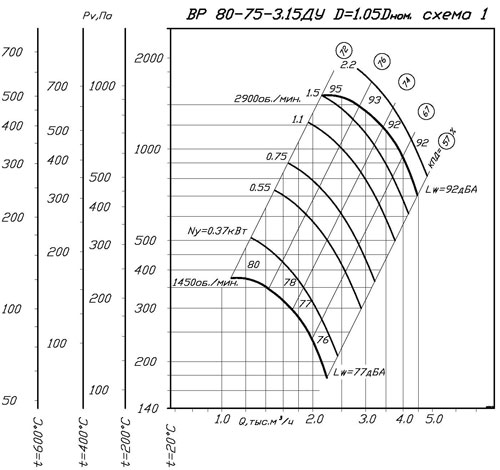

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 3,15-1,0 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 3,15-1,05 схема 1

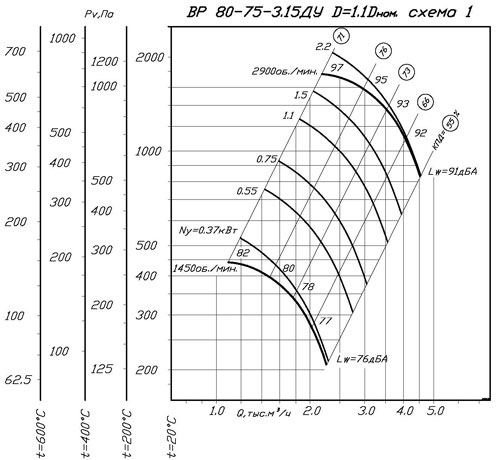

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 3,15-1,1 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 4-0,9 схема 1

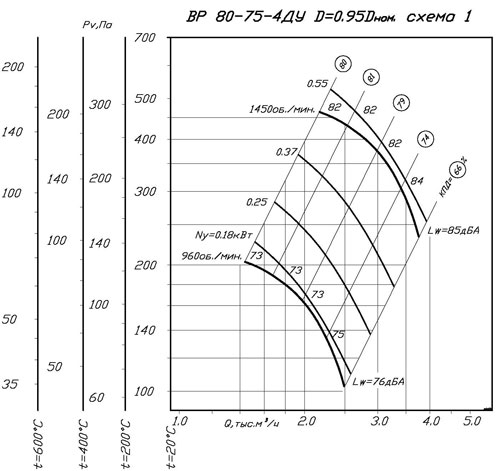

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 4-0,95 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 4-1,0 схема 1

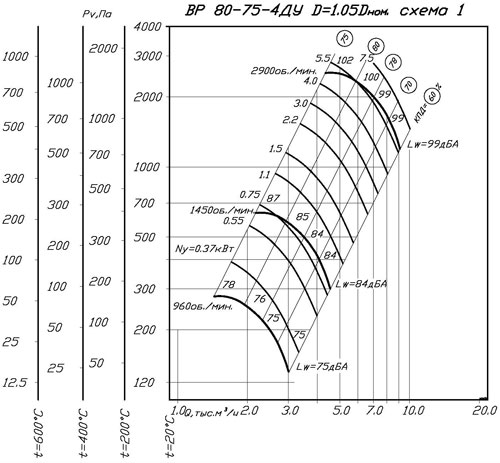

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 4-1,05 схема 1

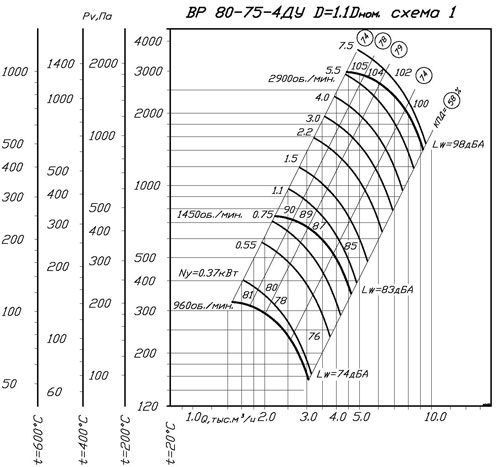

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 4-1,1 схема 1

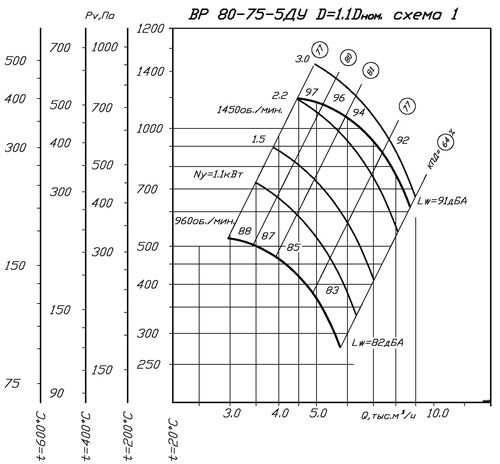

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 5-0,9 схема 1

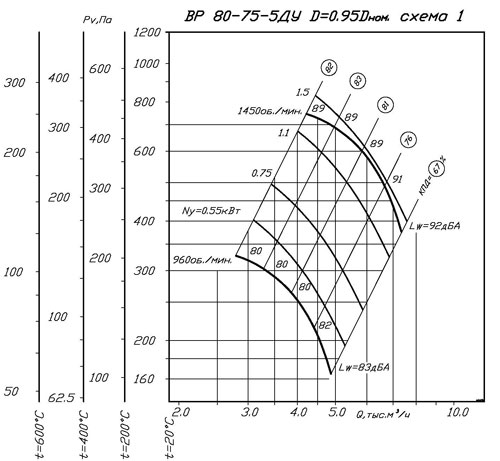

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 5-0,95 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 5-1,0 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 5-1,05 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 5-1,1 схема 1

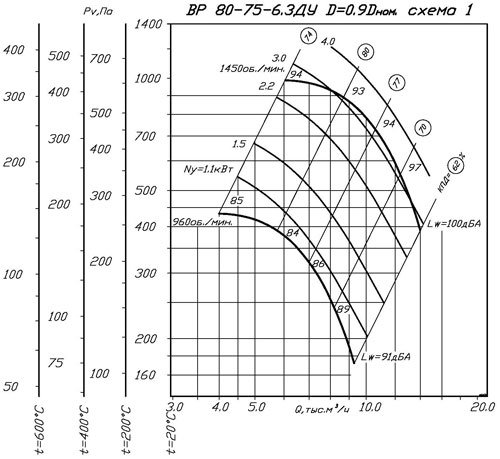

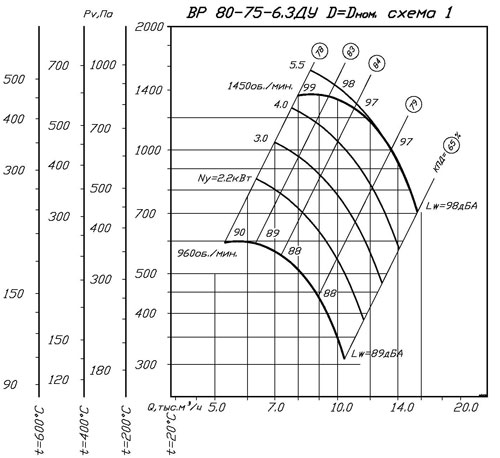

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 6,3-0,9 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 6,3-0,95 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 6,3-1,0 схема 1

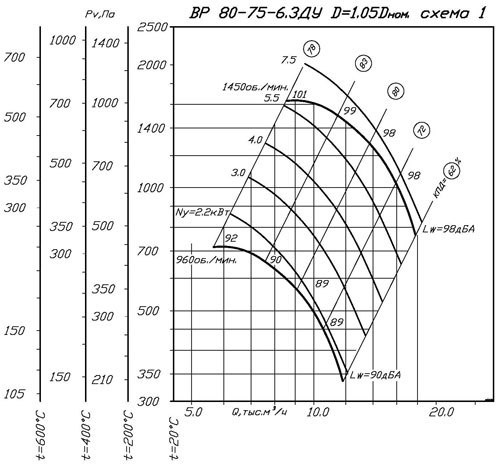

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 6,3-1,05 схема 1

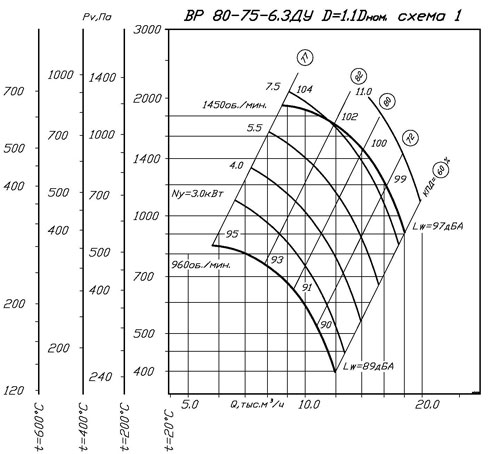

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 6,3-1,1 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 6,3 схема 5

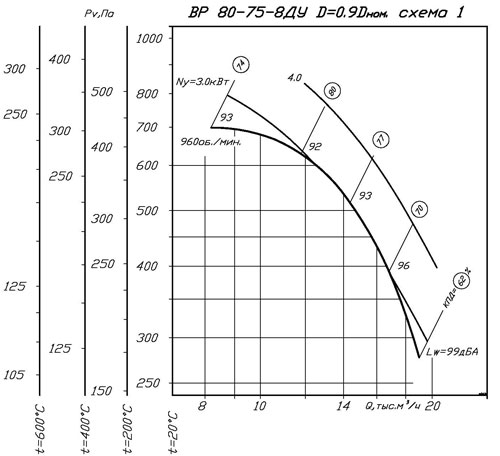

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 8-0,9 схема 1

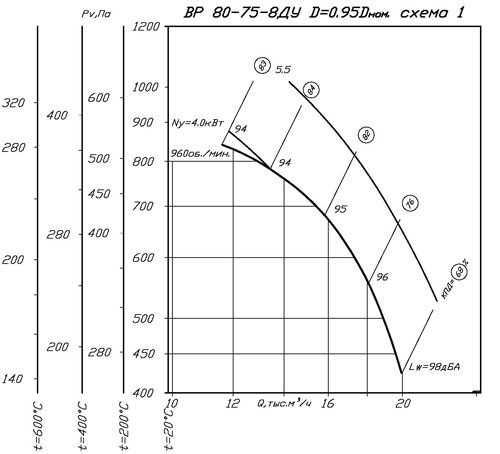

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 8-0,95 схема 1

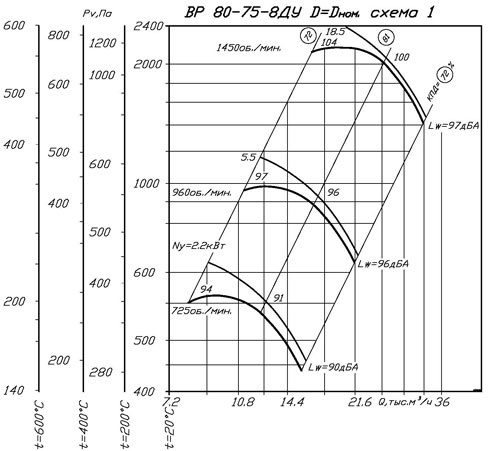

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 8-1,0 схема 1

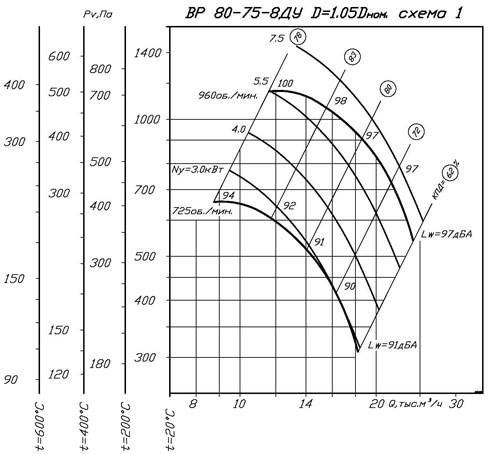

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 8-1,05 схема 1

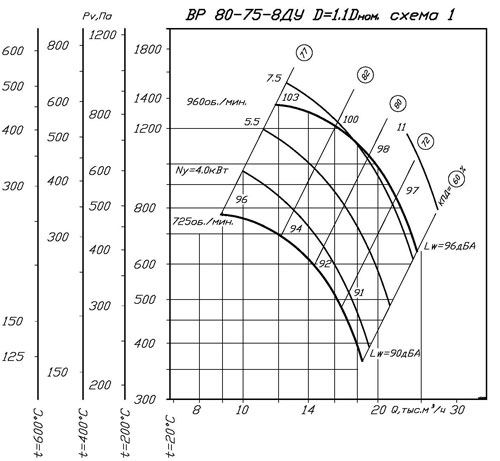

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 8-1,1 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 8 схема 5
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 10-0,9 схема 1

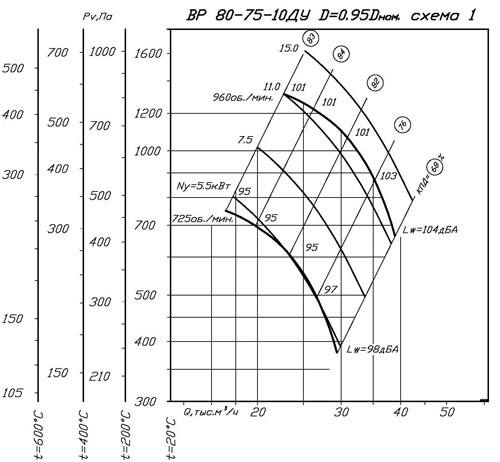

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 10-0,95 схема 1

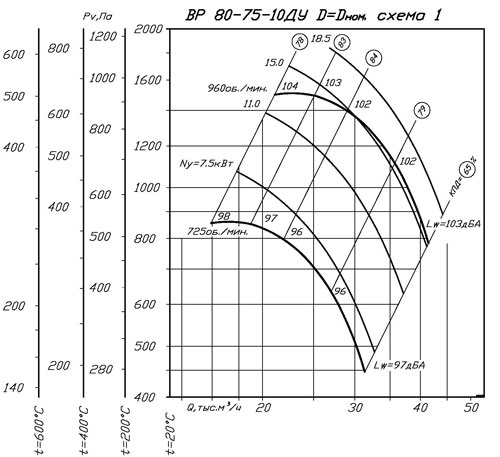

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 10-1,0 схема 1

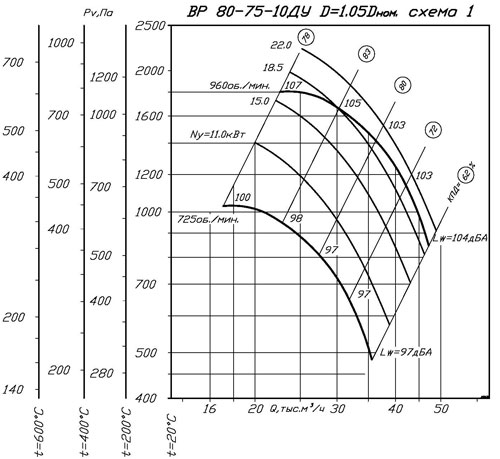

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 10-1,05 схема 1

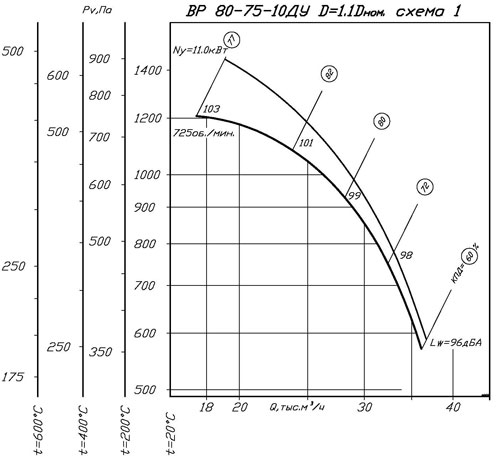

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 10-1,1 схема 1

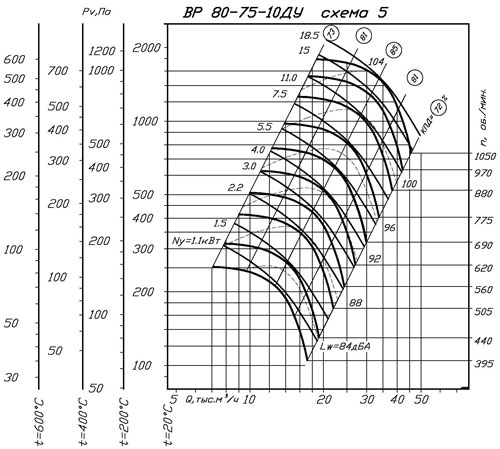

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 10 схема 5

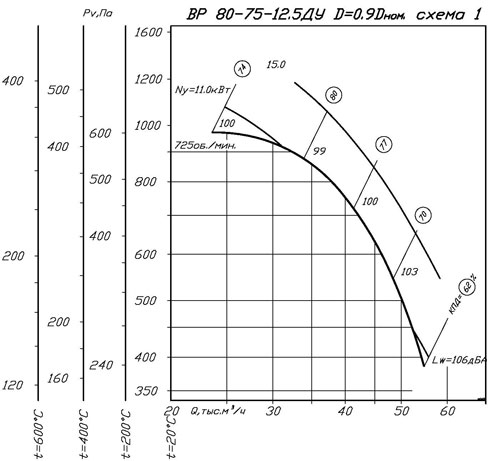

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 12,5-0,9 схема 1

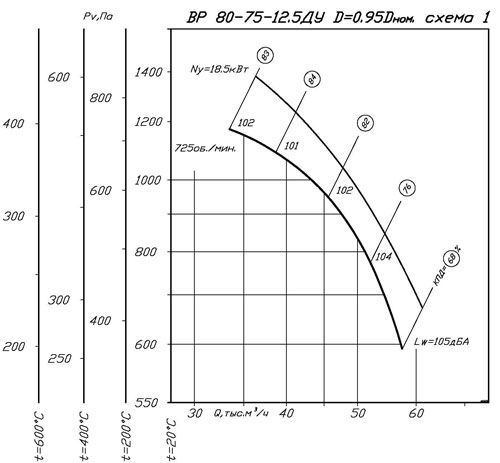

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 12,5-0,95 схема 1

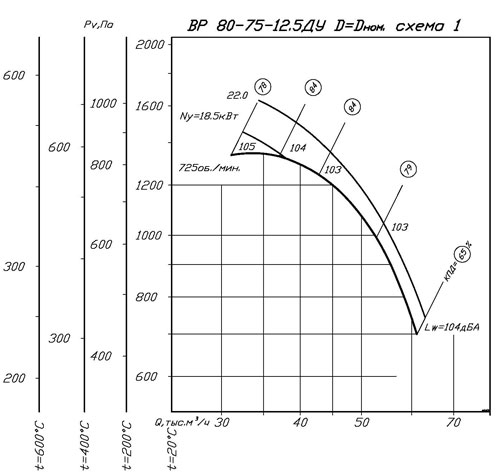

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 12,5-1,0 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 12,5-1,05 схема 1

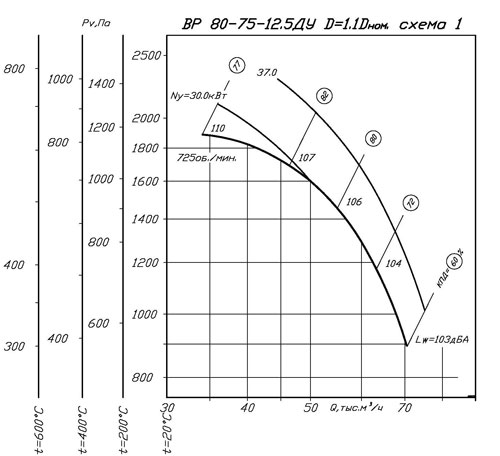

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 12,5-1,1 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 12,5 схема 5

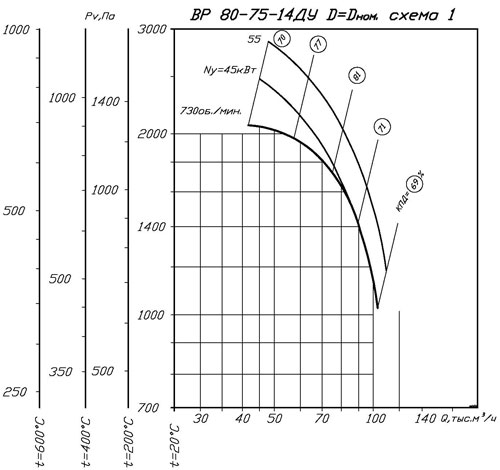

Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 14-1,0 схема 1
Аэродинамическая характеристика вентиляторов ВР 80-75ДУ № 16 схема 5
Акустические характеристики вентилятора ВР 80-75 ДУ
|
Марка |
Частота вращ., об/мин |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
Значение Lpi, дБ в октавных полосах f, Гц |
LpA, дБa |
|
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
|
ВР 80-75-2,5 |
1500 |
61 |
69 |
62 |
60 |
58 |
50 |
41 |
67 |
|
ВР 80-75-2,5 |
3000 |
73 |
76 |
84 |
77 |
75 |
73 |
65 |
84 |
|
ВР 80-75-3,15 |
1500 |
68 |
76 |
69 |
67 |
65 |
57 |
48 |
74 |
|
ВР 80-75-3,15 |
3000 |
81 |
84 |
92 |
85 |
83 |
81 |
73 |
92 |
|
ВР 80-75-4 |
1000 |
67 |
75 |
98 |
66 |
64 |
56 |
47 |
71 |
|
ВР 80-75-4 |
1500 |
84 |
82 |
75 |
73 |
71 |
67 |
54 |
79 |
|
ВР 80-75-5 |
1000 |
73 |
81 |
74 |
72 |
70 |
62 |
63 |
78 |
|
ВР 80-75-5 |
1500 |
84 |
92 |
85 |
83 |
81 |
73 |
64 |
89 |
|
ВР 80-75-6,3 |
1000 |
81 |
89 |
82 |
80 |
73 |
70 |
61 |
85 |
|
ВР 80-75-6,3 |
1500 |
92 |
100 |
93 |
91 |
89 |
81 |
72 |
97 |
|
ВР 80-75-8 |
750 |
80 |
88 |
81 |
79 |
72 |
69 |
60 |
84 |
|
ВР 80-75-8 |
1000 |
91 |
99 |
92 |
90 |
88 |
80 |
71 |
96 |
|
ВР 80-75-10 |
750 |
91 |
99 |
92 |
90 |
88 |
80 |
71 |
96 |
|
ВР 80-75-10 |
1000 |
98 |
106 |
99 |
97 |
95 |
87 |
87 |
102 |
|
ВР 80-75-10 |
790 |
95 |
103 |
95 |
94 |
92 |
84 |
84 |
98 |
|
ВР 80-75-10 |
900 |
97 |
105 |
97 |
96 |
94 |
86 |
86 |
101 |
|
ВР 80-75-10 |
950 |
98 |
106 |
99 |
97 |
95 |
87 |
87 |
102 |
|
ВР 80-75-10 |
1060 |
99 |
107 |
100 |
98 |
96 |
88 |
88 |
103 |
|
ВР 80-75-12,5 |
460 |
92 |
100 |
96 |
93 |
90 |
82 |
72 |
91 |
|
ВР 80-75-12,5 |
580 |
96 |
103 |
99 |
95 |
93 |
85 |
76 |
98 |
|
ВР 80-75-12,5 |
650 |
97 |
104 |
100 |
96 |
94 |
86 |
77 |
101 |
|
ВР 80-75-12,5 |
735 |
98 |
105 |
101 |
97 |
95 |
87 |
78 |
103 |
|
ВР 80-75-12,5 |
780 |
99 |
106 |
102 |
98 |
96 |
88 |
79 |
104 |
